PCM1739-DC-5687 DAC By Steven Chen

  • 緣起:
  • 有次在宜澄兄家閒聊時,發現了他DIY的KECES PCM1739DAC,用他的真空管小機箱裝的.小小的很可愛.於是動了念頭裝了這部DAC,但由於愛上了真空管,無論如何一定要將輸出改為真空管輸出.
  • 由於DAC輸出的Gain值不宜太大,所以當然5687是上選

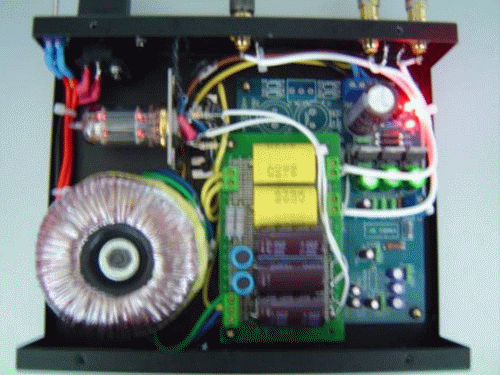

  • 圖說:全機俯視



  • 實做:
    由於空間實在狹小,DZ的T30變壓器及DAC線路板已佔去整個機箱的3/4位置, 於是將真空管的電源及屏極電阻,交連電容用洞洞版搭棚,採立體配置.
  • 電源部分也裝不下大型的choke,於是電源濾波部分就採用C-L-C-L-C,效果還不錯,在最後一個電容上用我的FLUKE電表僅量側到AC 0.001V.

  • 按線路圖接線完畢後,送電,量了一下各點的工作電壓,和設計值差異不大,於是接上我的6C45擴大機做初期的測試(因為我沒有數位同軸輸出的CD PLAYER). 但是等真空管熱機後發現竟從喇吧處傳來極大的嘶嘶聲,心想怎麼會如此,自信心頓受打擊,於是展開了兩天一夜的 ”抓蟲大戰”.

  • 抓蟲大戰:
    依經驗,嘶嘶聲應該是高頻震盪所引起的,依序檢查了接地的方式,走線的方式,每個焊接點重新焊接……等等均告無效.後來將DAC的輸出點和5687的輸入點分開,很神奇的嘶嘶聲沒有了,但接上後嘶嘶聲又出現了,後來在搞的焦頭爛額即將宣告放棄之際,想說,那不然先測試看看DAC晶片能不能接收到數位信號後再做打算了.

  • 第二天向朋友借了一部有數位同軸輸出的DVD回家測試,神奇的是將DVD接上後PCM1739版子上LOOK的LED亮起來後,惱人的嘶嘶聲居然不見了……那豈不是做了一天一夜的白工了.
  • 後來猜想可能是CS8414還未將信號鎖定時,會送出不確定的數位信號
    PCM1739則將其轉換為隨機的類比輸出,因而造成嘶嘶聲.
  • 雖然是多做了一些白工,少掉了很多欣賞音樂的時間,但也學到相當多的經驗,聽到清晰’明亮’輕盈的樂音從喇叭中發出,真是人生一大樂事.

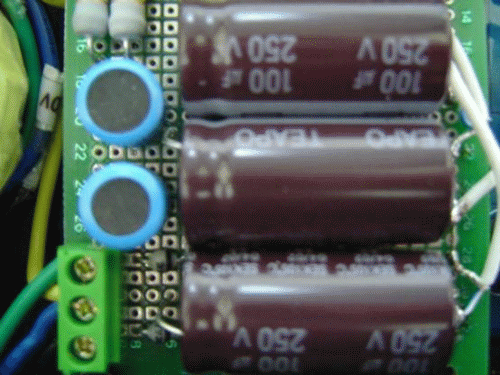

  • 圖說:真空管電源濾波,C-L-C-L-C


  • 圖說:PCM1739工作時

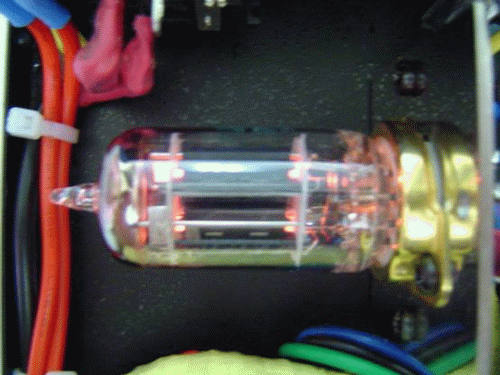

  • 圖說:5687工作時


  • 圖說:由上而下依次是KECES1739,DZ4395,及我朋友慷慨外借的DVD PLAYER
