享受天籟--DS 2006小喇叭裝機說明 by hn702906


前言:

  • DS在2006年的上半年度計劃裏,推出一對以EPOS M12.2為籃本的小喇叭,同時以超越原廠為目標,設定了這組名為2006小喇叭的計劃,甫一開始,就受到許多玩家的肯定,加上事前試聽工作的周全,也讓這對小喇叭創造了DS開站以來前所未有的嘉績.

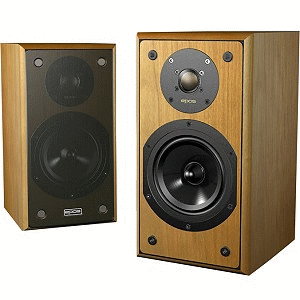

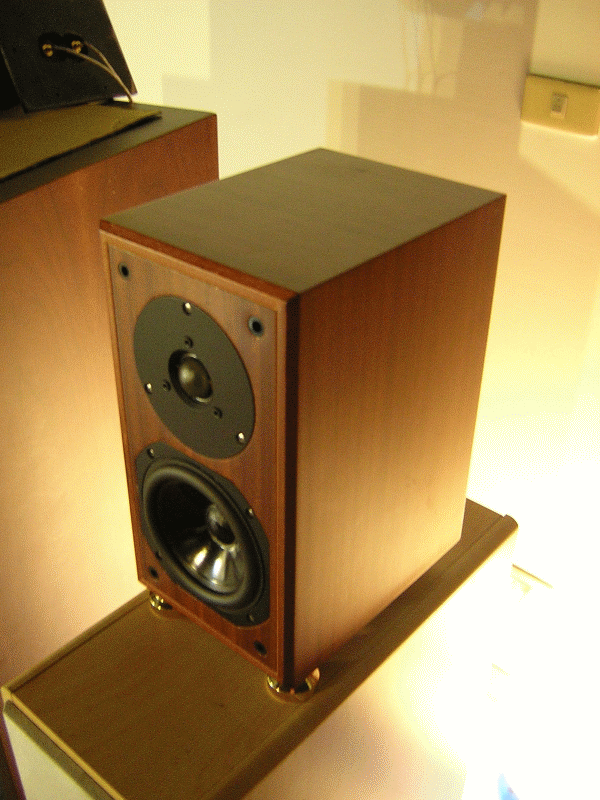

  • 上圖:EPOS原廠的M12.2,售價NT$20400,在音響論壇及許多玩家眼中是一對後起之秀,許多正面評價對這對喇叭有加分作用.

  • DS所推出的2006小喇叭以參考並超越M12.2為主要目標下,將分音器及所有單體重新計算,經過反覆驗證及修改,確定最後的方向,並提供主要試聽服務,讓DIY喇叭套件也能享有尊榮級的鑑賞條件.


  • 上圖:DS2006小喇叭提供DIY套件試聽空間,並朝高品質目標邁進!!

  • 所有的網友在訂購之後,將會分二次收到貨品,第一次是分音器及所有零件,第二次將會收到包括喇叭箱體及單體螺絲端子等物品,收到二次的貨品之後,清點零件並對照如下表:

高音單體 2個
中低音單體 2個
喇叭箱體 2個
鍍金端子及螺絲總成 4對(2紅2黑)
空心電感(大) 2個
空心電感(小) 2個
2.2ufBENNIC電容 2個
3.3ufBENNIC電容 2個
4.7ufBENNIC電容 2個
5R/5W電阻 4個
黑色自攻螺絲 14支
銅柱 14支
3mm不鏽鋼鍍鑷螺絲 14支


  • 先讓我們看看螺絲包:

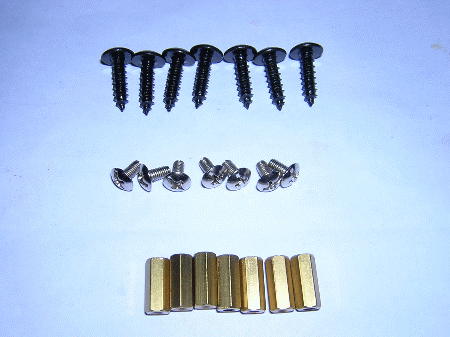

  • 上圖:單聲道的螺絲包,共有木攻螺絲及銅柱+不繡鋼螺絲2種,為的是可以讓Diyer選擇直接鎖上或是利用埋銅柱的二種固定方式.當DS在設計這款喇叭時,也同時將許多方便裝機者的細節考慮進去.

  • 再來就是清點端子包,這款喇叭所附的端子是細長型的鍍金端子,利用端子上的接片來達成活動可拆的裝機手法.

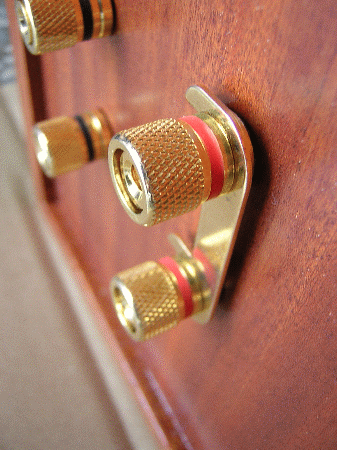

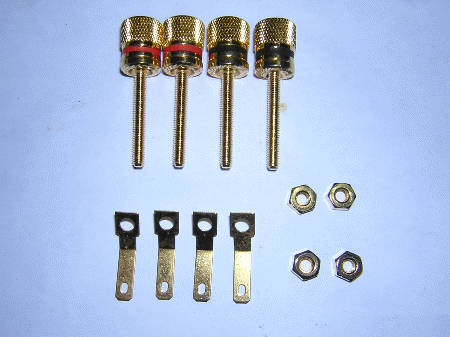

  • 上圖:DS 2006小喇叭所附上的鍍金喇叭端子,利用銅片故定喇叭內部裝配線材,並保留以後可以輕易更換的特性,若是要更會成更發燒的喇叭端子,利用原本的孔位可以輕易定位並擴孔成功!!

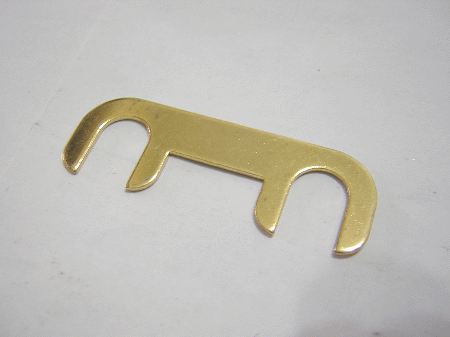

  •  上圖:所附的跳線插Pin也是鍍金材質,若要更改成更發燒的跳線(例如純銀跳線)也是簡單.


  • 上圖:跳線固定方式,2個喇叭端子間距已經定位OK,可以輕鬆的將跳線片裝入鎖緊

  •  清點完成後讓我們先來看看喇叭端子固定的方式:

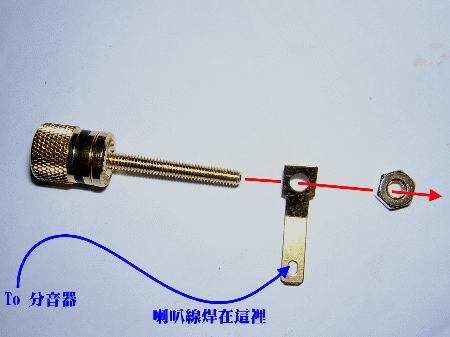

  •  上圖:將喇叭端子由喇叭箱體背後插入穿越銅片與螺母相接合,定鎖緊即可,喇叭箱內部配線是焊在銅片上面,若以後要更換線材可以容易使用小瓦數烙鐵解焊,方便極了!!

  •  好的,再來是將喇叭箱體取出並開始安裝銅柱,若是使用木攻螺絲安裝則這部份可以跳過不用看

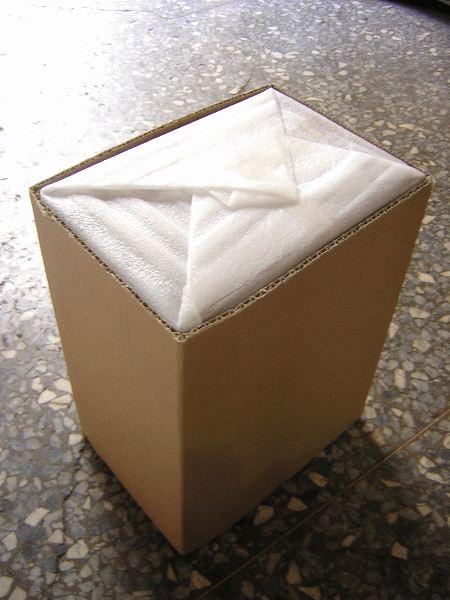

  •  上圖:將喇叭箱體取出,用倒出來的會比較輕鬆,也不怕取出滑掉摔傷箱體

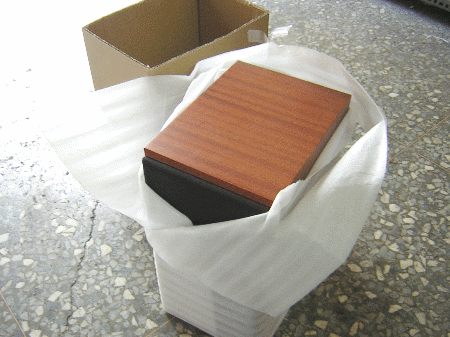

  •  上圖:取出OK!!完整的一個喇叭箱體,除了用舒美布包裝外,外側加上紙板保護



  •  上圖:拆箱露出!!原木貼皮真是漂亮!!拆下來的舒美布別丟掉喔,等下有用,施工時可以拿來墊喇叭

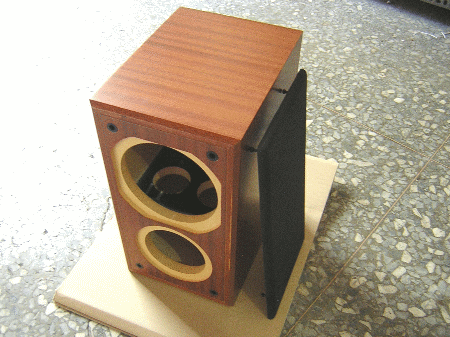

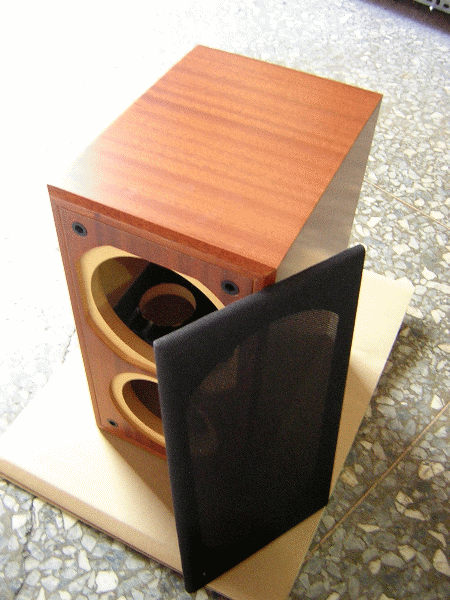

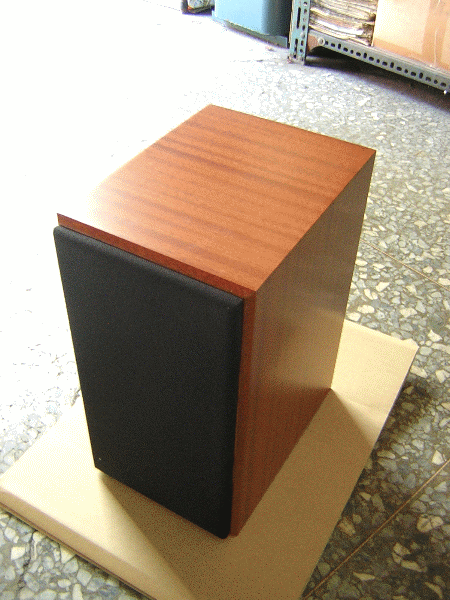

  • 上圖:終於完整的拿出,這對喇叭真是漂亮呀!!

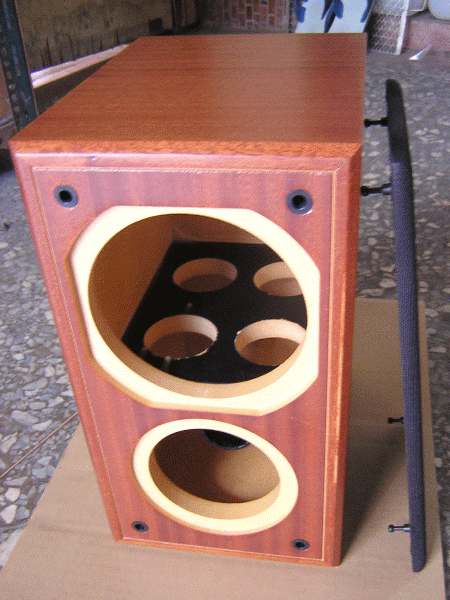

  •  上圖:將防塵罩拆下,並妥善放好備用



  •  上圖:清楚的看到喇叭與防塵照已經分開(這張照片會不會太多餘了?)

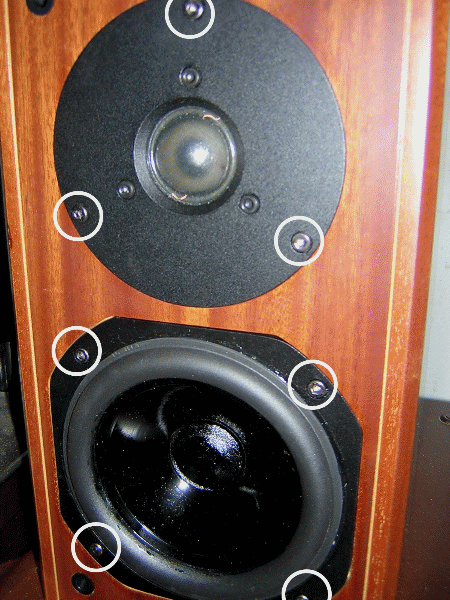

  •  上圖,將喇叭先裝入喇叭箱中,並切透過喇叭螺絲孔將要鑽的孔位定位出來,如圖中白色圈圈處,請先將高音單體定位好再換中低音單體,為了圖說方便,我們是一次就將2個單體一起裝入(要拿出來還花了好一份功夫).

  •  因為手邊剛好沒有麥克筆,所以是用中心定位錐定出,照片的關係並不是很清楚的顯示,所以請貴手出來指示出開孔的位置.

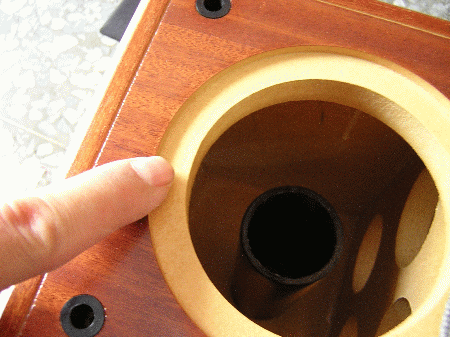

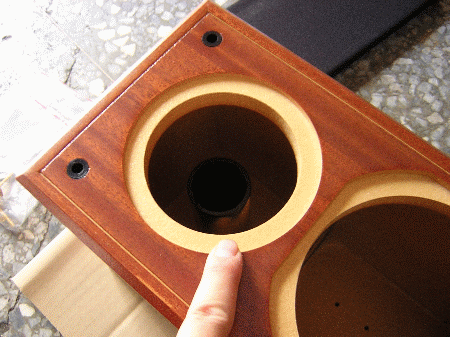

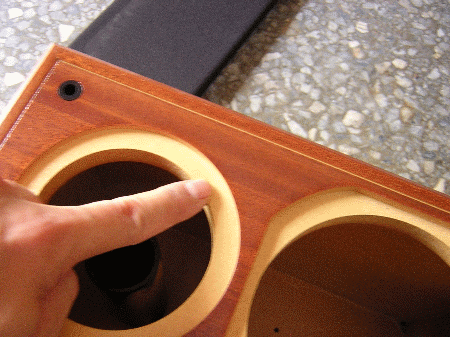

  •  上圖:高音單體的上方定位孔(手指處)



  •  上圖:高音單體的右下方定位孔(手指處)



  •  上圖:高音單體的左下方定位孔(手指處)

  •  再來如法泡製將中低音單體也一樣定位出來,因為低音單體並不是圓形的,可以很輕鬆的定位出來!!


  •  再來是分音器的安裝,請先清點分音器所有的零件:

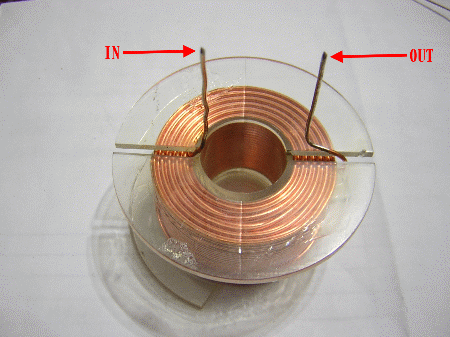

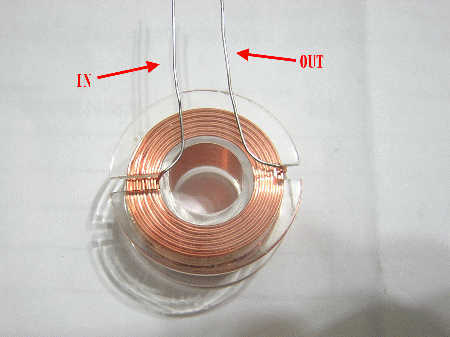

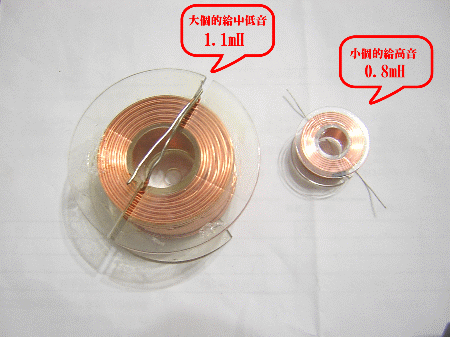

  •  上圖:大的電感,感值1.1mH,共有2個,內線IN外線OUT,若交換邊(外IN內OUT)也是可以的,聲音會有不同喔!大家可以試試看



  •   上圖:小的電感,感值是0.8mH,共有2個,一樣是內IN外OUT,若交換邊(外IN內OUT)也是可以的,聲音會有不同喔!大家可以試試看

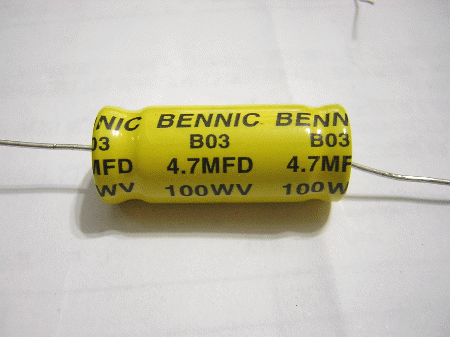

  •  上圖:訂作的BENNIC B03A電容4.7uf/100V耐壓,也是有2個,沒有方向性

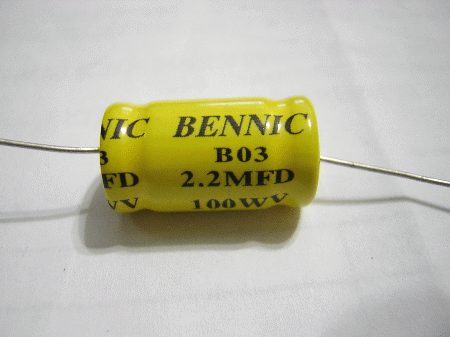

  •  上圖:訂作的BENNIC B03A電容2.2uf/100V耐壓,也是有2個,沒有方向性

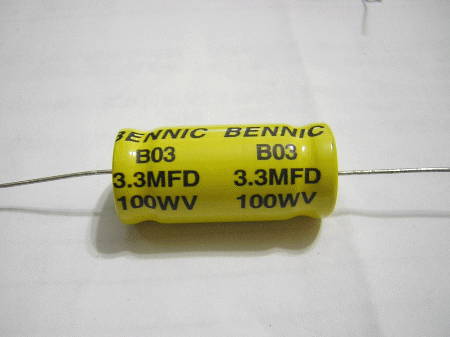

  •  上圖:訂作的BENNIC B03A電容3.3uf/100V耐壓,也是有2個,沒有方向性

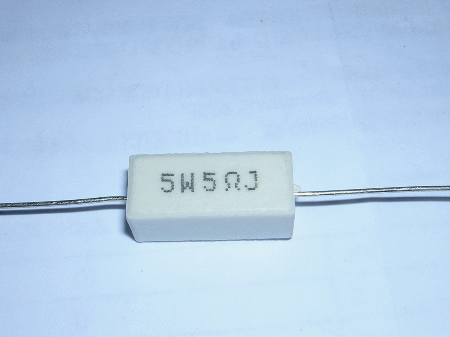

  •  上圖:所附的5R/5W電阻,共有2個



  •  上圖:電感2個的大小比例,大的給中低音,小個的給高音用.

  •  再來我們針對高音的分頻網路與中低音的分頻網路做一個別的安裝說明:

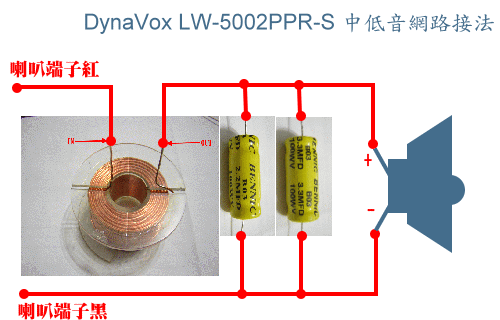

  •  上圖:針對中低音的分音網路接線法

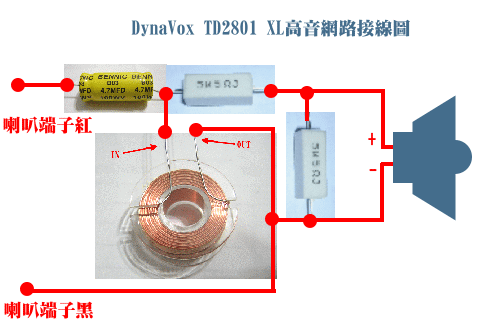

  •  上圖:針對高音分音網路的接線法

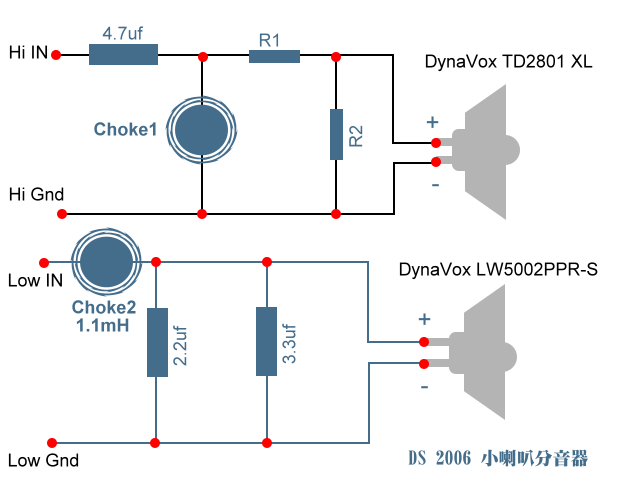

  •  上圖:分音器接線方式,對照上圖的實體接線可以了解搭棚分音器並不是困難.但若是對PCB的裝機方式有興趣,DS也規劃了一批PCB分音線路版,預計會在5月底供應

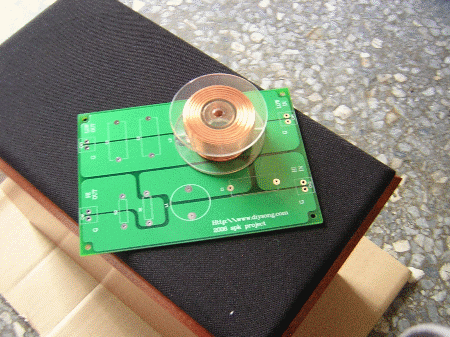

  •  上圖:DS對2006小喇叭所規劃的分音器PCB,標準2階分音,不論是應用在2006小喇叭上,或是更改原件數據後可以輕易代用在一般2音路喇叭上.

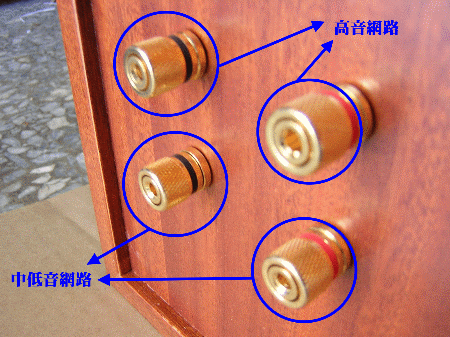

  •  上圖:喇叭後面背版端子排列示意圖,紅色統一在右邊,黑色統一在左邊.


  • 上圖:音箱內部結構,穩固扎實的音箱是好聲的基本條件.

  • 喇叭箱內部可以適量的塗怖阻尼,建議使用3M的汽車底盤隔音漆(噴出有泡沫狀黑色膠),
  • 而吸音棉可視個人喜好加減填充,(建議不用太多)
  • 高音單體配線可使用銀線,中低音單體使用銅線,(小弟就是這樣配的),這樣可以達到自己要的效果


  •  再來將所有的配線依照分音器圖焊接完成,並鎖上喇叭單體及蓋上防塵照後就可以開聲試聽.
