2A3搭棚裝機實錄 By steven chen

  • 1.先固定管座及喇叭端子,RCA座等.


  • 2.固定所有鐵心元件

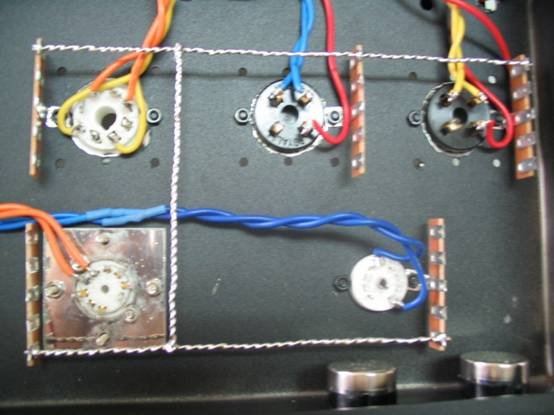

  • 圖說:這是機箱內部及管座,搭棚架

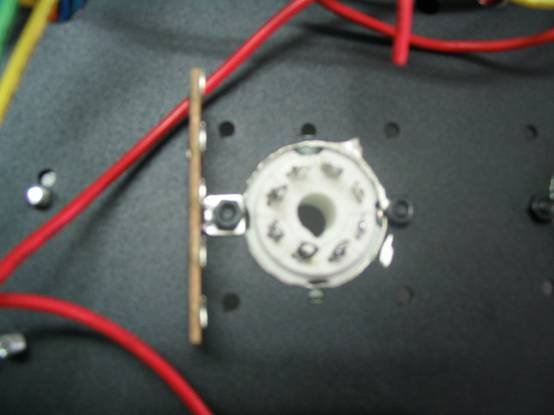

  • 圖說:5PIN搭棚架特寫,善用搭棚架,可使配線簡潔,牢固

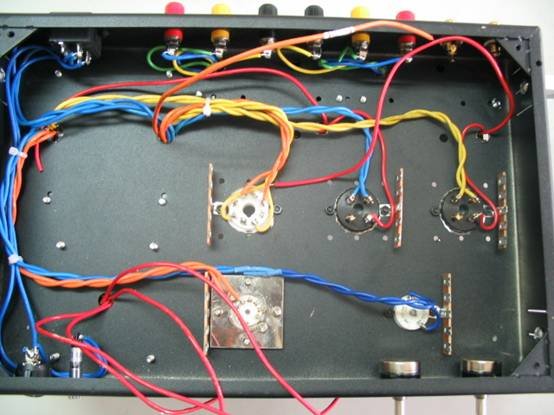

  • 3.連接電源線,燈絲電源(燈絲配線請互絞),OPT輸出至喇叭端子.


  • 4.建立公共地線,然後依線路將所有電阻及電容裝上

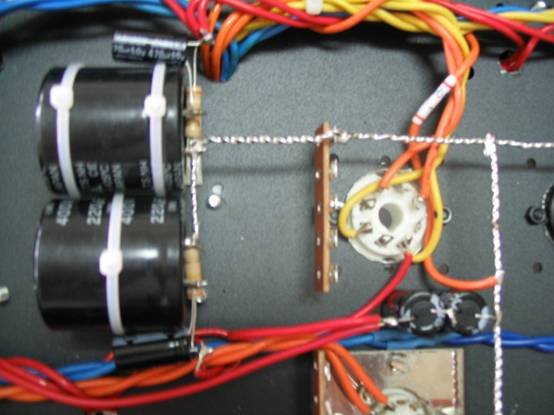

  • 圖說:濾波電容,其中兩個電阻是洩放電阻(390K/2W),
  • 大電容旁的小電容是將兩個電容串聯來提高耐壓值.
  • 圖右是整流管管座,採全波整流,地線上的橘色線是0.

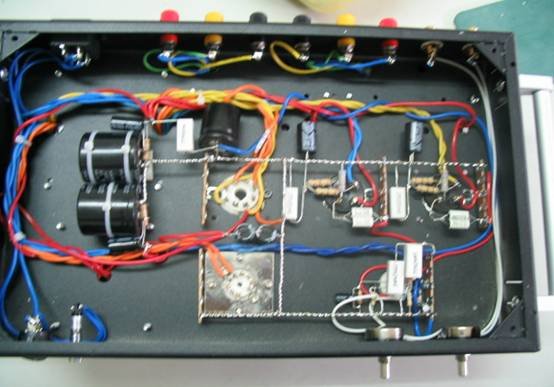

  • 圖說:全機配線完成了!!!! (5965-cc-2A3,電源採C-L-C-L-C濾波)

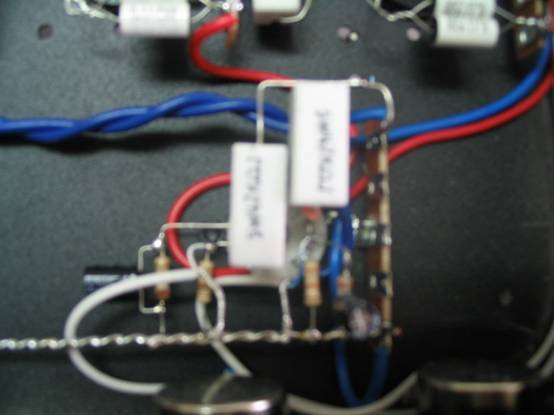

  • 圖說:5965推動管的接線特寫

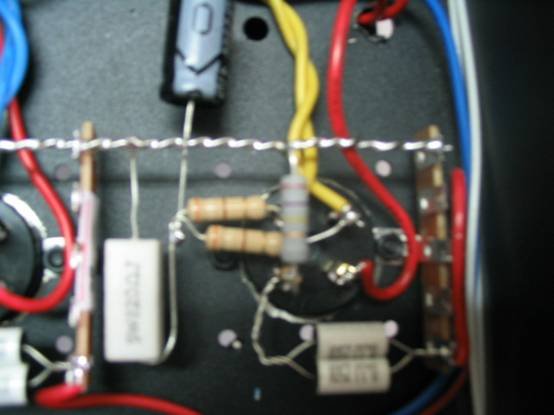

  • 圖說:2A3功率管的接線特寫(電容交連)

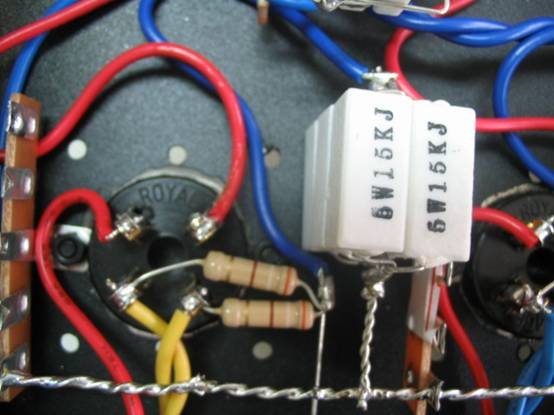

  • 圖說:2A3功率管的接線特寫(直接交連),可以看到龐大的陰極電阻.
  • 原設計是採用18K/5W電阻7個並聯,但小鎮上買不到18K/5W的電阻,暫用15K/5W,6個並聯(2.5K),
  • 但提高燈絲平衡電阻值(390ohm兩個並聯,約185ohm),缺點是哼聲較大,且有些本級負回授,等有空至台中採購時再改回來.

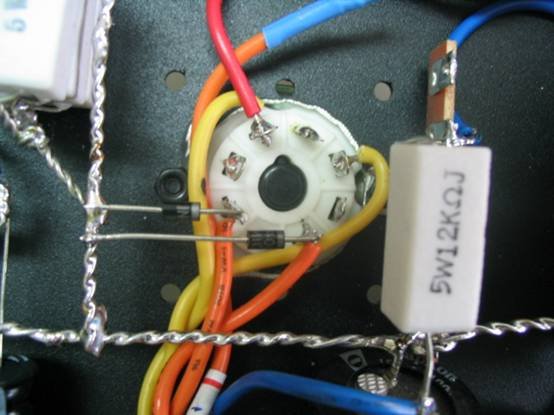

  • 圖說:直交時,利用兩個二極體及一支全波整流管(5AR4)構成橋式整流,來獲得直交時所需的高電壓.圖上用藍色熱縮套管包住的橘色線是容交時全波整流的0.直交時用不到,所以用熱縮套管,做好絕緣

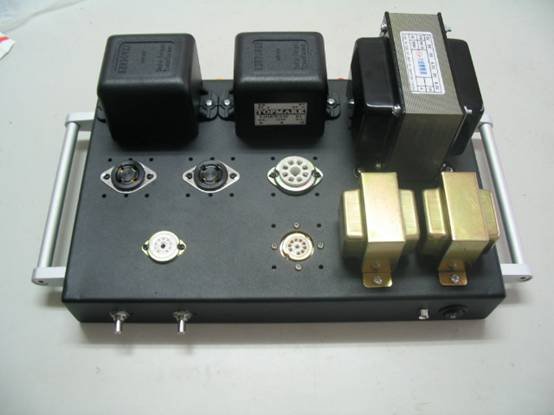

  • 圖說:全機完成圖.右側空的管座預計裝6BM8座穩壓管用


  • 後記:
    等待6BM8真空管中,預計將推動管高壓部分改成管穩壓.(直交版,但電容交連版不適用)因為管穩壓輸入和輸出需有一定的電壓差存在,穩壓管才能動作.
    整個完成後再附上示波器的波形響應及頻寬報告.
    PS:線路圖網站上已公佈,請參考!!!!
  • 整個2A3的計劃,可玩電容交連,直接交連,直接交連管穩壓版……………………..
    還需要大家發揮想像力了!!! ^_^
  • 編按:後續將會有一串的有關2A3的報告出爐,請大家拭目以待~
