5842直交2A3裝機報告 - by Tony

  • 這是小弟第一次的搭棚剛好配合2A3複刻計畫,雖然從來沒有搭棚過心中充滿
    了許多的疑惑,但是想到有李大哥做後盾心裡自然也安心許多了,二話不說搭棚
    去了~~��

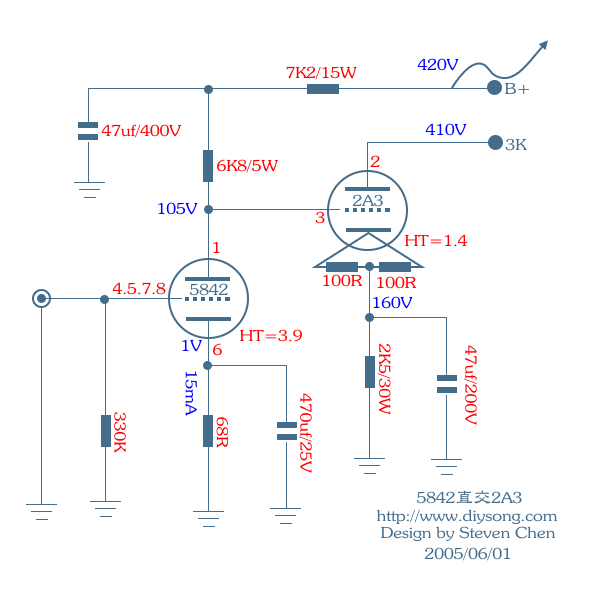

  • 首先找到了這次搭棚的線路圖,.工作電壓也都寫的很清楚,而5842的輸入腳為4.5.7.8.任選一支即可!!

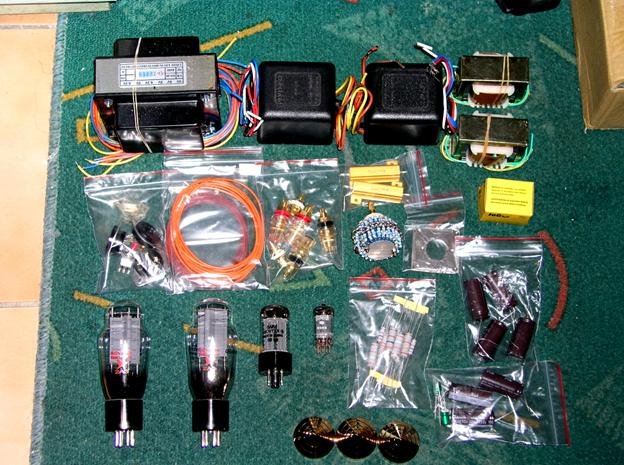

  • 把放在角落有一陣子的元件及剛送達的其他元件排排站並來個大合照,光看到那顆超大的變壓器心中突然出現了莫名的興奮!!

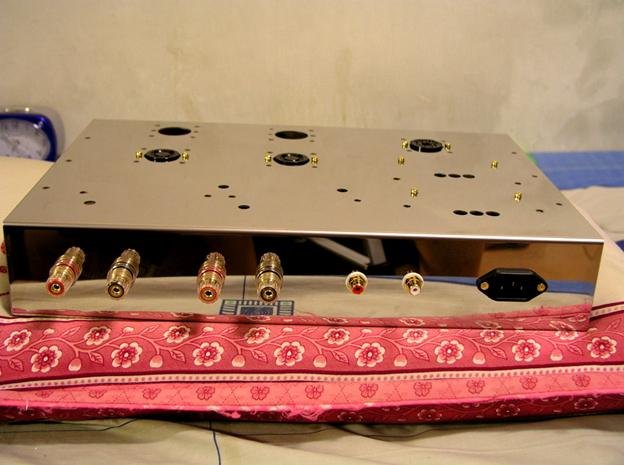

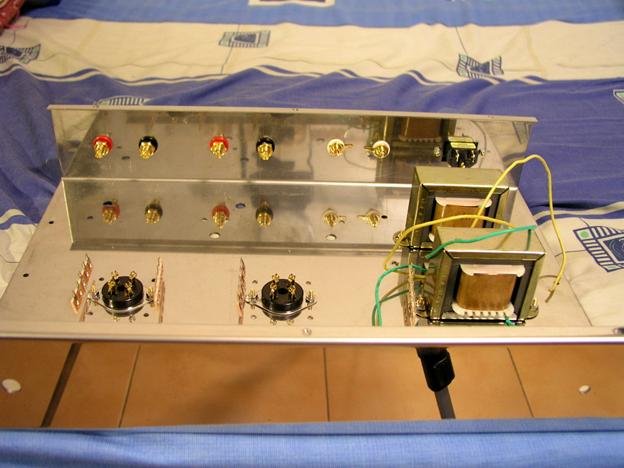

  • 開始把周邊的元件先裝上(搭棚座.喇叭座.RCA端子.AC座等……….)



  • 背面裝上電感,管座及搭棚座



  • 圖中的級進式也是花了我好一陣子才做好的



  • 在做的同時也一邊參考站上的裝機報告才妥當喔~~

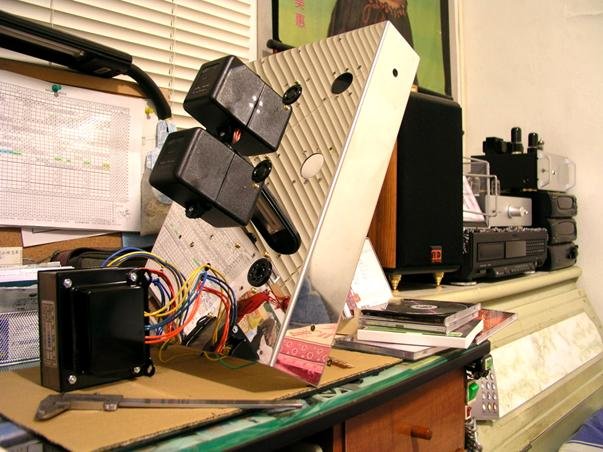

  • 超重的變壓器要上場了~~

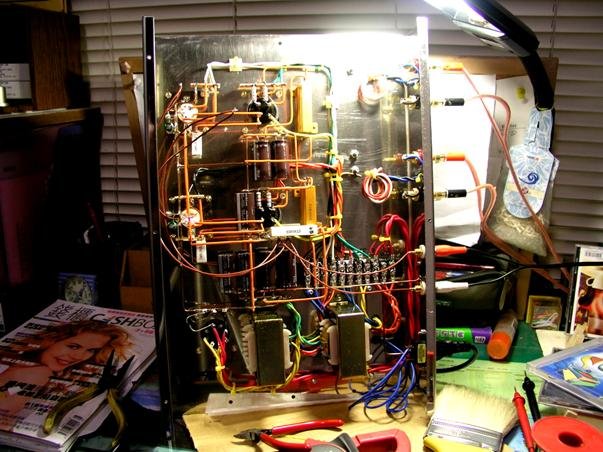

  • 把變壓器及OPT和電感的線拉好準備整理

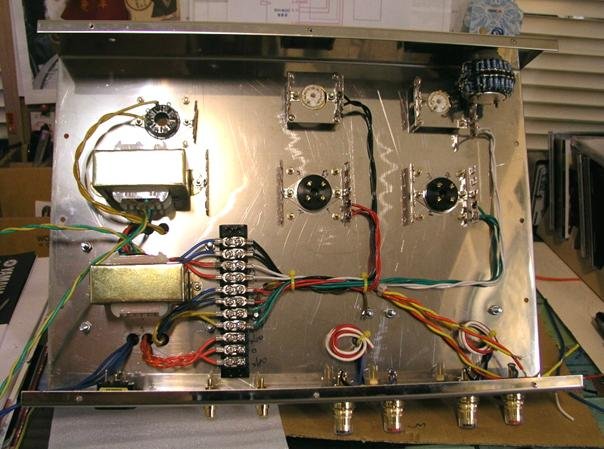

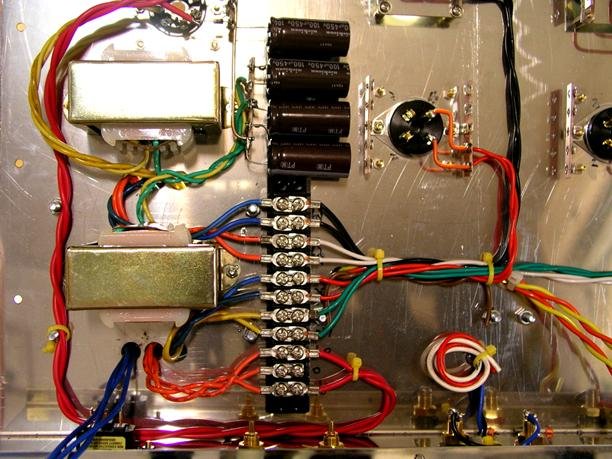

  • 變壓器的線用端子台及壓接端子來整理超好用的!!

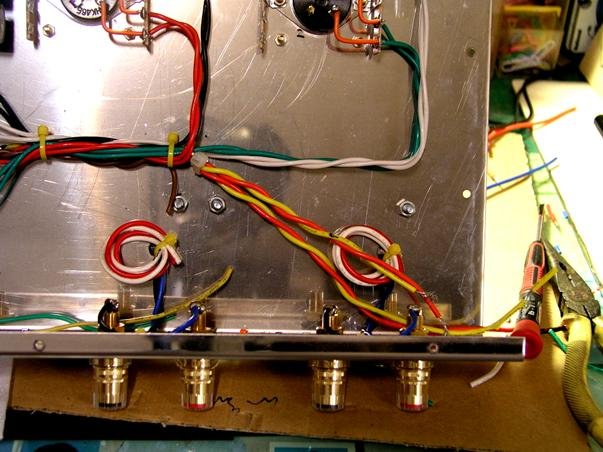

  • 開始將所有的燈絲接上

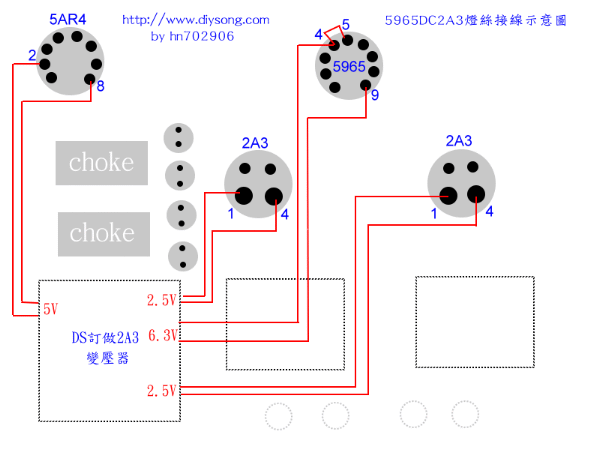

    燈絲的接法可以參考下圖,5842的燈絲是3.9腳

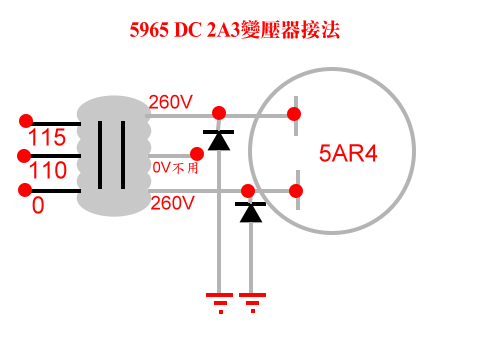

  • 5AR4整流管的高壓部份接法如下圖��

  • 變壓器只需接260VX2中間抽頭不用接可得到AC520V的高壓

  • 高壓的部分真的要很小心被電到的感覺只能說好像被”大卡車”撞到

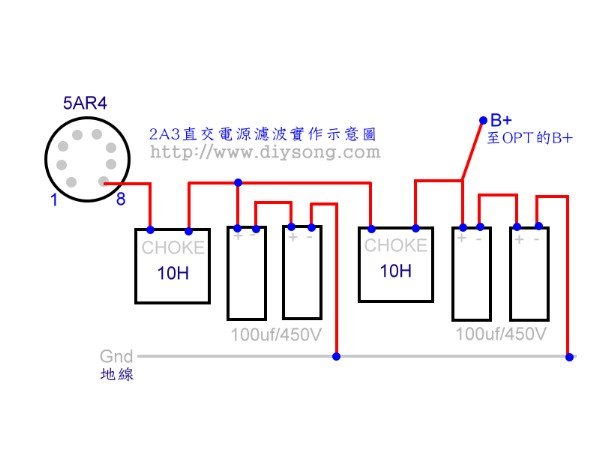

  • 高壓5AR4整流LCLC濾波,電路如下圖��

  • B+為高壓輸出接至OPT的B+及退交連電阻9.1K��

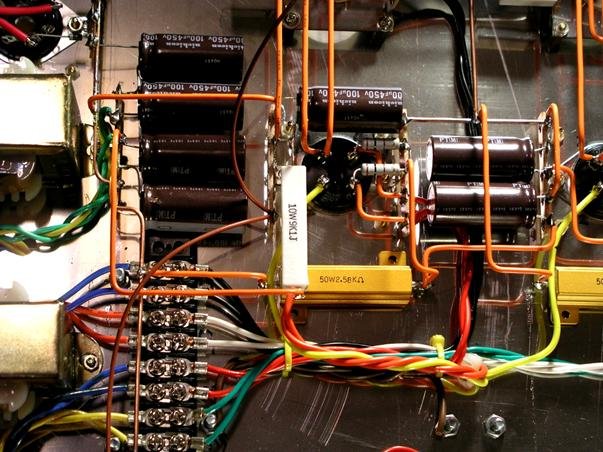

  • 5AR4第八腳接10H的IN,OUT接第一顆電容的+及第二顆電感的IN
  • 以此類推,重點是電容的+.-要接對否則只能跟您說聲”新年快樂”~~




  • 啦叭的端子接OPT的0及8歐姆

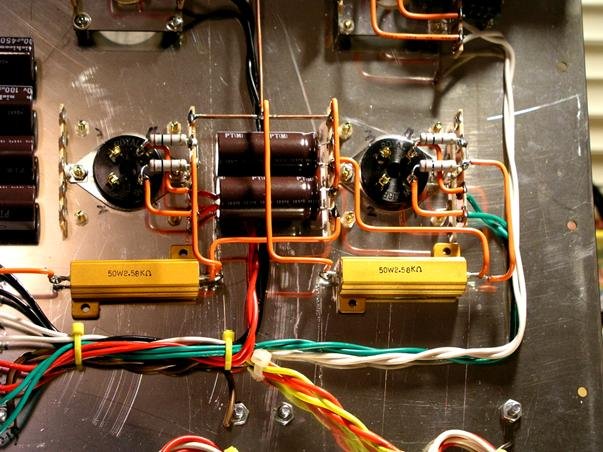

  • 2A3的陰極電阻及旁路電容

  • 1.4腳接兩顆100歐姆電阻作平衡用(燈絲也是接1.4腳)



  • B+接退交連電阻9.1K及退交連電容100UF/450V至5842及直交2A3共用



  • 這是5842的部份,第1隻腳與2A3的第3隻腳做直交(更換銀線或銅線則有不同的音色喔!!)��

  • 而5842的輸入腳為4.5.7.8.任選一支即可!!

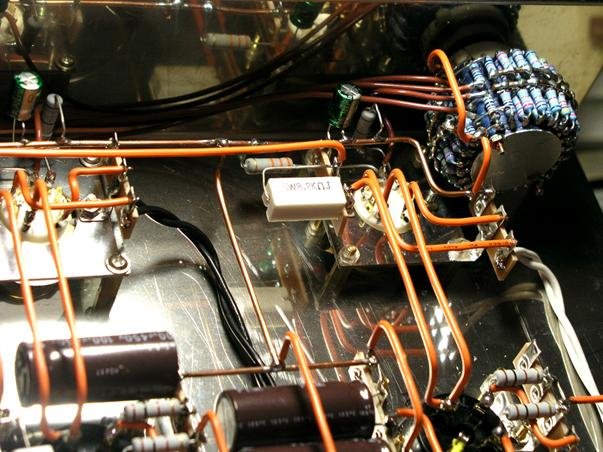

  • 將信號輸入級進式電阻而輸出接5842的輸入這樣就完成了!!(棕色銀線)



  • 送電前一定要再仔細合對一下電路

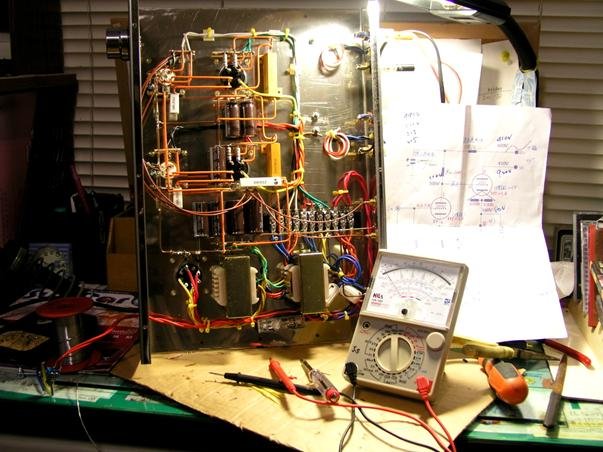

  • 送電後如無異狀就可以開始檢查各點的工作電壓看是否正常



  • 如電壓正常就可以先隨便接個喇叭發聲去了~~



  • 因為不鏽鋼的邊邊非常的鋒利,一不小心就見紅啦!!

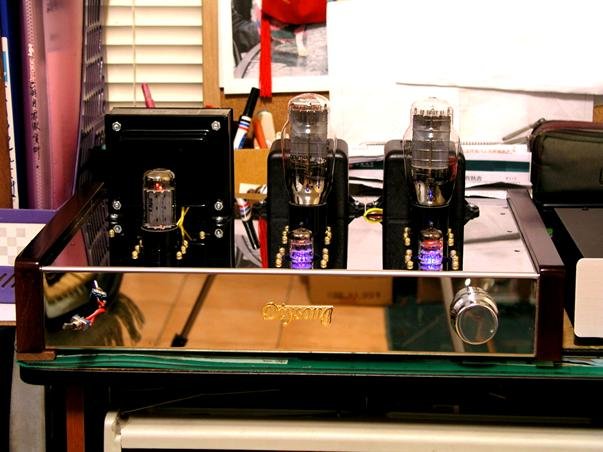

  • 5842直交2A3的正面,不鏽鋼加原木邊真的超有質感喔!!

  • 5842直交,聲音果然不同凡響

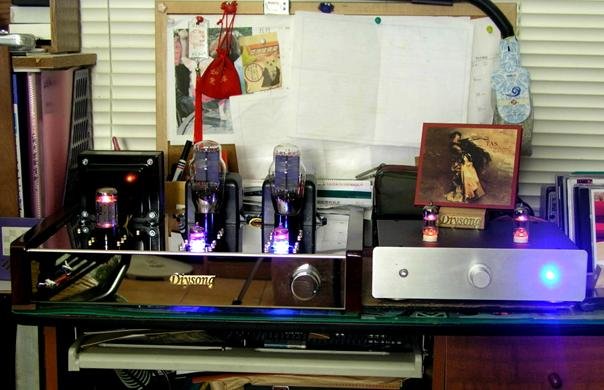

  • 使用之前做的6C45前級來推2A3真的又是另外一片天



  • 再來一張夜視圖真的是很漂亮喔!!泡杯咖啡,聽片自己喜歡的音樂
    工作上的疲憊及煩腦都拋到九霄雲外,人生不就是如此嗎~~~

  • PS:
    這次能夠第一次搭棚就能順利完成,還是要感謝李大哥的幫忙解決了在過
    程中所遇到的困難,及在討論區發問及解答的大大們,使我獲益良多在這還
    是要說聲,謝謝啦~~
