將主被動電子零件不經電路板而直接焊接謂之搭棚

而俗話說"知易行難",要真正實做搭一台管機還是會有點不知如何下手,不過在各位看完這篇報告之後,相信各位應該對搭棚會稍稍有點心得

• 在搭棚之前必須要先了解各真空管對應管座的腳位,以這次要做的5965DC2A3來說,必須要有三種真空管,分別是:

• 5AR4(整流管,將交流電整成脈動直流,經濾波網路後變成直流,供給5965和2A3的高壓)
• 5965(信號管,或稱驅動管,負責驅動2A3)
• 2A3(功率放大管,將訊號放大,經過OPT輸出來推動喇叭)

看看真空管的圖片:

• 5AR4整流管:(上圖)
  會選擇這支整流管的原因除了比較便宜,另外就是有電壓緩升的功能,在一開機時可以保護管子不會受到電壓脈衝湧浪的影響,跟晶體機的電源緩開機保護線路是一樣的意思

  ---

• 5965訊號管:(上圖)
  5965是一支雙三級管,小9腳,燈絲是4.5.9,腳,燈絲電壓為6.3V或是12.6V都可以

  ---

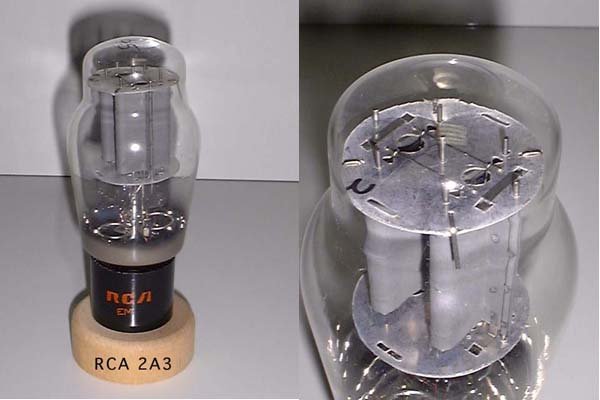

• 2A3:(上圖)
  直熱三級管,所謂直熱就是燈絲就是陰極,加熱燈絲後陰極也可以工作,大四腳,燈絲電壓2.5V,腳位是1.4腳,陰極也是

  ---

• 初步的認識真空管的外表後,我們知道,要做一台5965直交2A3必須要用到三種管座,分別是:
• 大八腳一個(5AR4整流管用)
• 小9腳一個(5965驅動管用)
• 大四腳2個(A3用,因為是雙聲道,所以要用2個)

• 等到熟悉真空管腳位的辨認之後,就讓大家來看看線路圖的部份:(下圖2A3的陰極電阻是2.58K,因為圖縮的太小,所以小數點看不見@_@)

• 上圖:本次主角5865DC2A3的線路全圖

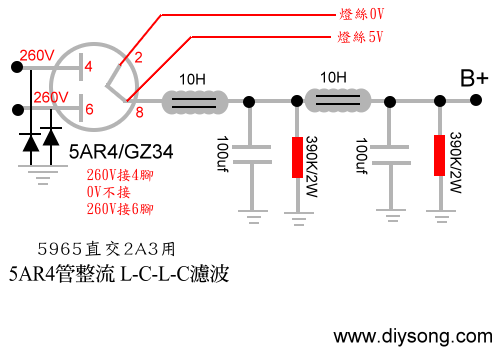

• 線路圖一拿到手,首先是要看電源的部份,整流濾波是一台機器最基礎的地方,有一組好電源是最重要的,讓我們來看看這次5AR4整流LCLC濾波的圖:

• 我們知道,5AR4的屏級是4,6腳,燈絲是2.8腳,陰級輸出是8腳,讓我們放大5AR4來看高壓的接法::

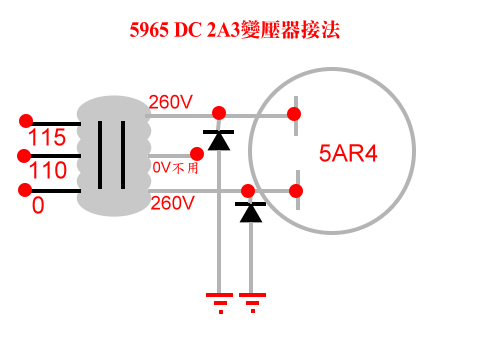

• 將變壓器上的260V各接到5AR4的4.6腳,變壓器的中間抽頭0不接,加上2支二極體做成全波整流,這是直交的整流濾波線路接法
• 將變壓器0-5V的次級抽頭直接接到5AR4的燈絲2.8腳,沒有方向性,
• 本圖的接法是以這次團購的2A3變壓器為主,此次團購的變壓器不論是直交2A3或是容交2A3都可以通用,

• 然後讓我們來看管整輸出的地方:
• 將第一個Chock接到5AR4的輸出腳位(8腳),這樣就是構成Chock IN電路,在Chock後面串接上電容,再串上一個Chock,再串一個電容,就是LCLC濾波

• 夠簡單吧?輕輕鬆鬆就完成電源的部份,接下來我們要進入下一章----實做2A3
