搭棚別怕之5965直交2A3簡單搭棚報告--電源篇 by hn702906
	首先拿到機箱後必須先考慮到整體佈局,也就是零件的擺放位置,最好的是將電源與訊號線路分開,一些鐵心元件要妥善安排,參考以下圖:
	變壓器與Chock及整流管在同一側,5965及2A3在同一側,RCA訊號輸入後最短路徑進入5965,而5965直交到2A3也是最短路徑,2A3輸出到OPT也是最短,OPT後方就是喇叭端子
	EM80(貓眼管)客各人可用可不用,小弟是順便挖出來,以備不時之需

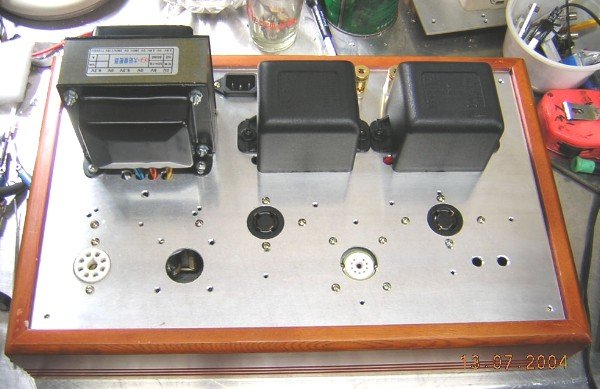

	而實際上的鋁板開孔也照上圖,請大家參考:
	請注意:Chock是擺在下面,一方面是美觀,另一方面也是為了隔離干擾
	來看背面的擺位示意:
	倒轉過來後可以看到Chock的放置,Chock的線必須先焊好後再鎖上, 把所有零件鎖上,包括PT,Chock,OPT,管座,喇叭端子,3P電源插座等等..記得鎖緊!!

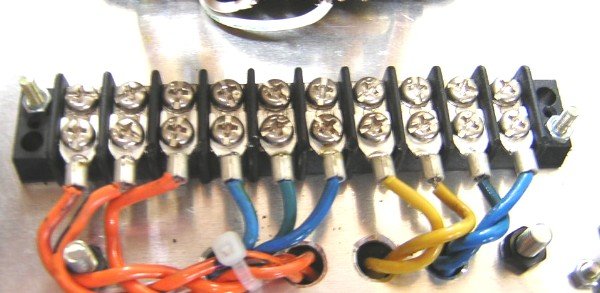

	再來是將線整理整齊,端子台是不錯的選擇,如下圖:
	右邊2組是2A3的燈絲,0-2.5V,中間是AC0-110-115,最左邊是5AR4的高壓260V-0V-260V
	這有一個好處,不管是做直交或是容交,260V高壓的中心抽頭決定可否用上,用端子台固定可免去絕緣不良引起的短路

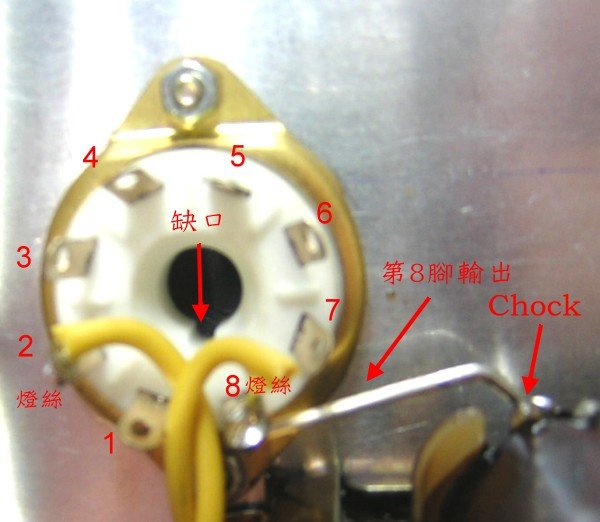

	然後先將5AR4的燈絲接上:
	在上一章基礎篇我們知道,5AR4的燈絲是2-8腳,圖中黃色的線是來自變壓器0-5V抽頭,接上管座由順時鐘方向的第2及第8腳,第8腳再拉一條線至10H-Chock,注意缺口方向

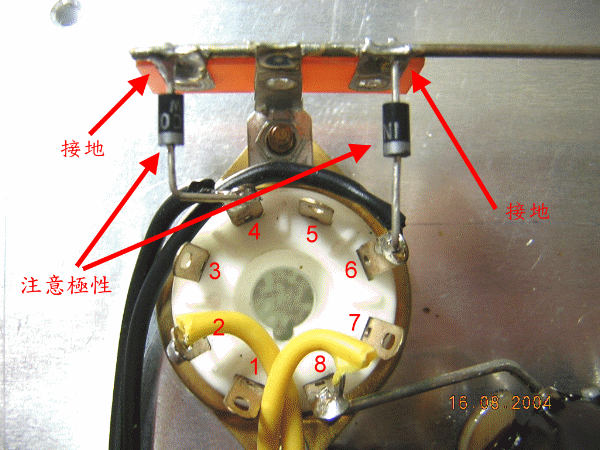

	上圖:利用Diode來做全波整流
	(上圖)Chock的另外一個角度,右邊是5AR4整流管
	(上圖)將喇叭輸出端固定鎖上,記得鎖緊

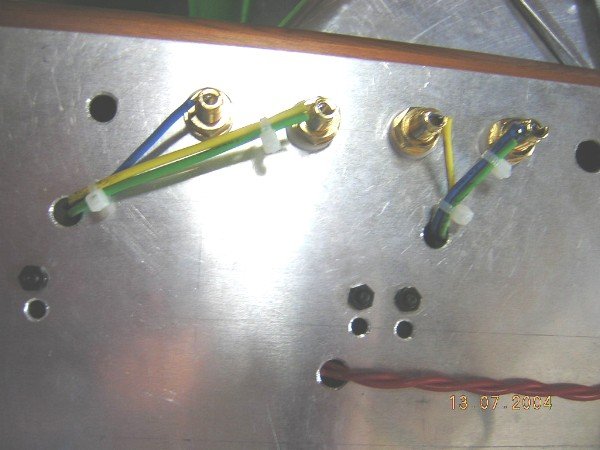

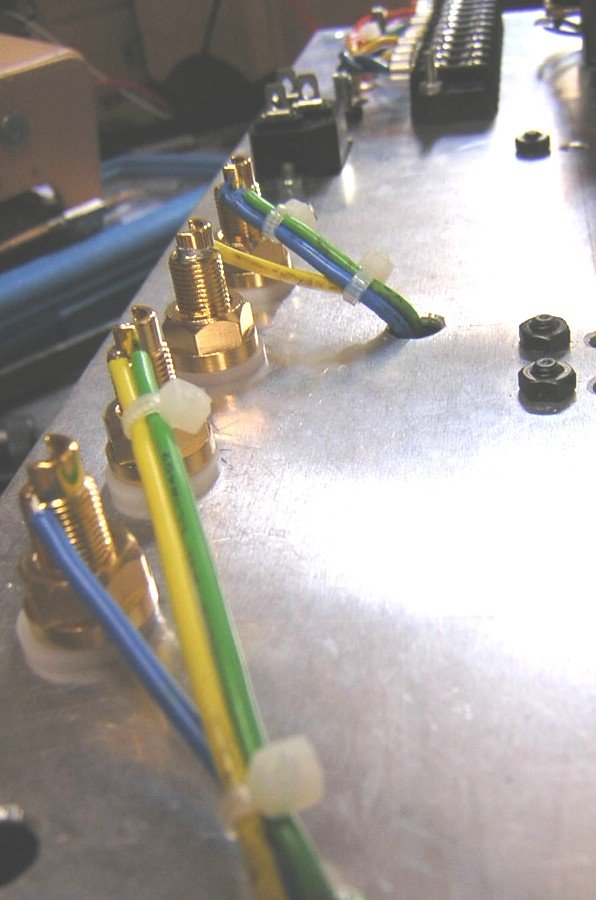

	將OPT的輸出0-8R接上喇叭端子,不用到的抽頭請絕緣好並固定,因為我的喇叭是8歐姆,所以小弟只接上0-8R的2條線,抽頭黃色的是0,藍色的是8歐姆

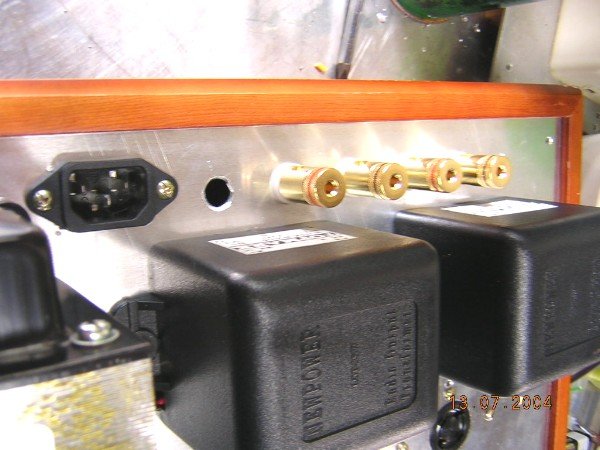

	再看另一個角度:
	然後是將搭棚架鎖上,以利接下來的工作

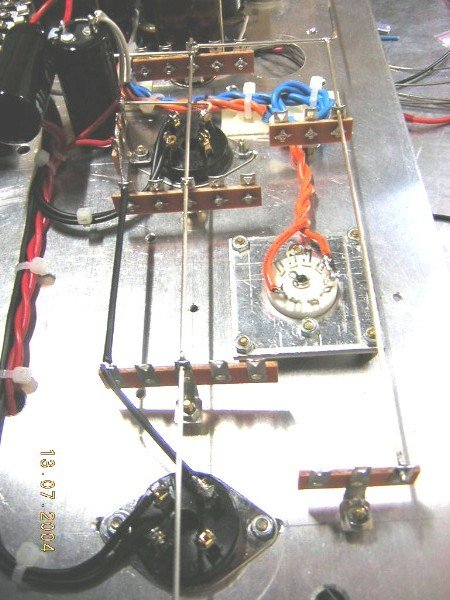

	上圖:搭棚架的鎖法可以利用銅柱墊高,避免施工時沒有空間上烙鐵的窘況

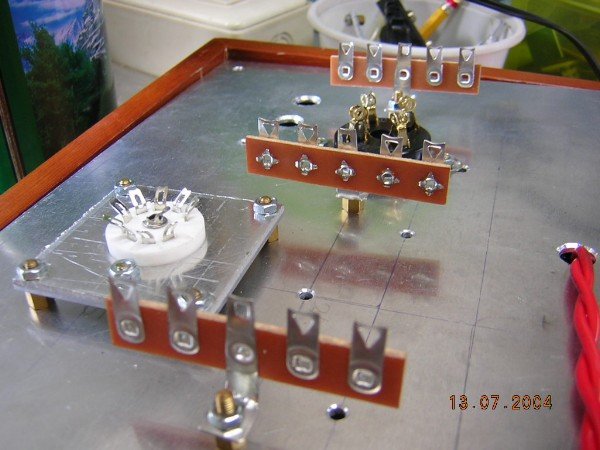

	上圖:利用銅柱墊高搭棚架,而搭棚架與銅柱鎖合處可視為接地

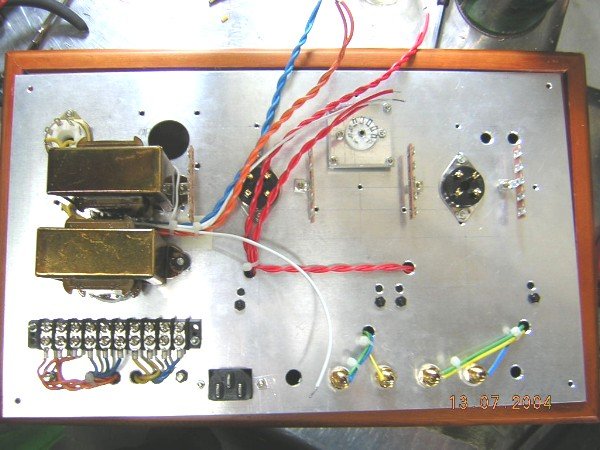

	做到這理,差不多只剩下上零件而已,上圖的線是紅色為B+輸入OPT及整流後出來的線
	接下來會示範整流濾波零件的接法,不過再上零件之前先把地線安排好:
	將地線怖好,以利整流濾波的零件固定
	再來上濾波電容,因為是串連,所以將電容2個為一組,+的接到-的:
	因為是用串接(耐壓加倍,所以LCLC就有4個電容)

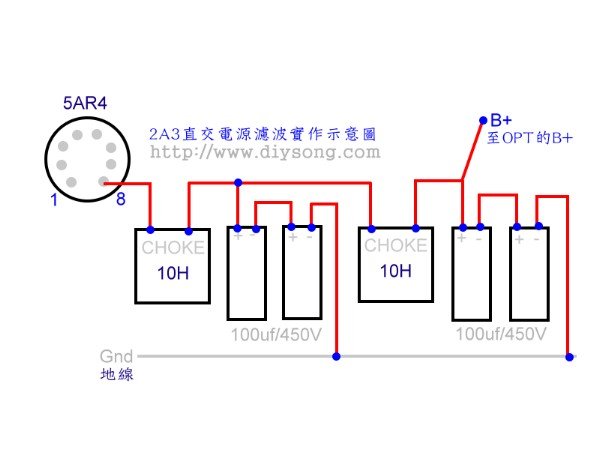

	看示意圖:(請注意極性,不可接錯,否則上電會嚇一跳@_@)

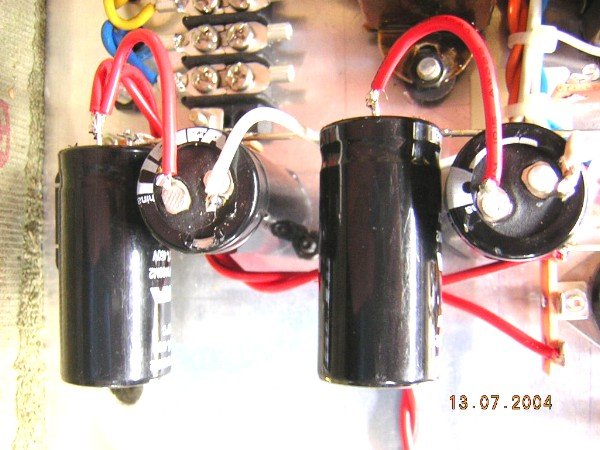

	上圖:將電容2個為一組,第一個電容的正端接第一個CHOKE的OUT及第二個CHOKE的IN,第一個電容的負端接第二個電容的正端 ,再來將第二的電容的負端接地線,如此便完成

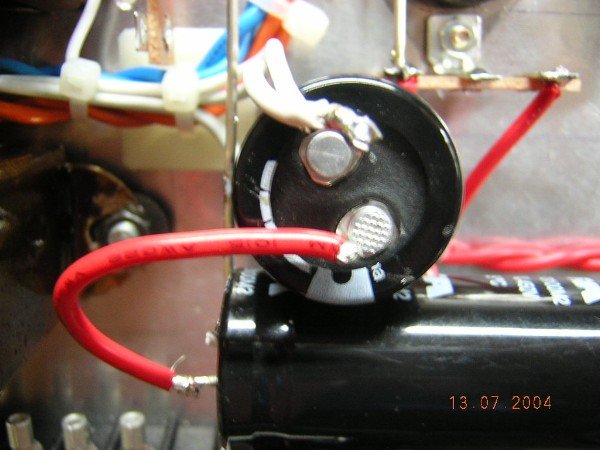

	特寫:第一個電容的正端接第一個CHOKE的OUT及第二個CHOKE的IN
	記的將2個OPT的B+都接到第二個電容的+端喔,這樣LCLC濾波便完成
	接好之後請對照線路圖一次,不可上電測試,切記!!
