	6BM8 STC AMP (2.5W+2.5W) DIY 報告 by 江孟洲
	大約在半年前接觸到網路上有關真空管放大器的訊息，陸續參考一些真空管電路的運作原理及資料後，決定自組壹台真空管机。後來無意在網路上發現了Shinichi kamijo發表超三級管線路(Super Triode Connection)，經拜讀有關文章後，同時也作了一些SPICE模擬，決定參考其6BM8 STC ver1線路組壹台小管机。此管机的線路非常簡單，每聲道只用一支6BM8，6BM8為—支3/5級的合管，一般用3級管作信號管。直交5級管當驅動管。而此線路非常特別把3級管放於5級的負回授路徑，原作把此三極管稱為電壓回授管，而此管採柵極接地而用陰極來控制（類似GG架構）, 使用SC1775A作為電流恆流源 , 再把信號管造成的電壓變化接到5級管的Grid，進而轉換為電流的變化，有興趣者可參考以下文章。 Shinichi kamijo 的主網頁http://www.ne.jp/asahi/evo/amp/index.htm STC study http://www2u.biglobe.ne.jp/~hu_amp/amput3e.htm

	另外使用SC1775A作為電流源，如此只要倆個電晶体加上倆支6BM8便能組成一個雙聲道的放大器。

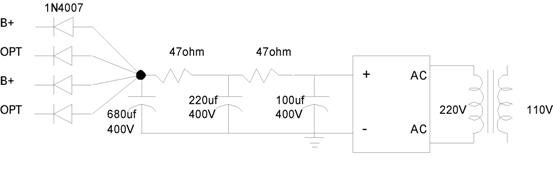

	高壓電源方面，主要採用原作電路只作CRC穩壓，不過恰巧在網路上買到680uf 400V的高壓電容，因此再加了一級RC穩壓，至於變壓器則使用一般110轉220(1.5安培)隔離變壓器。這裡使用了STOPING DIODE連接到OPT及5極管的腳7，據STC study 所述，有提升音質的效果，尤其當OPT為小功率時。原本高壓輸出在未接上負載時高達310V，過高，不過接上負載後只有270到280V之間，反而符合需求。

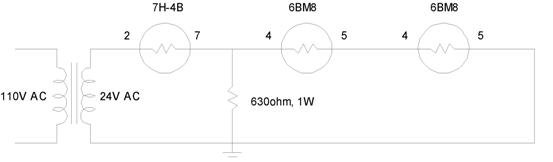

	至於在燈絲部份由於6BM8對電琉的需求高達0.78安培，這時在管机材料工坊看到7H4O穩流管介紹，正好可提供穩定0.8安培的電流，便採用一個110v轉24v（2安培）變壓器。剛好這兩種變壓器在一般的電子材料行都容易買到，至於輸出變壓器便只有在網上訂購。由於備料開始在半年前，那時便買了兩棵DZ的M10，雖然聽說E10比較好，還是沿用了。各聲道獨立音量控制，省去真空管配對的麻煩。至於搭棚作實驗，不想一次花大錢罝机殼，便到管迷工坊買了一個三個洞的不繡鋼轉板（150元），然後再到電阻小鋪買一些電阻及一米左右OCC銅線作為机內怖線，便開始我6BM8 STC搭棚。

	首先從最簡單也是最可怕的高壓整流穩壓開始，剛開始用錯電木板，一上電便啪一聲加上一陣焦味，電木板上的錫箔被燒斷，幸好此時碰上此計劃的貴人Paul，送我一塊大孔電木板,一個庫存穚式整流子及數個SC1775A電晶体，如此又拖了幾天終於把高壓整流穩及直空管線路焊完。這時使鱷魚夾線連接所有線路，上電。燈絲緩緩亮起，然後再依原作文章指調整可變電阻值到適當的工作點。找來一台信號產生器注入1K的弦波，然後在0PT的輸出接上SCOPE，哇，一個美麗的正弦波出現在視波器上的螢幕。經過初步測試証實此電路是WORK的。再來便是要考慮裝箱了，這時Paul把他家中典藏的曰本餅干盒及一些鐵弗龍度銀線送我，真是沒有想過會有如此漂亮的餅干盒，而且似乎是鋁質的，而且非常適合我的管机裝箱。如此再過了幾天鑽孔焊接，終於大功告成，進入最後一個階段�試机。把管机搬到會議室，接上Paul donate給公司的88dB喇吧，音源則是來自一台NoteBook的CDROM，OK，上電一段時間（居然無有啍聲，非常安靜），放入新天堂樂園電影原聲CD，按下PLAY。一陣清楚乾淨的聲音從喇吧出現，中高頻悠揚有古典味，低頻在這對偏中高頻的喇吧表現仍沈穩，再放進王菲的CD，清楚乾淨的人聲，高音處婉轉動人，雖然只是—般CDROM音源，卻給了我前所未有的聽覺感受。聽MOSART的K555交響曲，大編制的音樂亦毫不遜色，絲毫沒有跟不上的情形，我真的懷疑這台管机是否只有2.5W呢？

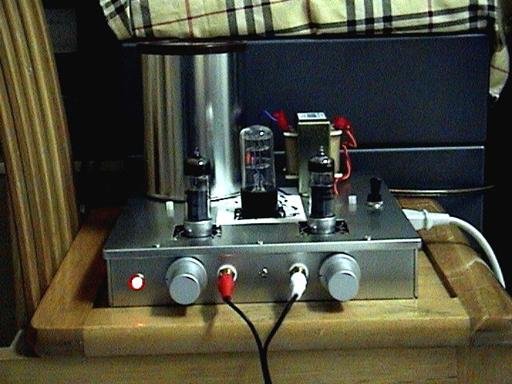

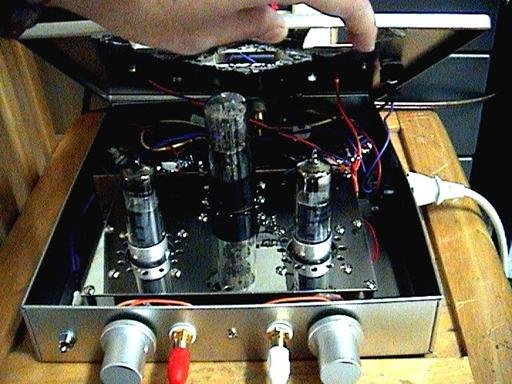

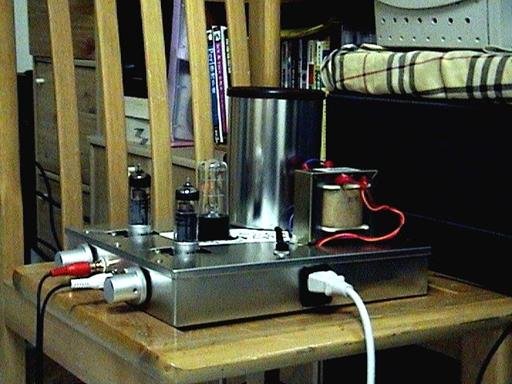

	"大成功"，初次DIY的結果便出乎我預期的好，連當初最令我擔心的啍聲都沒有出現，真是太幸運了，如下順便貼上我的成品机的照片。此管机目前仍服役中，一切表現良好，而且絕無哼聲，心想記錄—下此次DIY的過程與同好分享，也希望能介紹此Super Triode Connection給大家。
	零件表如下 6BM8 x2 NTD400 DIYZONE 7H40 NTD200 管機材料 1uF400V x2 NTD130 交連電容（UCC） UCC 電容 110—220變壓器 NTD140 電子材料行 110—24變壓器 NTD120 電子材料行 M10 OPT x2 NTD960 DIYZONE 3孔不鋼板 NTD150 管迷工房真空管座x3 NTD100 DIYZONE 1uF400V x2 NTD130 交連電容（UCC） UCC 電容 0CC銅線1米 NTD50 電阻小舖 RCA 端子 x2 NTD40 管迷工房喇叭端子 x4 NTD240 管迷工房 680uF400V 220uF400V 100uF400V 100uF100V 47ohm2W x2 1kohm3W x2 33ohm0.25W x2 5.6kohm0.25W x2 100kohm0.25W x2 VR 2Kohm x2 VR 100kohm x2 2SC1775A x2 橋式整流子大孔電木板
	被動元件部份應都可以在電子材料行買到。總共在3000上下應可完成。至於机箱部份，'搶救貧窮者'搭上銅柱便可.'勤儉持家者'（如作者），可考慮家中的餅干盒或木盒，'著重生活品質者'，管迷工房及DIYSONG有不錯的机箱可選擇。比較起網路上有關6BM8小功率（只有1.x瓦）的套件，此電路似乎超值很多。

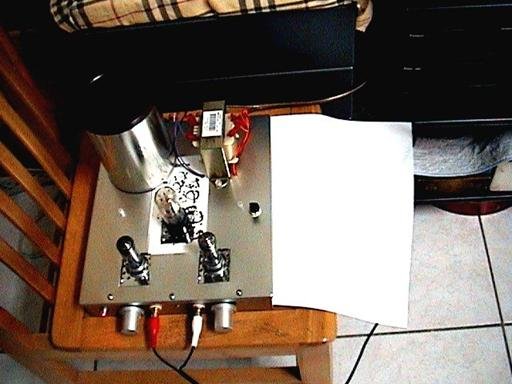

	右邊是一張A4紙, 可見此管機的小巧

	備註: Paul 是我們公司老總. 資深管迷.
	後記;TFK管體驗; 德律風根的高音'飄啊！'，Paul對德律風根的Comment，但什麼是飄呢？基於好奇心的驅使，便下定決心買了兩根德律風根ECL82。換好管子後上電，再以新天堂樂園CD測試、，終於我知道什麼叫高音飄感覺。德律風根的高音更柔和，而且在高音內容上透露著更多的細節，高音柔柔的婉轉飄渺的展現。
