嗯~~真空管搭棚我也會之5965直交6CK4

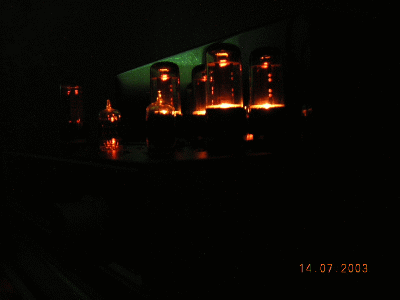

  • 在夜中發出點點的光芒,我想,這就是真空管的魅力吧~~
  • 維持了一慣直交的清楚,這6CK4這隻管子又有了不同於5687的感動,人聲及小提琴表現的非常好,該有的細節一樣不少,相當的討人喜歡

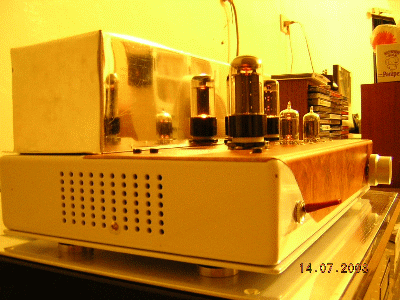

  • 放在書房內的6CK4機器,找不到好角度拍照,或是拍攝的技術還要加強,拍來拍去還是拍不好.....

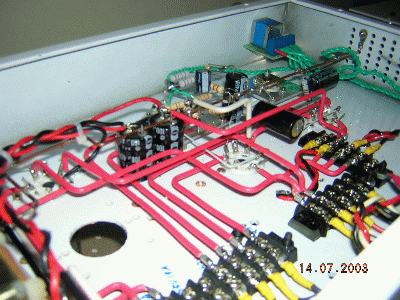

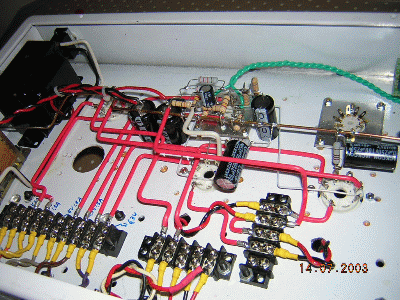

  • 全機佈線圖,儘量以簡單清楚為原則,多利用端子台,配線整理後讓以後要換零件時比較方便

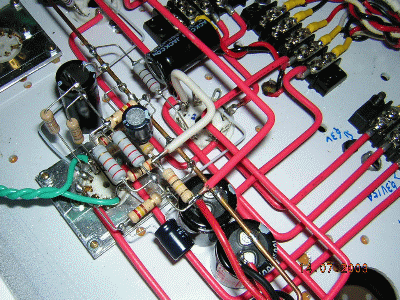

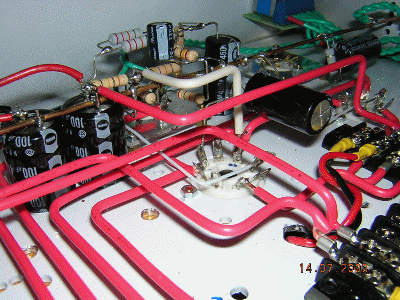

  • 5965的部份,因為使用一支來推二聲道,可以說80%的零件會集中在這裡,在施工前一定要好好的規劃一下,由低到高,一個一個的慢慢焊上去,但不要怕,零件很少的

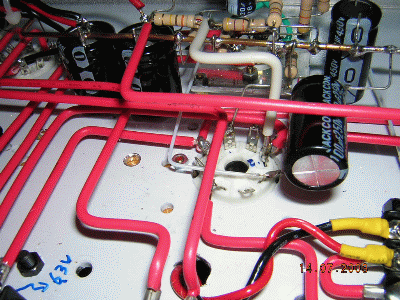

  • 6CK4的部份,白色的單心線為浮壓,為了避免跳火,燈絲是併聯,所以只加在一支管子上即可,比較細的白色線為單心銀線,也就是從5965直交過來6CK4的部份,本機除了高壓及燈絲是使用單心銅線之外,其餘都使用鍍銀線,但零件卻不太發燒,是隨便買的1W電阻,改天再來換過

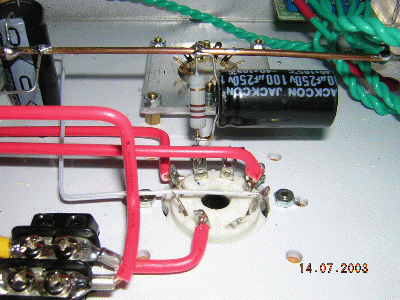

  • 左聲道的6CK4,可以看出並沒有多少零件

  • 全機配線概略圖

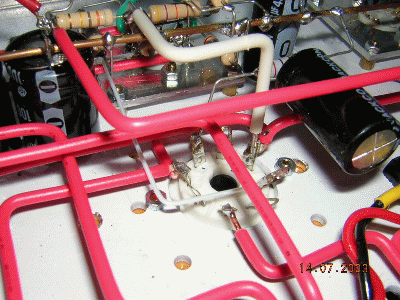

  • 另一張角度的6CK4搭棚圖

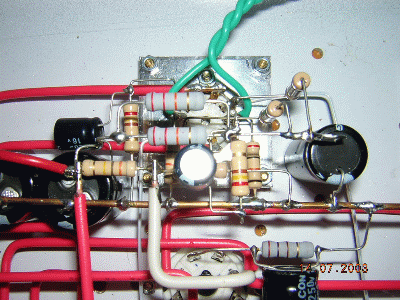

  • 5965搭棚圖,因為有很多零件都集中在此,焊接時必須要小心

  • 這樣可能會比較清楚
