• 設計要點 --------先重述一下這次計劃要點:
- 1. 全部電路PCB模板化
- 2. 豐儉由人, 功率可由40瓦到75瓦
- 3. 輸出晶體為On semi 最新的MJL4281A / MJL4302A
- 4. 採用本站最新開發的純銅水泠式散熱器, 體積小效率高, 美觀耐用
這次A40的功率晶體採用了On semi 最新的MJL4281A / MJL4302A， 從元件資料上來看這對互補晶體無論在耐壓， 耐流， 線性度， 低失真以及安全性上，均較上一代的MJL3281A / MJL1302A (就是Toshiba的2SC5200 / 2SA1943) 有了常足的進步，由於功耗增為230W加上三顆並聯，其實就算做到80W也還OK， 驅動晶體則為常見的 2SC3421 / 2SA1358.
A40的文章Nelson現在還放在網上，大家如要仿製一定要去讀.

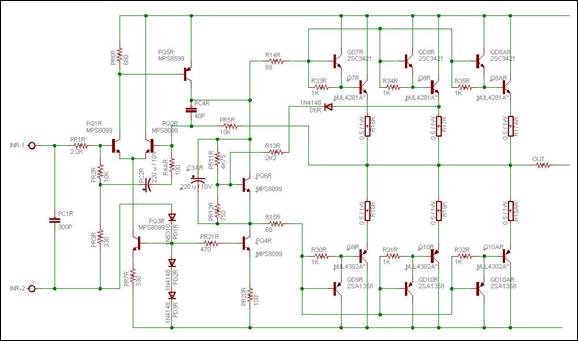

我主要對Q11以及輸出晶體做了變動.， Q11我用一3.3 mA的CRD 1N5310 取代， 這樣可以簡化電路一些又可以任意挑選工作電流， 輸出晶體則由TO-3型改成TO-264的， 這樣可以使用平面的散熱器.，A類放大最重要的工作是調靜流了， A40由Q5供應正向基極電流Q4則供應負向基極電流， Q6,，R11， R12為常用的VBE multiplier，它和QD7, Q7, QD9, Q9, R14, R15, R16, R18形成一個偏流控制電路，在這裏我是將R11, R12做死， 用其它電阻來調靜流，射極電阻R16, R18影響聲音致鉅，我用上了Ohmite的 0.5 / 1W無感電阻， R33, R30決定了基流流向何處，若用1K，則功率為70W以上，470R為50W以上， 220R為10W左右.
在這我們花一些時間討論一下本電路所採用的Darlington Pair，這是Dr. Sidney Darlington (7/18, 1906 – 10/31, 1997)， 在西元1953提出的 US Patent 2,663,806.
Dr. Darlington是上世紀重要的電路學家， 他終生獲得40多項專利.
當我在看原文pdf時 ，不得不讚嘆這原作律師， 專利寫的讓我原來懂Darlington Pair的都變成不懂了， 大家改看下圖:
以RL = 8Ω 代入在 40W的輸出功率下IPEAK 為3.16A， 所以靜流為1.58A，Q7要負擔1/3 大約是0.52A左右， 這會對射極電阻造成0.26V的壓降，若輸出功率改為60W, IPEAK 為3.87A， 所以靜流為1.93A. Q7要負擔0.64A左右， 這會對射極電阻造成0.32V的壓降， 峰值電壓為 3.87 x 8 = 30.96，不會切峰. 總功耗則為3.16 x 64 = 247 W.

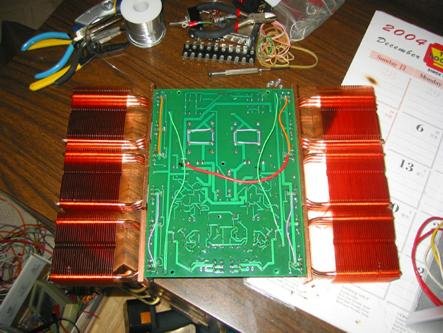

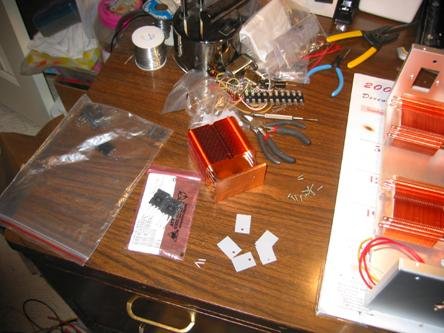

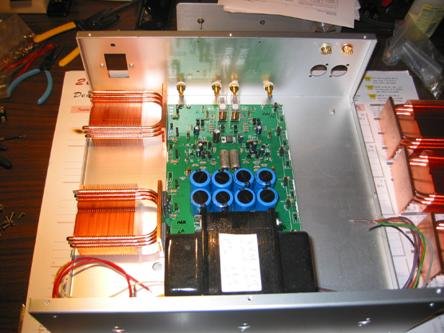

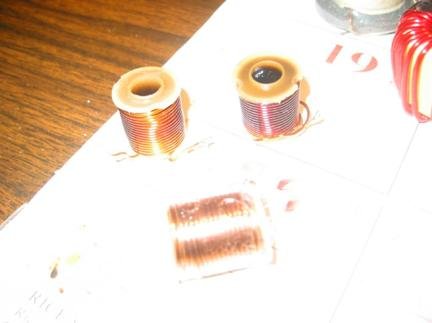

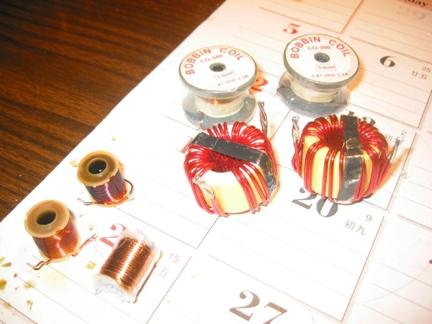

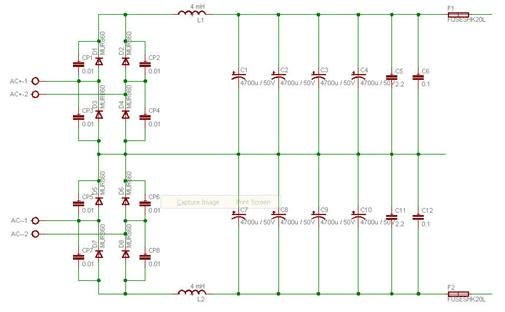

• 製作和組裝
• 調整及試聽
我將所有元件組好，再三的檢查後， 先不裝電源保險絲打開電源， 咦! 怎麼什麼也沒發生? 喇叭保護器也沒有動作， 再一檢查， LM7812電料行老板拿LM1086-12給我， 腳都不一樣如何動作? 換7812後喇叭保護器己能正常跳開， 拿電表放在DCR檔去碰喇叭端子繼電器也都能跳開， 大膽的裝回保險絲上電， 過了四秒繼電器動作，喇叭沒哼聲， 量輸出DC值為20 mV及-53 mV， AC值為2 mV及1.2 mV，不錯. R33, R34, R35這時用的是220R， 在Re上的壓降為0.142V， 所以靜流為0.85A， 輸出功率為12W，散熱片為56度C，再試R33等改成470R， 在Re上的壓降增為0.36V， 所以靜流為2.16A， 輸出功率為74W， 散熱片雖然變的極燙，但是還是在84度C時達到熱平衡， R33如改成1K， 輸出功率可超過85W，但這時如不加風扇己不能達到熱平衡了.
