A501裝機調整手順補充說明
BY Masayashi & hn702906
裝機箱請注意銅柱與機箱是否有短路的情況發生?用三用電錶的蜂鳴檔來測試PCB是否用機箱短路?
切記偏流調整切勿一次調整到位,應反復慢慢調到額定值
A501裝機調整手順補充說明
BY Masayashi & hn702906 |
|
| 寫在前面: | |
| 在A501即將完成之際,相信有多朋友已經摩拳擦掌準備大顯身手,來一窺這當初叱吒風雲的銘機,即便原廠的說明手冊已經非常詳細,而且裝機成功率也是極高,但是在實際上裝機調整還是需要更加著墨,這篇裝機手順不但介紹調整A501的技巧,同時也匯整的A501的所有資料.大家在裝機時需搭配原廠說明書. | |
|
|
| 上圖:拿出A501的PCB板,利用松香水擦拭乾淨,若接點可以用橡皮擦清潔. | |
| 在開始之前,請先準備以下東西: | |
| 1.零件表,pdf檔案,131KB(按我下載) | |
| 2.原廠說明書及線路圖,pdf檔,7.2MB(按我下載) | |
| 3.烙鐵及焊錫,烙鐵功率建議60W以上 | |
| 4.尖嘴鉗,斜口鉗各一 | |
| 5.三用電錶(最好是有2個) | |
| 6.一字及十字小起子(調整偏流用) | |
| 開始裝機之前,提醒各位,零件由高至低,先焊小瓦數的電阻,跳線先不要焊 | |
|
|

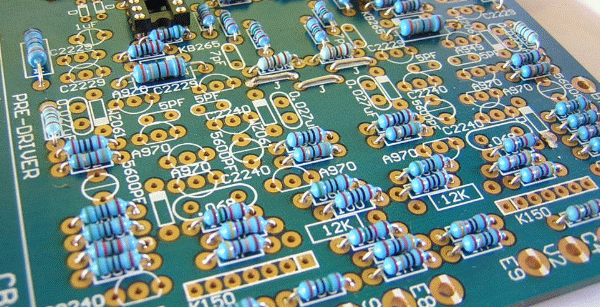

| 上圖:先將小電阻焊上,注意電阻的阻值,為求正確,請先用三用電錶量過後再焊上 | |
| |
|
| 參照裝機說明中的各項步驟,一步一步零件完成組裝,而其中有一些代用的零件,請注意: | |
| 1.PCB板上的標示"D"的位置,請裝上1N4148(有8個) | |
| 2.KB265請用2個1N4148串接即可 | |
| 3.STV3H用3個1N4148串接即可 | |
| 4.1S953及US1070都用1N4148代用,此為偏壓二極體 | |
| 5.2SK150(PCB板上是標K150)利用零件包上的2SK30A BL級2個代用(稍後會提到) | |
| 6.功率板部分 B10&B12先不連接,以免燒晶體, | |
| 7.一定要對照線路圖喔,絕對忌諱不依線路圖裝機,失敗率極高!! | |
| 當完成了說明書上的零件插焊工作後,請再次確認有無錯誤,然後準備上電(上電部份請參照說明書) | |
|
|

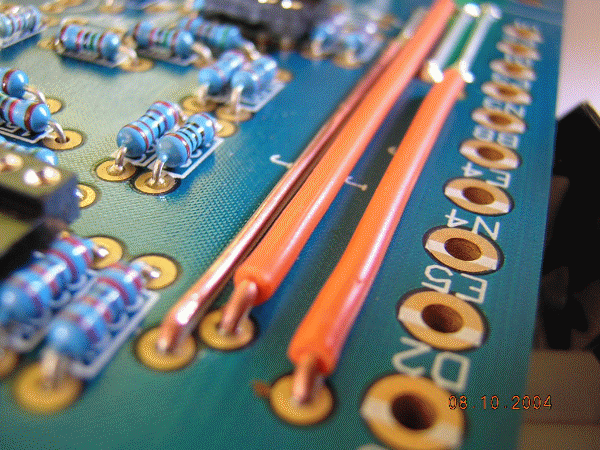

| 上圖:跳線請在測出電源板電壓無誤後再接上,並且焊上接線端子(就是PCB旁的圓洞) | |
裝機箱請注意銅柱與機箱是否有短路的情況發生?用三用電錶的蜂鳴檔來測試PCB是否用機箱短路? |
|
| 請注意!!若PCB與機箱短路有可能會造成燒機,請再三確認!! | |
|
|

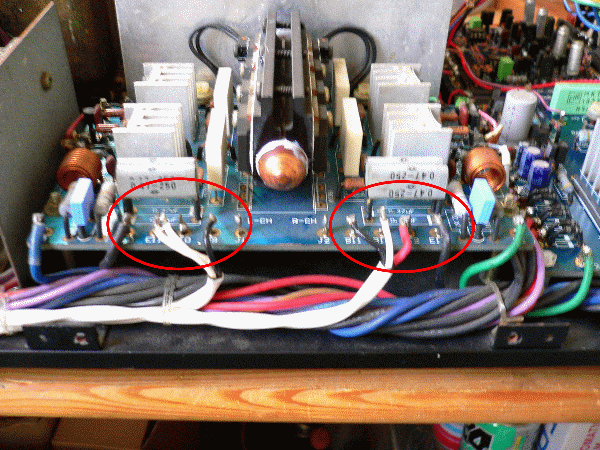

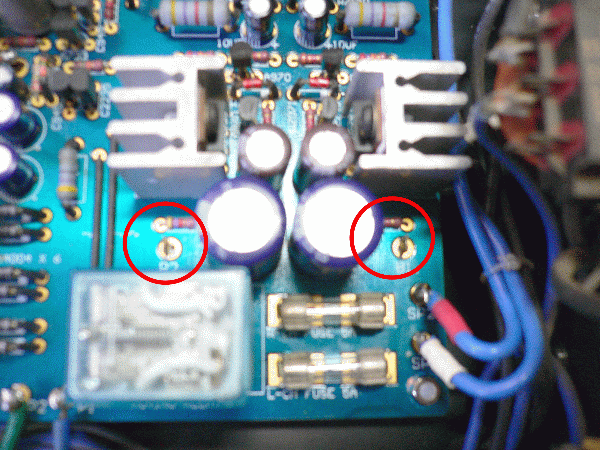

| 上圖:PCB板上的B10和B12先不要接上(紅圈處) | |
|
|

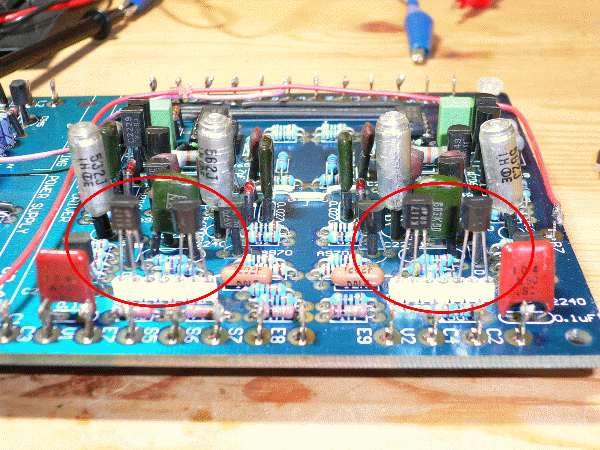

| 上圖:輸入級FET安裝要注意方向,圖片為2SK117與2SK30接腳定義不同,不可照抄喔(圖中是K117) | |
|
|

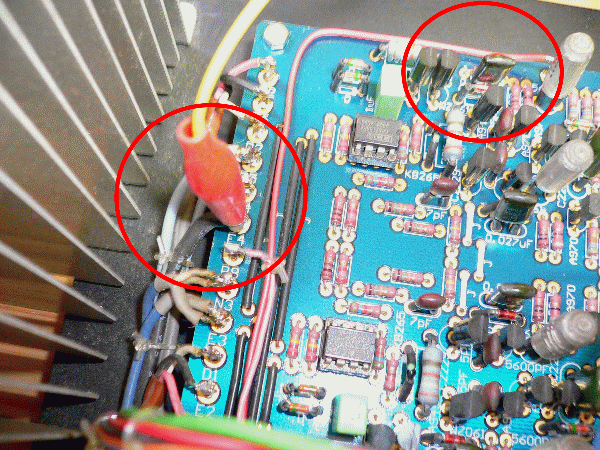

| 上圖:上電前先以電錶量測B7對E4;B4對E4,看有無短路,如有短路現象切勿上電,以免燒機(利用三用電錶測試) | |
|
|

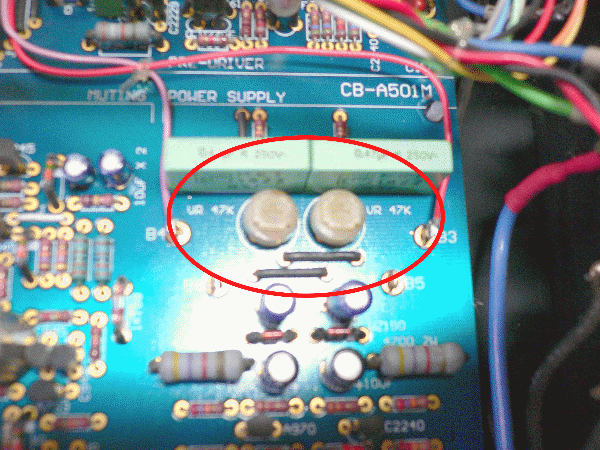

| 上圖:2個47KVR先暫時調整在中間位置 | |
| 上電後,先觀察有無冒煙,如果沒有冒煙,那就成功了一半,如果接線無誤,約8秒後,喇叭保護器的relay即會動作,然後紅色LED會轉為恆亮 | |
|
|
| 上圖:接下來量測B1對E4應有+75V上下,B2對E4有-75V上下 | |
|
|

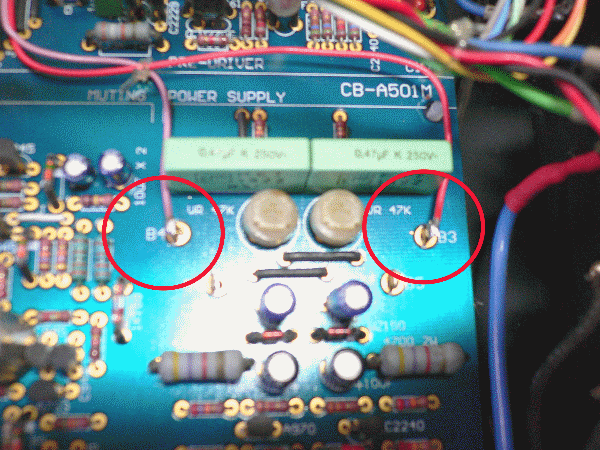

| 上圖:接下來量測B3對E4同樣有+70V上下,B4對E4有-70V上下 | |
|
|

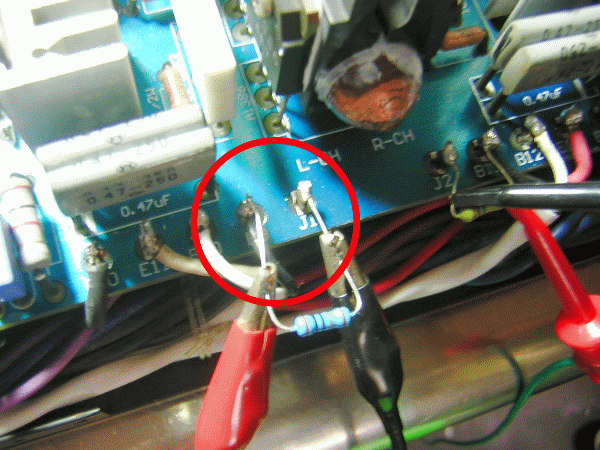

| 上圖:量測完畢關閉電源,將B10&B12接上,並在B9-J1;B11-J2間各接上10歐姆/1/2W限流電阻 | |
|
|

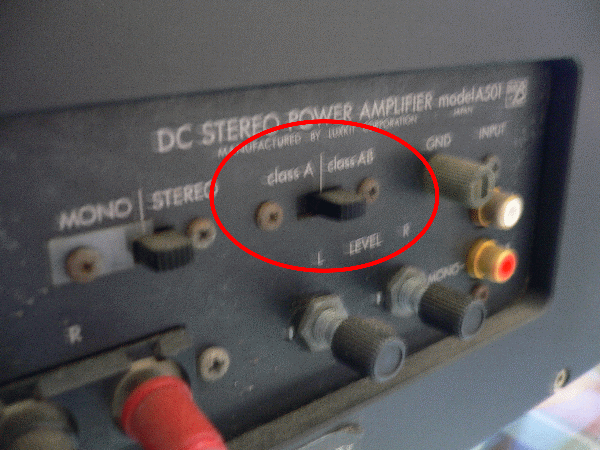

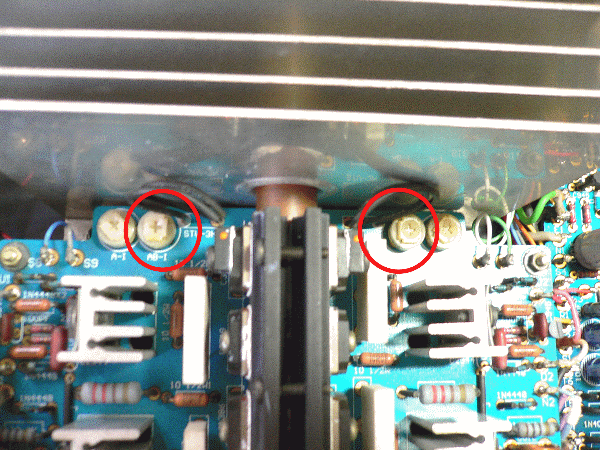

| 上圖:先調整AB類放大模式,將切換開關置放於class AB(在DS復刻板上是利用2P三段的搖頭開關) | |
|
|
|
上圖:調整AB-I 2個VR,反覆調整偏流至限流電阻2端電壓為1.6V |
|
|

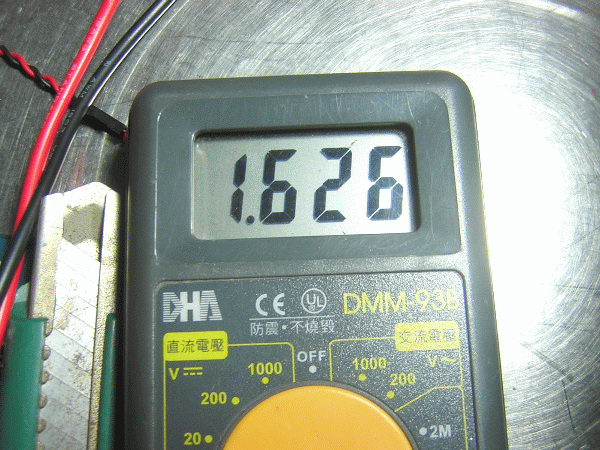

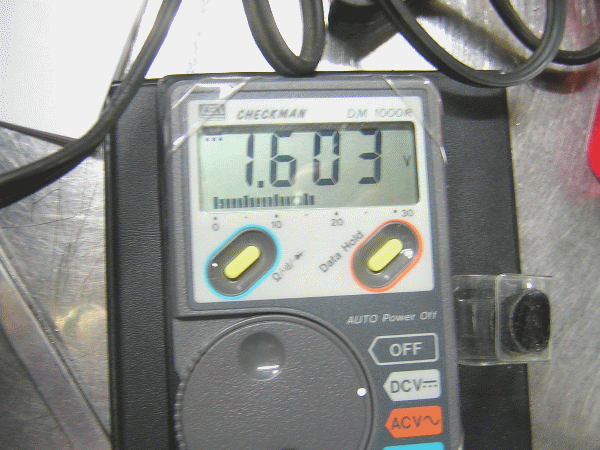

| 上圖:調整到1.6V的壓降(左聲道) | |
|
|
| 上圖:調整到1.6V的壓降(右聲道) | |
|
|
若利用同一個電表會比較麻煩,若使用2個電表調整必須考慮到電表本身的誤差, |
切記偏流調整切勿一次調整到位,應反復慢慢調到額定值 |
|
|
|
觀察30分鐘如果沒有意外,可以感覺散熱器有些微溫,這時查看偏流有無變化,然後量測喇叭端有無輸出直流,如果有直流請調整2個47KVR,此並非調整中點電壓,因為此機內建DC伺服,所以無中點電壓調整機制,調整47KVR是要讓DC伺服動作,以達到控制輸出直流之目的. |
|
|
|
|
上圖:調整完畢關上電源,將10歐限流電阻取下,換上0.47(或0.5)歐5W限流電阻, 將切換開關置放於class A |
|
|
|
|
|
|
|

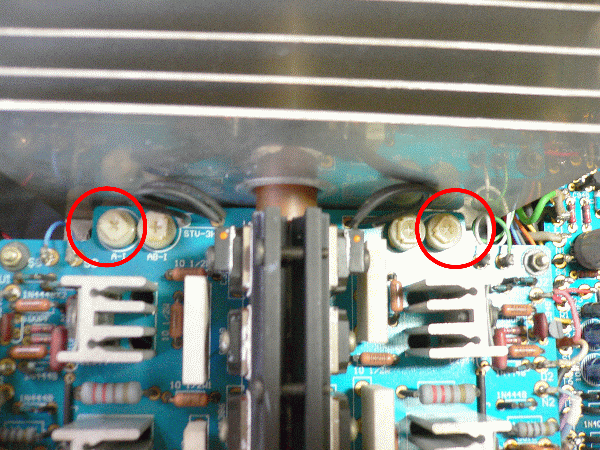

上圖:調整A-I 2個VR,反覆調整偏流至限流電阻(0.47R)2端電壓為0.6V.(0.5歐為0.75V) |
|
|

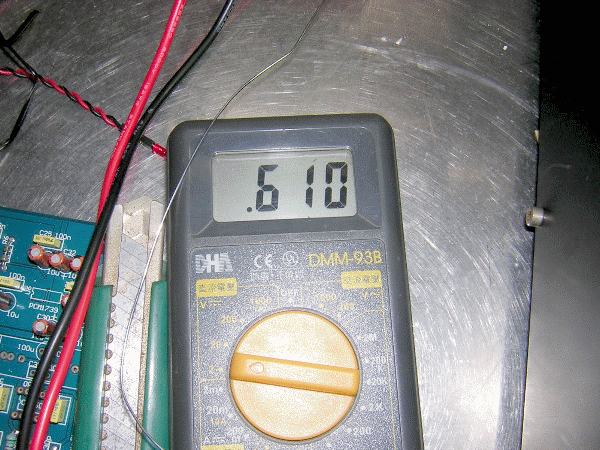

| 上圖:調整至0.6V(右聲道) | |
|
|
|
|

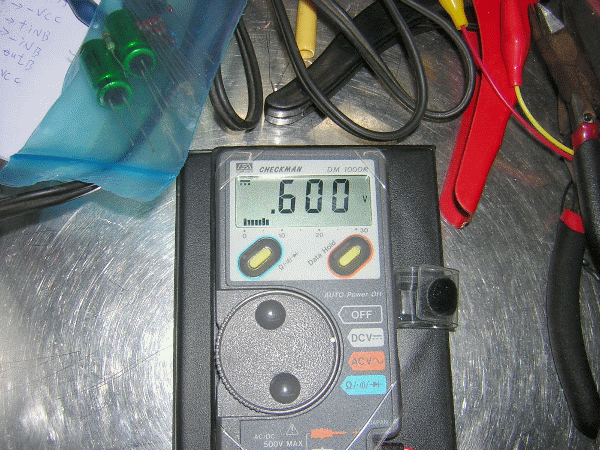

上圖:調整至0.6V(左聲道) |
|
|
|
|
|
觀察30分鐘如果沒有意外,可以感覺散熱器散發出高溫,這時查看偏流有無變化 |
|
|
調整偏流時應注意周遭環境,避免有空氣吹向功率板(呼吸亦應注意),以免偏流調整困難(數值會亂跳 |
|
|

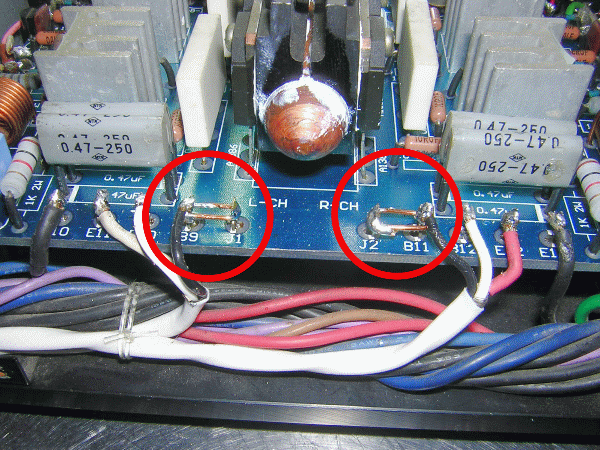

| 上圖:調整完畢將B9-J1;B11-J2取較粗之導線,將其短路.至此可接上喇叭,訊源,享受音樂了 | |
| 本機靜態電流:AB類時偏流為160mA;A類時為1.25A,勿超過AB類170mA;A類1.27A | |
|
|
|
|
|

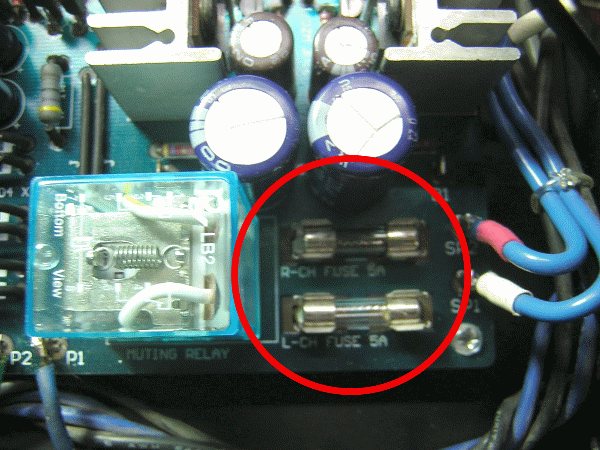

上圖:上電時別忘記裝上保險絲.5A慢融型,這在當初團購零件包中可以找到 |
|
|

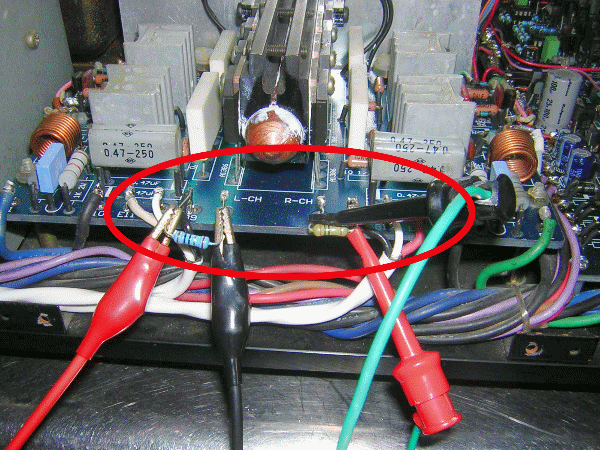

| 上圖:接上限流電阻量取2端的壓降,利用I=V/R來求電流(這很重要喔~) | |
|
|

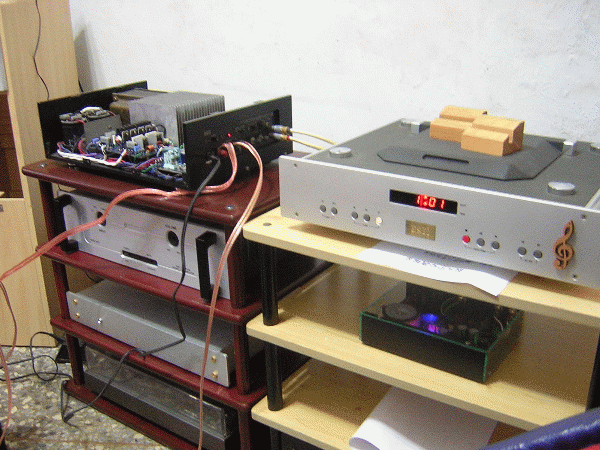

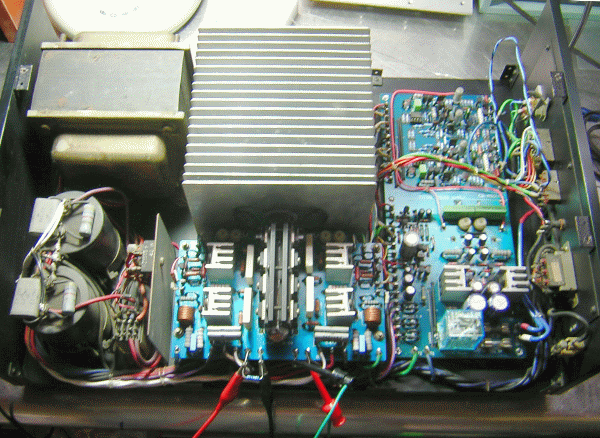

| 上圖:A501調整測試中 | |
|
|
| 上圖:A501開聲了,銘機終於復活!! | |
| 寫在後面: | |
| 這部A501經過一段不算短的時間粹練,到最後終於不負眾望,DS在這段時間以來,也不斷的超越自己,也吸收到許多寶貴的經驗,接下來DS將不斷向前邁進,創造一個又一個新的里程碑!! | |
