	Audio Note Kit 1開箱實錄 by hn702906
	前言:
	要說300B當中最有名且最悠久歷史的套件莫過於Audio Note Kit 1. Audio note的Kit1 300B套件雖然貴，但依然的賣的嚇嚇叫,最低的入門版也要價USD$1499元，更別論最高價銀線OPT版十多萬，往上還有更高的Golden(黃金)版，,這可就是天價啦~ 但在玩diy管機的領域當中，一定要不斷的自我挑戰，記得不知道是誰曾經說過:"一生一定要裝過一台300B，才不會辜負父母師長們的期望，也算對社會有個交待!!" 哇勒~這是甚麼理論?愛玩300B才是真的，弄個對不起父母社會期望就真的太沉重啦~不過那句"一生一定要玩一次300B"，確給我留下深刻的印象也因為如此，當下使用Google搜尋audio note kit1，可找到了一狗票的資料，資料雖多可也也慢慢的消化，等到對Kit1有了更深刻的認識後，也就可以開始準備銀兩，敗家入手去也~ 事前的準備是非常重要的，當Kit1入手後，一定要找個朋友一起分享喜悅，然後你會聽到: 呀~這就是Kit one喔?真大箱，還是國外寄的!!(沒看過國外包裹的小朋友說.) 嘿!!這麼貴你還買下去? 之前你要買的DSLR勒?(之前要買DSLR卻沒買而為我感到可惜的朋友說) 嗯~這Audio note Kit 1我今天是第一次見到，怎麼沒有裝好寄來?(跟本不知道Kit為何的同學說) 阿你買這個是啥?說!又花了多少錢?(老婆說) ...........................................................(一旁搖頭的小孩,因為看到爹媽氣氛不好,怕池魚之殃不敢說)

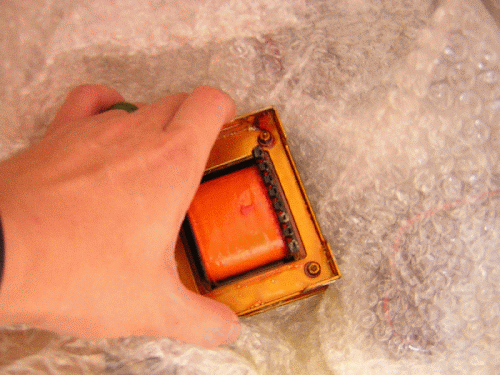

	上圖:Audio Note Kit1所附的變壓器,夠大夠重,光稱斤賣也不少錢吧?看看拿起來的那一霎那,都變成雄貓了~(謎之音:跟熊貓有啥關係?明明就不想曝光.)
	喇賽完了，言歸正傳，讓我們從開箱一起來試試這Audio Note Kit 1到底有何魅力?

	上圖:寄到手上的包裹，不過真的蠻大箱的

	上圖:箱子的另一個角度，搭配一早的晨曦，散發出"我很貴"的味道

	上圖:從加拿大Brian Smith買過來的Audio note Kits，目前Audio note是完全委託Brian Shith銷售所有的Audio note Kits事宜，auduo note本家不賣這玩意兒啦~

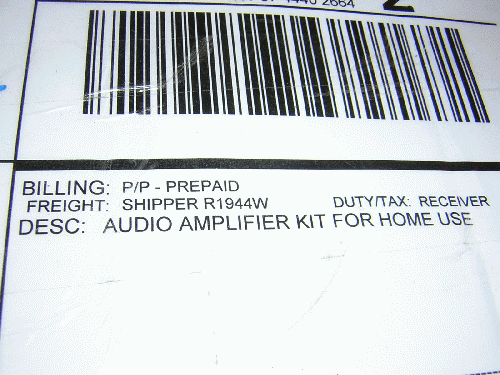

	上圖:箱上描述的是"家用音響套件"Audio Amplifier Kit for Home house

	上圖:開箱的一瞬間，首先是看到許多的PP氣泡袋，與填充的材料

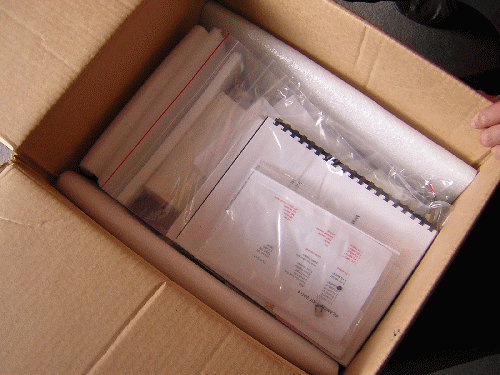

	上圖:再往下挖，本尊出現，一包包的密封袋中是期待以久的Kit 1零件

	上圖:好~讓我們以恭敬的心情取出第一包

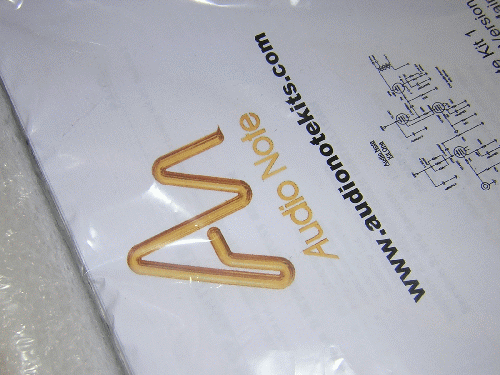

	上圖:這是Audio Note的Kit 1說明書，厚厚的一本，上面還有AN的廠家字樣

	上圖:這一定要特寫一下，驗明正身，果然是本家!!

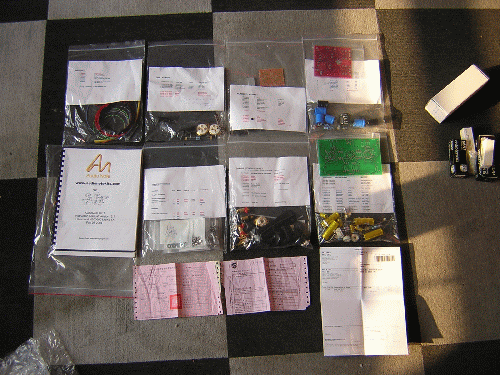

	上圖:隨即取出所有的零件包，共有8袋，每袋都有編號及零件表，排排坐，吃果果

	上圖:努力的排列零件以供拍照的"猜猜我是誰?"葛格.

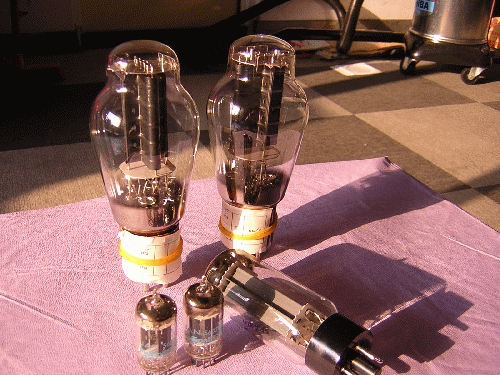

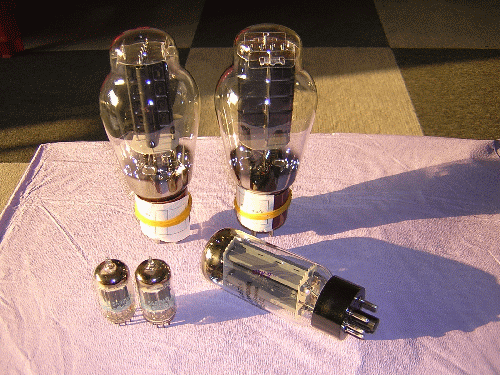

	上圖:原廠所附的真空管，共有6SN7，300B，5687，整流管是5U4GB

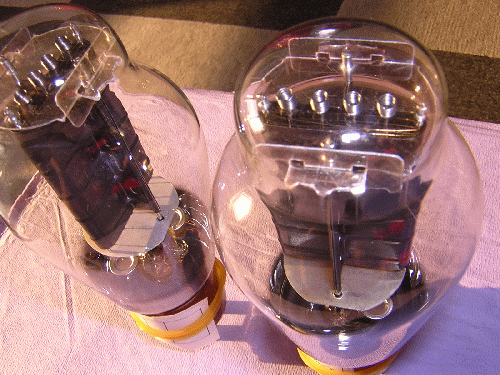

	上圖:打開300B拍張照片，還有配對喔

	上圖:全部管子大集合

	上圖:就這幾支管子

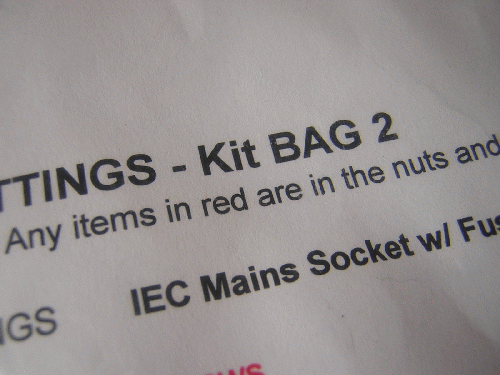

	上圖:零件包中的編號單子(第1包),包括每袋中的零件當詳細列出清單

	上圖:零件包中的編號單子(第二包),，這包應該是MainPCB所有的零件包

	上圖:零件包中的編號單子(第三包),包括每袋中的零件當詳細列出清單

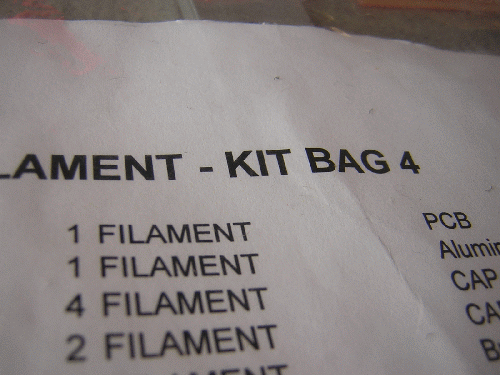

	上圖:零件包中的編號單子(第四包),這包應該是穩壓線路所需零件包

	上圖:零件包中的編號單子(第6包),包括每袋中的零件當詳細列出清單

	上圖:零件包中的編號單子(第7包),這包當中都是線材

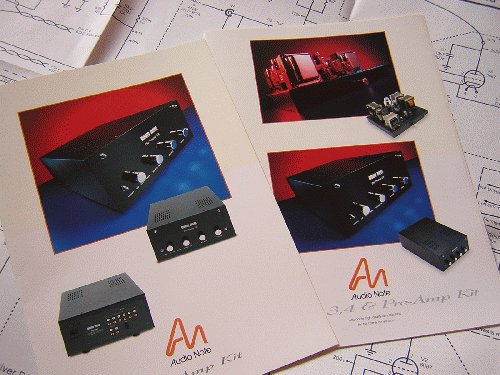

	上圖:這是Audio note所附上的彩色型錄,裏面是所有Kits的介紹

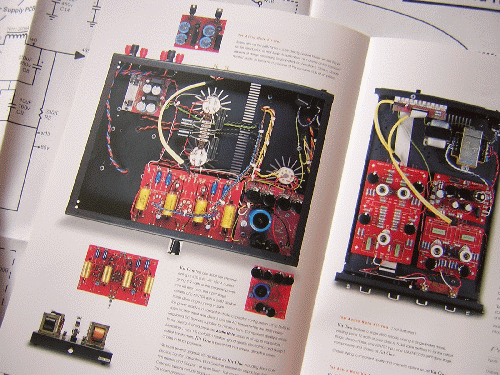

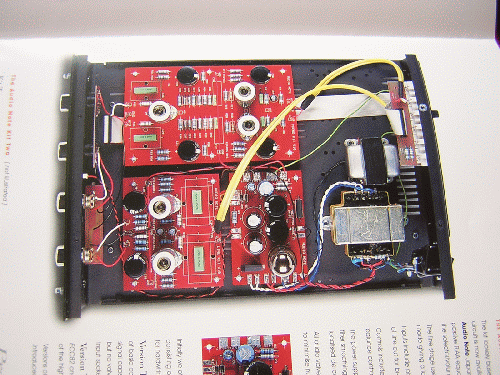

	上圖:型錄中的Kit-1介紹

	上圖:另一款介紹

	上圖:型錄的封面

	上圖:另一頁詳細的介紹

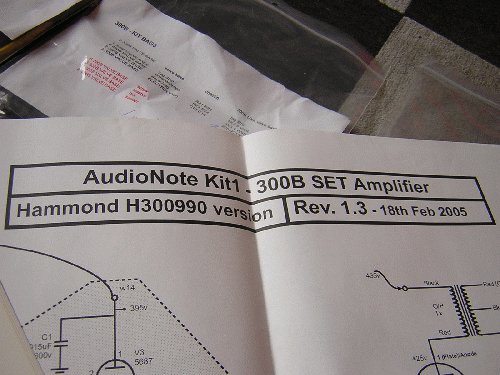

	上圖:打開Kit-1的線路圖,，還真不是普通的大張，,是怕看不清楚嗎?

	上圖:足足有8張A4尺寸加起來的一大張線路圖，包括配線簡圖也寫的很詳細

	上圖:有夠標準的全尺寸線路圖,，DS以後也來印個幾張DS 2A3 Kit看看

	上圖:再來看看Kit-1的線路主要PCB版

	上圖:共有三片PCB,這是第二片,，燈絲穩壓

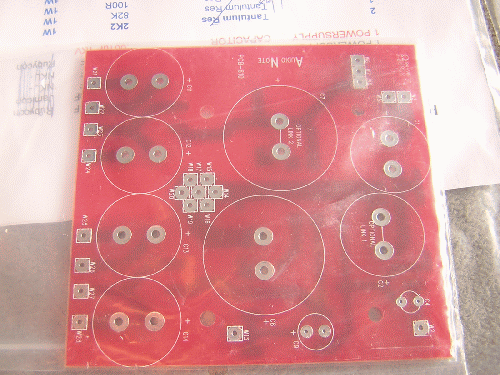

	上圖:第三片,是電容穩壓濾波板,不過很奇怪的是,三片PCB為何要三種顏色呀?

	上圖:三片PCB大合照
	寫到這邊真的有點累，但還是得繼續給它用力打字，不過看到這裡，我們可以明白Kit -1所有的零件都是有條不紊的整理好，給使用者能夠快速的上手，從收到包裹的那一刻起，Kit-1 就開始散發出它的魅力，連開箱都是感動.

	上圖:PCB與線路圖比例的照片

	上圖,有著AudioNote字樣的PCB

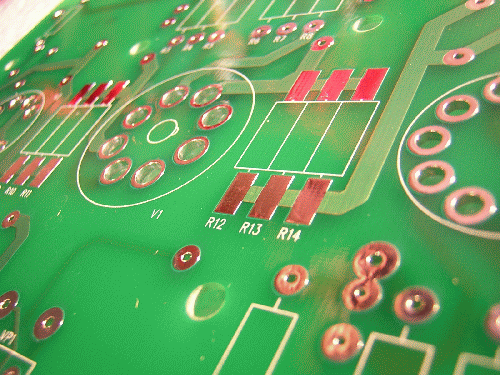

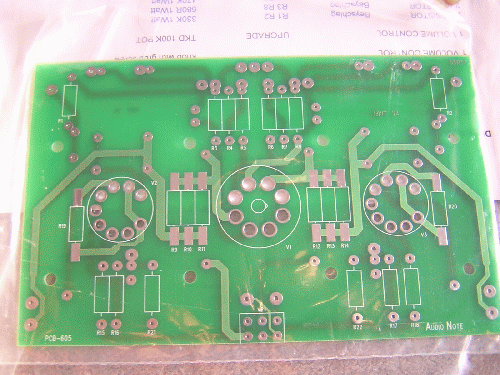

	上圖:主PCB板特寫一張，不貫孔的焊接方式可以迅速的更換零件

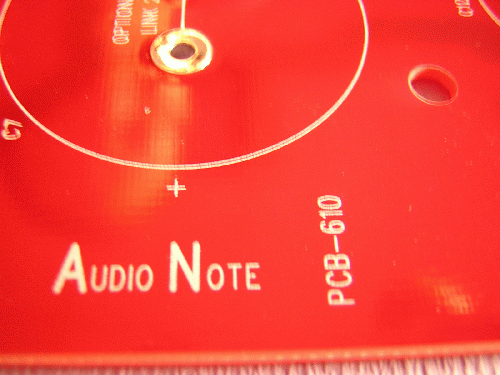

	上圖:另一張的PCB近照，這是高壓穩壓線路模組，編號是PCB-610

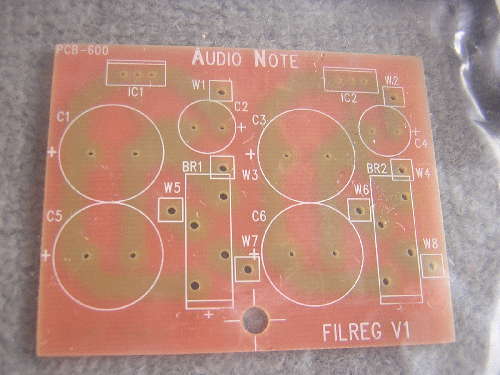

	上圖:另一張的PCB近照，這是燈絲穩壓線路板，編號是PCB-600
	好了，看完到這理，讓我們接下來看看零件包中的"奇珍異獸"，發燒補料來也~

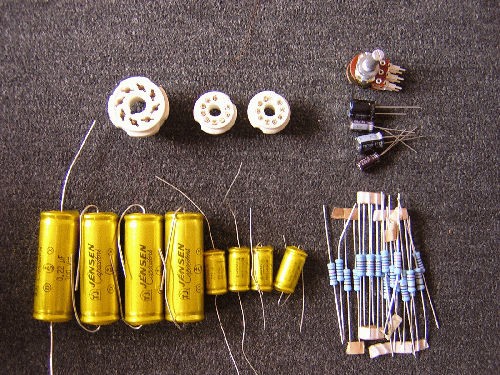

	上圖:主要線路當中所使用的零件，Jason電容可說是閃閃動人，用在交連部份可以說是相得益彰, 另外電阻是使用1W金屬皮膜的精密電阻，相信這就很夠使用

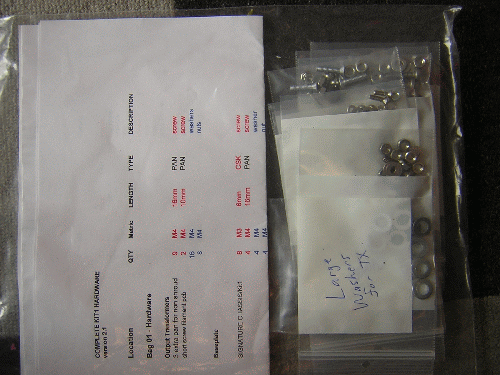

	上圖:這一包是螺絲包，各種螺絲都包好並註明了用處及數量

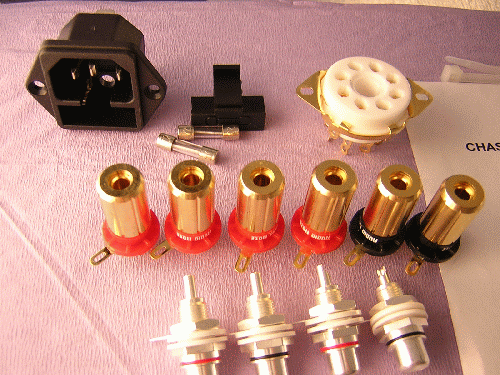

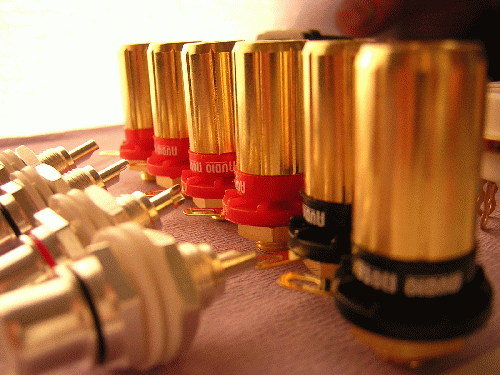

	上圖:再來是零組件端子包，有3P電源差座(還附上二個保險絲)，8P搭棚管座，喇叭及RCA銀端子座

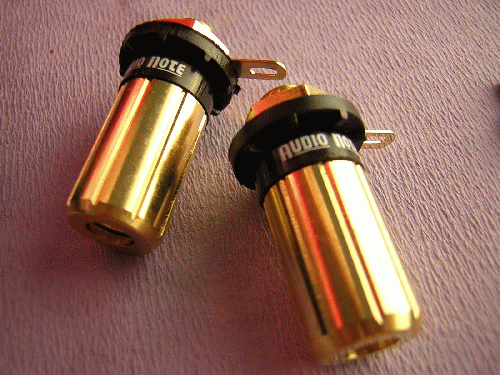

	上圖:Audio Note字樣的喇叭端子，質感真的很好，有點捨不得用下去說~

	上圖:這是Audio note喇叭端子近照，上面印刷是Audio Note幾個大字

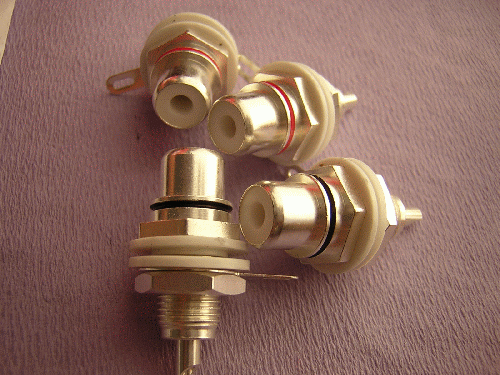

	上圖:Audio note的銀RCA端子座，銀的耶~真的捨不得裝上去(看來這個要先換起來，用CMC的頂著先)

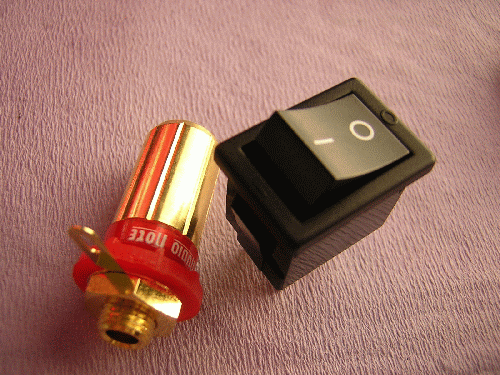

	上圖:這是有一些些小失望的地方，開關是用四方型的橇橇板開關，若能用長柄鍍銀的就太完美啦~

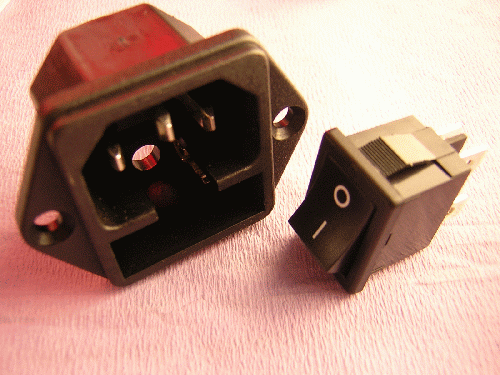

	上圖:3P電源插座及開關的合照，這3_電源插座小弟有用過，別看這模樣，質感可不比IEgo的差喔~

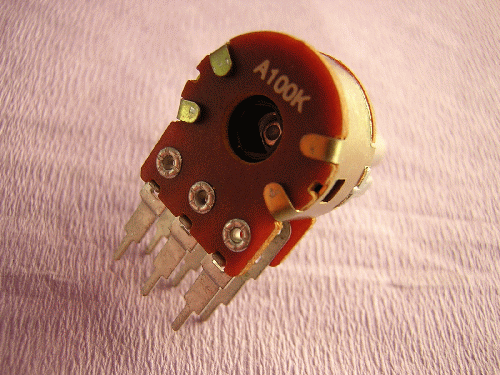

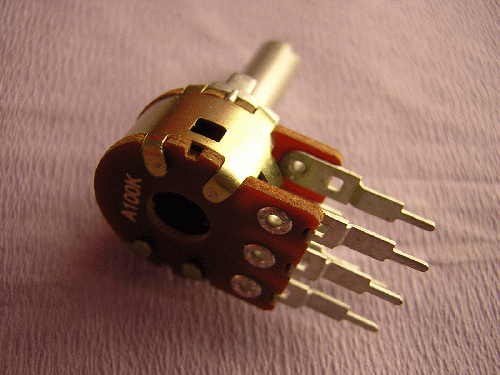

	上圖:這就要好好的說一下了，50多K的套件竟然是使用碳模VR?莫非機關就在這裏面?

	上圖:好!!讓我轉個角度，看看後面會不會有不一樣的地方?好像沒有任何不同耶~

	上圖:再轉個角度，從旁邊來看，越看越像電子街賣的一個20元的VR

	上圖:真的耶~真的是一般使用上碳膜的VR耶~不知道應該怎樣安慰自己?
	我想到了!!應該說"連Audio Note Kits使用都是碳膜VR，你的套件有人家貴嗎?買一個價值比套件本身貴的級進VR有必要嗎?"，這種阿Q的想法確實能讓我自我安慰一下，不過最後還是會換上Weason的級進VR啦~~

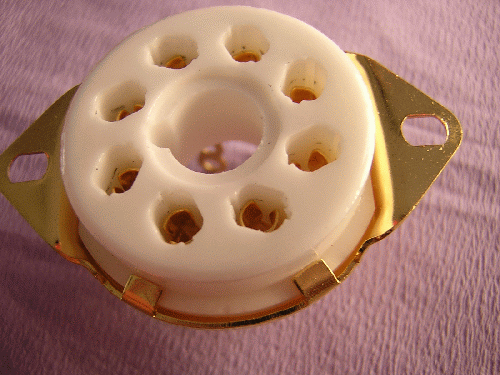

	上圖:Audio Note所附的鍍金整流管座，不過我還是換上Omron的比較"燒"一點.

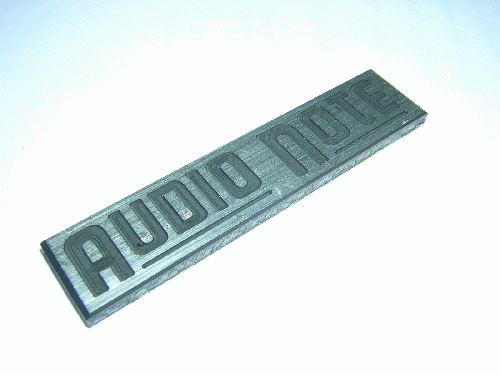

	上圖:嘿嘿~Audio Note的門牌出現!!最貴的就是這一張啦~這種材質我之前有用過，是上面一層鋁覆上塑膠，然後用刻出來的就會產生二種不一樣的顏色，這材料忘記叫甚麼名稱，一般的電腦割字店都有

	上圖:Audio Note所附上的線材，長度及整個撥皮焊接都已經幫我們做好了，還貼心的用熱縮套給包好，方便我們可以使用.

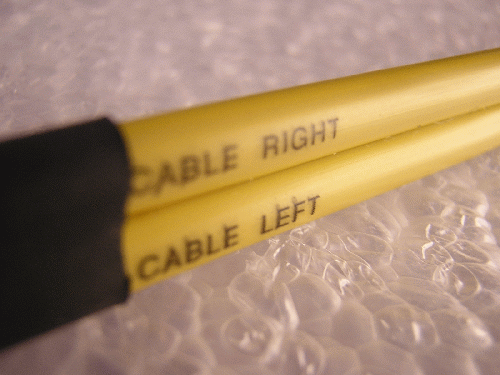

	上圖:還有分左右喔~這樣一定不會接錯!!

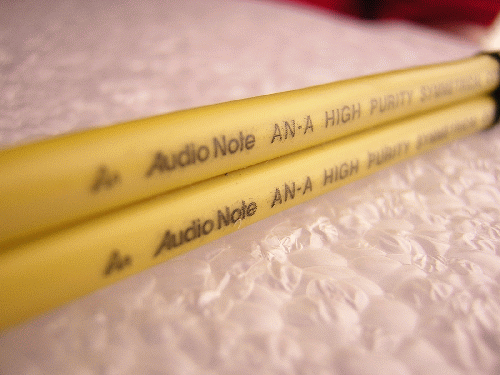

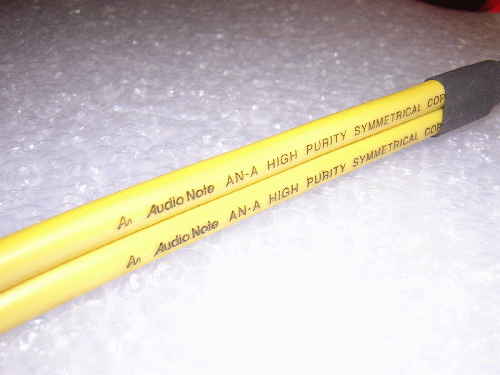

	上圖:線上印刷的是Audio Note的名稱，真給人有專業的印象!!

	上圖:同一條線二端頭的比較，Gnd很貼心的為我們焊好了(這一條是VR到PCB訊號線)
	最後面也就是Audio Note的專業--變壓器及OPT，也就是貴死人也是重死人的鐵心原件，這些東西往往是放在紙箱子中的最底層，就讓我們來皆開這神秘的面紗吧~

	上圖:這些變壓器被包的好好的躺在紙箱的最底層，共有四個，分別是一個電源(PT)，一個Choke，二個輸出變壓器OPT，這些經過長遠旅途來到臺灣的寶貝，當然要慢慢的拆開~

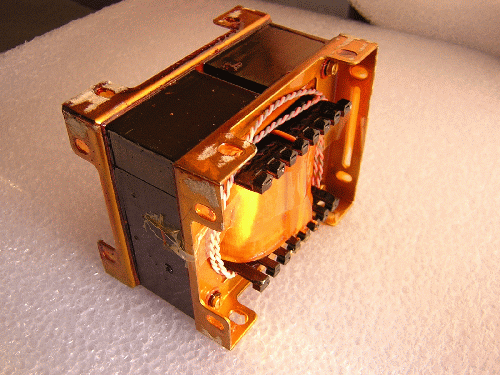

	上圖:將~將~將~將~本尊出現，這一個是CHOKE，表面浸凡利水後有金色的光彩，讓我們接著看

	上圖:取出CHOKE，份量是很有重的

	上圖:這不是倒立，固定架本來就是適合正擺與橫擺二個角度皆可，但外罩是沒有附上寄來(殘念)

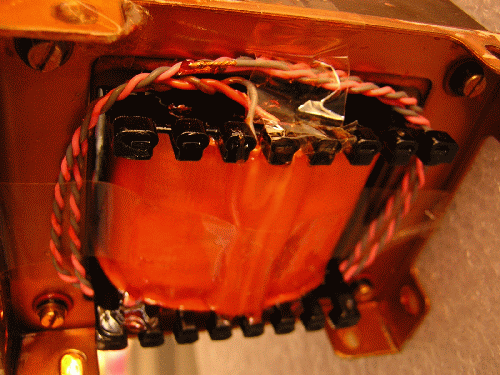

	上圖:Choke出線部份的近照，花線已經絞繞好並且用膠布固定住，要用時拆掉即可

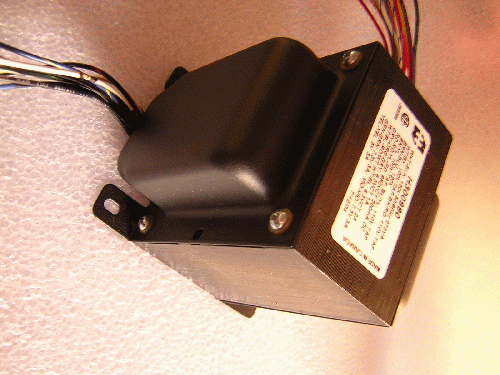

	上圖:電源供應器(PT)出現，這塑料外殼還真有味道呀~

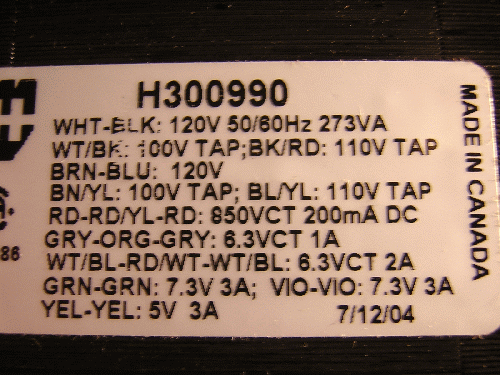

	上圖:為了要符合許都國家電源，這變壓器出線還真的蠻多的，輸入就有100V(日本)，110V(臺灣)，120V等等....的初級.

	上圖:產地是加拿大，不過我有去信問過Audio Note，回答是這是Audio note的變壓器沒錯，不過心理還是覺得怪怪的

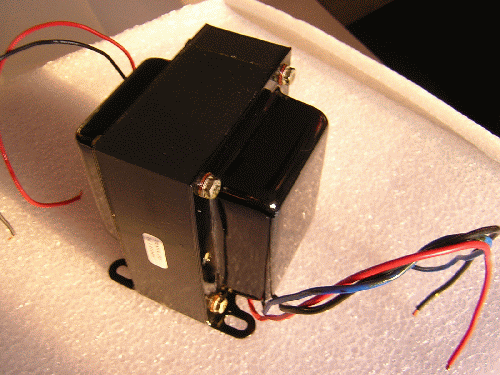

	上圖:Audio Note的輸出變壓器(OPT)

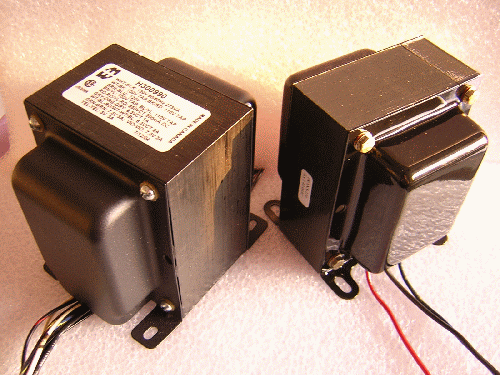

	上圖:左邊的是電源供應器(PT)，右邊的是輸出變壓器OPT

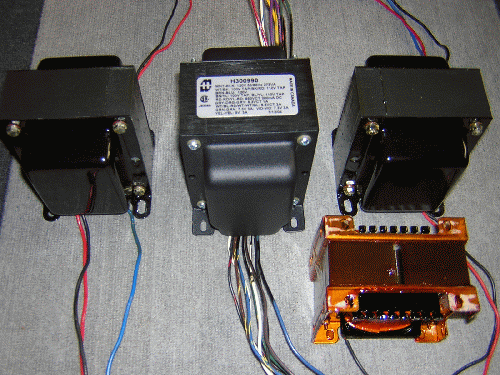

	上圖:鐵心原件大集合，中間的是電源變壓器，左右二邊的是輸出變壓器，前面的是扼流圈
	最後最後的就是機箱，我拿了原來的Audio Note的機箱仿製了一個一模一樣的黃金版，這一個機箱連真空電鍍PVD共要價5千5百多元，2mm不鏽鋼鏡面機箱，很重很重，我共做了2個，打算來裝一台全搭棚的黃金Audio Note Kit 1 300B，我的打算是融合日本上杉佳郎與英國Audio Note，打造出一部DS精神的K1-300B(連名字都想好了，叫K-one)，有了這樣好的機箱，不免的拍張美美的沙龍照，請看以下:

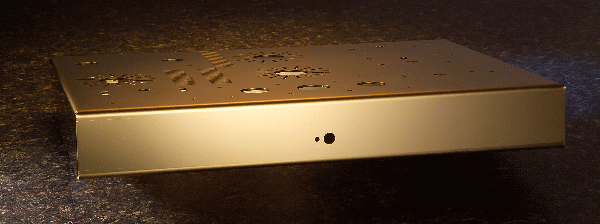

	上圖:以1:1全部仿造AUdio Note Kit 1機箱正面，PVD真空鍍金，打造可能是國內唯一的一台黃金版本K-one

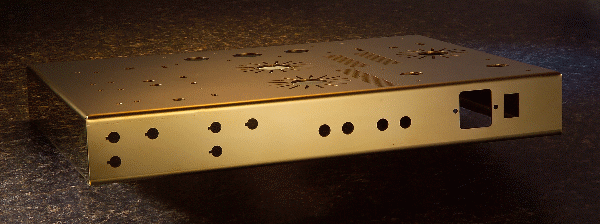

	上圖:這是背面，都是一模一樣的機箱，厚度還有加厚為2mm不鏽鋼

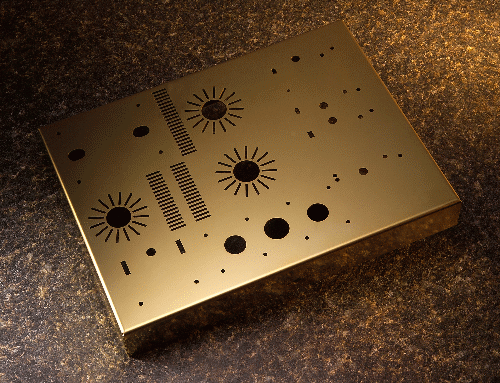

	上圖:上視圖，所有Audio Note 孔位都是一致，將來可以無痛換上原來的Kit-1零件

	上圖:將背景去掉，這樣清楚的很，黃金版的真的高貴極了，這機箱真是爽度100%呀~
	結語:在有限的成本下(這樣全部弄起來大約NT6萬多，含加拿大到臺灣的運費)，打造出一台自己的K-one，那成就感是無法比擬的，我還打算將OPT的外殼拿去電鍍，讓整體都有一致性，從自己手中一點一滴完成那份快感，不是用金錢就可以買到. 爾後會將這台K-one慢慢完成，所有的步驟也會用相機一點一點的慢慢記錄下來，再貼上來給大家分享.
	hn702906於2006.05.08隨筆
