摳男的 Kit One 300B (PART 2) by 金維中
	要進行這一部分之前，在實作PCB的時候發現一些問題：許多的線最好還是在焊接外接線時才來進行HardWirding 的接線工作（這個所謂外接就是電路板或是裝機說明書之中有註明的W）；因為外接線的線徑大小跟雞眼釘差不多，先上線、或先接線都會使的後續的外接線工作變的很尷尬；所以很大部分的線路板接線的部分就空著，想說等到安裝時才一併進行；如果您還沒有動手就請注意一下這一點！
	PCB 差不多搞定之後，接著就是比較傷腦筋的部份了；電源變壓器以及軛流圈（Choke）是爭議疑議比較少，容易搞定的鐵心元件，所以一開始打算搞一部 K1的時後，我是直接找我認識多年專門在幫一些外銷醫療器材公司做變壓器的朋友訂做 但是輸出變壓器的選擇就沒那麼容易了；市售可選擇的品牌種類那麼多，國內外現成販售輸出變壓器幾乎每一家都有在賣給300b使用的規格，加上各家門派以及不同喜好、不同音色，輸出變壓器的挑選都快搞成一門哲學了！
	說實話我自己也拿不太定主意，當時的選擇就有：李大手上的audiokit 所附的加拿大Trans-150以及他自己珍藏一對英國Audionote原廠的單端輸出變壓器、還有他自己原本就在架上賣的輸出變壓器； 而我自己有一對大陸曙光廠鍍鉻的輸出變壓器、堅新香檳金殼的、一對簡便形無外殼洛陽街牌；或是去找我朋友請他特別替我繞一對、當然也可以找Look-T的羅老師幫忙；但是說實話！聲音一定是要可以接受，但是價格當然愈便宜愈好！
	AudioNote 英國原廠所生產給 300B所使用的輸出變壓器之中一共就有 Group A（Economy經濟系列）；Group B（Mid-Price 中價位版）；Group C（The higher categories、、原文很長簡單說就是高價版喇！ ）；然後一顆輸出變壓器從96元英鎊（TRANS-320/IE ）到給300B/PSE 所使用使用銀線的（TRANS-305/03D）一顆2642元英鎊（一英鎊大概等於60元台幣，2642英鎊就等於15萬八千五百二十元）；這個都是原廠網頁上面公開的資料，很嚇人！ 最近國內拍賣網站也開始有網友貼 AudioNote 的輸出變壓器，一顆要價也是從八千到一萬多，說實話不得不想起李大的名言:鐵心就去一大半，意思說真空管擴大機的成本鐵心元件，就大約是擴大機成本一半，錢是小事喇，因為沒有所以也無所謂，但是如果要搞很多錢去湊鐵心元件那還不如乾脆直接去搞一套原廠的來玩玩，至少網路上成品機有人從七萬三賣到八萬，不論搞的怎樣至少還會有一些市場價值，但是如果就屈服在鐵心元件的取捨上，那之前線路板的摳男精神不就白費了?不行!!!我一定要繼續摳下去
	先撇開使用等級或是充滿可任意搭配的幻想之外，很實際的做法就是直接將他輸出變壓器開孔位置取好，再來挑選可以替換的可行性；因為李大的K1機箱使用防彈規格的鋼板、加上醫療規格的鍍金！亮晶晶以及很難鑽孔的情況下，我實在不想冒刮傷機殼的風險去鑽孔（我們公司那一部可愛三速桌上型鑽床我看也搞不定唷），所以當然最好是現成的孔位都相同的是最好的喇！
	我也曾經直接寫信去問Audionotekit 的主持人 Brian Smith 有關另外買一對輸出變壓器的金額，他的答覆是一對輸出變壓器要美金365元另外變壓器黑色外罩（Cover）一對20元，這一個價位還不包括加拿大到此的運金，實在是有夠辛苦的價格！

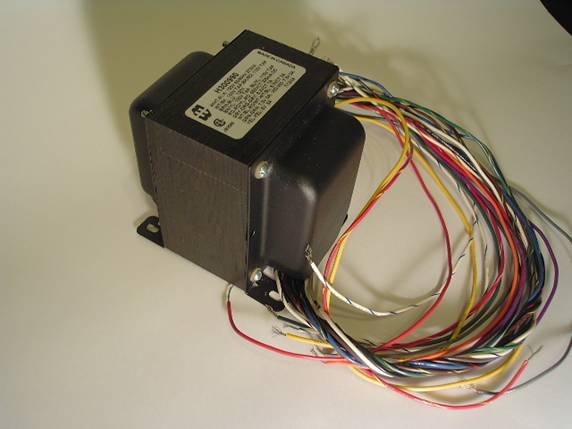

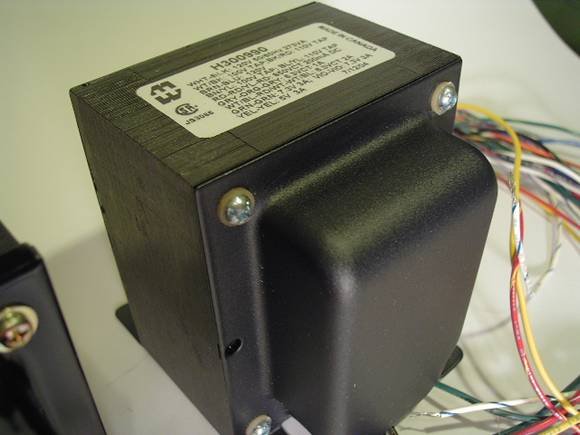

	這就是李大隨機附的電源變壓器，上面就直接貼上加拿大製造的貼紙，這一個廠牌的變壓器，最近在新一期的管球王國之中有刊登廣告，所使用鐵心是很美式的一邊三孔，但是這一顆鐵心固定還是只有用到四個角。

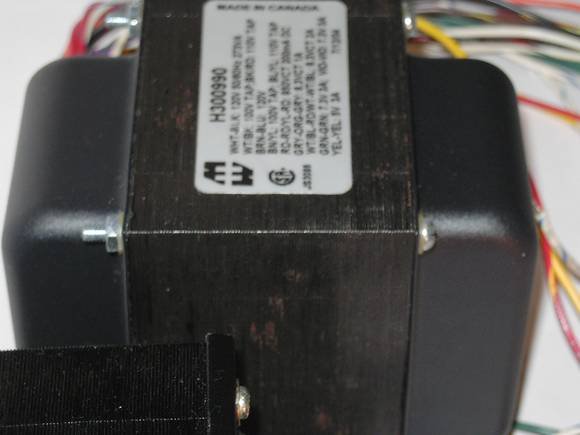

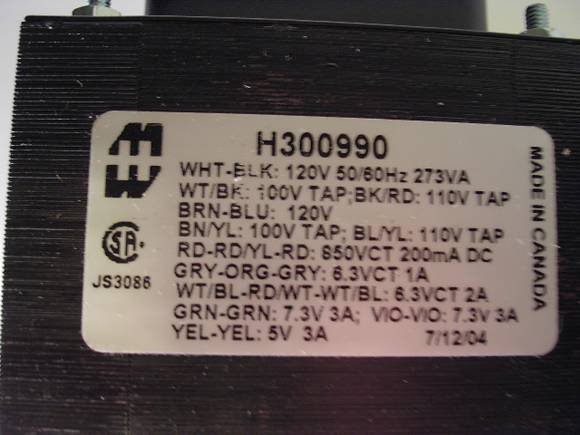

	不好意思相片沒拍好，這一張貼紙就是直接標明規格的，前四行就是初級Primary 也就是變壓器電源輸入的部份，為了顧及全世界的各種不同需要所以搞出這樣多組的初級（請查閱前一篇）；接著第五行 RD-RD/YL-RD：850VCT 200Ma這一行的意思就是：RD（RED紅色）-RD/YL（紅底加黃線）-RD（RED紅色）這就是說明一共三條線兩條紅的以及一條作為中央抽頭的紅底黃色線，三條線的輸出就是425V-CT-425V= 850VCT。
	在旁邊的這一顆就是去找我朋友繞製的電源變壓器，因為它只有單色線並沒有像AUDIO NOTE 一樣的花線，不然也可以採用一樣的顏色來標示，因為我給他線標示的顏色時同樣電壓不同組並沒有用別的顏色，他只好每一組幫我用束線帶固定，仔細看圖中藍灰的線中間橫白白的就是束線帶；所以應該要努力來找一找花線，這樣如果跟說明書來對照時才不至於搞混顏色（不知有沒有網友知道要企哪裡買？）。

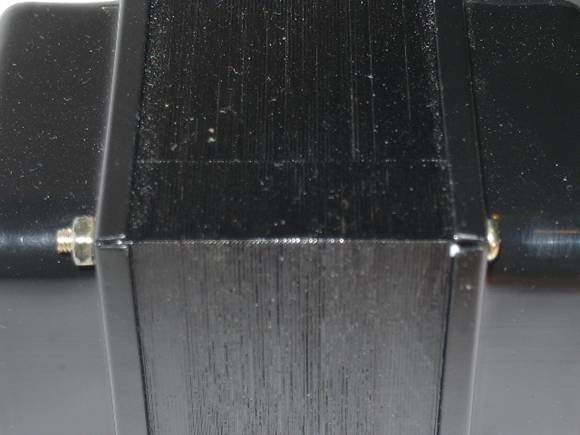

	這是加拿大變壓器的側面特寫，有一些微小的鏽斑，這個只要裝機完成之後利用黑色奇異筆在鏽斑的地方「抹黑」就可以兼具美觀以及防鏽；兩側的外罩到鐵芯的部份是無邊的，而且凸緣的弧度很漂亮；鐵芯敲的比較密集，應該是機器壓的

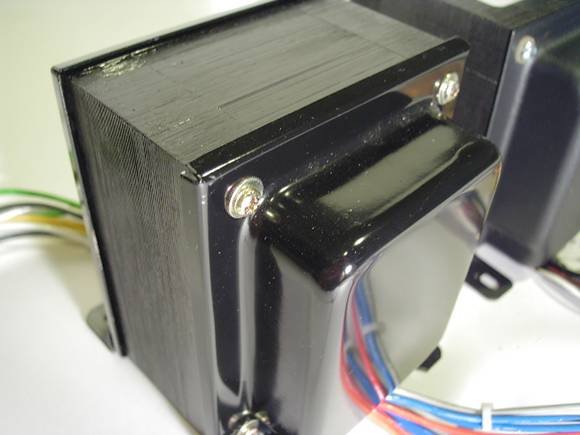

	這一顆變壓器就是訂製的，採用的外罩式有邊的；鐵芯一片一片的，並沒有像加拿大的那一顆那麼緊密，如果兩顆放在一起比較，可以看的出來這一顆是手工敲的；但事實上這樣的間距已經可以了。
	這一張相片是與下一張相片擺在一起的，兩張相片擱一起是要比較一下兩顆變壓器的外觀，加拿大的外觀看起來比較「粉味」這一種半光澤的漆面是比起下面亮光面的漆看起來是比較貴的感覺（加上運費當然貴多了）。
	這一個外殼、外罩看起來的確沒有像上一顆質感那麼好，但是卻感覺比較陽剛、有力，所以也算是各有特色，其實外罩可以在變壓繞製前先跟廠商要，自己拿去烤漆挑選自己喜歡的顏色，等變壓器繞好之後再裝上即可（下次我要試紅丹那一種橘紅色）。

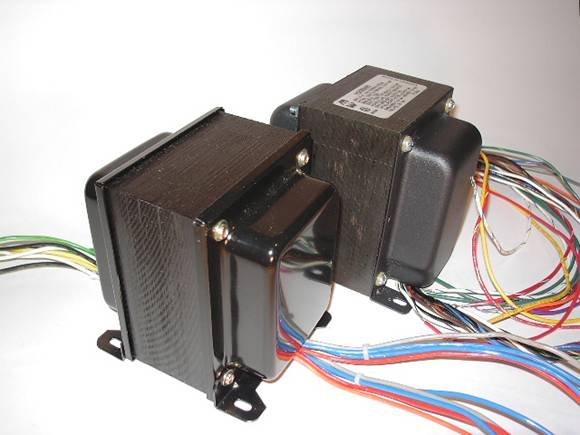

	這一張屁股照片不是用來區分性別，雖然小狗狗、小貓貓分辨性別是用這一種方法，可是拍這一張相片我是想說：唉唷！糟糕，雖然差異不大，但是尺寸的差異卻是存在的，右邊的就是李大的變壓器，雖然我下的規格高於原廠的規格（燈絲都多1安培到3安培，高壓不只200mA而是300mA）但是鐵心部分卻還是小一號；繞製的朋友說鐵心用好一些這樣的鐵心就夠，因為我事先也沒跟他說所以現在頭痛的就變成自己了；要如何解決呢？
	另外一個可能會爆發的奇怪的問題就是「變壓器的延伸線（或稱作外接線）」，原本我沒有注意到顏色的問題，同樣電壓不同組的次級我並沒有在訂單上註明，都採用同一顏色，還好廠商幫我分好；但是?的長度我卻隱約覺得不太對，原廠使用50公分可是我沒特別標明長度，結果我就得到一顆只有30公分長度線的變壓器，不知道這會不會變成以後裝機的困擾；唉唷！如果您也要去訂作變壓器，除了初級、次級的規格；在一次強調：一定要注意這一些規格（尺寸、孔位、線組、線長度）。

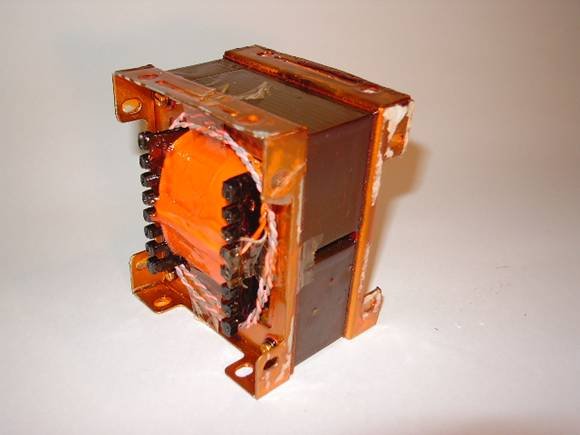

	這一顆就是李大套件之中的Choke扼流圈，紅紅的絕緣水（好像也叫做天拿水）顏色很特別，這一顆是無罩的，而他的外框就是類似原本英國 Audio Note 經常使用的規格，這一種外框是很實用的，因為它就是一個框，但是卻可以使用各個方向的固定，不管你是直放、橫放；轉一圈四個方位都有螺絲孔，據說十多年前台灣也有工廠生產這一款的外框，但是那一家工廠的負責人往生之後，就沒有人製造了。

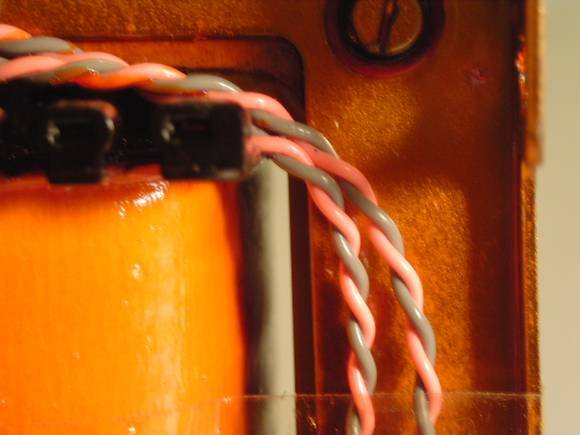

	這一張相片是特別的要拍出正中間的空隙，注意看旁邊的框以及線圈之間（就是在兩條線的左邊那一道白白的），我拿這一顆扼流圈去比尺寸時；朋友疑惑的告訴我；一般的變壓器工廠大部分都不會做出這樣的變壓器，鐵心跟線圈的繞製是應該互相配合的，他只說怪怪的但是不表示意見。（知道的網友可以教教我嗎？）

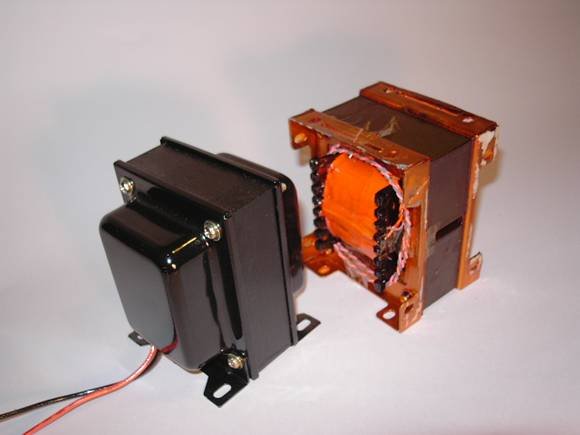

	這一張又是兩顆排排看的相片，這一張可就明顯的看出是台灣訂製的勝出；說實在的外貌真的很重要喇！我仔細的回到原來Audio Note kit 的網頁，他的相片都有 Show 出是包含外罩的，而且沒外罩的這一顆他的孔距並沒有辦法裝在原廠的機殼上面，所以我就積極的建議李大寫信給加拿大的布萊恩，要求他將缺的外罩補寄一組。

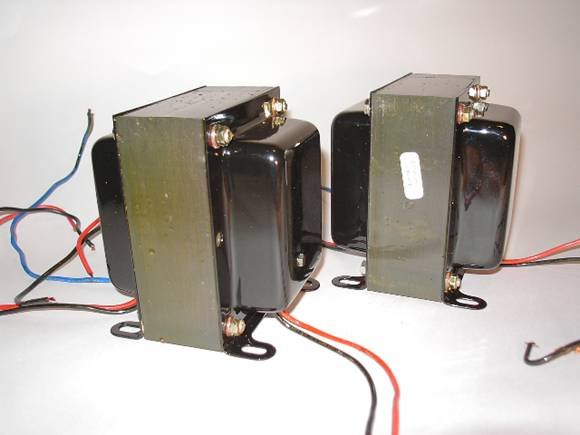

	這兩顆就是從加拿大原裝套件的輸出變壓器，可是怎麼看就是看不出到底是不是真的Audio note原廠輸出變壓器，回原廠網站才發現另一件奇怪的事情，原本放置大量變壓器圖片的原廠網站，已經把 group A 以及 group B 的變壓器圖片都拿掉了，網站只剩下 group C 的圖片，所以並沒有辦法從外觀去判斷究竟這一對加拿大來的變壓器到底是不是從英國原廠所生產的；而且現在運費那麼貴！哪有可能鐵心元件從英國運到加拿大再出貨？所以一直有傳說加拿大出的套件的輸出變壓器很有可能是由電源變壓器所代工的（早知道應該把舊網站存起來，不知道在英國買套件是否也是從加拿大出貨）。

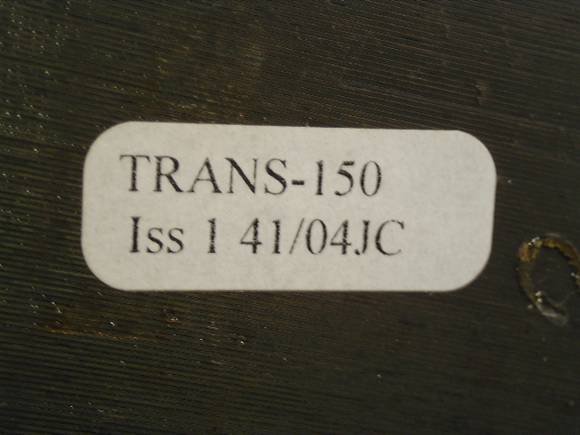

	這一張相片是貼在變壓器上面的貼紙，可是在舊網頁上面的規格 Trans-150並不是給300B用的，現在的套件說明已經改的跟英國的網站一樣叫作 Trans-152（我在寫第一段的時候英國的網站還沒有修改，那時候還查的到 Trans-150但是那並不是給300B SE 所使用的）。

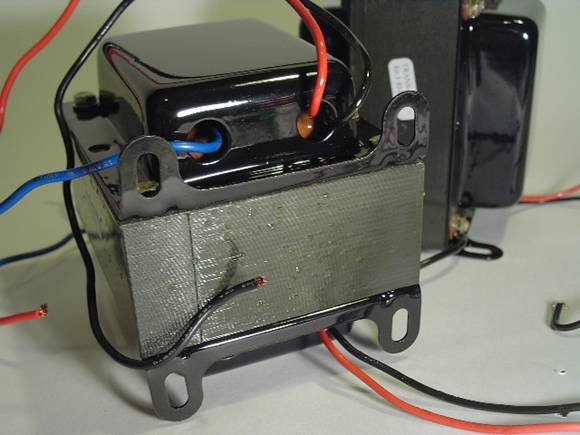

	疑惑是愈來愈深，加上 K1的原廠說明書上面，一開始的前幾章還特別教 DIY 的購買者如何將舊的變壓器外殼（英國 Audio Note的那一種四方向外框，就跟前幾張相片的扼流圈一樣的外框）但是收到套件時卻是已經換好外罩的成品（而且還是換好殼又浸了一次絕緣水的唷，仔細看唷！這一個變壓器的外罩上面以及鐵心都有一層相同的絕緣水，如果真的是從英國去的變壓器再加拿大換好殼之後又浸一次絕緣水、、那我只能佩服加拿大人真用心、貼心的服務）。

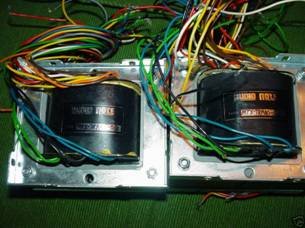

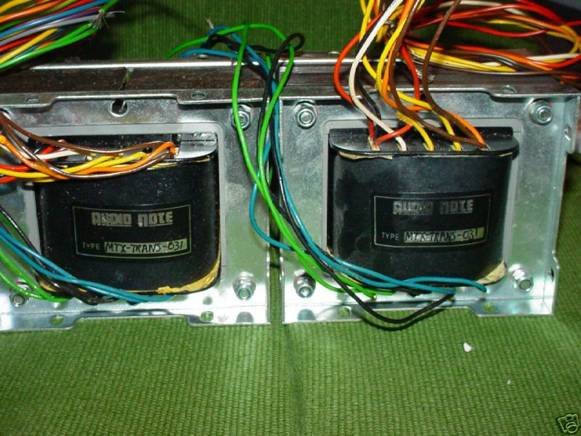

	這一對變壓器就是在李大家裡發現的 Audio Note 的輸出變壓器，型號是 Trans-031這個型號已經是在英國原廠的網站上面是找不到這一個規格，所以應該是早期的產品，可以看的到 Audio Note 所延用的外框。

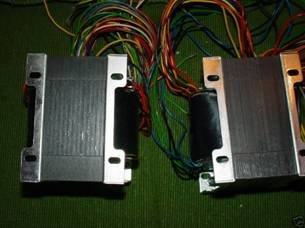

	這是其他的幾張相片，非常多組的線；那時應該是使用多組同時繞但是每一組在線圈之中並沒有接在一起，而是每一組線組獨立有引出線；不過說實話我也看的花花的。

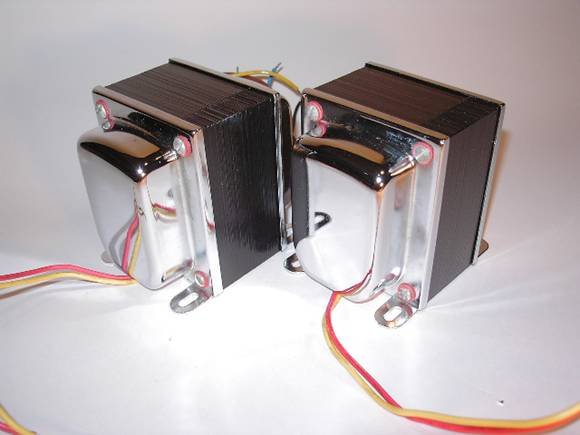

	這就是我曾經裝過的一部300B的輸出變壓器，這是大家俗稱"國王"的音響駭客張文俠前輩網站所備的300B套件，國王說這是委託曙光所生產的特注輸出變壓器，他覺得聲音不錯；既然在搞不清楚究竟加拿大來的輸出變壓器血緣關係，那又何必「孤戀一隻花」？而且這也是目前為止有人推薦變壓器最便宜的一對，加上外貌又不錯；真是完全符合『摳男』的需求！
	鍍鉻亮晶晶的外罩實在覺得物超所值！但是仔細看一下許多的細節尤其是螺絲孔附近比較狹窄的縫可以發現到電鍍層並不均勻，螺絲上面所鍍的鋅也有一些鏽蝕；這應該是放久了才會有的問題，我的作法是拿汽車臘來作為表面的打光以及金屬零件的保護，上蠟應該是無害而且可以有效保護金屬表面的作法。
	這是這一顆變壓器的屁屁照片，對於線路是使用一張簡單的手繪圖影印然後貼到變壓器上面（說不定還是糯米水做成的醬糊所貼），雖然簡單，但是我覺得這很重要，許多變壓器由於年代久遠，沒有標示就變成需要冒險嘗試的無印良品；如果有可能，應該是印膠質的貼紙會比較好。

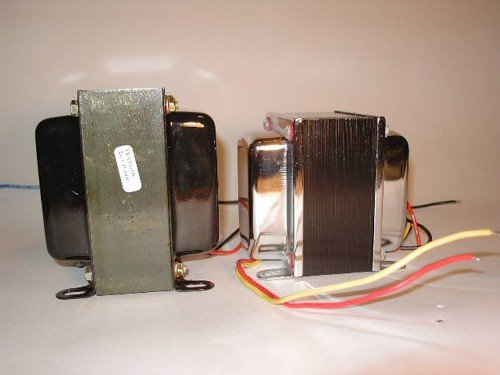

	還是來一張排排站的相片，這個、、大小也差太多了吧？音響界一直有一個傳說，據說輸出變壓器比較大的低頻就會比較足？依照這一種說法來看，英國原廠的高價輸出變壓器「十幾萬那一顆」應該就比套件標準版的這一顆還要好（那一顆將近是標準版的3倍大）；而套件的這一顆應該就要比「摳男版」的還要好？實在有一些不服氣，如果這一顆標準版的並不是英國貨，那聲音真的會比較好嗎？真的很懷疑！

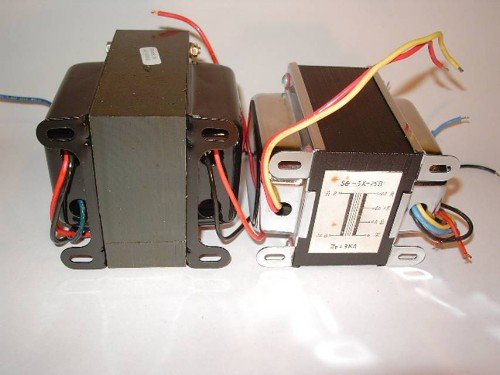

	不過在聲音還沒有定論之前，有一個現實的痛苦問題再度浮現！看過前幾張圖片，看到這一張一定會跟著我一樣說：哎呀！又來了！怎麼辦呢？一開始想起這一顆價廉物美的變壓器時，一度以為尺寸規格是一樣的！（因為 IE – CORE 的尺寸規格是一致的，他不像手捲 C-Core 的鐵皮鐵心是會隨著需求而尺寸不一；所以一般使用幾安培或是耐壓幾瓦的 I E 鐵心尺寸幾乎是一樣的）；所以這一棵變壓器我才會以為是相同規格。
	為了確認究竟差異多大，就開始搬出機殼來玩排排看，金色的外殼真是漂亮，但是也真的很難拍的漂亮，這一種金色的電鍍應該是醫療級，許多必須穿進身體的外科器械就是使用這一種電鍍的表面處理，因為金的成本高卻硬度低，而這一種鍍金法確是高硬度而且對於人體的親和性比鍍真金還要好。

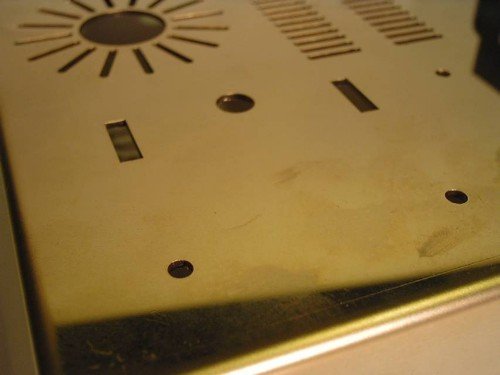

	因為孔位是與 K1一模一樣的訂製這一個機殼，所以這一個裝扼流圈的孔位就是這一個樣子的，一個圓孔一個方孔；這樣的搭配可以隨著扼流圈的尺寸不同，有著彈性的裝置方式；但是也僅限於相同寬度的鐵心使用，寬度不同或者是差異太大可是就沒有辦法「彈性」了。

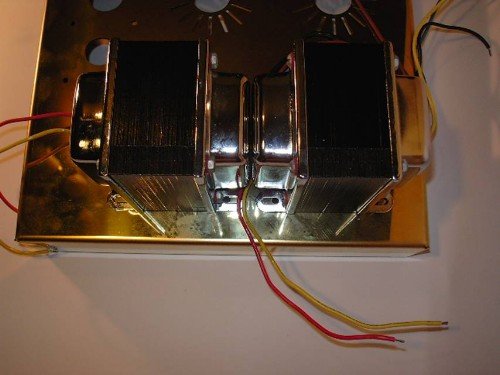

	這就是兩顆輸出變壓器並排的樣子，兩個內側孔位對著機箱上的孔位，就可以比對出四個角落究竟差異多大！

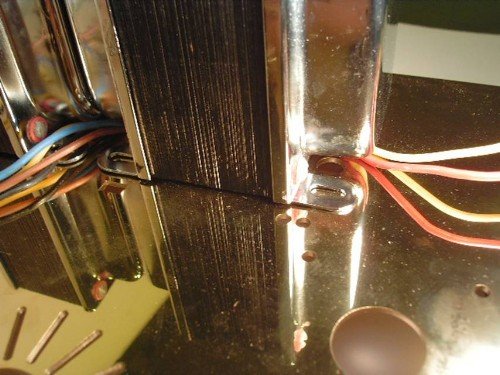

	這就是靠的最緊的樣子。
	這是另一方向，可以看的出來孔位足足的差了一號，為啥有兩個圓孔？僅靠的兩個圓孔其中一個是 300B 燈絲穩壓電路所使用78S05散熱片固定螺絲的孔位，這一個套件是將穩壓線路安排在輸出變壓器的下方；另外的大圓以及另兩個小圓（圖右下方）是驅動板的小九腳管座伸出來的圓洞，而那兩個小圓就是固定驅動版的四個角落螺絲孔其中兩個；變壓器的另外一端注意看有一個方孔那就是另外的一端，實在是尺寸不對。

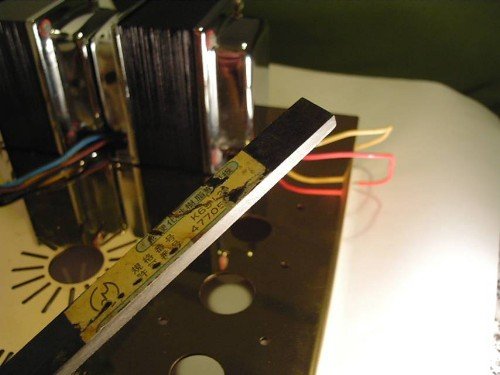

	這就是我目前想到的方法，相片之中橫過畫面的是一條「電木板」，這跟之前用來做電路板的電木板相同，但是這一塊卻是厚多了，後度約半公分，我的想法是：利用沉頭的螺絲釘從下方穿過電木板，將變壓器固定之後再將電木鎖在機箱上面；等於是做一片轉接板（就是仿效其他友站固定管座一樣的道理）；後來我又想到，是不是可以使用木板來做這一片轉接版呢？木板取得容易而且加工也方便，同時木板還比電木美觀多了，又有抑震的效果，不過就等到實際裝機再試囉！

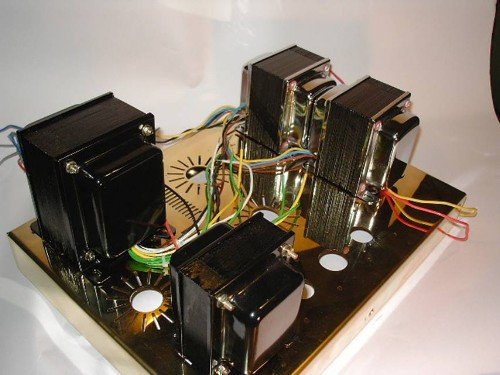

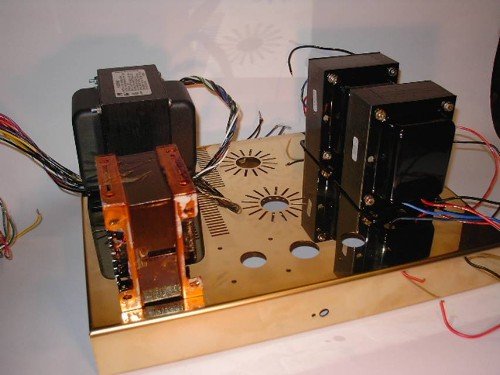

	這就是全部使用「摳男版」的鐵心元件擺上機箱的樣子了，我可是覺得比「加拿大標準版」好看多了！尺寸稍小的輸出變壓器看起比較秀氣也比較細緻。
	其實輸出變壓器可以再擺開一些，這樣子放太擠了！想像一下，變壓器跟機箱之間另外加上一層木板，會不會覺得比較溫潤？如果這樣子做的話同時也解決了變壓器尺寸不符的困難。

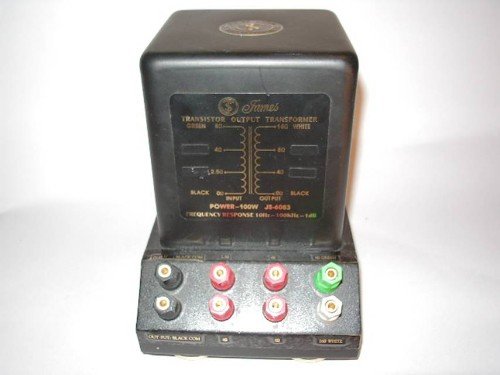

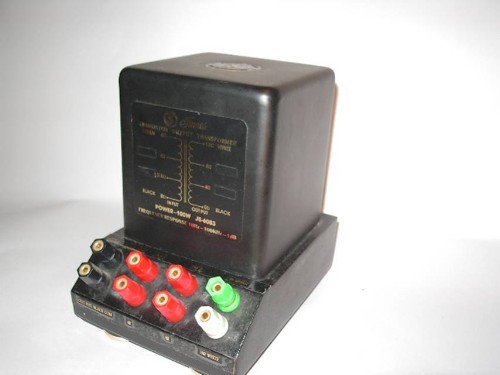

	就拿這一張相片來當這一篇的結尾好了！！為啥會放這一張相片呢？這是一顆堅新所繞製的「電晶體擴大機輸出變壓器」，其實就是一顆輸出隔離變壓器，他的上面裝置的喇叭端子是初級的輸入以及次級的輸出，這不但可以利用不同組抗的搭配來做不同組抗的擴大機以及喇叭之間的匹配（例如16歐姆的喇叭遇到只有8歐姆輸出的擴大機）鐵心線圈還有緩衝的作用，中低頻的表現會比較厚實。
	放這一張相片是因為這樣的一個產品引發了我一個構想；如果我們將不同廠牌的輸出變壓器都裝成這一個樣子，機器上面不要裝輸出變壓器，然後就可以跟不同輸出變壓器「以插換方式來試一試」不同的輸出變壓器，大概找幾種廠牌，號召網友來組一次試聽會，到時後究竟哪一顆輸出變壓器是比較好哪一顆值得就很容易以試聽會的方式來分高低了！
