AVALON NP Searies重低音安裝報告 by DS編輯部 hn702906

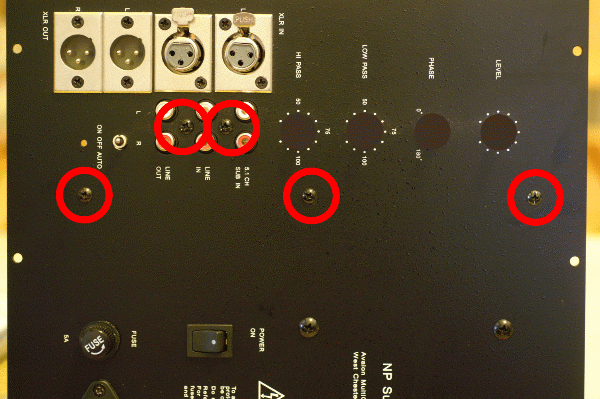

在大家拿到AVALON NP模組後，請參照下圖的紅圈處，共有5個螺絲我們必須要家其卸下，就可以將散熱片與控制面板分離開來，才能將VR安裝上去.
上圖:將紅圈處的螺絲卸下，準備安裝4個VR

VR共有4個，其中三個分別為A10K(標示為A103)，B100K(標示為B104 )，及B50K(標示為B503)，對準孔位後焊好即可.

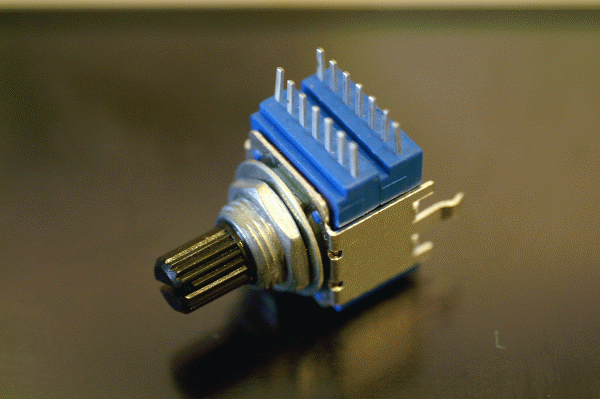

另外還有1個是AVALON NP 重低音的特殊定製規格的VR，就是這個小東西讓我們苦等了好久，這個小VR是要裝在另一片小PCB上的，這片小PCB可以說是AVALON 重低音的Key Point阿~~，有關小PCB我們下面會有詳細的說明.

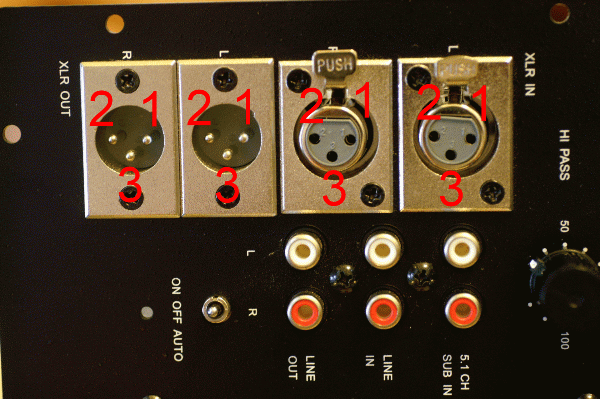

在這之前，我們先看看XLR的腳位圖片:

如上圖所示，XLR平衡接頭分為IN輸入和OUT輸出，在母座(就是右邊灰色的那個)，上面有標示1，2，3腳，而公座(就是左邊XLR OUT輸出)標示是在反面接腳處.

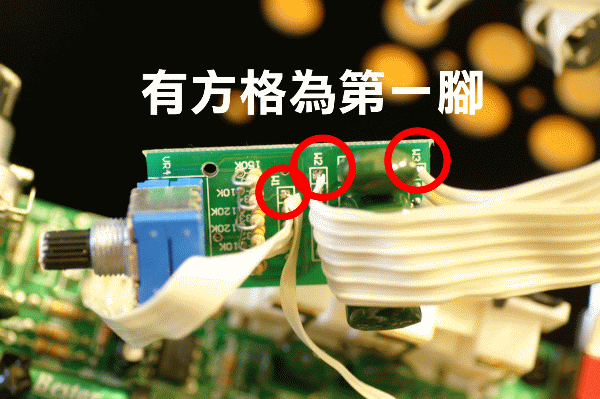

將這特殊規格的VR焊上小PCB後，我們可以看到小PCB有標示著W1，W2，W3三個地方，而且分別用白色的框框畫起來，而白色框框的第一個方格記號，就是第一腳




在W1上已經都焊好對模組的連接線，W1的連接線在大模組的PCB上分別在:
可以看到，W1的2，3，4腳分別接在PCB上標示VR4的地方，而W1的第一腳是接在PCB的另一個地方

這裏是W1的第一腳，裝在PCB上標示為W1-1的地方

再來是W2和W3的安裝，這部份的線比較有點多，不過只要了解原理就不難懂，我們畫了張示意圖，讓大家更能夠輕易的了解，在此之前，我先向大家解釋小PCB的連接線定義.

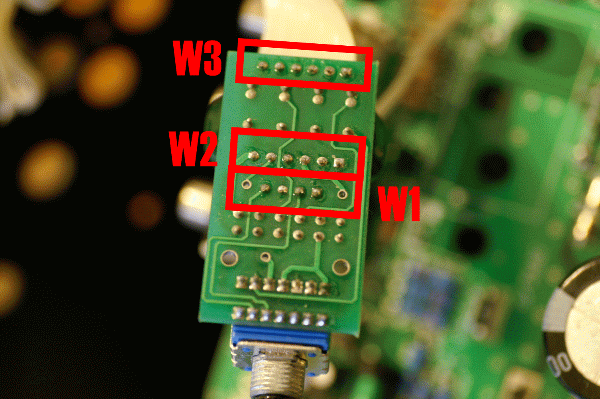

這是小PCB的焊接面，這樣大家看的比較清楚，焊點分為W1，W2，W3三排，W1我們剛剛介紹過了，在此就不多說，W2和W3分別是XLR的IN輸入和XLR的輸出，W2是XLR的輸出，W3是XLR的輸入，每一排都有6條線，工廠出貨是用6Pin的排線，如果想換線的話可以在這邊一起換掉，看各人喜好.

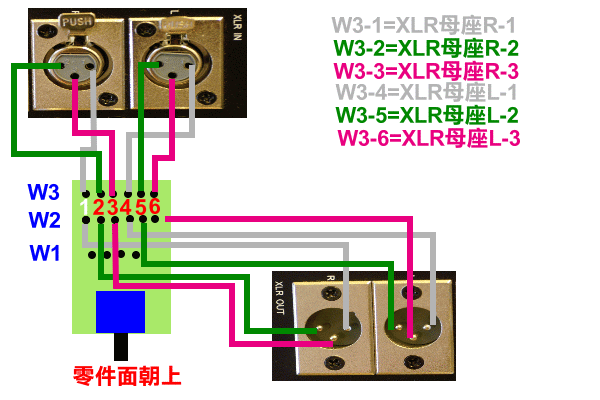

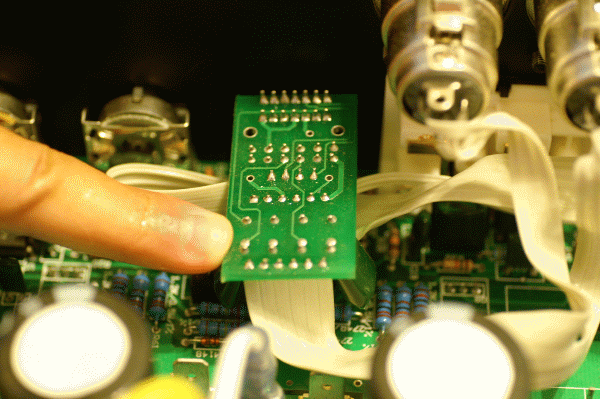

安裝線也很簡單，將小PCB的零件面朝上，由左至右為1~6腳，共有二排，我將圖上面的線用三種顏色區分，大家比較好理解，將線安裝好後就可以把模組PCB鎖回去，在鎖回去之前，小PCB要先裝好，並且反過來安裝，如下圖

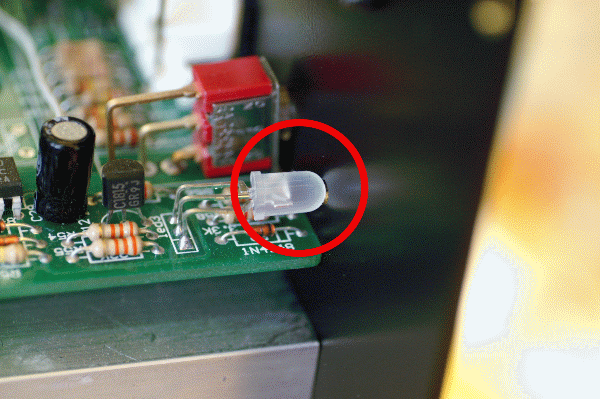

在安裝回去時，記得把PCB上的LED對準鋁板的開孔位堵住，這樣才看的到燈號.

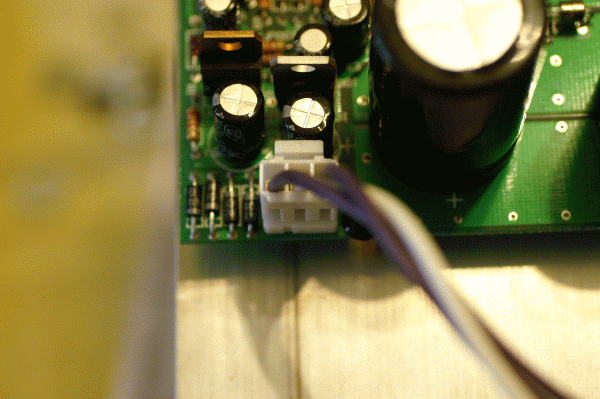

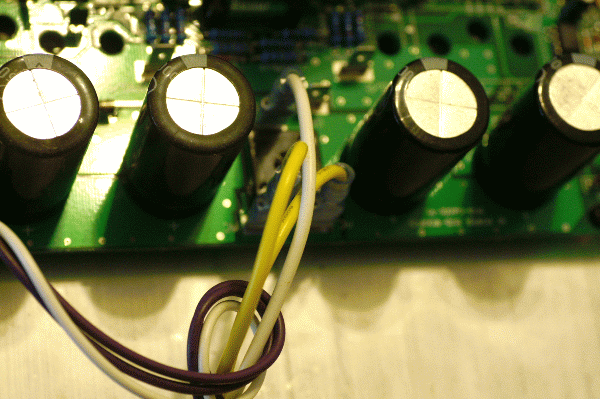

電源的接法，將紅--白--紅線組裝在圖上的插Pin

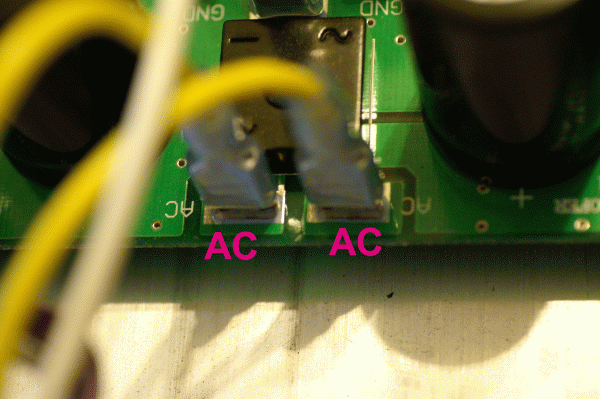

上圖，AC部份安裝示意

上圖，另一組電源安裝.

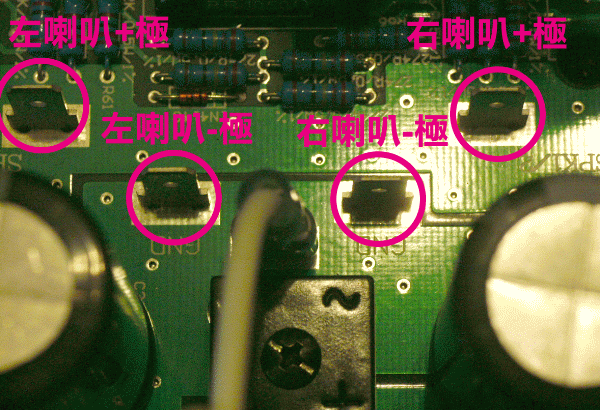

喇叭的安裝，AVALON NP共有2個喇叭，所以共有4條喇叭線

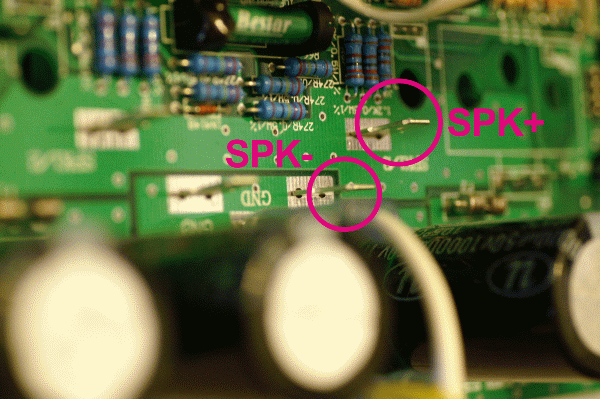

上圖，右邊喇叭線接這2個Pin腳

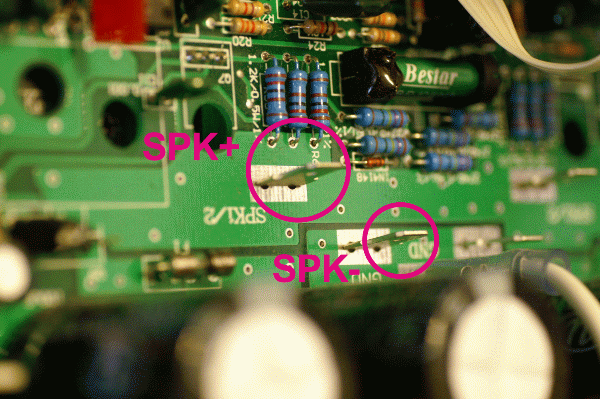

上圖，左邊喇叭線裝這個Pin腳

請注意，整個VR的安裝是很簡單的，請不要動到其他PCB上的任何零件，因為在模組出貨前都已經有QC並測試調整過了，隨便更換模阻上的主被動零件會導致不可預期的錯誤，請大家細心的安裝，感謝!!
