改機小道具 --- DS恆流源PCB 鄭豪 3月22日於矽谷
|
| |
引言
|
用BJT和FET組成的恆流源相信各位在晶體機上己經看的多了 ，但是在真空管的機器上就少見.，這可能的原因是大部份的管機線路都是淵遠流長,，從”遠古時代”流傳下來的，
再加上增加管子做恆流源,，在經濟上有其不利的因子，其實恆流源在管機上的應用也是很多，而且如果用半導體來做恆流源更有體積小，效率高，價錢便宜等優勢，就在這情況下我設計了二款半導體恆流源PCB.
|
|
| 這恆流源PCB有二個版本， 一個PNP的是Source(流入)，用在從正電源到主電路，一個NPN的是Sink(流出)，用在從主電路到負電源(或地)
，舉例來說，NPN的Sink可以做為差動放大的尾端，陰極隨藕的尾端，取代功率級的陰極電阻等等， PNP的Source可以做為屏極負載， SRPP中間的電阻等，用途非常寬廣. |
| |
公式計算及推導
|
|

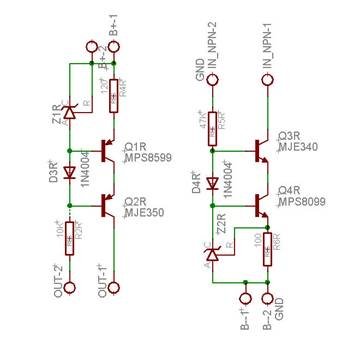

| 上圖即為電路. PNP的恆流源由Z1開始，由於Reference和Cathode短路所以R4的壓降為: |
2.5V – 0.5V (VBE of Q1) = 1.8V
|
|
| 全電路的電流即由R4決定， D3為 – LED 或用二個二極體串聯，提供一固定偏壓給Q2. Q1為普通小電流低雜音晶體， Q2則是串疊(cascade)晶體,
主要用來增加輸出阻抗及負擔大部份壓降， 若是在大電流，高壓的場合可用MJE350加散熱器來用，若電流不大也可用2N6520，2N5415，TL431則為常用Shunt
Regulator， LM431 也可用. |
| |
NPN的恆流源推導大致和PNP相同， 但R6上的壓降為2.5V，全電路的電流即由R6決定，D4為 – LED 或用1N4004，提供一固定偏壓給Q3.
Q4為普通小電流低雜音晶體，Q3則是串疊晶體，若是在大電流，高壓的場合可用MJE340加散熱器來用，這樣的話， 整體耐壓可大於350V，若電流不大也可用2N6517,
2N3440.
|
| |
有一點值得注意CRD的耐壓通常只有100V，能提供的電流也是小於20 mA，所以花時間製作這一片板子確有其作用的.
|
| |
| 應用實例1. |
 |

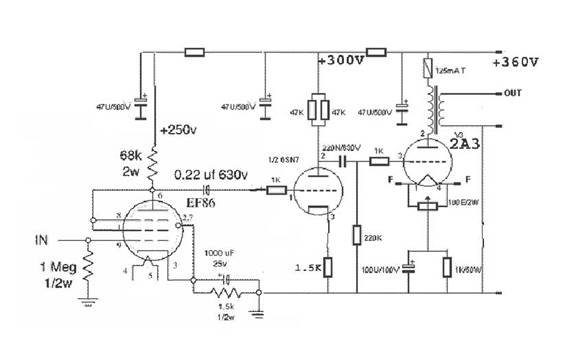

上面這個三級容交的2A3單端放大電路，可更改的地方就有三處:
|
| (1) 二個電壓放大級的屏級電阻可用DS PNP 恆流源代，這樣放大率可以接近管子的μ值，失真也可以變小， 甚至於三級容交可以變成二級容交.
(2) 2A3的陰級電阻可用DS NPN 恆流源代， 這樣失真會變小.
|
| |
| 應用實例2. |
 |

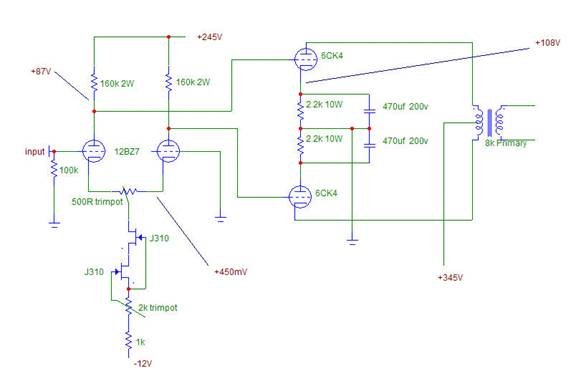

上面這個二級直交的6CK4推挽放大電路，可更改的地方有二處:
|
(1) 差動放大級的陰級恆流源可用DS PNP 恆流源代.
(2) 二個6CK4的陰級電阻可用DS NPN 恆流源代，並將二個恆流源的值調成一樣，這樣做不但失真會變小， 低頻響應也會變好.
|
| |
| 實作 |
|
| 設計了半天，總是要實測一下，先用NPN的，將零件組一組，R5 = 10K， R6 = 220R，電源用30V的，LED用便宜的(非超亮型)，power
supply 一開， 什麼也沒有，LED也不亮， 電流為0.00mA，成了”零流源”了， 再檢查， 原來二極體上的一環就是符號上那一條，但是那是陰極，是負的，我將長端插入是錯的，
當然什麼也沒有，立刻將LED對調再開機，有東西了，LED點亮但電流在5 - 10mA中漂，TL431 的Reference也不是2.50V，這問題查了好久，最後將TL431拔下一量，原來是個壞的元件，買了50顆，第一顆就中鏢了，真是XXX. |
| |
| 換了一顆TL431後再開機一量就一切正常了，電壓從12V則35V，電流都沒有更動, 非常的穩，由於沒有高壓電源，只好就此打住，將來在做6080耳擴時再測，PNP的實作也是得到類似的結果，簡單的線路，不凡的結果，朋友，你不妨一試. |
| |
|

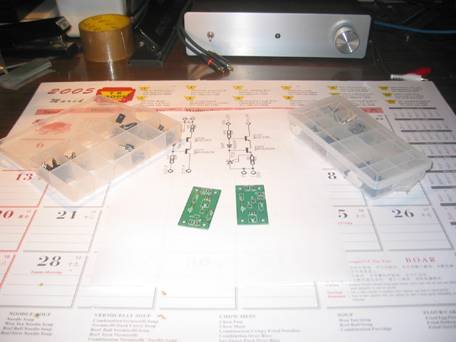

| 拿出TL431及晶體等庫料 ($$$) |
| |
|

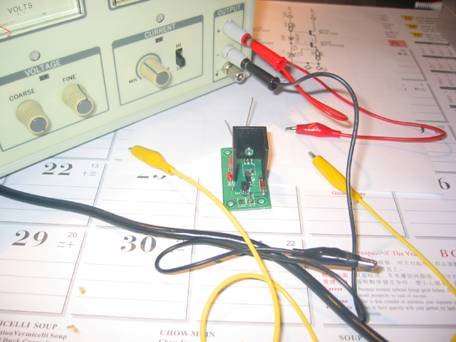

| 銲好了, 開始喇 |
| |
|

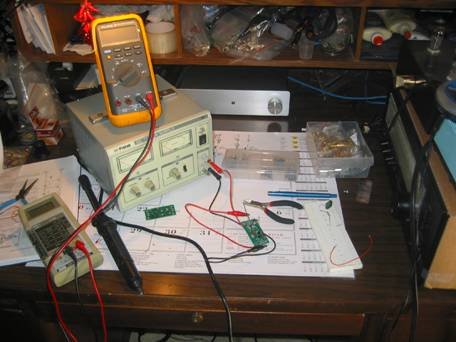

| 用二個電表來監測 |
| |
|

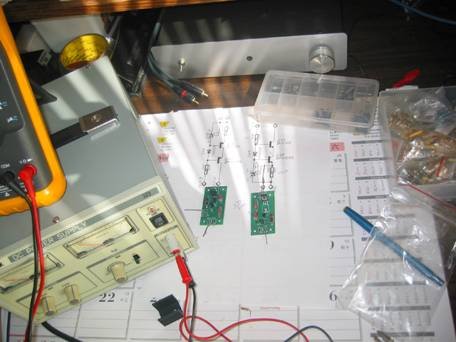

| NPN 和 PNP都完工 |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
