小A的裝機報告 by pdbq <==> AdbA

  • 話說FS106N完工半年了，該補的也補了，聲音嗎?（就是106N的聲音啦）
  • 因為沒機會跟其他網友交流過 … 所以說不出聲音差異（自己爽就好 ^_^）。

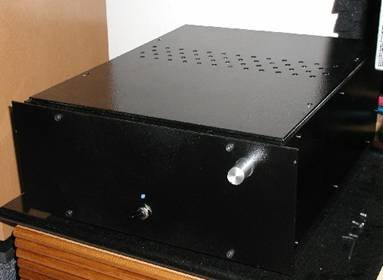

  • 上圖：FS106N MOS-FET 150W （偏流0.3A），回授電容 BG220uF+BG100uF+1uF油值電容+0.1uF油值電容，聽蔡琴歌聲…good。
  • 機箱 370mm寬、440mm深、170mm高

  • 日子久了手又養了（DIY病毒入侵），在真空管後級與A類後級之間徘徊許久
  • 忽然 … 有一天，逛到這網站http://arthursi.myweb.hinet.net/【迷你管機工坊(Arthur Studio)】. . . 這線路架構跟Z5一樣簡單，多加了溫度補償晶體，心想 . . . . . .就是這個圖、就是這個圖。


  • 這一次裝機抱著<要，就要最好的>在經濟許可的範圍內，花了3~4個月備料，從變壓器規格的確認與訂購、功率晶體、電阻、交連電容、濾波電容、機箱..等等，材料清單如下：
  • 1. 220電阻---(唐x)Riken碳精電阻
  • 2. 24k、22k電阻---（佑x）AB碳精電阻
  • 3. 0.22/2w電阻---（佑x）hxxxx
  • 4. 5k VR/10轉---電子材料行 c Arthur建議：先調到中間值
  • 5. 30/3w電阻---電子材料行
  • 6. 0.047uF PP電容---電子材料行
  • 7. 10uF油值電容--- 150v（美國買的）
  • 8. 2SK1529、2SJ200---DZ
  • 9. 散熱片4片---DZ (有些貴啦)
  • 10. MJE340---川x（不建議去佑x買、hfe測試值太低易飄移）
  • 11. 1N4004---電子材料行
  • 12. 萬用PCB---電子材料行
  • 13. 保險絲座---電子材料行


  • （以上主線路訊號走過的零件都用補品）由於線路精簡所以直接搭（接腳都沒剪喔）…. 呵呵，好懶喔

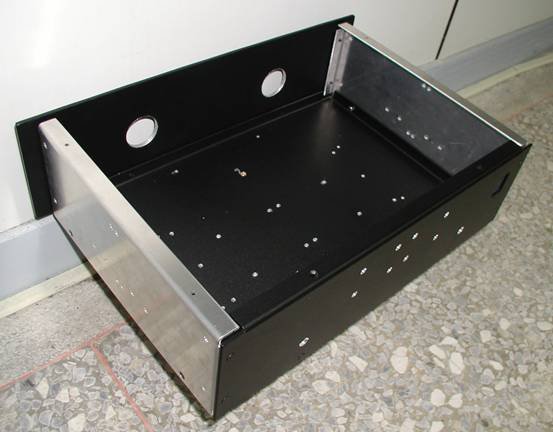

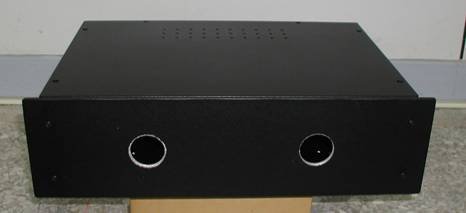

  • 電源變壓器25-0 6A（2組），是向小余訂製的（其實3A就夠了，6A是為了以後擴充用）。裝配問題又來了 .. 不想再自己切鋁版裝機箱了（惡夢），「阿魯米機箱」是低消費的最佳選擇，因裝機的配置不同於一般散熱片內裝(會悶死喔)，而是改散熱片外掛式，所以hn702906兄協調機箱訂購修改的條件，也剛好有批機箱加工中，hn702906兄立刻攔下2片未加工處理的側版，解決了這次機箱危機。（感謝hn702906兄的幫忙）
  • 就在此時 … Look-T推出了晶體機後級用CHOKE，於是買了2顆25mH/8A的來裝，也在友站看到Siemens Sikore（EPCOS Sikorel B41550-A8109Q 10000uF/63V）團購，就給他敗2顆下去，於是這電源架構改採用CLC濾波來供給AMP，第一顆濾波電容是用GE 15600uF/75V（87年製），第二顆當然就是Siemens 10000uF/63V了（不過要8星期交貨，現在先用RIFA 3300uF/100v x2並聯替用），濾波依然OK。
  • 11月底了…UV表、喇叭保護器、散熱膏…備料都ok了,在不裝配就沒暖爐過冬了 …… @_@a

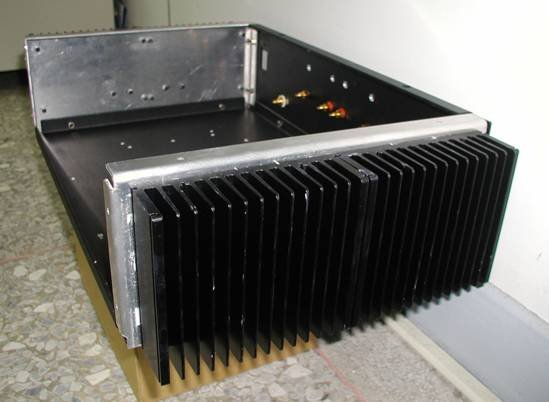

  • 零配件上螺絲固定：

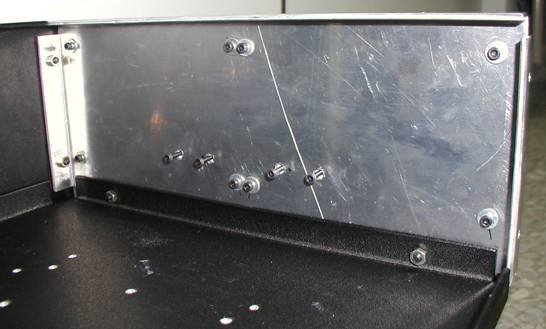

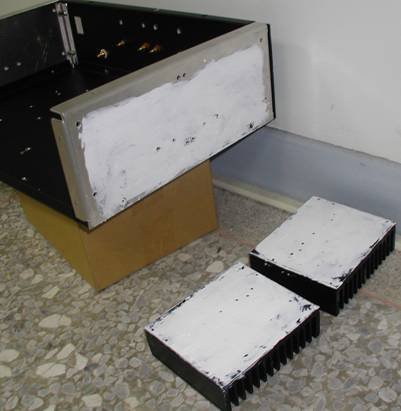

  • 散熱片塗上大量導熱膏，有助於熱從內側版導出散熱



  • 中間4個螺絲用來鎖晶體位置

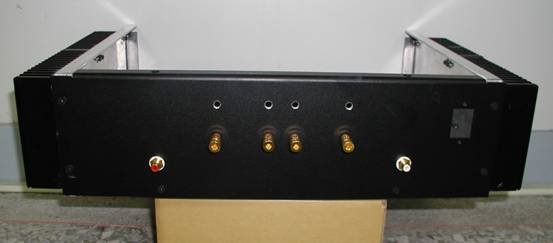

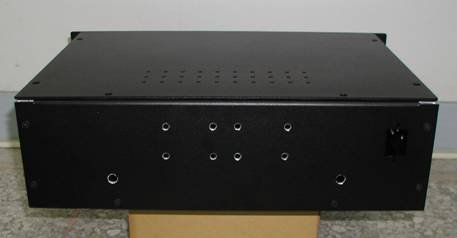

  • 喇叭端子買的太小了，沒值感 ….. 換

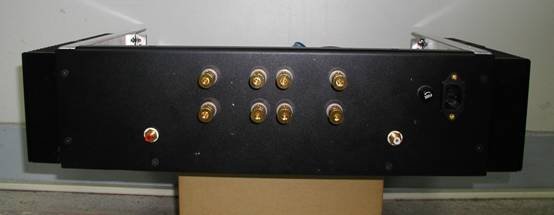

  • 嗯 … 好看多了、哈、哈、哈

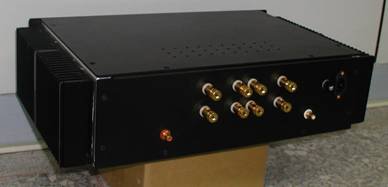

  • 固定上鎖 … 哇!!全機好”重”喔

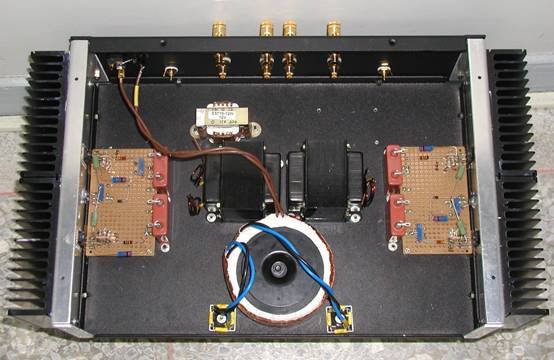

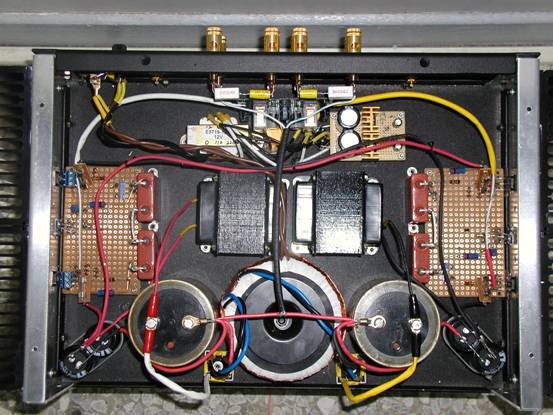

  • 這裡可以明顯看到主變壓器只供應AMP電源，其它配件用電另接12-0-12/1A變壓器供電。

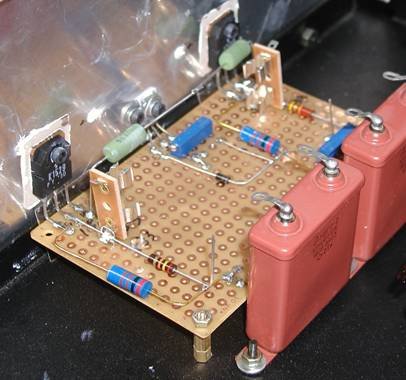

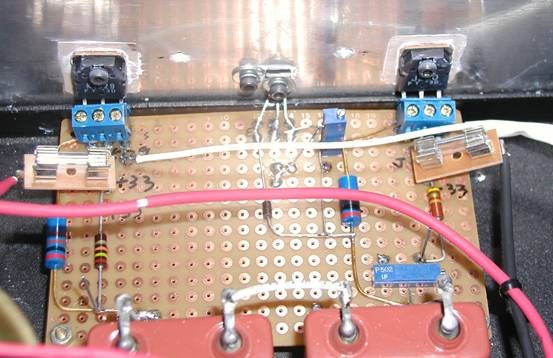

  • 主線路板（已調好偏流，移除0.22/3w電阻）
  • 晶體溫度從開機82℃到偏流穩定時，晶體溫度下降到70℃左右，內側鋁版溫度約50℃


  • 電源配線：
  • 電源座=>變壓器25-0 x2=>橋式整流=>濾波電容1=> CHOKE=>濾波電容2=>AMP Pcb（+33,0,-33）
  • 電源座=>變壓器12-0-12=>喇叭保護器
  • 訊號配線：
  • RAC座=>Pcb 10uF電容（此時尚未拉線）
  • AMP輸出：
  • 移除0.22/3w電阻，晶體（2SK1529、2SJ200）S腳=>喇叭保護器=>喇叭端子

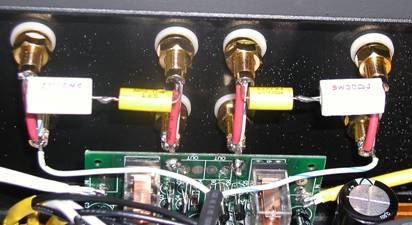

  • 喇叭保護器直接焊在喇叭端子上，0.047uF+30/5W電阻式喇叭補償電路

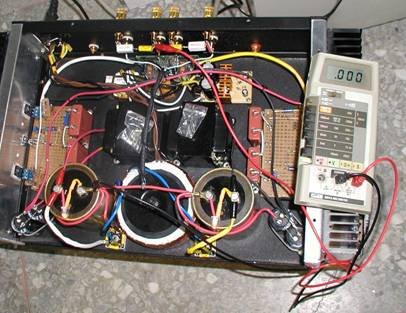

  • 調整偏流 / 輸出直流：
  • ㄟ .. 真厲害，輸出直流0v …… 哇勒，原來是保險絲燒了（機板上保險絲用太小了，至少要用大於1A保險絲）
  • 調整偏流與輸出直流是很龜毛的事「急不得」，一共花了我8天時間才算穩定，換了4顆MJE340（佑x買的都被換下來了，HFE=12過低…），建議MJE340 hfe值須40~60較佳，邊調偏流邊調輸出直流，每2小時修正一次直到穩定，關機冷機再重新開機調測，從4小時、8小時…到開機72小時，直流輸出10mV ±5mV，偏流約在0.8A ±0.03A。

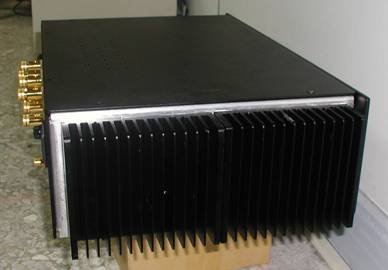

  • 2片DZ的散熱片 … 溫度約50℃

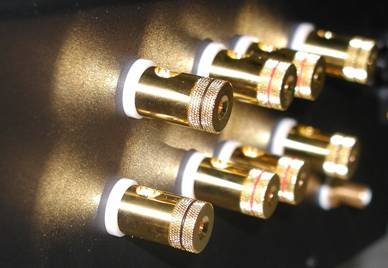

  • 金光閃閃，Diysong.com的喇叭端子一個60元 … 有夠超值
  • 剛買RAC兄的 CMC RAC座，馬上就換裝
  • 開聲啦：
  • 處女唱就獻給LOOK-T了（嗚~~你要對我負責喔）
  • Look-T 天王級發表於: 星期五 十二月 19, 2003 7:06 am 文章主題: Choke→在FET放大器電源的使用！
  • 插上電源、接上喇叭、CD直入。放入蔡琴的寒雨曲，一陣美妙的歌聲傳入耳中，但中音有點澀澀的感覺，拿起紅外線測溫計，晶體溫度82度。用數位示波器觀看電源CLC濾波電路的漣波，第一個C﹙16000uF﹚上面為920mV，通過25mH電感後第2個C﹙5600uF﹚上面只剩3mV上下飄移的漣波。數位示波器無法抓住它。所有固定頻率的雜波都消失。經過約1小時晶體溫度下降到約70度。這時中音的澀澀感覺消失，聲音也變的非常柔順，有管機的味道。真是好樣的！
  • 這次裝機雖然有些小插曲（浪費3天），不過最感到滿意的是「整機配線尚未接地」仍無『亨聲』與『絲聲』，聲音非常乾淨無染，暖機2小時後好聲圓而柔順。
  • 感謝 ….. 迷你管機工坊(Arthur Studio)站主的指導。
