1=2? 一個變二個，DS特製Cosmos A type VR by hn702906

  • 音量控制器(可變電阻)是每一台前級所必須的，甚至在要求完美的玩家眼中，後級CD直入(意謂不使用前級)，加一組音量控制做成被動式前級搭配，才是極簡系統的不二選擇.。

  • 而VR的選擇又是千變萬化，撇開廠牌不說，在Diy音響中，常用的阻值為10K，50K，100K，然而對於VR的阻抗搭配卻沒有認真的去思考，往往總是以建議值來選擇，例如管機就是用100K，晶體機就是用10K，這些以知其然而不知其所以然所選擇出來的VR到底對聲音的影響是如何？卻很少人去注意。

  • 我們希望用最簡單的說法來讓大家認識VR，所以有些較深入的就不提，其實VR的用法只有四個字：”阻抗匹配”

  • 音量控制器本身的阻值就會改變，例如100K的VR就是從0歐姆~100K歐姆之間變動，音量控制器的阻值變動其實是一個分壓網路的形成，請看下圖:


  • 上圖:VR的表示，訊號電壓從IN端進入，從OUT端輸出，中間經過電阻衰減，而這電阻是可變的，達到控制大小聲的目的

  • 所以我們可以這麼的畫:

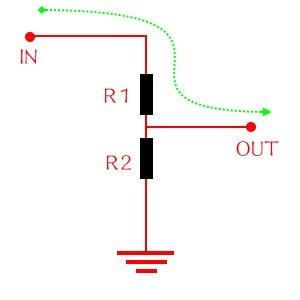

  • 上圖:可以畫成如上圖分壓網路，一樣訊號從IN端進入，從OUT端輸出

  • 圖中的R1+R2就是VR的阻值，例如這一個VR是50K，若轉到1/2時(VR轉到一半)，則R1=25K，R2=25K，R1+R2=50K，就是VR的總阻值.

  • 假設我們IN端的電壓是3V，經過R1，多的就被R2給接地消耗掉，這樣說或許有的朋友還不一定懂，那換個方式來說吧?一樣假設IN端是3V的訊號電壓，當VR轉到剛好一半時，輸出的電壓是不是只有1.5V(就是剛好一半?)，所以聲音只有一半的音量.

  • 為何會如此?這不是憑空想像的，有一個公式請記起來:

輸出電壓=輸入電壓 *R2/(R1+R2)

  • 來套套看，假設這個50K的VR轉到剛好一半，所以R1=25K，R2=25K，輸入3V，所以:

  • 輸出電壓=3V*25K/(25K+25K)=3*25/50=1.5V

  • 再算一次:假設轉了2/3，R1=10K，R2=40K，輸入3V，則為:

  • 輸出電壓=3V*40K/(10K+40K)=3V*40/50=2.4V

  • 從上面的二個式子試算後，我們發現到，當R1+R2的總值不變，而增加R1的數值時，就可以增加輸出電壓，也達到了控制輸出電壓的目的


  • 讓我們再來談談輸入阻抗，不管您要把音量控制器放在前級，或是要放在後級，一般來說，都是放在輸入端，(當然有朋友也喜歡放在輸出端，這點先按下不表)，而不管是放在前或後級輸入端，都需要面對機器的輸入阻抗.


  • 何謂輸入阻抗?我們如何得知輸入阻抗是多少?

  • 在我們講解之前，先來複習歐姆定律:

V=I*R(電壓=電流*電阻)

  • 要試算一下嗎?來~假設從訊源來的電壓是3V，前級的輸入阻抗是100K，則電流需要:

  • 3V=I*100K=0.03A

  • 若是輸入阻抗是500K呢?

  • 3V=I*500K=0.006A

  • 換言之，輸入阻抗越大，所需要的電流就越小，R(電阻)和I(電流)是成反比

  • 所以我們可以了解:阻抗是電路或設備對交流電流的阻力，輸入阻抗是在入口量得的阻抗。高輸入阻抗能減小電路相接信號的劣化，因而也是最理想的。

  • 但無窮盡的提高輸入阻抗並不是好事，雖然我們了解到輸入阻抗越高所需的電流越小(也就是越好推)，但易感染雜訊是其致命傷，沒有人會希望自己做出來的前級(或是後級)變成收音機吧?

  • 為何這樣說，在我們空氣中，充滿了許多的電磁波，及許多的無線訊號(電視電台等等.....),理論上機器在超高的輸入阻抗下，經由訊號線(像不像天線?)，就很輕易的被放大，從喇叭跑出來，您總不希望在聽貝多芬時後面傳來吳樂天講廖添丁吧?

  • 而我們放置VR的位置，總是放在2級中間，以前級來說，放在輸入端上，從訊源或DAC看進來，交流訊號第一面對的，就是VR，所以我們可以說，VR的阻抗就是前級的輸入阻抗.

  • 我們做了一個表，簡單的列出高阻抗與低阻抗的優劣點:

高輸入阻抗優點
高輸入阻抗缺點
低輸入阻抗優點
低輸入阻抗缺點
好推，前一級的負擔輕 易感染雜訊 不易感染雜訊 難推，前一級的負擔重
好搭配前一級 信號雜音比較低 信號雜音比較高 難搭配前一級
  較差的相位特性 較好的相位特性


  • 那有沒有一個較合理的做法，來搭配前一級或是我的器材呢?理論上我使用50K和100K的VR，將100K放在前級，將50K放在後級，有沒有一個VR就可以這樣使用了?

  • 我們肯定的告訴您，以前沒有，但現在有，一個VR有二種阻值，可連動，一起改變前一級與後一級的阻抗變化.

  • 或是，只選一種，50K或100K則一，Mono-Mono做成被動式前級，阻抗就有2種，可任意搭配後級.

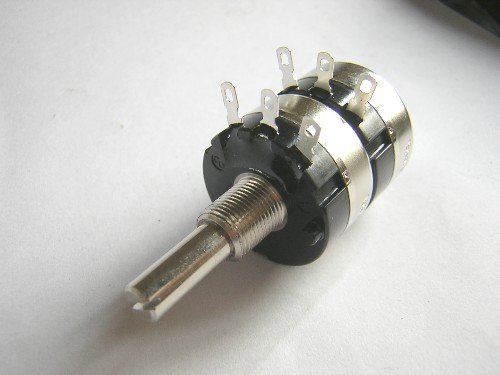

  • 先讓我們看看產品

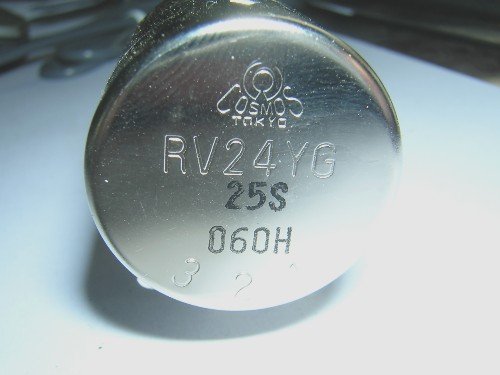

  • 上圖:乍看下沒甚麼不同，不就是日本CosmosVR嗎?型號一定是RV-24YG

  • 沒錯，型號也是RV-24YG，不過這是DS的特製品，看看秘密在那裡:

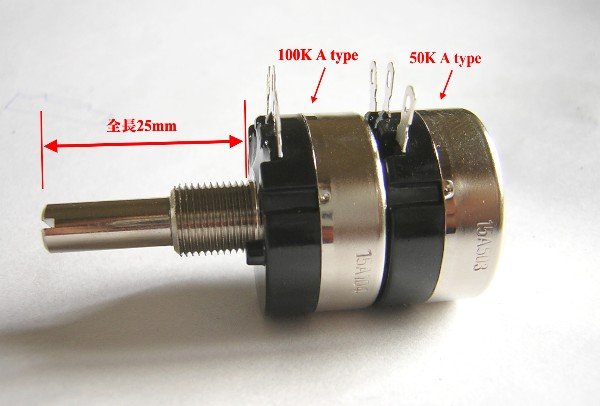

  • 上圖:原來如此，前一半是100K A type，後一半為50K A type，連柄長也多了10mm(一般是15mm)

  • 我們特製這一批日本Cosmos密封VR為的是做被動式前級，這被動式前級因為多了一種阻值，搭配任何的後級範圍可說是加大不少，50K配晶體後級，100K配管機後級，任意搭配.

  • 使用上會帶來許多的便利，當我們能夠了解所以然，許多事就會豁然開朗，再也不必人云亦云，而在實做上也會更加方便


  • DS特製VR已經上架，日本Cosmos密封VR全新品，請至購物區-->DS套件區
