DAC1955Pro裝機報告之一-----基本認識及SMD的焊接
by hn702906 |
| |
前言:
|
| 不知何時，數位儲存媒體的進步已經悄悄的融入了我們的生活當中，並帶來了極為快速的轉變，從家中以前的LD，然後是VCD，接下來DVD好像潮水般的淹沒了每個家庭，忽然間，BlueRay也成了下一個業界推展的目標，去年我買的DVD好像又在一夜之間被取代了，在這波進步的洪流之下，似乎音響中DAC的腳步卻沒有跟著進步，許多網友還是遷就於CD唱盤中的附加DAC，一樣聽的很高興，而有錢有閒的網友砸下重金，購買一部數十萬元的DAC，務求讓聲音達到心中完美的境界。 |
| |
| 在此時我們要獻給大家的，是ADI最新一代的解碼晶片--AD1955，有關AD1955的Datasheet: |
| http://www.analog.com/UploadedFiles/Data_Sheets/AD1955.pdf |
| |
如何選擇:
|
| DAC1955Pro除了是功能最新，同時也是非常強大的一款DAC套件，在選購時我們必須要認識一些基本的觀念，除了對自己手邊的CD唱盤有了進一步的了解外，也可以選擇自己需要的功能，避免走許多的冤枉路。 |
| |
| 首先要認識的，何謂DAC? |
| DAC是 Digital to Analog Converter 的縮寫 ，透過DAC我們可以將CD當中的數位訊號轉換成人耳可聽見的類比訊號，而這個轉換的過程，稱為D/A。 |
| |
| 什麼是 SPDIF？ |
| SPDIF是SONY與Philips在80年代所制訂的規格，有了這個規格，所有的訊號傳遞可以有一個標準的插頭(介面)，而避免掉各家不同而產生無法相容的情況，也就是SONY/PHILIPS
Digital Interface 的縮寫。 |
| |
| 光纖、同軸數位、SPDIF有何不同? |
| 光纖、同軸數位、SPDIF基本上傳遞的訊號都是一樣的(都是數位訊號)，而S/PDIF利用同軸(coaxial)來傳遞訊號，光纖(optical)則是將這個電能變成光來傳遞，一般說來，S/PDIF訊號指的是透過同軸來傳遞。 |
| |
| 甚麼是AES/EBU ? |
| 和S/PDIF一樣，AES/EBU也是一種標準，只不過是比S/PDIF還早，當時AES/EBU是使用於專業的場合，簡單來說，S/PDIF是由AES/EBU所簡化過來的家用版本，以AES/EBU來說，線材是110歐姆的阻抗，XLR的接頭，而S/PDIF為75歐姆的阻抗，同軸或是光纖接頭。 |
| |
| 甚麼是I2S? |
| 應該解釋為I平方S才對，那個2是上標，但因為打字的方便所以打成是I2S，其實I2S或是I平方S都是一樣，全名有二個I，為Inter-IC Sound，也就是IC間的聲音，IC與IC之間溝通的標準，理論上省去了編/解碼的步驟，並透過I2S來達到較準確的時脈，減少Jitter。 |
| |
| 解釋了這麼多，相信大家看的頭暈，讓我們馬上進行DAC1955Pro的裝機之旅。 |
| |
|

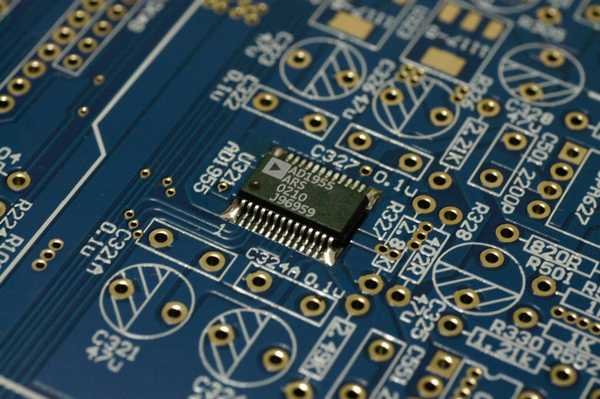

| 上圖:每聲道使用一顆ADI的AD1955，可以達到全平衡架構目標的DAC!! |
| |

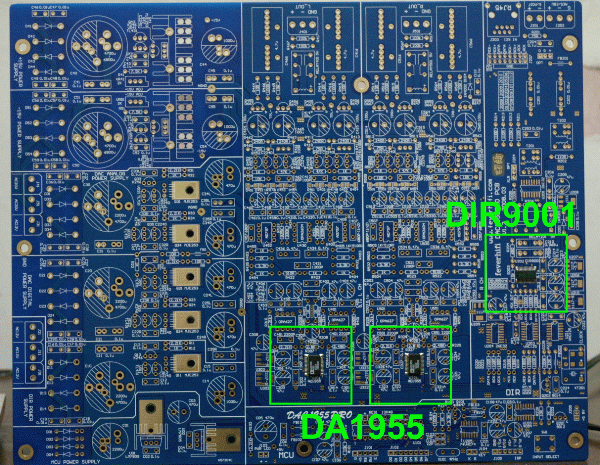

當我們拿到DAC1955Pro的PCB時，上面已經預載了3個SMD IC，分別是一個DIR9001及二個AD1955。
|
|
| 上圖:已經預載好了DAC1955及DIR9001的PCB。 |
| |
| 由於我們要做的是全平衡架構的DAC，所以請下載DAC1955Pro的全平衡零件表: |
|
|
| |

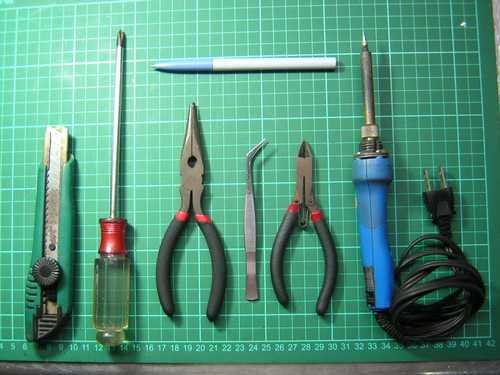

| 在安裝DAC1955Pro之前，請先準備好以下的工具: |
| |
|
| 其中我們會先用到的，是一支小夾子。 |
| |
|

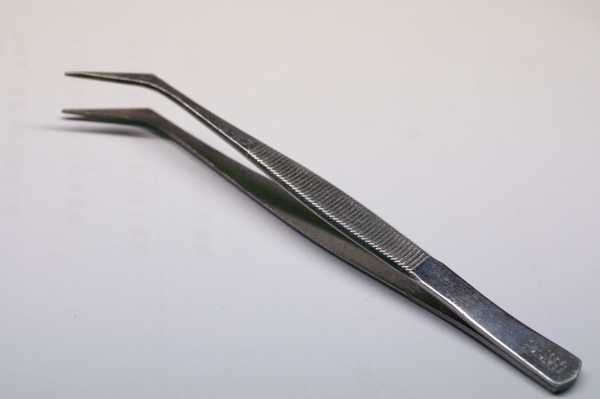

| 上圖:必備的SMD零件焊接工具，無敵尖嘴小夾子!! |
| |
| 聽到要焊SMD零件就怕嗎?別怕，我們已經針對此項作一個完整的安裝說明，讓SMD從此輕鬆黏!! |
| 首先我們要先焊上的是3個SOP包裝的14腳IC，分別是零件表當中的74AHC74，74AHC125，先看PCB上的零件印刷面及腳位的分辨。 |
| |
|

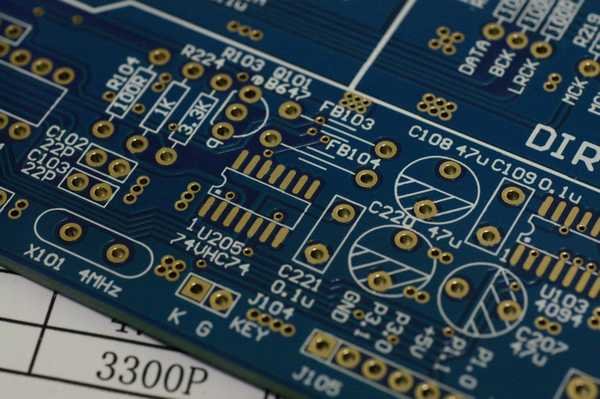

| 上圖:以這為例，就是74AHC74所要焊上的腳位，編號是U205，我們可以看到在印刷面中有一個小白點，下面是寫1，這就是74AHC74的第一腳位置，我們等等要先在這標示為一的腳上面上一些錫。 |
| |
| 我們先取出SMD的IC備用。 |
| |
|

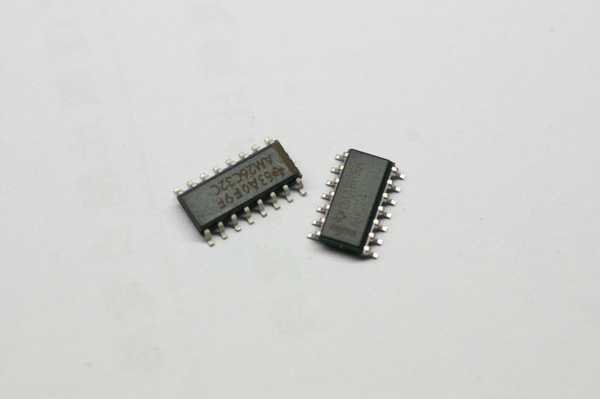

| 上圖:SMD IC有二種腳位，分別是16腳(每邊8腳)，及14腳(每邊7腳)。腳位的分辨如下: |
| |
|

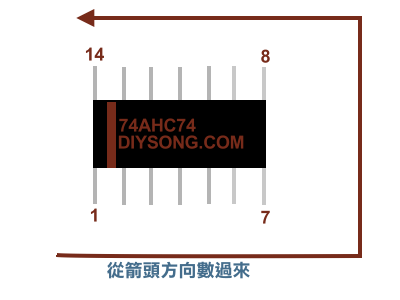

| 上圖:當我們將字朝向自己，或是缺口向左(有的IC是有一個缺口)，則腳位如上圖，逆時針算過去。 |
| |
|
| 上圖:讓我們再用這角度再看一次，左下是一腳(有寫一個1)。 |
| |
| 好。接下來將烙鐵溫度放在350度，我們建議烙鐵用25W~30W的，斜頭烙鐵，因為我習慣是用尖頭的，所以沒有換。 |
| |
|

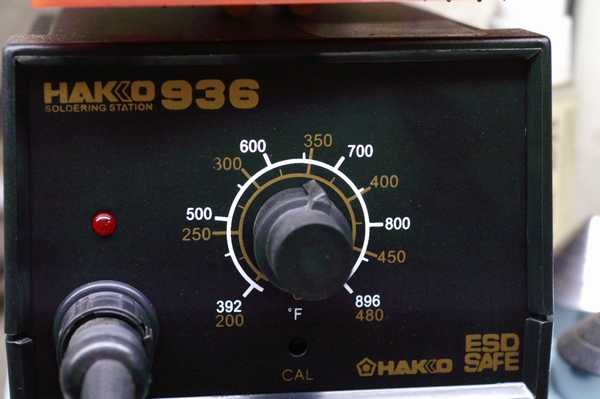

| 上圖:溫度固定在350度。 |
| |
|
| 上圖:將第一腳上一些錫，這時應該知道烙鐵要接觸多久，焊錫才會溶化，把手感找出來，請注意，只要上第一腳的錫就好，不要將每個腳都上錫。 |
| |
|

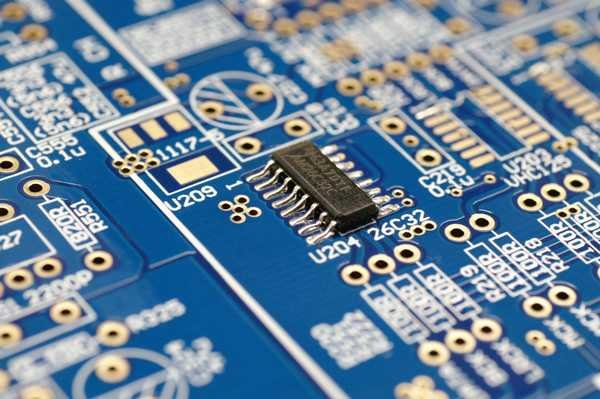

| 上圖:焊好後先把IC擺擺看，此時只要一邊用小夾子夾住IC，另一手拿烙鐵加熱剛剛上錫的那部份，就可以輕鬆固定IC了。 |
| |
|

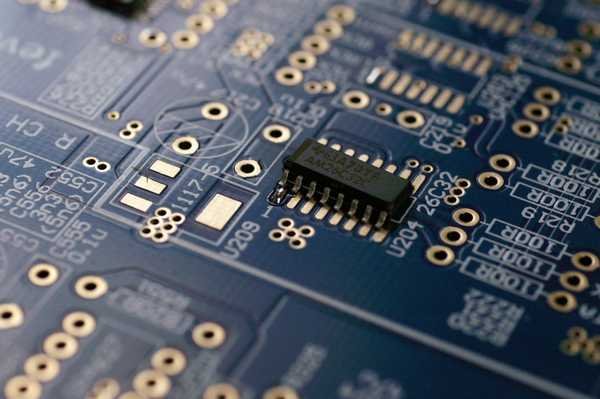

| 上圖:加熱後就可以固定SMD的IC，此時請將IC緊貼住PCB，並且將其他腳位對準，若是怕等等上錫會跑掉，可以將斜對腳也焊上，這樣固定就萬無一失。 |
| |
然後循序焊上其他腳。這時請注意焊接的時間，越快越好，但也不要造成假焊及空焊，只要練習一下很快就會上手的。
|
|
| 上圖:焊好後的樣子。 |
| |
|

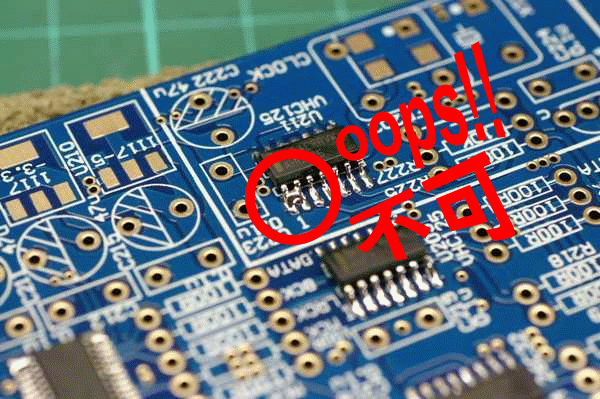

| 上圖:錫量過多時造成IC腳位短路。此時用烙鐵將多餘殘錫給撥開即可，因為PCB上的防焊漆可以讓多餘的錫排除，若是不放心可以搭配吸錫器使用，只要將上面紅圈處的錫加熱後，用吸錫器輕輕一吸就可以搞定。 |
| |
接下來就將零件表上的所有SMD IC給焊上，請注意編號，不要焊錯。
|
|

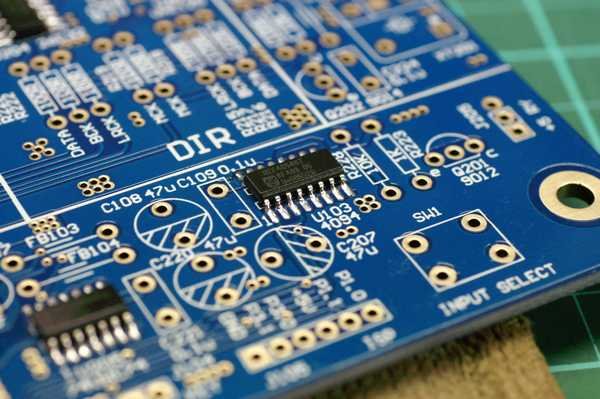

| 上圖:SMD IC焊接完成!!焊好的錫應該是發亮的，若有霧化則是加熱的溫度太高，或是焊太久了。 |
| |
| 關於焊接SMD的教學可以參考:http://tangentsoft.net/elec/movies/tt03.html，有影片解說 |
| 飛船老師提供的SMD零件焊接教學的網站:http://www.infidigm.net/articles/solder/，圖片解說 |
| |
| 再來我們介紹2Pin的SMD 1N4148的焊接方式，SMD包裝的1N4148共有16個，包裝如下: |
|

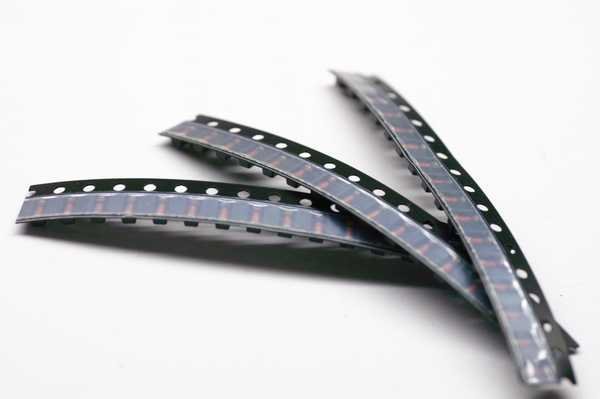

| 上圖:帶狀包裝的SMD 1N4148。 |
| |
|

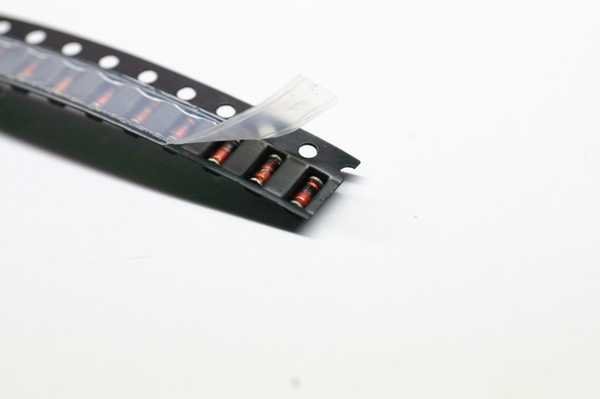

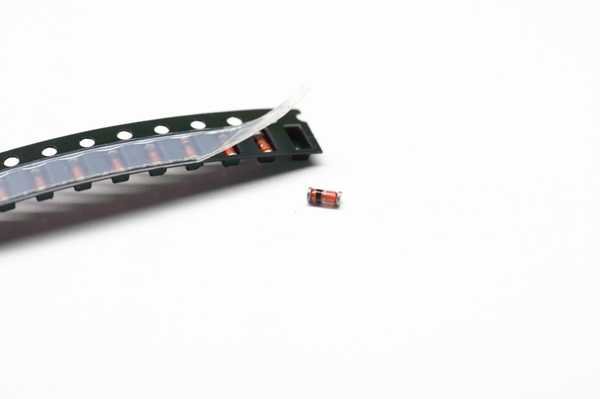

| 上圖:上膠模撕下就可以看到裏面的SMD零件，好像碗豆喔~ |
| |
|

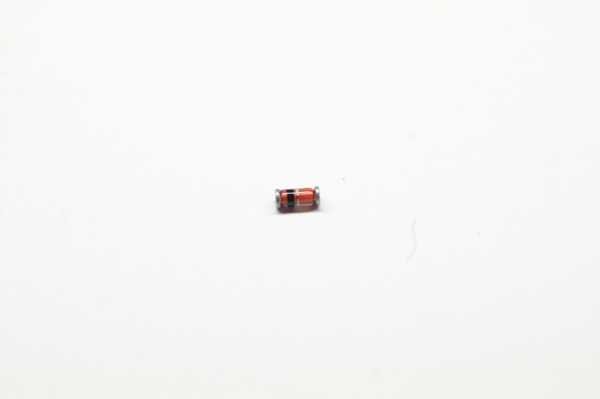

| 上圖:1N4148本尊，請注意這是有分極性的，黑色的線請對照PCB板上的印刷。 |
| |
|
| 上圖:打開後請小心存放，這零件掉在地上要眼力很好才找的到，遺失是常有的事。 |
| |
| 接下來我們來看看PCB板上的SMD 1N4148的位置，及焊接的方式: |
| |
|

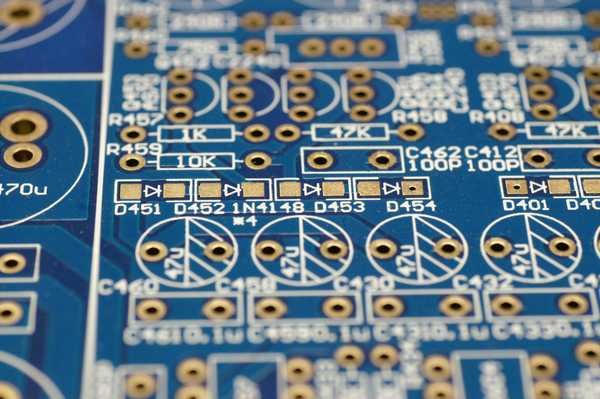

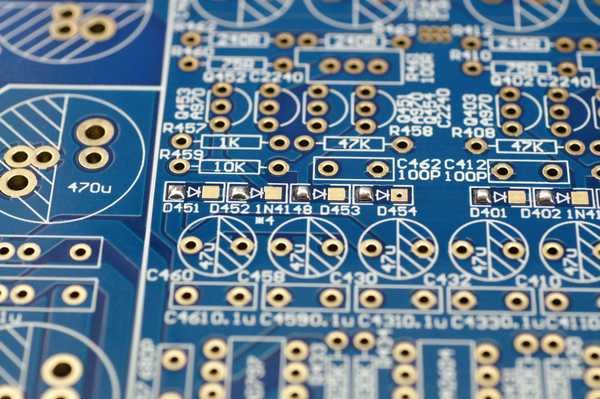

| 上圖:對照零件表中的1N4148位置，有好幾個4148零件，每個1N4148有二個焊接點，印刷標示為一個三角形加上一條線，這條線就要對準1N4148上的黑線，裝錯了可不會動作。 |
| |
|
| 上圖:然後我們將1N4148的一端先預上焊錫，只要先一邊就好了，錫量不用太多，足以固定1N4148的量就好。 |
| |
|

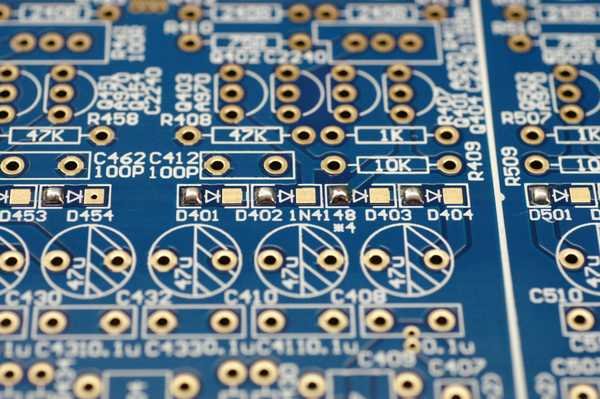

| 上圖:再近一點，所有的1N4148都照這樣先預上焊錫。 |
| |
|

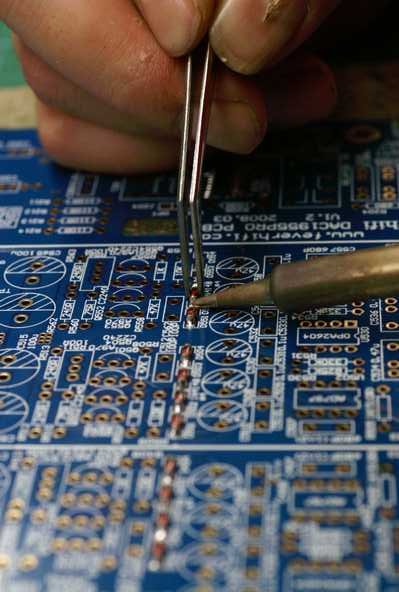

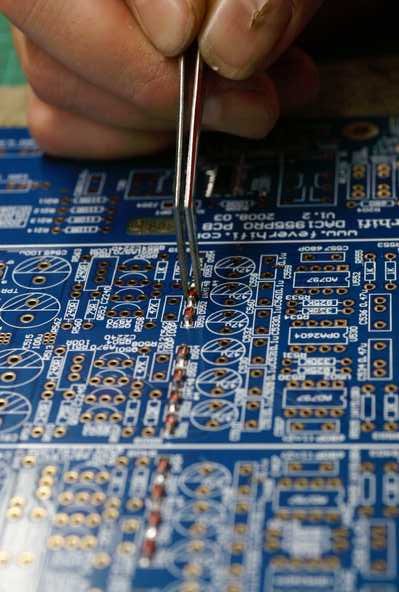

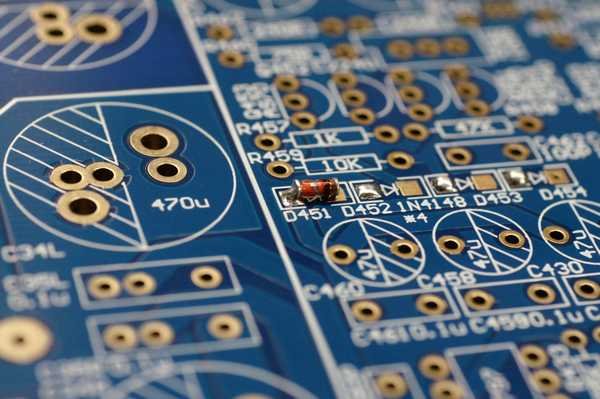

| 上圖:用小夾子將1N4148夾好固定，然後加熱一端的焊錫，就能輕易的固定住。 |
| |
| 我們先將這一整排的1N4148都固定好，然後再進行另一端的焊接。 |
| |
|
| 上圖:左邊這張是利用小夾子固定住1N4148，然後像右邊圖中上烙鐵加熱PCB上面預上的焊錫，就可以固定住零件。 |
| |
| 另一端就方便多了，只要我們加熱並送上錫絲，短短的3秒就可以黏好一個。 |
| |
|

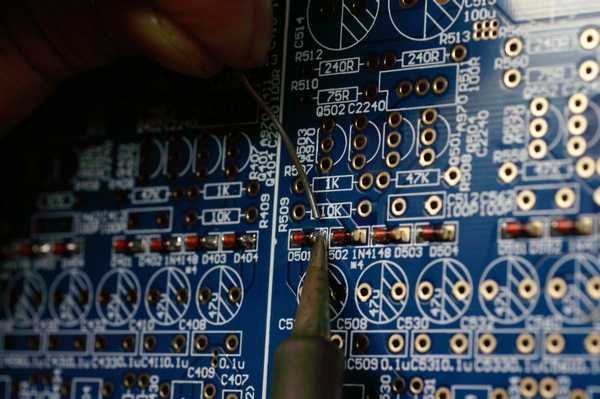

| 上圖:將另一端的1N4148補上焊錫，以完成整個焊接作業。 |
| |
|
| 上圖:整個焊接的程序是，先上烙鐵加熱零件-->再送上錫絲融化-->退出錫絲-->退出烙鐵-->完成。 |
| |
| 上面除了SOP14及SOP16腳IC，以及1N4148焊接之外，還有一個比較簡單的LT穩壓IC的焊接，這TL穩壓IC說小也不小，體積上比起上面幾個零件來說，可說是很好焊的，以下就是我們的介紹: |
| |
|

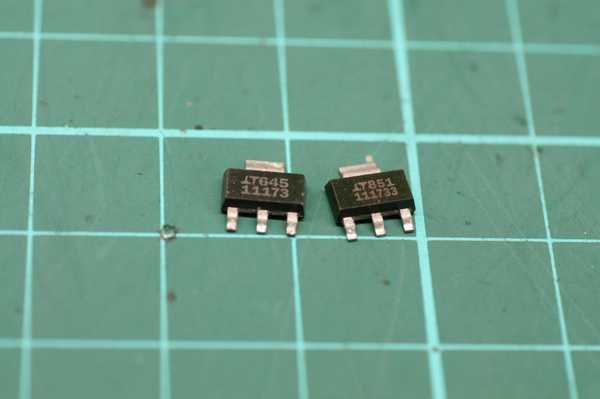

| 上圖:LT的穩壓IC，這共有2個編號，一個是11173(代表的是3.3V)，另一個是11175(代表的是5V)，圖中的是11173，共有2個。 |
| |
|
|

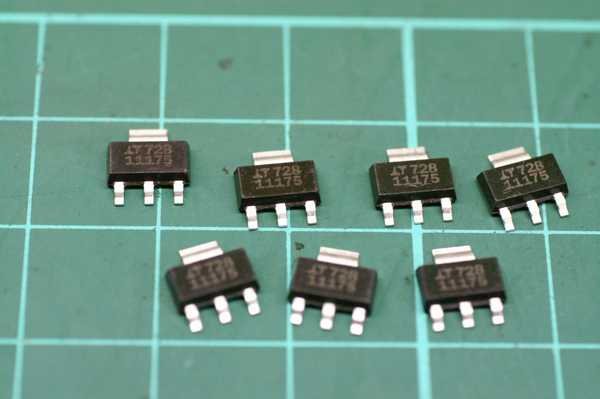

| 上圖:這是編號11175的穩壓IC，輸出5V，與11173是不一樣的。 |
| |
|
| 上圖:PCB版上的11175和11173不同的標示，千萬不可以裝錯!! |
| |
|

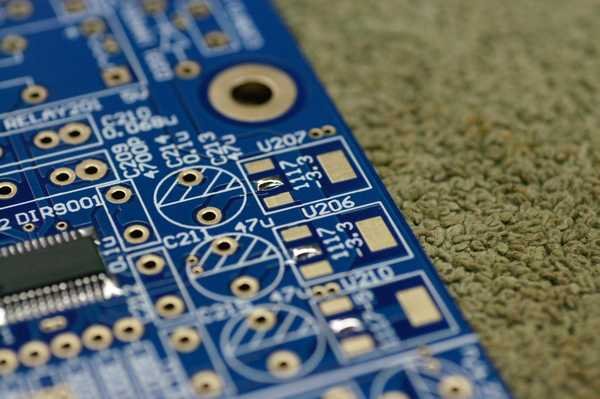

| 上圖:一樣的，我們先將中間腳預上錫，準備固定1117穩壓IC。 |
| |
|
| 上圖:相同步驟，先固定住穩壓IC並貼緊PCB板後，再將錫補上，以完成整個焊接作業!!上圖是有焊接和沒焊接的差別。 |
| |
|

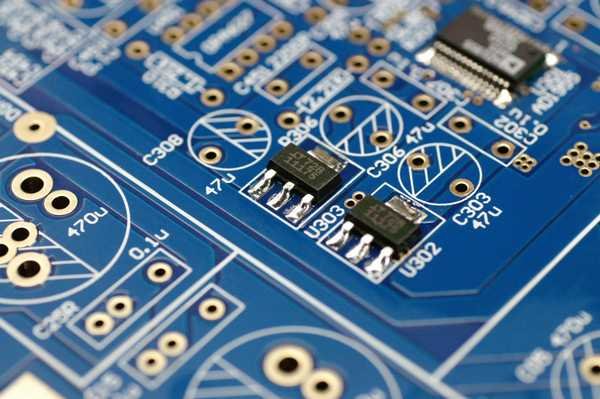

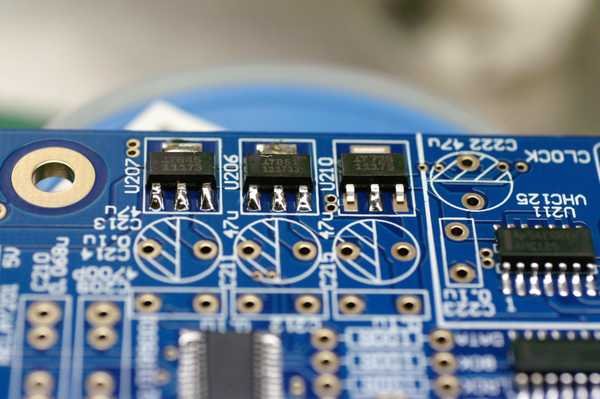

| 上圖:其他的穩壓IC，焊好後焊錫應該是亮晶晶的。 |
| |
| 看到這邊，相信大家對於SMD的零件有了初步的焊接認識，這款DAC1955Pro我們要焊的只有上面這三種SMD零件，只要多多練習，一定會很快就上手的，我們將這一篇多所著墨在這幾個部份，為的是讓更多沒有接觸過SMD零件的朋友，能夠藉著這一個難得的機會，來累積寶貴的經驗，同時也能夠對這款DAC有更多的認識。 |
| |
| 下一篇我們會來談談這款DAC1955Pro的功能，以及較深入的線路解析。 |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
