DAC1955pro裝機報告之三--安裝及測試 by hn702906

在上一篇當中，我們將所有的DAC1955Pro零件都安裝完成，在這裏我們再提醒大家一次，必須要注意DAC1955Pro所有的選項區塊，選擇自己想要的功能來加以安裝.

接下來將變壓器準備妥當，變壓器分成二個，一個是數位用的，一個是類比用

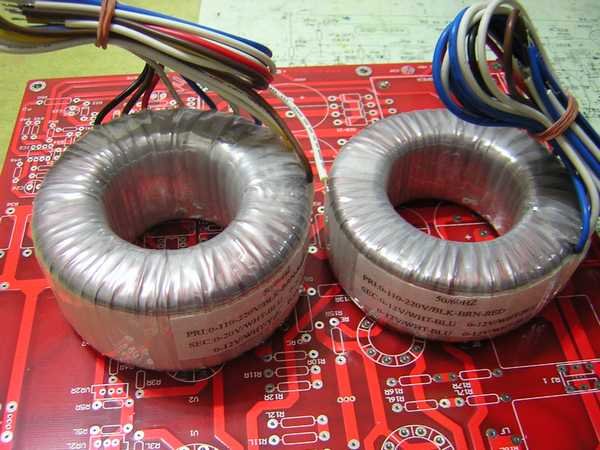

上圖:數位用的變壓器和類比用的變壓器，共有二個

數位用的規格如下:0-12V(2A)*4組，0-9V(1A)
類比用的規格如下:0-20V(2A)*2組，0-12V(2A)*1組，0-9V(1A)*1組

有了這些我們就可以開始進行下一步，並做最後的檢查，請在確認一次所零件都是在正確的位置上，特別注意LM117這個三端子穩壓IC，在焊接的時後不可讓烙鐵久觸以免燙壞穩壓IC而損傷到後面的零件.

在送電之前，要提醒各位，為了取得最佳的效果，類比與數位的電源需要分開供電，也就是說，類比的電源和數位的電源要分成2個變壓器獨立工作，這也是發燒的廠機作法，在比較高價上的CD Player及DAC或是前級上都可以見到這樣的供電方式

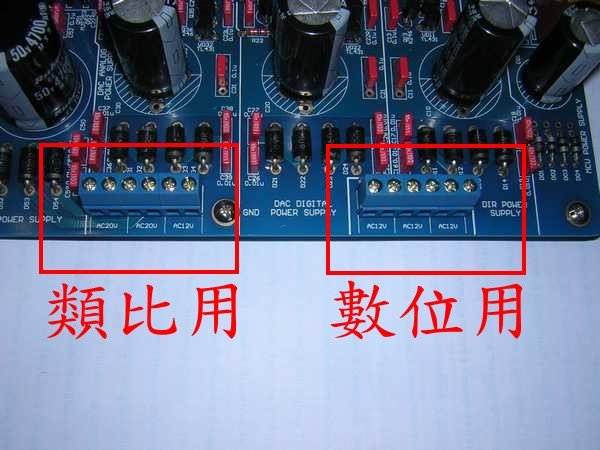

上圖:類比與數位的電源分開供電，基本上一個變壓器負責一邊，右手邊的是數位，而左手邊的是類比20V及一組12V的數位，不可搞錯了.

在DAC1955Pro當中，電源是非常重要的一環，而我們處理這些電源也下了很大的功夫，除了三級穩壓，就連MCU也有二級穩壓，細心的朋友會注意到，變壓器會多一組0-9V的次級抽頭，這是要給I2S及數位輸出成品板使用的，另外多的可以彈性運用，例如再裝一個小前級在機箱當中等等.

這時候我們將送電測試，在送電之前，不要將OP及MCU裝上，並記住以下的OP腳位圖

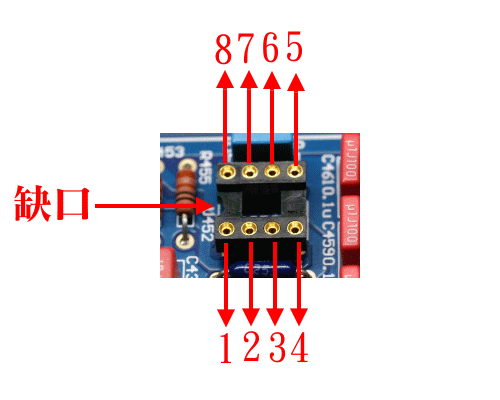

上圖:OP的腳位圖，等一下我們送電要注意的，並且調整要量取第四及第七腳的電壓

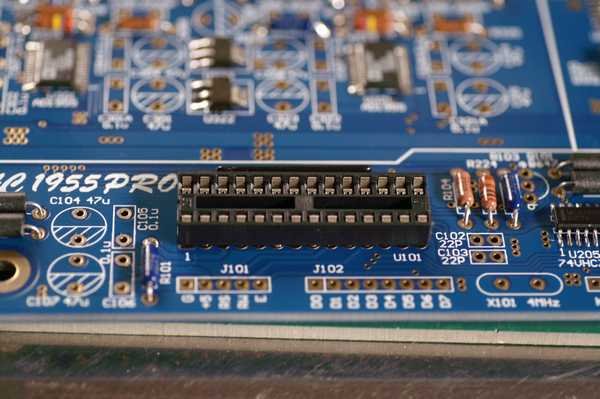

上圖:MCU在送電測試時不要插上，切記!!

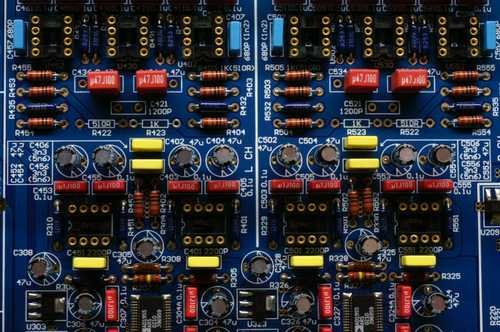

上圖:OP也是不要插上喔!!!!!!

好了，讓我們一步一步的來，照順序一個一個送電，當然，如果你要一次就將全部的電送上去也可以，不過我們為了謹慎起見，所以是一次一個部份送電測試，請照以下的方式來進行，首先是15V的部份

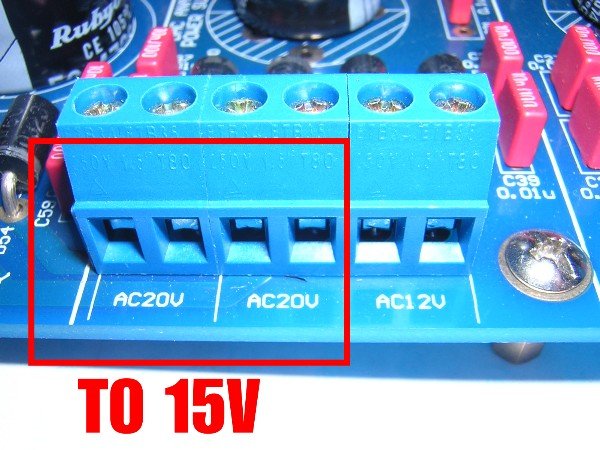

上圖:這個20V-AC次級將會供應為15V的DC電壓給類比的線路，所以我們將變壓器的次級只接上這二組，其他先暫時用不到，請將用不到的抽頭給絕緣，以免短路發生意外

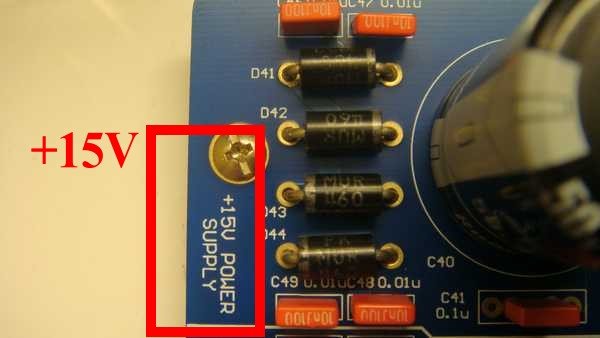

上圖:這是上面的20VAC會送到這邊來，為正電壓的15V濾波網路

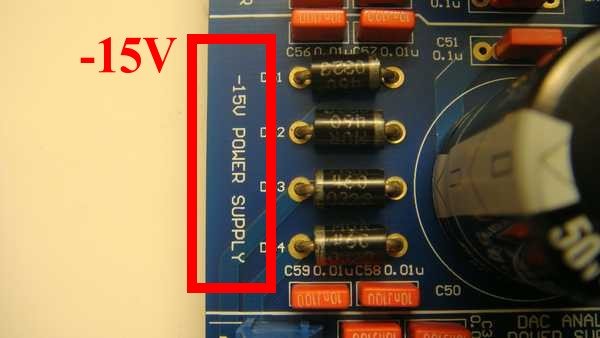

上圖:這是上面的另一組20V會送到這邊來，為負電壓的15V濾波網路

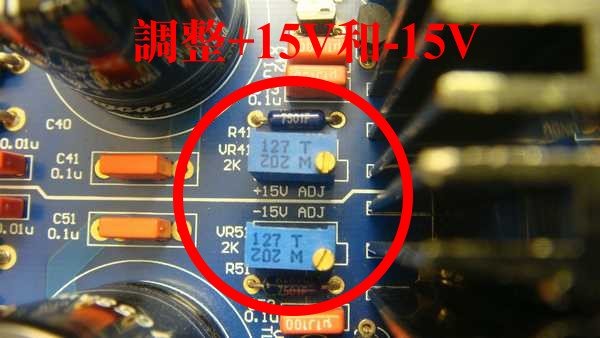

上圖:調整這二個多轉VR可以得到準確的+-15V電壓，用25轉的比較精密

上圖:輸出15V的測試點之一，將黑色探棒接在此處，電表打成DCV檔準備測試

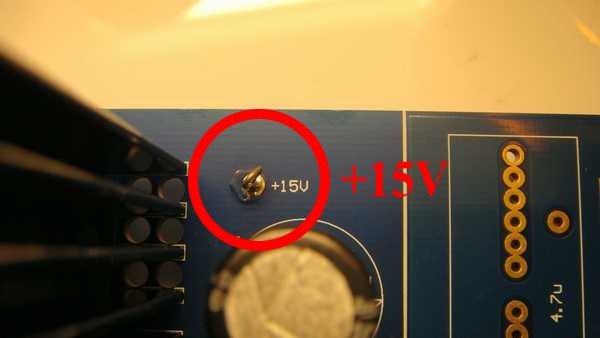

上圖:正15V的測試點，利用不用的電阻腳折成一個小彎，然後焊在測試點上，這樣可以利用測試勾來牢牢勾住，以免發生探棒滑脫而不小心短路的慘劇.

上圖:負15V的測試點，(沒有裝上電阻腳的測試點)，藉此與上一張圖來比對

再提醒一次，將黑色探棒接在GND上，紅色探棒接在+15V的測試點，然後循序的測試及調整多轉VR，將+15V的測試點調成+15V電壓，同上述動作調整-15V的電壓也是到達-15V，這樣就完成了這部份的調整工作.

這樣都OK之後，我們準備來測試另一組12V的，將數位變壓器上的12V次級給插上，記得在做這些動作時是將電源關閉的狀態才能進行，切記!!

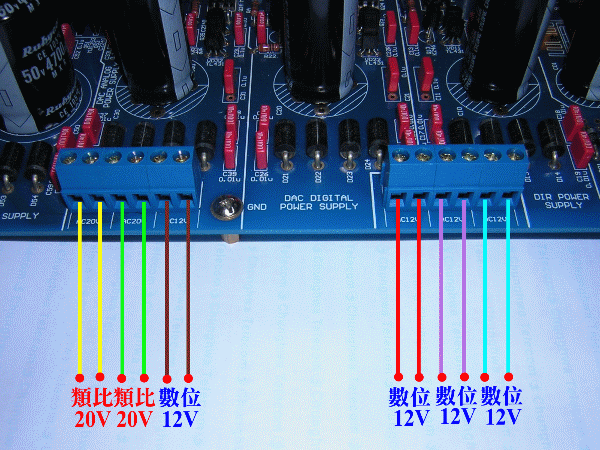

上圖:在這邊也是要提醒各位，因為變壓器有二個，而我們在向工廠訂製變壓器時為了要符合大眾的需求，所以我們抽頭會有多訂出來，我們打算以上圖的接法來供應這片DAC1955Pro，類比的變壓器實際上是用到二組20V的次級，而數位的部份是由另一個變壓器來負責，其中MCU及DIR的部份也是由數位用變壓器來供電，也就是說，類比的變壓器只用了2組20V的次級，而數位用變壓器用了4組的12V的次級.

若是想要將類比的另壹組12V次級裝在左邊也是可以，這樣在數位的部份就會多出一組12V的次級，要如何活用都是可以的，端看各位自己的需求.

在送電之前，請在做一個動作，就是先將LPF的四個OP第6腳先與地端短路，這共有4個OP，分別是U402，U452，U502，U552

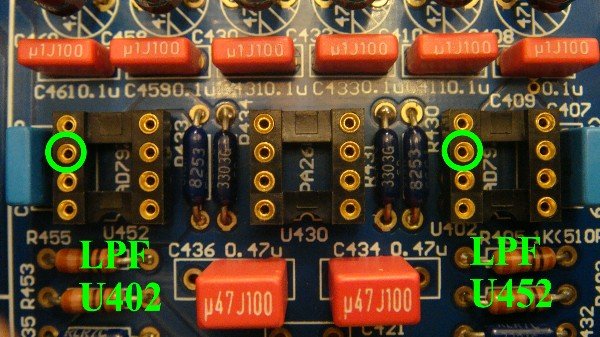

上圖:綠線的部份是LPF線路的第6腳，請用測試勾線一端插入OP座的第6腳，另一端與GND短路起來，另一邊的U502，U552也請一樣照著做.

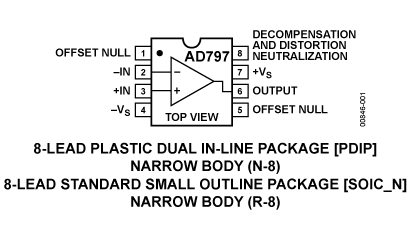

上圖:這是AD797的腳位圖，我們可以看到第6腳是輸出OUTPUT，照上一段文章說的，也就是先將AD797的OUTPUT給短路掉

裝好之後，送電，若無看到煙火及炸聲，應該就成功了一半，接下來，讓我們開始來測試各電電壓，首先我們將電錶的黑棒放在標示為AGND的點上

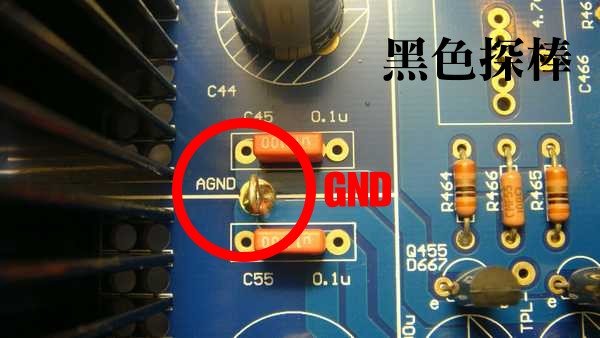

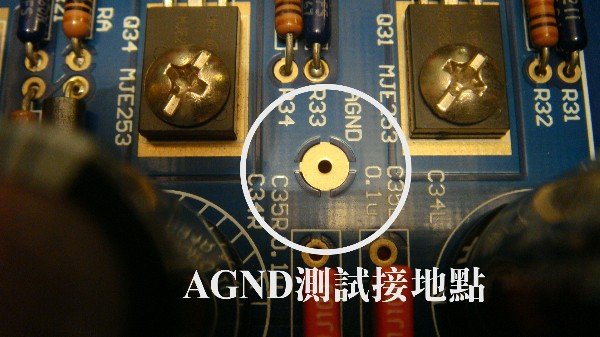

上圖:要量取數位的8V電壓，將電錶的黑棒放在上圖的AGND上

上圖:量取上圖中的綠點位置，分別是R31，R33，R21，R23及R11，看看是否為8V，而上圖的綠圈處則是電錶黑棒的放置處

都量好之後，我們回頭量取正負15V的電壓，看看有沒有變動，不過除了本文上面第一次量取的15V測試點之外，我們也要同時量取單OP座的第4和第7腳位，看看是不是正負15V，記得一個很重要的，這片DAC1955PRO有雙OP作為DC Server，所以其中的U430及U530是雙OP，雙OP的供電是第四腳(為負)及第八腳(為正) ， 不要量錯了.

上圖:量取所有單OP座的第四及第七腳，第四腳是-15V，而第七腳為+15V，要量的單OP編號分別為:U451，U542，U401，U402，U501，U551，U501，U552

到此若無問題，我們再接下來量取並調整輸出中點電壓，最好的狀況是0V，要量取的測試點為標示為TPR+，TPR-，TPL+，TPL-四個點，我們準備好就開始量取.

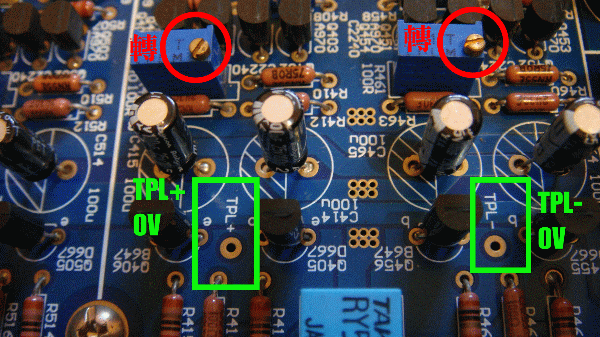

上圖:我們先量取TPL+及TPL-這二個端點，旋轉R461及R411這二個可調電阻，讓輸出為DC0V

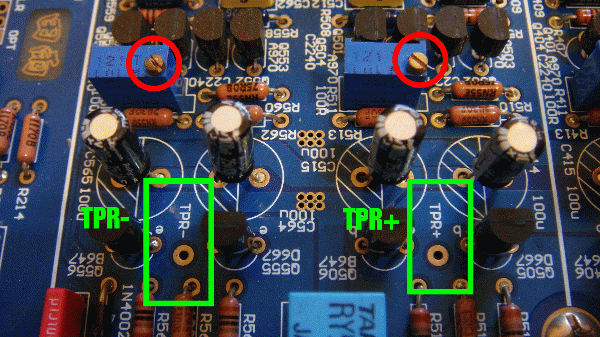

上圖:量好後換量取TPR+及TPR-的電壓，旋轉R511及R561這二個可調電阻，讓輸出為DC0V

上面都調整好後靜待30分鐘，看看是否有飄移的情況，觀查並調整穩定後就可以準備下一個動作，在等待的同時，建議可以將上面所有的測點一一再測過

量到這邊都已經進行到一半，我們接下來將電斷開，喝杯茶，上個廁所，準備將MCU及OP都插上，再來進行下一步的量測.

OP插上後請注意，除了編號一定要正確之外，OP的缺口也要對準OP座的缺口，方向不可稿混了，而剛剛測試時將6腳短路的四個OP座U402，U452，U502，U552也請將短路線移除，然後再插上AD797，這裏我們稍稍的提醒各位，不再多做著墨

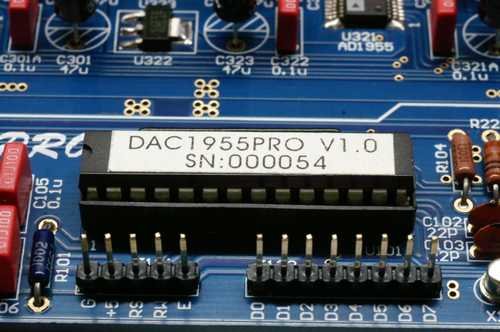

上圖:插上OP及MCU，圖上是MCU，編號會與各位的有些不同，我們出貨都是最新版的MCU

插上OP及MCU後，我們再次送電，這時請複習上面的幾段測試的要點，再測量一次，不過這邊多了一點要測的，就是輸出的10R電阻，編號分別是:R464，R465，R414，R415，R514，R515，R564，R565共8個點，這8個點分別請量取二端的壓差，應該是在200mV左右，配合線路圖請看以下圖片:

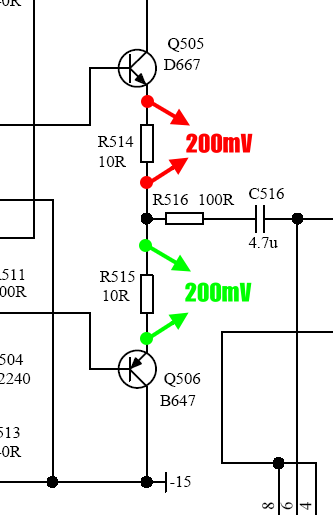

上圖:線路圖上的量取方式，對應到實體PCB上的如下:

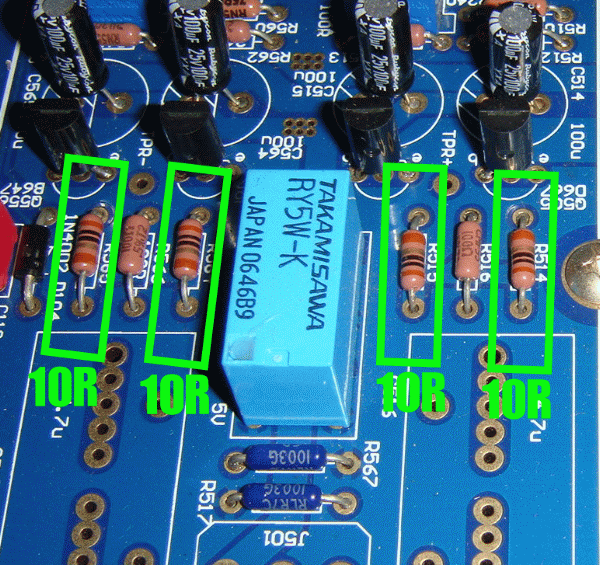

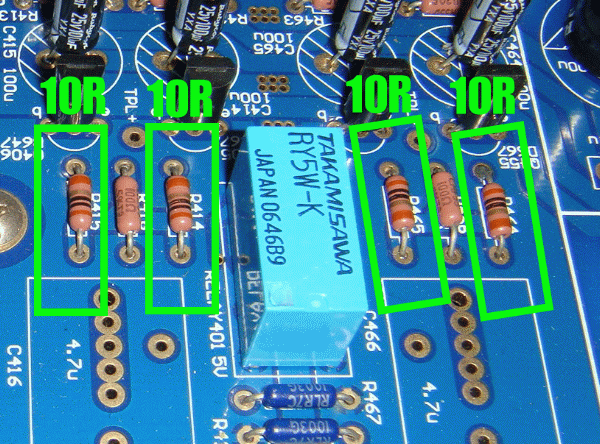

上圖:用綠框框起來的就是4個10R電阻，量取壓差是否為200mV，上圖為左聲道

上圖為右聲道的測量方式，我們用電錶量取看是否為200mV的壓差


若都OK，就可以準備開聲試聽，因為我們裝的是平衡版本，若要使用非平衡輸出，就要將輸出端的負與地相接，請見如下圖:

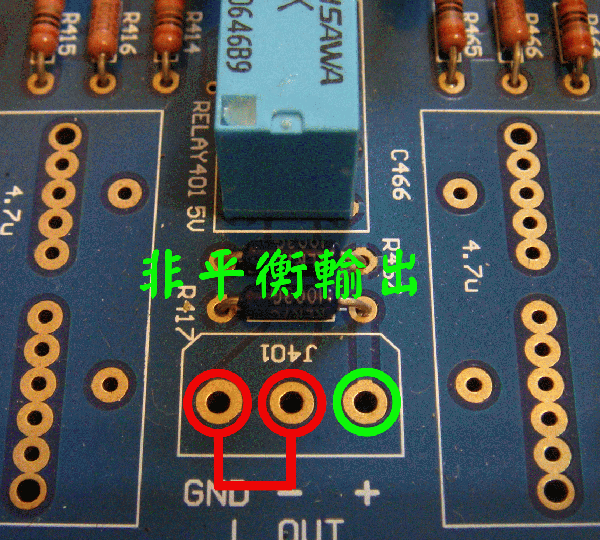

上圖:非平衡輸出，將GND與負信號端相接拉出一條線即可，若是平衡輸出的就不用更動

輸出交連電容可裝也可不裝，若是輸出DC已經是0V，那不裝也沒關係，若要裝的話，更改輸出交連會調整聲音的音質，大家可以隨喜歡的口味換上電容，我們在PCB的腳位上提供了許多彈性，以求符合大眾的需要.

接下來我們要與各位談談這款DAC1955PRO其他的功能，分別是I2S及數位輸入，及MCU的各項功能，在此之前，有一個零件是要大家注意的，那就是脈衝變壓器，這個變壓器有2個，長的是一樣，不過有分成12:12及12:15的，我們在出貨前都已經為各位分好，請看下圖:

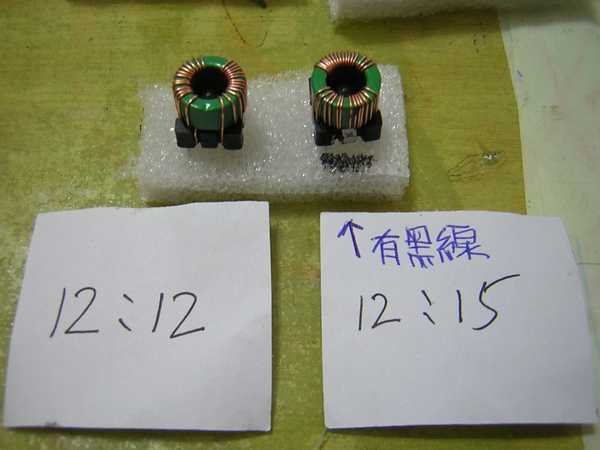

上圖:有黑線的是12:15的，另外一個是12:12的，至於這個的功能我們會在下面提到，大家可以不必急著裝上去.

先向各位介紹MCU的各項功能，這MCU部份主要是讓大家可以切換各項數位訊號的來源，有點類似訊號選擇模組的功能，一般前級我們都會利用一個波段開關來選擇輸入的信號，這DAC1955Pro的選擇是比較強大的，除了可以利用一個無段切換開關選擇之外，還可以透過LED或是VFD，及LCD顯示，來讓使用者了解目前DAC1955Pro的狀況，這些以往只存在高價廠機上的顯示介面，我們DAC1955Pro也加入了這項功能.

先讓我們看看LED，VFD功能板的簡單介紹:

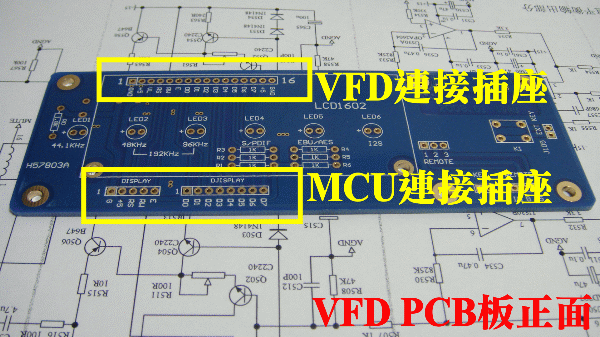

上圖:VFD PCB板正面，主要是上面的連接VFD插座，在焊接的時候針腳母座朝前面，而下方的是連接MCU(也就是DAC1955Pro主板)的插座，在焊接時針腳朝後面，不可裝反

這片VFD的PCB可以有三種裝法，取決於裝機的需要，我們將這三種分別歸類如下:


1.只用LED燈號顯示:


這部份是最簡單的，所有DAC1955Pro的訊息只透過LED燈號來顯示，共有6個LED，適合機箱無法自己開VFD四方形孔的裝機者，同時利用LED燈號也比較簡潔，而要使用LED燈號顯示的，只要將零件包中所附的1K電阻裝上，就像下圖:

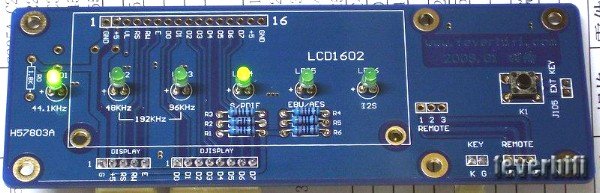

上圖:只利用LED顯示DAC1955Pro資訊，上方的VFD針腳就不用焊了，下方的針腳是朝後面的，透過排線與DAC1955Pro主板相接.


2.利用VFD顯示幕顯示資訊:

用VFD顯示是我們一開始就設定的選購項目，VFD顯示幕為真空螢光管Vacuum Fluorescent Display的簡寫，與以往LCD顯示幕不同在於亮度更高，可以有多色顯示，並且驅動電壓更低，所以被大量的採用，我們這次也是設定VFD為主要選項的原因也在此，讓我們先來看VFD顯示幕的長相:

上圖:VFD顯示幕的正面

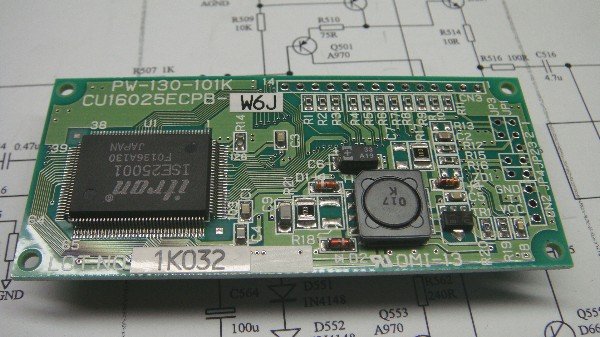

上圖:VFD顯示幕的背面

要使用VFD顯示幕的方式很簡單，只要裝上正面的排針母座，在VFD上面裝上公針腳，就可以利用一工一母達到接合的目的

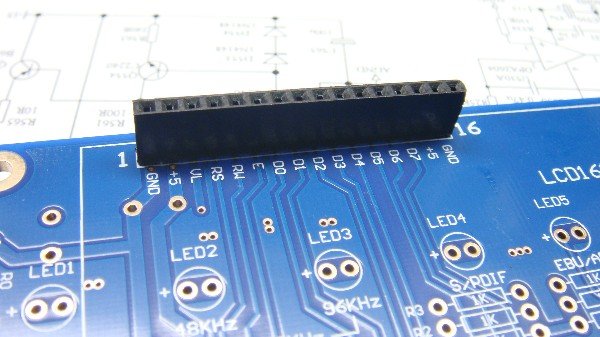

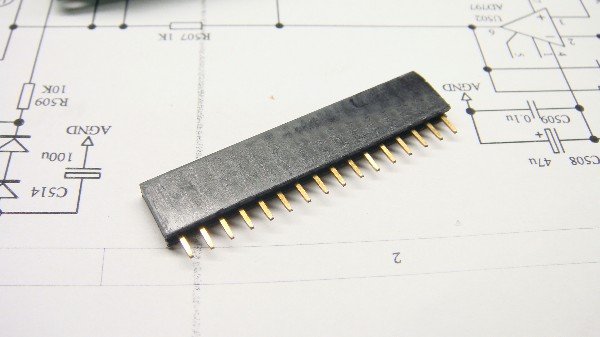

上圖:連接PCB與VFD/LCD的排針腳母座.裝在小PCB的印刷面

上圖:將此母座裝在朝印刷面，而公針就裝在VFD上

不知道各位是否有注意到，在VFD的PCB上是標示1~16的腳位，但是VFD只有1~14隻腳，這沒有關係，我們在接合時只要都對準第一腳插入，這樣就可以使用VFD，若是用LCD就是16腳，這電我們會在後面提到.

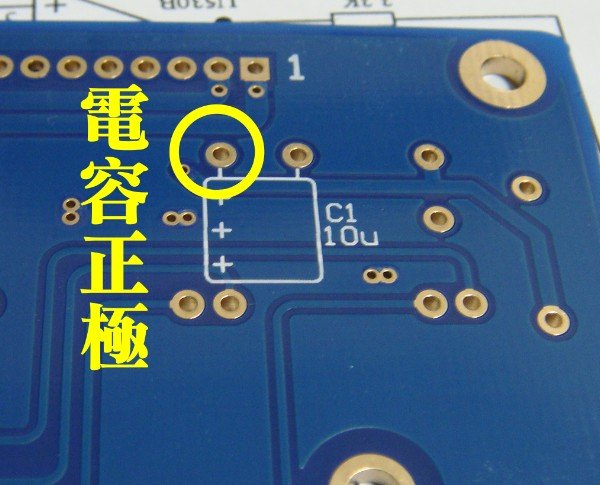

裝上插針母座後就可以進行下一步，將PCB反過來，裝上一個10uf電容，耐壓在15V以上都可以，請看下圖:

上圖:使用VFD螢幕只要裝上這電容即可，接下來將PCB反過來，裝上編號K1的微動開關.

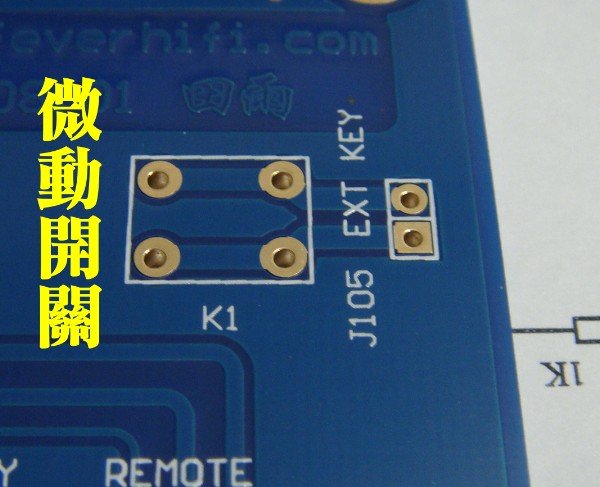

上圖:編號為K1的微動開關

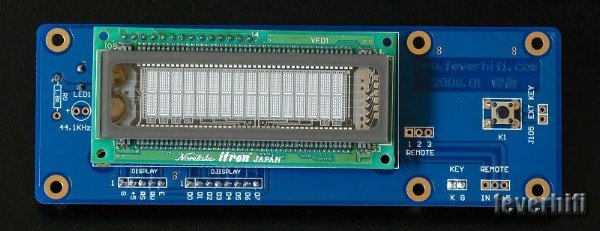

上圖:裝好VFD後就是這樣


3.利用LCD顯示幕顯示資訊:

LCD顯示器與VFD不同，在安裝上只有2個地方不一樣的，就是LCD顯示器針腳是16腳，在PCB後面電容旁邊要多裝一個5K的可調電阻，用來調整LCD顯示幕的亮度

就讓我們先來看看LCD顯示幕的長相:

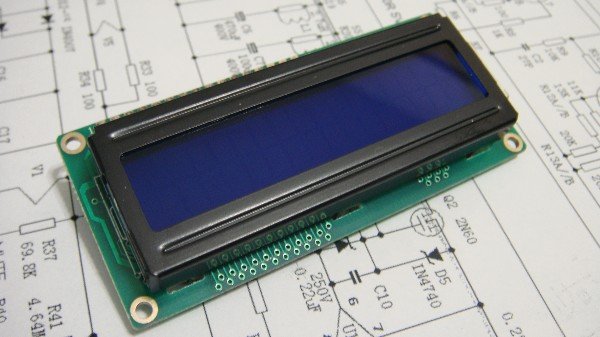

上圖:LCD顯示幕，在我們這次DAC1955Pro的銷售方案中是沒有將LCD顯示幕列入.

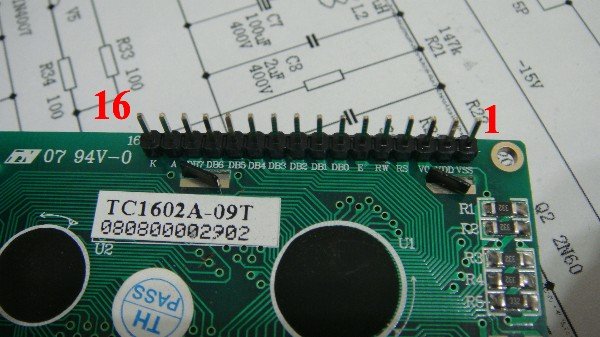

上圖:LCD顯示幕的背面，與VFD不同的是LCD顯示幕是有16支腳

在LCD安裝與VFD不同的是，LCD要多裝一個5K的可調電阻

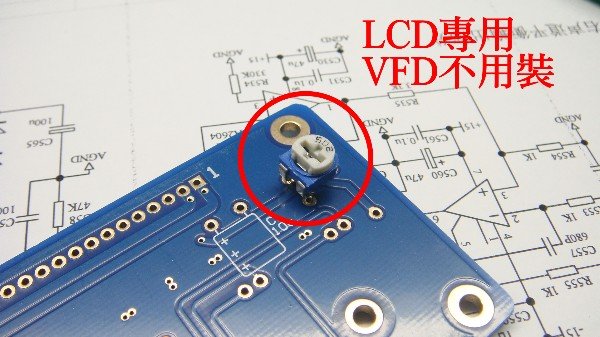

上圖:若您是裝LCD顯示幕，則必須裝這一個5K的可調電阻，主要是可以調整螢幕的亮度

好，介紹到這邊，下一篇我們要專文寫I2S轉換成品這一片的功能，在這邊提醒各位，裝機報告一定要好好並仔細的讀，若有任何的問題，千萬不要冒昧的裝機，以免造成零件的損壞.
