DAC1955Pro裝機報告之二----基本架構及安裝
by hn702906 |
| 在上篇我們進行了基本的SM零件的安裝後，接下來讓我們來談談這部DAC1955Pro的一些功能及架構圖。 |
| 在組裝之前，我們要先讓大家知道，DAC1955Pro的零件眾多，安裝也需要很多手續，請大家務必在裝機之前，熟讀套件所附上的線路圖，及本裝機報告，我們在這部DAC1955推出之前已經修正了一些原來的小問題(例如1955加並一個小電容)，並經過實裝測試，且在對岸的網友也裝了許多，小站在自己安裝時也很容易的就裝起來，我們發現，一定要細心的分辨出零件的數值，若對零件有問題，請用手邊的三用電表測試看看，這樣就可以很容易的完成。 |
| 記住!!請小心的分辨零件數值，不要一股腦的就將所有零件往PCB板上猛插。這樣有問題很難抓。 |
 |

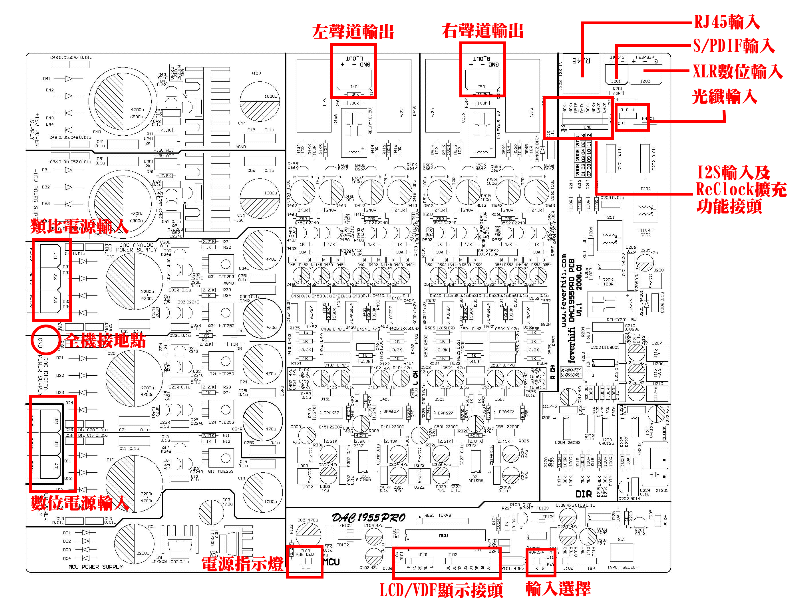

| 上圖:這是DAC1955pro的PCB板印刷面的各部位功能圖，若不清楚點圖可看大圖 |
| 這部DAC1955Pro可分為平衡與非平衡二種，隨著功能不同，安裝的零件也有不同，所以一但確定了要裝平衡版或是非平衡板，就必須照著零件表上的安裝，我們會建議都裝平衡版的，一來為了將來的高階平衡版CD訊源作準備，二來一次安裝就到定位，省的到時還要改. |
 |

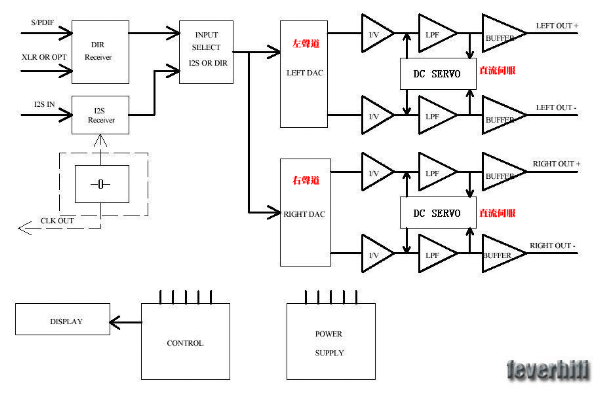

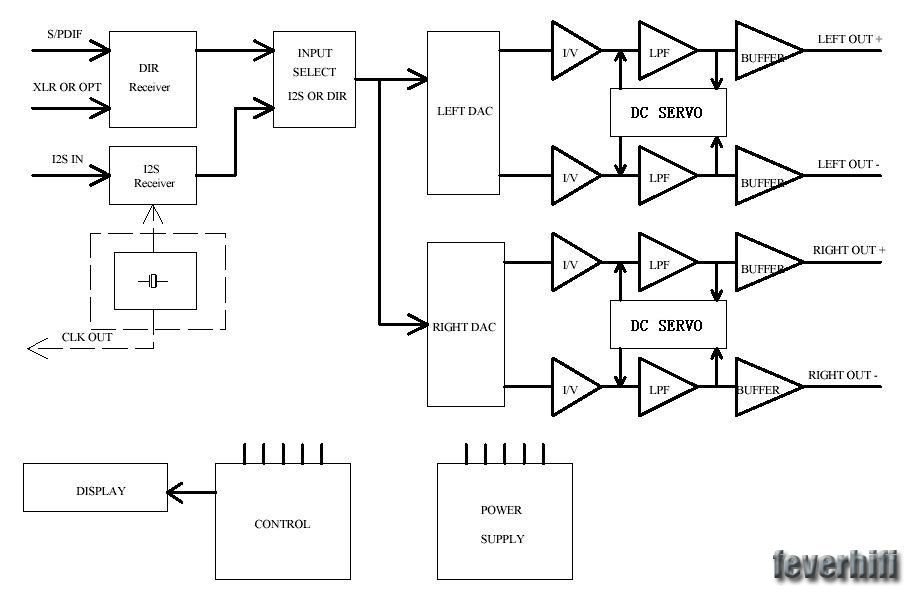

| 上圖:這是平衡版的線路方塊圖，按小圖可看大圖，我們可以看到多了DC Server來平衡，這也就是輸出直流可以降到極低的原因，因為輸出直流可以很小，所以在交連電容上是可以被捨棄不用的，這也是這部DAC好玩的地方之一. |
 |

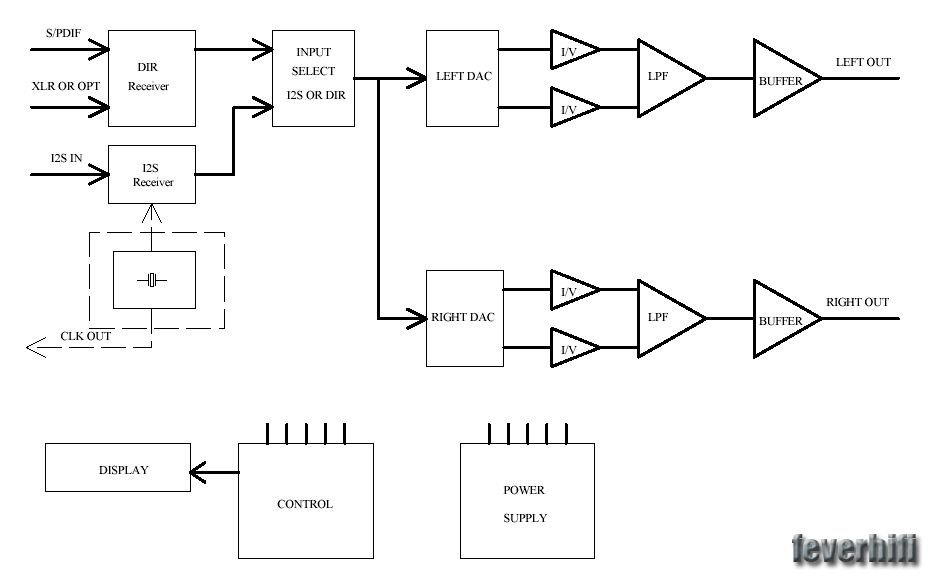

| 上圖:這是非平衡版的線路方塊圖，大家可以與上面的平衡版比較一下，零件少了機乎有一半多，但基本的架構都是一樣的，信號經過解碼後，分成左右聲道，進入到I/V電壓/電流轉換，再經過LPF，然後緩衝級，再輸出. |
| 我們這篇裝機報告是以平衡版為主，非平衡版的注意事項我們會在稍後以補充的方式來作說明. |

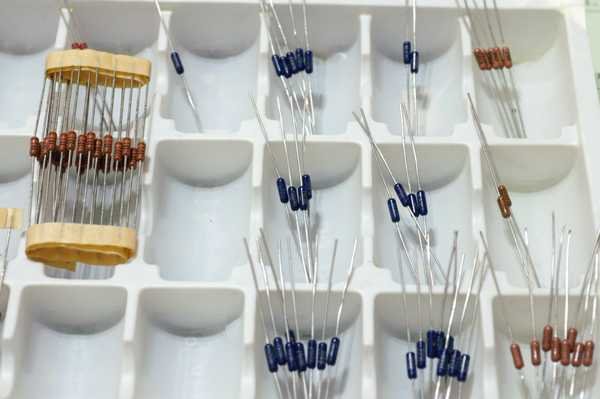

| 接上篇，接下來我們來安裝電阻，這次的電阻都是DALE的，在安裝之前請先將這些電阻分好，並清點數量 |
 |
| 上圖:將電阻分好，一個也不能少(多就沒關係 :D) |
 |

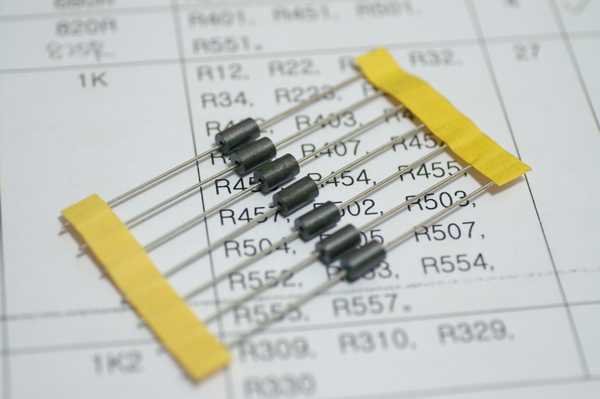

| 上圖:這是磁珠，不是電阻，清點後放妥備用. |
| 記得零件從低至高來安裝，先裝電阻及二極體，再裝較高一點的零件， |
 |

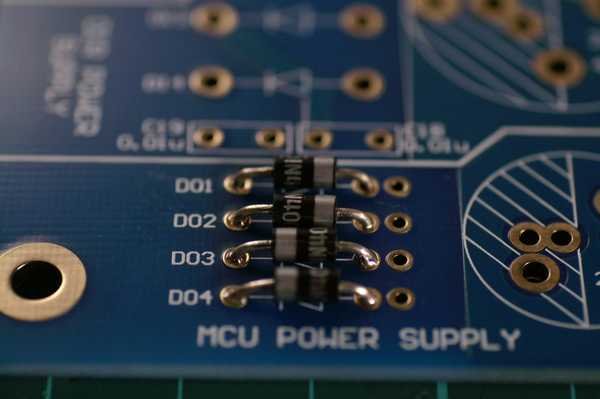

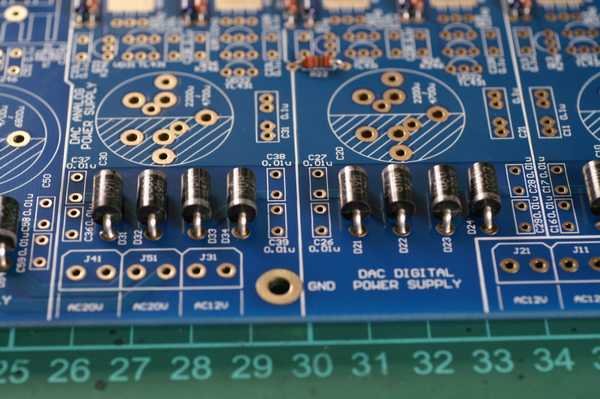

| 上圖:安裝二極體，零件上的白線與PCB上的一橫線同一邊，裝錯會造成短路，請小心 |
 |
| 上圖:一個一個的先安裝好 |
 |

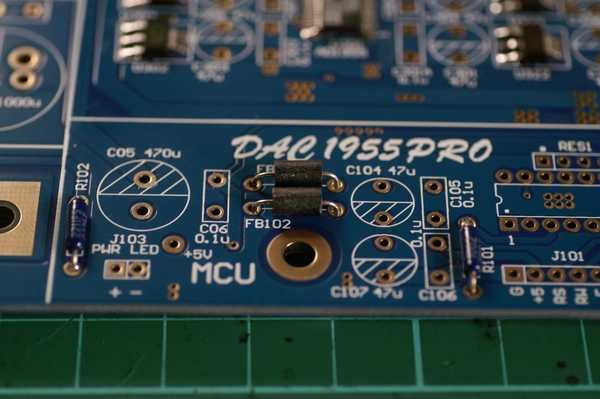

| 上圖:這是磁珠，零件標號為FB開頭的，長的和二極體有點像，不過沒有白線及印刷 |
 |
| 上圖:再安裝電阻，這部份我們不多作說明，只要照著零件表一個一個慢慢裝上就好，記得將電阻的阻值號碼朝上，這樣有助於將來有問題時的零件數據判讀. |
 |
| 上圖:安裝電阻，小心為上 |
 |
| 上圖:安裝電阻圖. |
 |

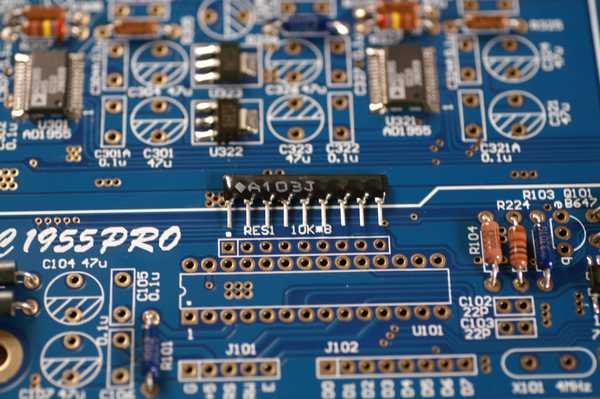

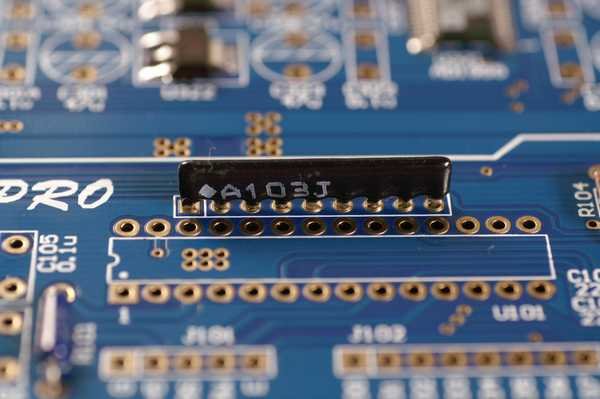

| 上圖:排阻安裝圖，記得將排阻上的白點對準PCB上的白點(靠左邊的RES1旁)，不可弄錯. |
 |
| 上圖:對準好放入，先焊接第一腳後調整排阻的位置，再將其他的腳焊好. |
 |

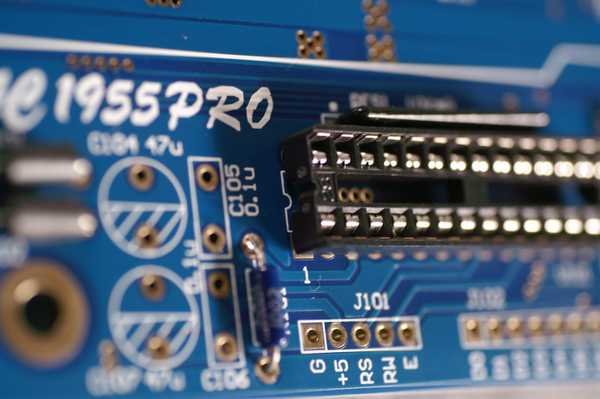

| 上圖:都將電阻及二極體焊好後將IC座焊上，記得這也是有分方向的，IC座上的凹槽要對準PCB上的凹槽，這樣才對. |
 |

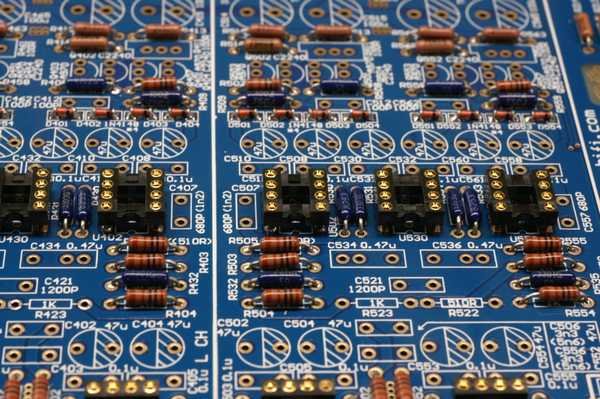

| 上圖:再來是焊上8Pin的OP座，在焊OP座時有一個絕竅，就是先焊上一支腳，然後翻過來調整OP座的方向，等正確後再全部焊上固定. |
 |
| 上圖:OP座全部完成!! |

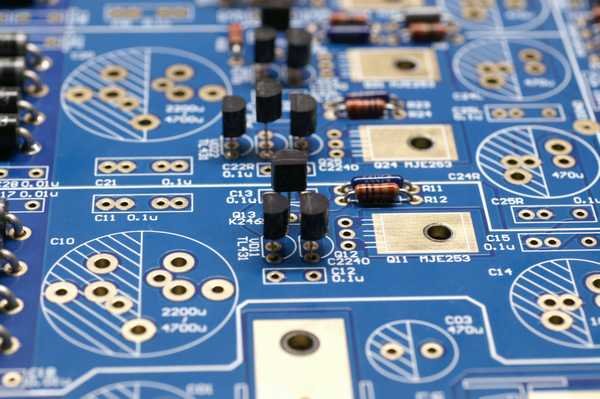

| 等這邊都完成後，就準備焊上小黑豆，這些小晶體的焊接重點是必須以較快速的焊接時間，來避免燙壞小晶體，重點在將一整排的小晶體插件完成後，循序的只將一個小晶體只焊上一支腳，等焊好後番過來調整一下小黑豆的位置，讓每個都一樣高，固定之後再將其餘的腳焊上，一方面讓小晶體可以散熱，另一方面整排焊起來也比較美觀 |
 |
| 上圖:小黑豆安裝完成!! |
 |
| 上圖:安裝完成!! |
| 小黑豆有二種，有配對的和沒有配對的，零件包上會分開包裝，在PCB上的安裝也是有先後順序的，我們先裝不用配對的，再來裝零件表上需要配對的部份!!安裝的方式都是一樣的，都是插上，在循序一腳一腳輪流焊好，然後調整位置，在輪流將每個腳一一焊好. |
 |
| 上圖:不過有一點要注意的，SW1的功能是一個微動開關，主要是切換輸入S/PDIF和AES/EBU訊號的(沒有辦法切I2S訊號)，但在實際我們裝箱時大家都想把線拉出來，然後用一個切換開關來達成這個目的，這時候就要將Q201給拿掉不裝，若想要一樣用微動開關來負責切換，就裝上Q201 |
| 也就是說，Q201的安裝與否，取決於是以要安裝微動開關或是機械式開關，而這二種開關的功能是一樣的，都是負責切換輸入S/PDIF和AES/EBU訊號的(沒有辦法切I2S訊號). |
 |

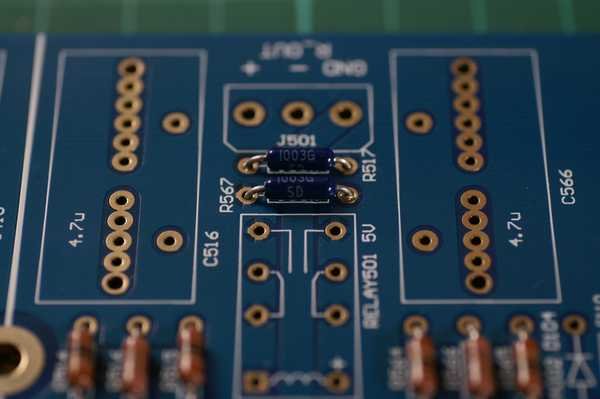

| 上圖:這是平衡版的輸出端負載電阻，若是非平衡的是只有裝一個，這點零件表上都會有分別的，請大家注意. |
| 好，接下來就是安裝WIMA的電容，本次套件我們所附PP電容的都是WIMA的，而電解電容都是Rubycon，這二種電容是許多大廠的愛用品牌，我們在採購零件上主要是以這二種為主，若要更換更加發燒的電容，我們請大家注意電容耐壓在50V以下都可以的，35V或25V也行. |
 |

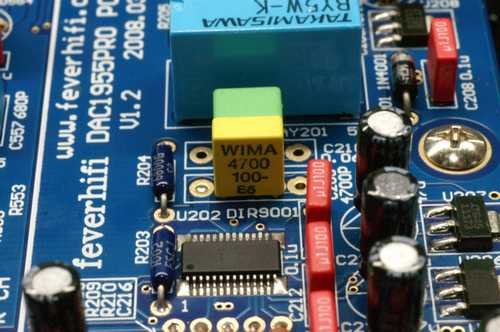

| 上圖:這是DIR9001的補償電容，這部份規劃了三種腳位，分別是5.08mm，7.62mm，及10.16mm，適合更換不同的尺寸，旁邊的U206及U207是供給DIR9001的三端子穩壓IC，是3.3V的編號11173，與其他的不同，這部份在安裝的時候請注意. |
| 接下來PP電容的安裝我們就不多做說明，因為WIMA電容在安裝上是比較容易的，還是老話一句，因為零件的數量眾多，在安裝前一定要將零件分門別類的整理好，對照零件表上的數值安裝，絕對不可錯置. |
| 而電解電容的安裝是有極性之分的，請看以下的圖: |
 |

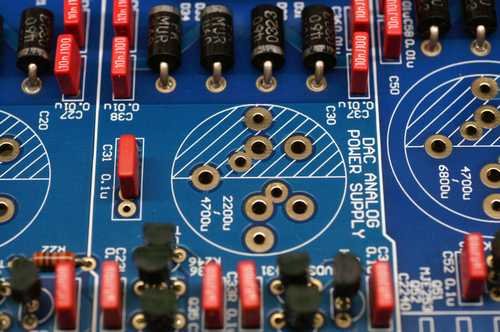

| 上圖:電解電容是以分極性的，在PCB板上的標示有白色斜線的是負極，而我們當初規劃的時候因為想要附合許多規格的電解電容，所以在電容的腳位上做了許多的變化，如上圖中的以白線分成二部份，在白線區域中的都是負端，在白線以外的都是正端，而在白線中間的是固定腳(有的電容是3支腳的). |
| 電容裝完再來是穩壓IC，穩壓IC的裝法為先量出折腳的長度，然後鎖上與PCB板平齊，接下來再焊上其中的一支腳，調整後再輪流焊上其他的空腳，這幾個是不用到雲母片的. |
 |
| 上圖:穩壓IC的裝法 |
 |

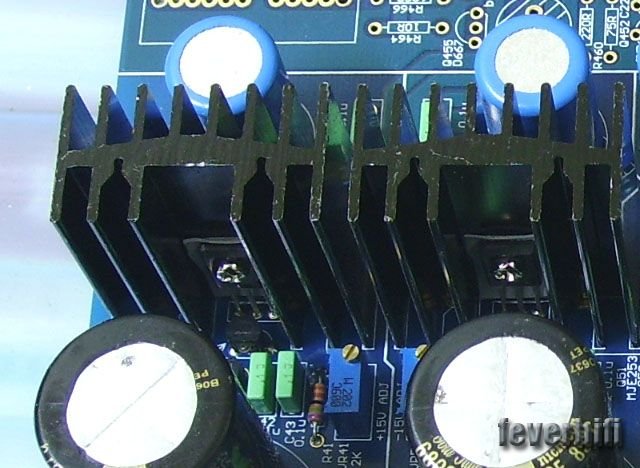

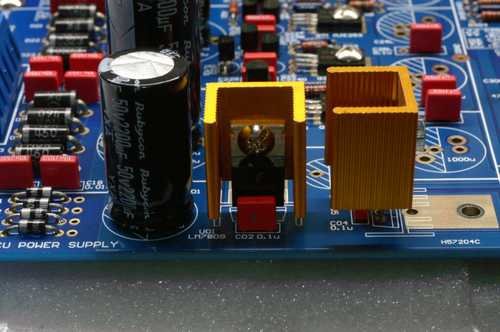

| 上圖:DAC1955Pro的其中二個穩壓IC，分別是7809和7805，這二個穩壓IC設計成為可用散熱片或是不用散熱片(與PCB貼平)，而要決定使用散熱片與否，則是在決定是否使用VFD1602顯示幕，若不讓本DAC1955Pro使用VFD1602，則將這二個7809及7805貼平PCB即可 |
| 換言之，若你想讓DAC1955Pro在裝箱時擁有VFD1602功能，那就裝上散熱片吧，若是不使用VFD1602就貼平PCB，或者，就直接用散熱片就好了，省的麻煩. |
 |

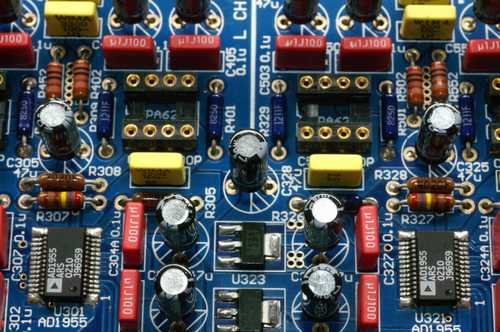

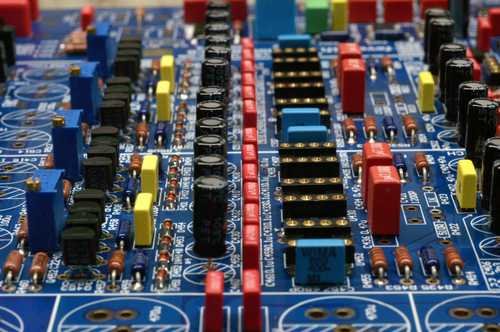

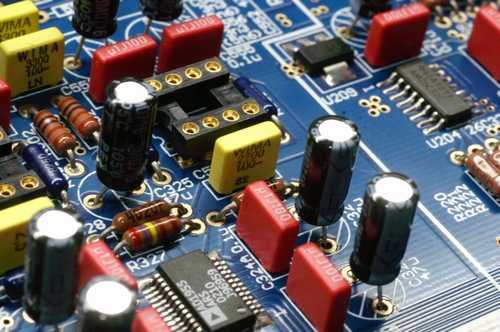

| 上圖:安裝好WIMA電容與Rubycon電容及VR後的樣子 |
 |

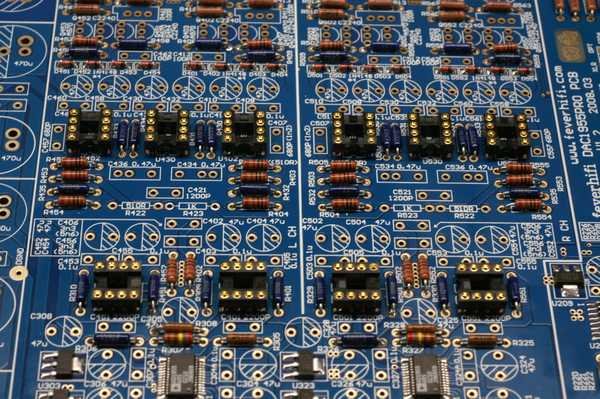

| 上圖:全平衡版的會有以上幾個零件沒有裝到，分別是C421，C521，R422，R522，R423，R523這幾個零件，我會貼出來的原因是深怕有的玩家，把這個沒裝的自己給補滿了(真的有人這麼做)，結果想當然是有問題，請大家注意. |
 |
| 上圖"Rubycon的47uf電解電容安裝，記得PCB板上的白線區是負端，不要裝錯. |
 |
| 上圖:電解電容裝好 |
 |
| 上圖:大容量的電解電容，電容上的白線(負端)對準PCB板上的白線標示 |
 |

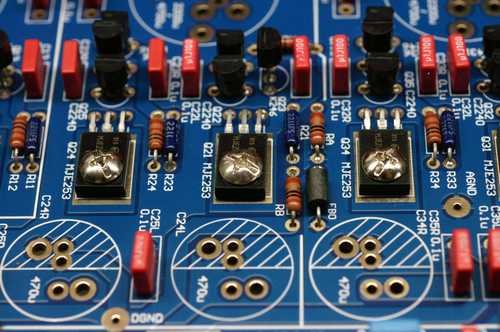

| 上圖:穩壓只有這二個Q41及Q51需要使用絕緣墊片來安裝，以免造成短路 |
| 裝到這邊，大致上完成了90%了，所以我們接下來要談到數位輸入選擇及控制部份的安裝，先讓大家看看數位輸入的部份: |
 |

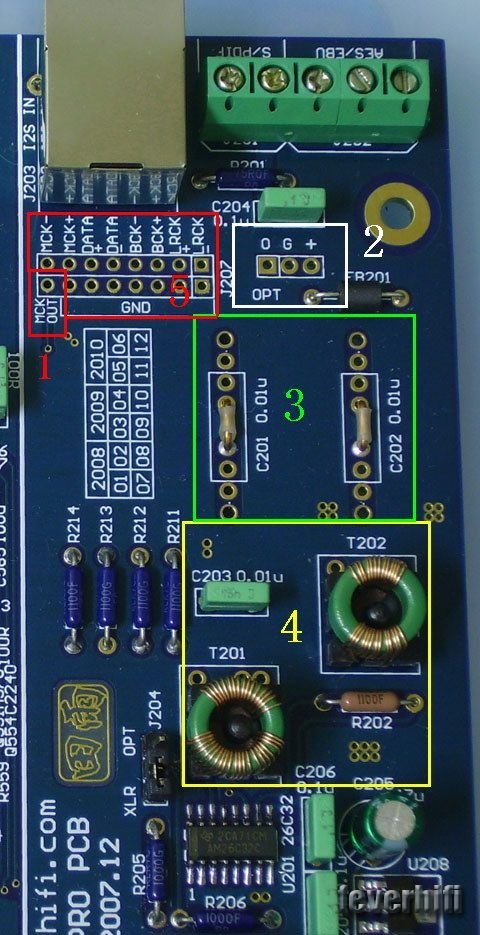

| 上圖為整個DAC1955Pro數位輸入的部份，這部份的彈性很大，端看自己想用那一種數位訊號輸入，上面的編號為1~5，分別說明如下: |
| 編號1的紅色框框部份，這是Re-Clock的輸出，Re-Clock我們都翻成時基校正，也就是CD轉盤當中的時基誤差，經過Re-Clock校正後可以大幅減少時基的誤差，經過DAC1955Pro的選購配備Re-Clock擴充套件後輸出後，就會從這個腳位吐回輸入到CD轉盤，而為了減少時基傳回而產生的抖動(Jitter)，我們建議使用同軸的75歐姆線來傳達信號，而機箱可以使用BNC接頭. |
| 編號二是光纖輸入的接頭，使用光纖輸入就從這邊接入 |
| 編號三是數位輸入的交連電容，C201為S/PDIF輸入交連電容，C202是XLR的輸入交連電容，若是輸入並沒有直流可以短路使用直接交連，例如擴充套件的I2S輸位輸出板. |
| 編號四為數位的隔離變壓器，12:12的是XLR，15:20的則為S/PDIF |
| 編號五的為I2S的擴充輸入，與PCB板上的RJ45接頭是一樣的，因為I2S並沒有標準介面，若是不懂的可直接使用RJ45，若是想要改自己要的接頭則可從這邊動動手腳，可用D型9Pin的或是D型15Pin的，端看自己的方便，再強調一次，若是自己不確定則用PCB板上的RJ45接頭就行(這個接頭套件並沒有附上，要自己去電子材料行購買) |
 |

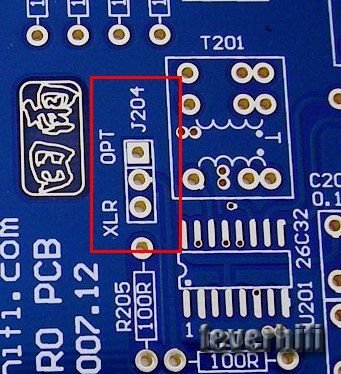

| 上圖:DAC1955Pro支援了I2S輸入、S/PDIF輸入、AES/EBU(XRL) 或光纖輸入，也就是說AES/EBU(XRL) 與光纖只能選擇其中一種的輸入，所以透過上圖的XLR OPT的跳針，可以選擇自己想要的輸入方式，3個PIN中的中心點為基準，要選擇那一個只要短路即可 |

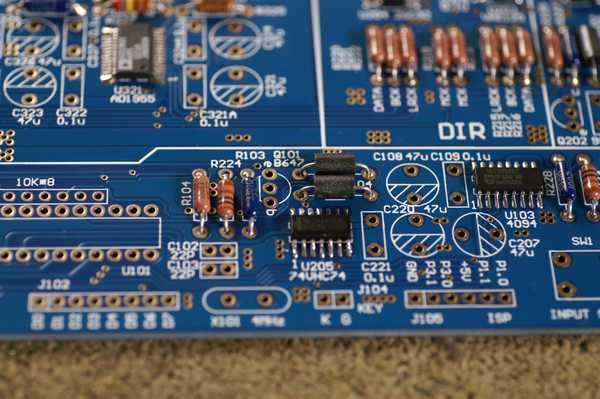

| 另外一點，我們來談談DAC1955Pro這部份的Re-CLOCK的部份，一般來說，在我們的CD轉盤上就已經有了Re-Clock的這個功能，若不使用DAC1955Pro的Re-CLOCK，則如下圖一樣，可以不裝 |
 |

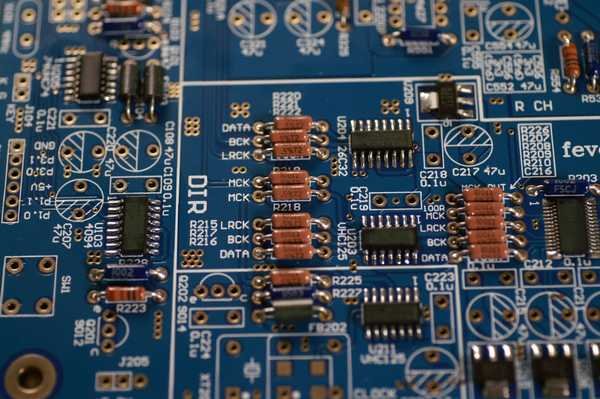

| 上圖:若不使用DAC1955Pro的Re-Clock功能，則可以不裝 |
| 一般來說，一般的CD轉盤因為已經有內建了DAC，而原廠因為成本關係，所以內建的DAC並不是非常高階，所以我們才會有另加DAC的打算，而時脈(CLOCK)卻不隨著DAC往外移出，主要原因是牽涉到CD轉盤的改造，所以大家都是留用原來的CLOC功能. |
| 理想的狀況是，主要的CLOCK(也就是稱做Main-CLOCK，簡稱MCLK)應該離DAC晶片越近越好，這樣經由DAC所產生的MCLK回傳入CD轉盤，將使聲音穫得極大的改善，然而這並不是沒有缺點的，拿掉了CD轉盤的MCLK，這部轉盤若沒搭配DAC1955Pro，則不能單獨工作，這點大家必須考慮清楚才是，可話說回來，有了DAc1955Pro的Re-CLOCK，誰還要CD轉盤的DAC? |

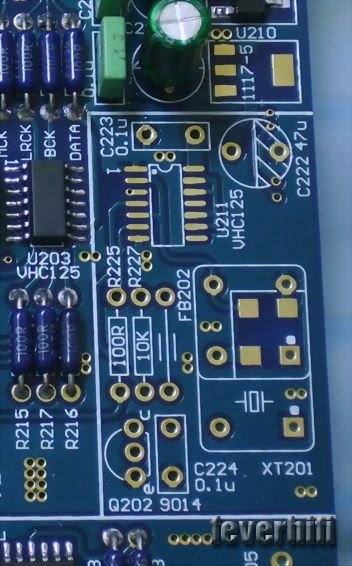

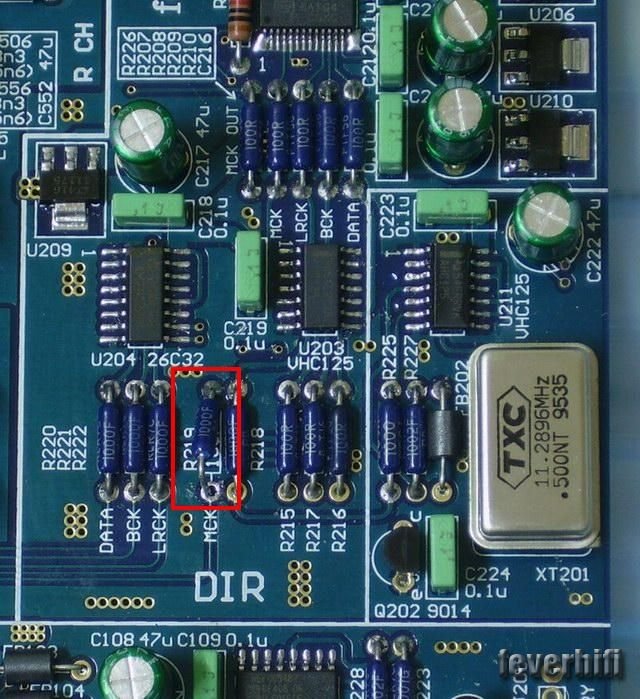

若要使用DAC1955Pro內建的Re-CLOCK功能，請將Re-CLOCK部份安裝完成後，將R219，也就是PCB板上有印刷MCLK的部份斷開(斷開的原因是切斷由CD轉盤來的MCLK信號)，這樣當使用I2S標準輸入時，XT201的CLOCK信號便直接送入DAC晶片，而輸出的CLOCK信號，便由74AHC125緩衝輸出，一樣透過I2S標準輸出到CD轉盤，這樣就完成使用DAc1955Pro上比CD轉盤更高階的Re-CLOCK.. 請注意，R225與R219只要選一個安裝即可，要使用Re-CLOCK功能時，裝上R225，若要使用外部的MCLK訊號時，裝上R219. |
 |

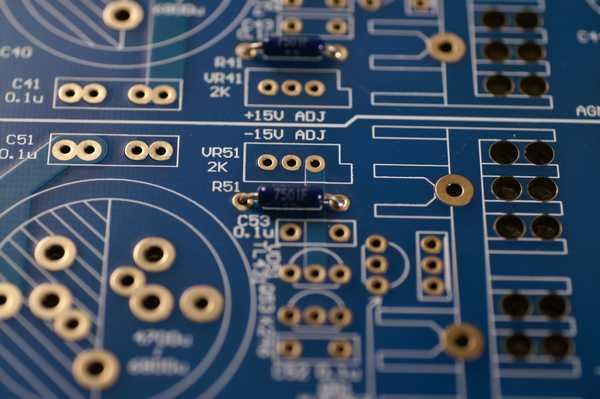

| 上圖:跳開R219的電阻，這樣就可以使用DAC1955Pro的Re-CLOCK. |
| 要注意的是，在使用DAc1955Pro的Re-CLOCK功能之前，必須將自己的CD轉盤改造一下，並且了解到Re-CLOCK僅支援I2S標準輸入/輸出，AES/EBU及S/PDIF還是使用DAC1955Pro的內建MCLK. |
| DAC1955PRO的I2S輸入僅支援256fs（32KHz、44.1KHz、48KHz、88.2KHz、96KHz），128fs（176.4KHz、192KHz)，所以若轉盤是44.1KHz，則OSC選擇的頻率則為44.1KHZ*256=11.2896MHz，若轉盤的取樣率為192KHz，則為192K*128=24.576MHz |
| 有關Re-CLOCK的文章有很多，在這裡因為篇幅的關係我們就不多做說明，到Google考以找到許多文章，我們推薦由PRBS戴兄的網站，裏面有許多豐富的資料可供參考. |
| 介紹到這邊也差不多，下一篇我們會來與大家談談DAC1955PRO的送電及調整測試. |
