| 前級除了將訊號先做一次放大的功能之外，更扮演了調整整個系統表現的重要角色，不論是以前的前管後晶(前膽後石)，或是全真空管系統，管前級一直是被重量級的音響發燒友所注目的焦點，擁有一台管前銘機也是DIY者的夢想。 |
|
|
不管是小功率晶體機,或是任何A類，AB類，甚至是D類後級，透過這台擁有全球行銷25萬台Audionote M7前級線路的DS A-M7真管前級，相信會為系統帶來與以往不同的表現，更棒的是，這台極簡風格的真管前級，只要更動少數不同的零件，都可以牽一髮而動全身演譯出不同的聲音。 |
| 在我們拿到這款DS A-M7套件後，最重要的是清點零件，一如往常，我們必須下載零件表:按我下載零件表,(pdf檔,請按右鍵另存新檔) |
| 在下載完零件表後，我們可以拆開包裝，照著零件表中的零件逐一清點，並在零件表的右方”檢核”處打勾，有的就勾起來，沒有先找找地上，有沒有掉了，找不到就請來信給我們補寄。 |
|
| 好了，接下來要準備工具，相信老經驗的玩家都有的，但我們還是得再提一次，事前做好準備，省的做到一半缺東找西，破壞了DIY的興致，要準備的有： |
| 1. 烙鐵 2. 尖嘴鉗 3. 斜口鉗 4. 夾子 5. 螺絲起子 6. 小刀 7. 焊錫少許 |
|

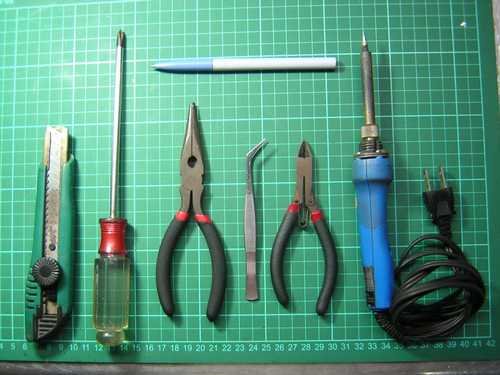

| 上圖:要準備的東西及工具 |

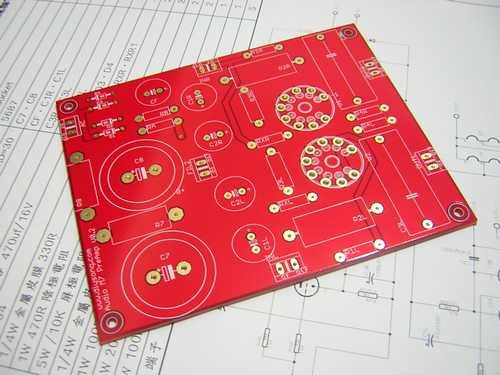

| 以上都準備好就可以開工，我們先把PCB拿出來，先看看PCB上的腳位及標示，若是要裝真空管外露的，請把零件裝在背面，記住!!真空管座一定要裝在印刷面，否則腳位會錯誤，其他的如電容極性不可裝錯，以面產生危險!! |
|
| 上圖:右邊D1~D4為二極體，白線對準1N4004的白線 |
| 首先要裝的是二極體，這是整流用的，將變壓器的交流電整流成脈動直流就靠這四個小小的二極體，若要更換成高速二極體，可以換成耐流2A以上的都可以。 |
|

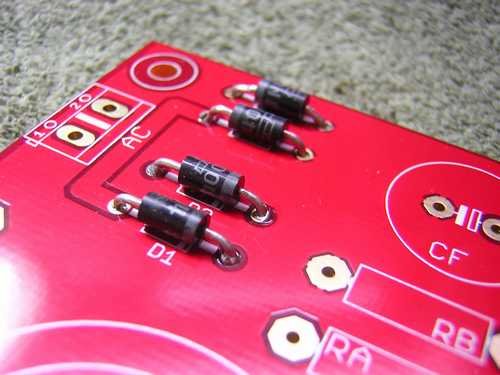

| 上圖:裝二極體的時候請注意極性，不可裝反，主要是二極體的白線對準PCB上的白線，這樣準沒錯 |
|
| 上圖:裝好了二極後就準備裝電阻，由低至高是裝機零件的要訣之一，再來我們找出零件表上的電阻，量好距離將腳折好，準備插件。 |
|

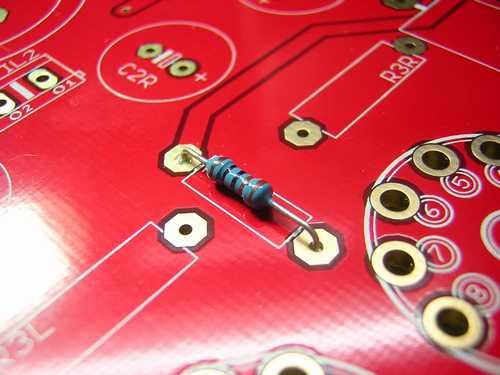

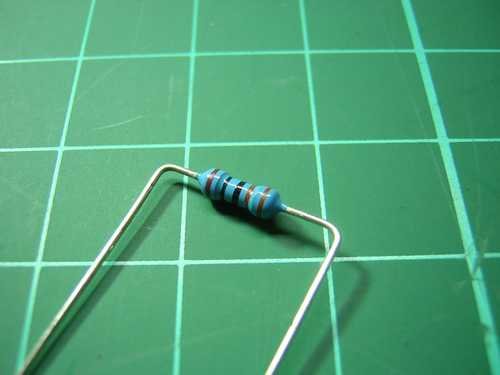

| 上圖:電阻折腳距離需量好，比對PCB板上的零件孔位，我們為了考慮給DIYer改機的需要，將腳距特別的拉大一點，以提供更彈性的空間。 |
|

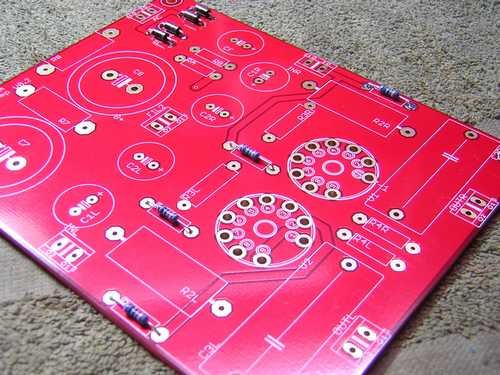

| 上圖:裝好小電阻後的PCB板 |
| 在我們裝到大電阻的時候，我們要提醒各位，這濾波電阻最好是提高一點，因為在電路工作時這電阻會產生熱量，雖然我們的PCB厚度有增加，但為了通風，還是稍稍提高比較安全 |
|
| 上圖:提高了整流濾波電阻的高度，共有二個，我們將第一個設計在旁邊的原因是可以方便換成Choke的接線，使用上可以很容易的替換，Choke使用5H以上的都可以。 |
|

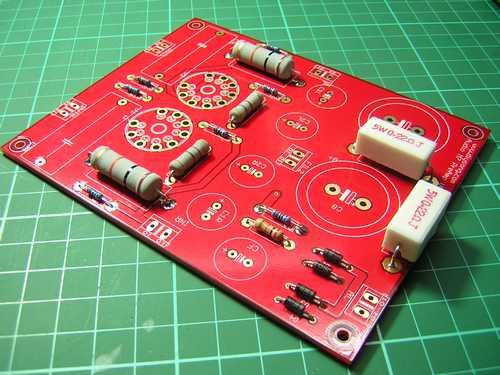

| 上圖:裝好電阻的DS A-M7套件，很簡單的就作好了 |
| 再來是焊上管座，缺口向著PCB上的缺口，請記得要將管座裝在PCB的印刷面. |
|

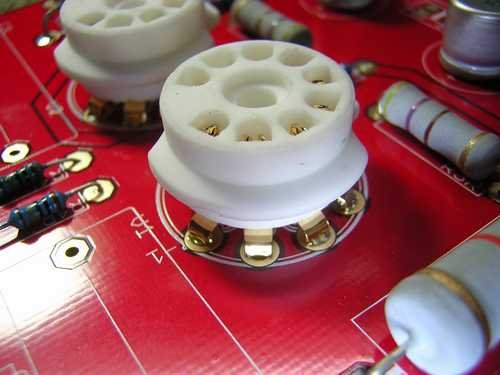

| 上圖:PCB板上印刷面的管座缺口，有標出1~9的腳位，反的就裝不下了 |
|
| 上圖:裝上並焊好，我們可先在背面先焊上一支腳，再將PCB轉過來看看管座有沒有正確的朝上，若有歪斜請調整好，再全部上錫即可 |
| 再來是電容的焊接，一樣由低至高，先焊上OSCON的小電容，記得，長腳是電容的正極，和PCB上的+為同一邊 |
|

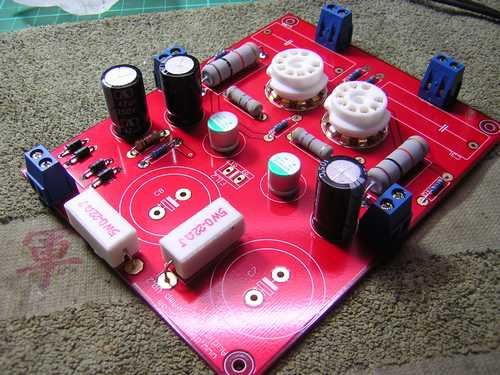

| 上圖:依序焊上小電容及大電容 |
|

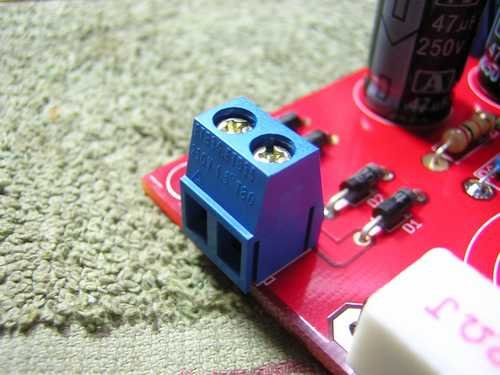

| 上圖:然後將端子台焊上，若是有打算直接用配線焊接的，這個端子台可以不用裝 |
|
| 上圖:大功快告成了，已經完成一半!! |
| 接下來是裝上交連電容，DS特製0.47uf交連PP電容，頻寬極優!!若是您手上又更佳的電容也可以換上，不過我們真的建議先使用DS的特製電容看看，雖然長的不怎樣，還是廉價的黃皮樣子，但這電容可是我們參考進口發燒電容的特性去訂製的喔~~ |
|

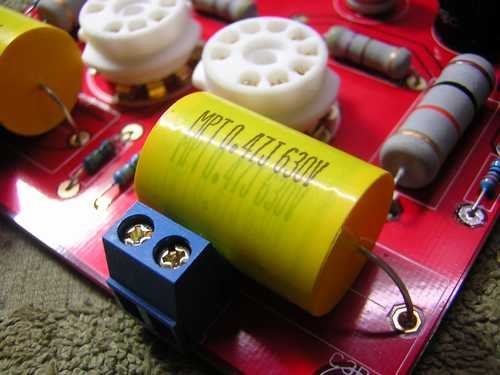

| 上圖:裝上DS特製交連電容，電容腳稍微用砂紙磨亮，及不要折直腳，讓電容腳順順的彎下來即可 |
| 最後我們要裝上濾波電容，這是Nipon ChimiCon的日系發燒電容，在大動態時提供A-M7所需的輸出電壓，若加大也可，看個人的喜好 |
|

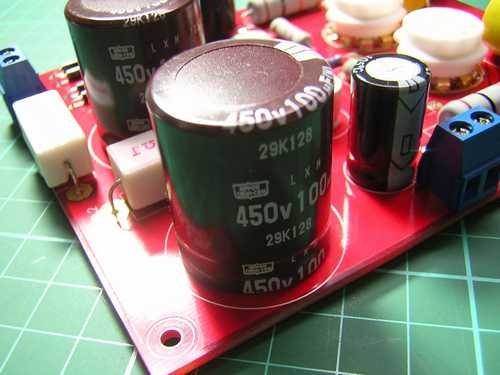

| 上圖:裝上濾波電容，與PCB的標示請注意，電容上外殼白線是負端，不要接錯了喔~~ |
|
| 上圖:99%完成!!各位有沒有注意到?好像有個地方沒焊? |
|

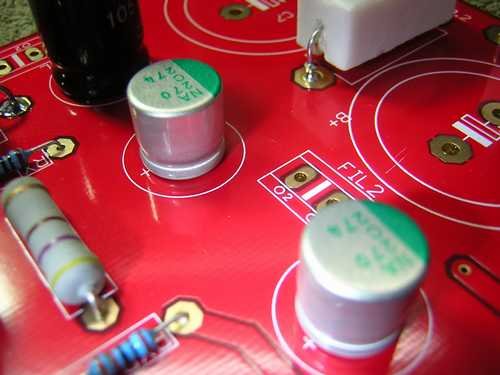

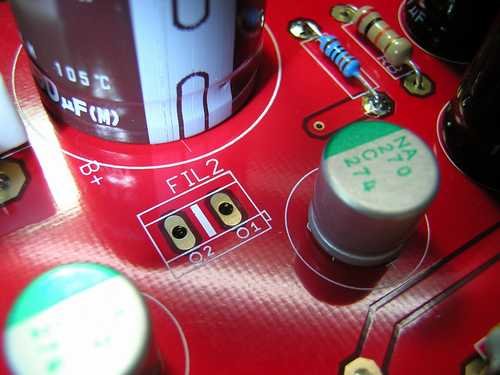

| 上圖:賓果!!答對了，就是標示FIL2的端子沒焊，為什麼呢? |
| 因為我們裝機時考慮到配線的問題，我們如果可以從PCB的後面配線，效果應該會好一點，所以我們建議將這2P端子裝在背面 |
|

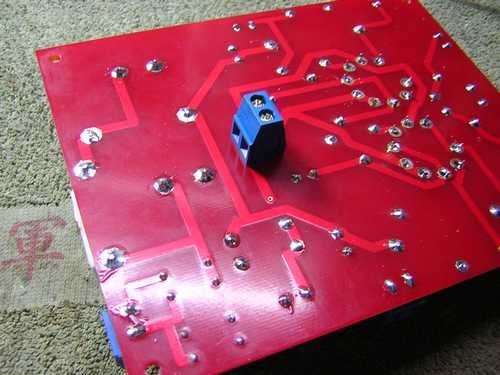

| 上圖:補上這2P的端子，燈絲的電線就從後面進入，這樣正面就看不到亂亂的線 |
|
| 上圖:看到了嗎?燈絲從下面接，而PCB板上所標示的B+就是我們要測試的B+高壓量測點(就是那左邊濾波電阻的腳處) |
| 裝到這裡就全部OK了，若是熟手的話大概15分鐘就可以完成搞定，新手也應該在30分鐘就完成，接下來送上電源，使用DS的管前級專用變壓器，將200V接往高壓，一組的6V3接往燈絲，另一組變壓企抽頭保護起來不用，上電!! |
|

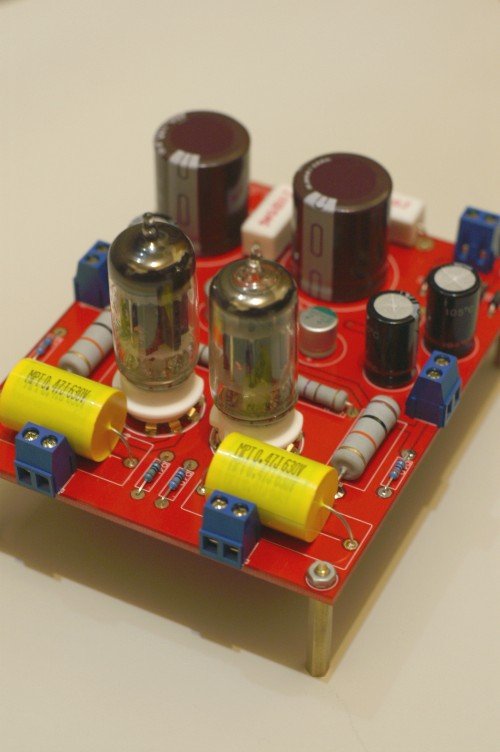

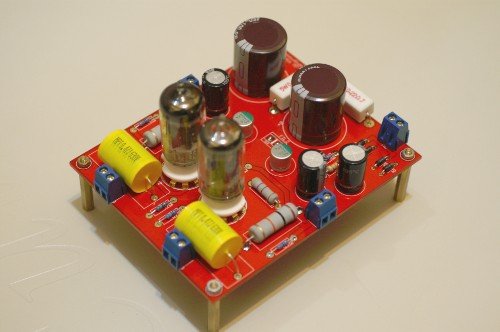

| 上圖:我們完成了這款DS A-M7前級 |
| 2007/04/22 by hn702906 |
