高傳真耳機DIY
PART2 by 金維中

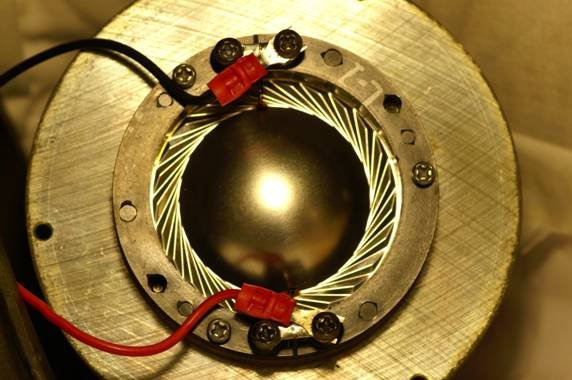

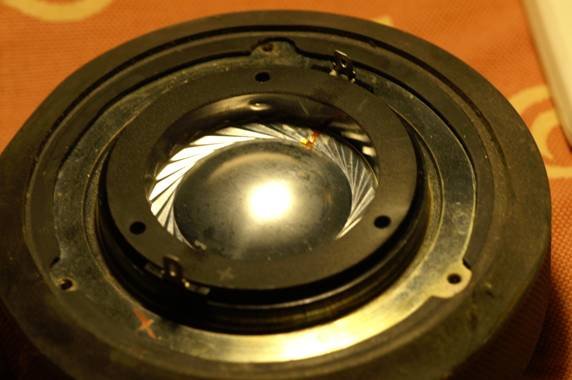

- 這是一顆拆開的 Altec Lansing 的高音單體驅動器High Frequency Driver，拆掉背蓋之後可以看見正中央的震膜，這一型搭配號角所使用的高音驅動器，他的圓頂Dome並不是朝前，而是凹下的部份朝向前方，所以看到的這一面是背面。
- 這一個震膜組成包括一個固定框、震膜、線圈以及線架，原文叫做Diaphragm；如果您有注意到，這一顆是與上一顆單體不一樣，上一顆線圈外接訊號的部份是用插PIN固定，而下面這一顆是利用螺絲固定，下面的金屬就是包著巨大Alnico 磁鐵的主結構體，Altec Lansing 以及JBL的高效率，據說是這一顆磁鐵的設計佔很重要的腳色，其中固定的螺絲也是特別無磁性的螺絲，日本雅虎上面還特別另外賣，

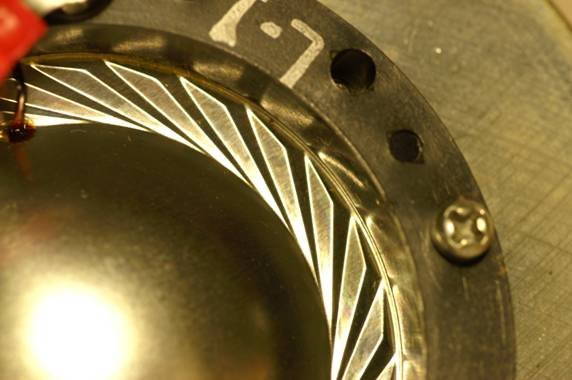

- 這一張特寫是不是可以非常清楚的看見震膜周圍的溝槽？請仔細比較一下，這一種放射狀斜溝槽的形狀是不是與AKG的單體的溝紋形狀一樣？國內有許多玩家稱互這一種震膜叫做：「太陽邊」名字還頗合實際的長相。
- 現在 DS 推出來的這一批耳機單體就是AKG新一代 Variomotion 的設計，是 K300 series 的單體，目前使用這一款單體的耳機就是 AKG K301；當您收到這一對耳機單體的時候，它是一對同時包含著耳罩以及底板的。(編按:目前這對耳機單體已經到貨,最近將會以登記的方式開始供應!!)
- 這就是這一顆耳機單體，另一面就是耳罩，耳罩式用旋轉就可以輕易的拆下，如果您原本就是使用 AKG K301 或是最新的 AKG K301 Xtra 那您就可以直接將耳罩拆換，DS賣一對耳機單體的價格與您向原廠買一對用來替換耳罩的價格還便宜，所以等於是買耳罩送單體。

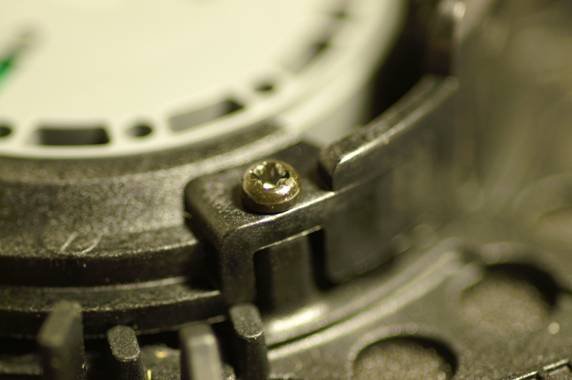

- 這一顆螺絲的十字紋部分的斜度與一般我們所使用的螺絲起子不一樣，這一顆螺絲比較斜，同時也比較深；如果螺絲起子使用不當，很容易將螺絲釘搞掛掉。

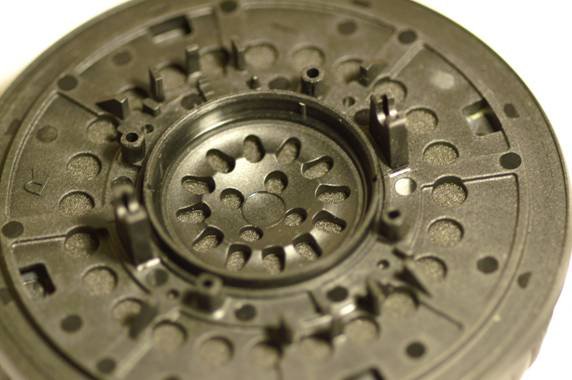

- 這就將單體拆下來所謂底板的樣子。
- 原本是打算利用完整的底板就直接自己DIY一個耳機，因為那麼漂亮的耳罩以及精良的底板放著不用實在可惜；當初我的構想是利用木板鋸切一個圓洞，將耳罩連底板裝進這一個洞之中，再利用鐵絲彎成一個架子，焊接上音源線，形狀仿效 AKG K100的樣子；但是實在是門檻會高一些，而且失敗率也會提高；所以最後的決定就是先寫出一篇：『利用現成耳機改裝上AKG單體的舊瓶裝新酒的計畫』
- 因為大陸耳機製品的種類繁多，加上現在暢銷的是提供給Skype 或是網路對話所使用的「耳機麥克風」，所以傳統只有耳機的純耳機除非是系出名門才貴的要死，一般的雙耳耳機可是便宜的很，造型又漂亮；您可以直接在奇摩拍賣上面挑一挑，參觀比較之後，您就會相信我說的話。
- 該如何挑一部值得改的耳機呢？說實話這有一個很大的部份是需要小小冒一下險的，因為沒拆開以前，誰都不知道耳機裡頭長的啥樣子；我的建議是選便宜而且是全罩式的耳機，但是一定要外形好看戴起來舒適（如果戴起來不舒服那你幹麻花大功夫來改裝？）
- 當您買好耳機同時也收到了單體的時候，首先，我會拜託您先試一下；您一定要試一試兩個耳機的聲音，比較一下，如果您買回來準備殺肉的待改裝耳機聲音比另外買的這一對AKG更適合您，那千萬讓這一付耳機保持原狀，可能您運氣好，挖到寶了；您可以直接先將耳機線焊到單體上，聽一下兩支耳機的差異。

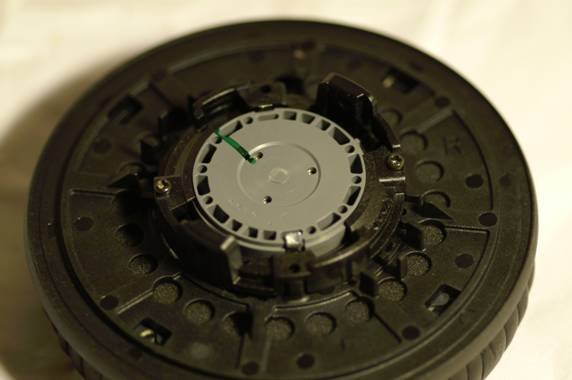

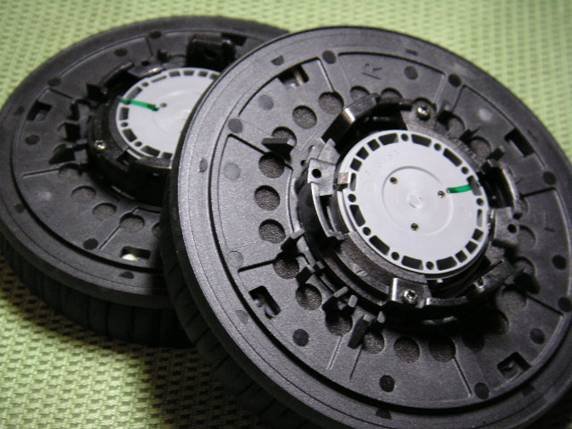

- �� 這就是這一組單體背面的全貌，畫上一撇綠色的就是 + 。

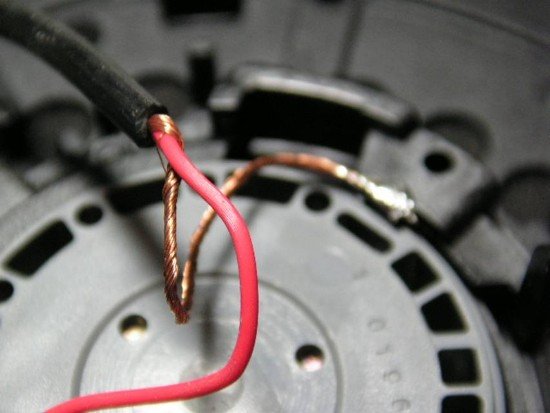

- 一般耳機線最多使用的就是像圖中的這一種「隔離線」外圍銅色的是屏蔽，我們就是利用這一條線當做負極，或者稱做是接地線，左右聲道的這一條線是共通的，中間是訊號，或也叫作 +
- 左下角的那一抹反光就是標示綠色的正極，因為只是要進行試聽，線頭剝長一些方便工作。

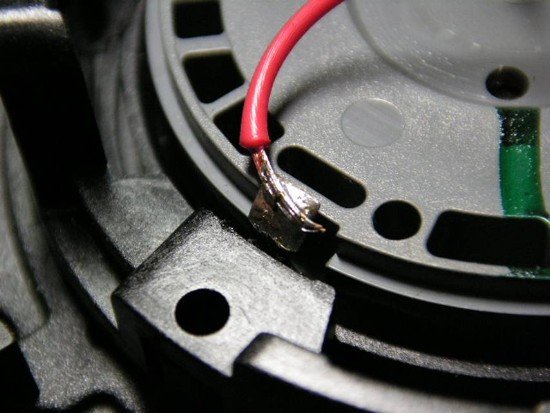

- 就是圖下右下角的那一抹綠色，在上一張圖是反光，這一張圖是焊接的特寫，試聽時只要輕輕的焊上接點即可；當左右兩邊都焊好了，先進行兩組耳機的試聽，如果您原本的耳機聲音比這一套好，那當然保留原來的，因為個人對音樂的解讀以及喜好是很主觀的；
- 所以聲音好壞請自己好好的思考以及判斷，如果發生了原來的「3D頭盔事件」，有的人就是堅持在電腦耳機孔上的表現，便宜耳機有較佳表現……..那就誤會大了，所以改機與否恭請自己裁奪。

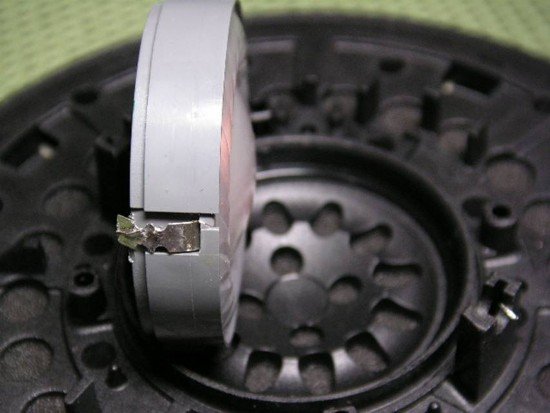

- 這是焊點的側面，注意可以看見兩個凹槽，靠近震膜那一面的是接震膜線圈非常細的漆包線的部份，而我們要裝上音源外接線時前萬別超過兩個凹槽中間的那一個突起部份，只要將訊號線焊在靠後方的平面上面，如果越過中間的突起到靠近震膜的那一個凹槽就很有可能弄斷非常纖細的音圈線圈的線。

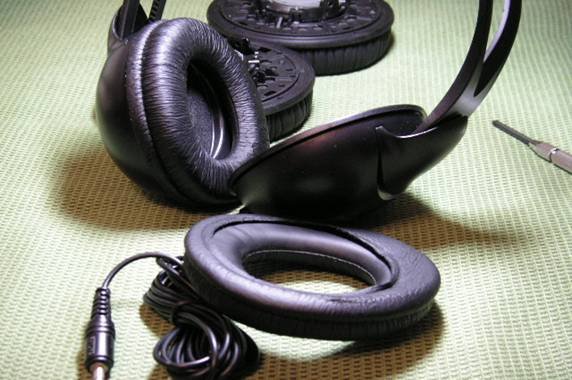

- 這就是準備拿來改裝的全罩式耳機，首先先拆下耳罩，這一部分請小心，動作放慢，逐漸將耳罩剝離開來；如果您不需要剝離就可以看見固定的螺絲孔，其實直接就將螺絲拆下來就好了。
- 這是另一付耳機，只要將耳罩撥到一邊，固定單體底板的螺絲就可以看的見，同時也就可以拆下來，每一付耳機所固定的螺絲數量都不同，仔細的查看一下；每一顆螺絲都拆下來時，整個底板就很容易可以卸下來了。

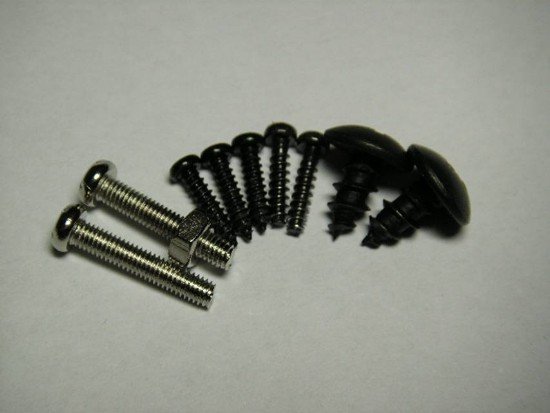

- 這是一張螺絲的比較圖，最左邊兩顆銀色的是一般金屬細牙的螺絲，接著是兩科現再拆的這一顆耳機的螺絲，接著是AKG單體上固定的螺絲，最後兩顆巨大的是「金屬板自攻牙螺絲」，這一張圖的目的是讓您可以分辨螺絲牙的不同；中間四顆是所謂的「塑膠自攻牙螺絲」，也就是說螺絲孔不需要攻牙，鎖螺絲的時候，螺絲自己會在塑膠洞上供出自己需要的牙紋，所以可能每一次重新鎖上螺絲的時候，就會製造一次新的牙，重複的拆下以及鎖上很有可能會直接把洞搞大，就讓螺絲鎖不緊了。
- 所以遇見這樣的螺絲，切忌用蠻牛的蠻力拼命的搞，這個很容易把洞搞壞了；輕輕拆下來之後，裝回去時，就輕輕的順著原來的牙軌鎖回去，緊了就好，不要一定要鎖的非常拼命緊；為什麼要強調這一點？因為另一邊螺絲孔是塑膠而不是我們常用的金屬螺帽，塑膠螺絲孔一但搞壞掉非常難搞，幾乎可以判定是死刑；我們今天進行耳機的改裝，最主要的目的是讓耳機便的更好；如果沒有變的更好，搞砸了就違逆了當初的理想了，所以恭請諸位多多小心。

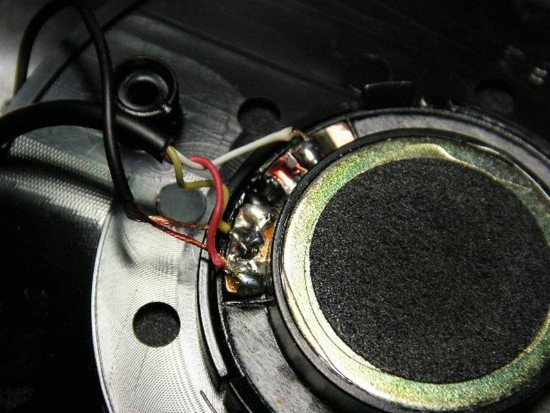

- �亃N底板拆開就可以直接看見固定在底板上面的接線，因為這一付耳機是一條線接到左邊，再利用跨接的弧拱部份接線道另外一邊，所以線頭出來一共就有5條，白色就是左邊的火線（L+），黃色就是共地線（GND），紅色就是右邊的火線（R+），線的顏色隨著廠商使用不同而不同，不過通常都是紅代表右，白代表左；地線用黑色或是白色（如果左邊火線使用白色，通常地線就會用黑色或例如這一部耳機的黃色），另外下方的兩條好像是裸皮的細線，就是要從左邊接到右邊的接線，紅色就接紅色，銅色是地線就直接接到黃色線，而這一顆單體只有用到白以及黃色兩極，多出來的紅色只是當作搭線架來固定焊線而已。

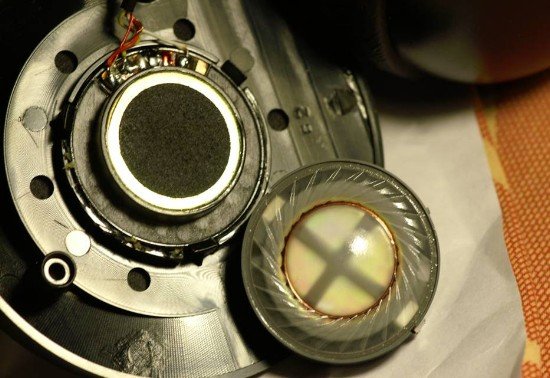

- 這就是準備要拆下來的單體以及要換上去的單體比較圖，大小幾乎差不多。

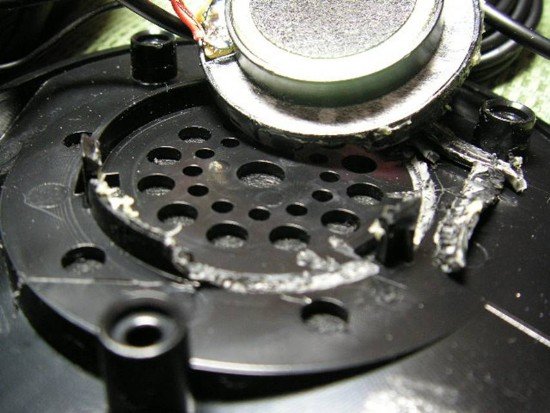

- 我是使用簡陋的工具加上暴力將原來的耳機單體拆下來的，其實可以不用搞的這麼的難看，通常一般市面販賣的耳機，單體是利用黃色強力膠沾黏住而已，只要找到溶解強力膠的溶劑，利用棉花棒塗抹到黏接的縫中，當黃色強力膠溶解之後，這一個單體就很容易可以拆下來，但是我不知道去哪裡買這一種溶劑，三更半夜人也懶惰，，所以乾脆就直接利用一字起子，半敲半挖的將這一顆單體搞開了，如果您要依此法搞定；千萬要小心自己的手指頭以及別把底板折斷了。
- 這就是原廠原裝的耳機單體，看起來和AKG的單體實在是差太多了，震膜上面還隱約可以看出線圈引出線利用圖上強力膠固定在震膜上的痕跡。
- �黹暋D來了，我們要裝上去的單體從側面可以看到中間突起的弧度非常的大，兩顆單體的比較猶如A比上C（是不是A比D請自己下結論）；再回到上一張圖，可以看出來原本的原廠單體的邊緣有一道突緣，而AKG的沒有，怎麼辦呢？這還有一些頭痛。
