12AX7電容交連EL34單端小機機 By hn702906
	前言: 原本只是想搞個大一點功率的管機,一度考慮用PP的線路,無奈OPT體積太大,價格也水漲船高,所以到後來只好放棄~ 單端管機迷人之處是線路非常簡單,零件也好找,價格也相對的便宜,而線路更是有很多,不過要實做並不簡單,線路的抉擇也是很重要,在這個報告中,小弟選擇了12AX7當驅動管,SRPP線路.而後面功率放大管的部份,是用EL34,三極接法,而整流管則是用5AR4C-L-C濾波 ,Chock不假它想當然是用Look-T羅老師的5H/250ma電感,好用又便宜,裝好後不震不哼,直得推薦給各位 機箱不用說,採用ACSP管機機箱,管子剛剛好6個洞,1支5AR4當整流管,2支12AX7當驅動管,2支EL34當功率管,還有一個洞來裝個貓眼管,看起來一切是那麼美好~

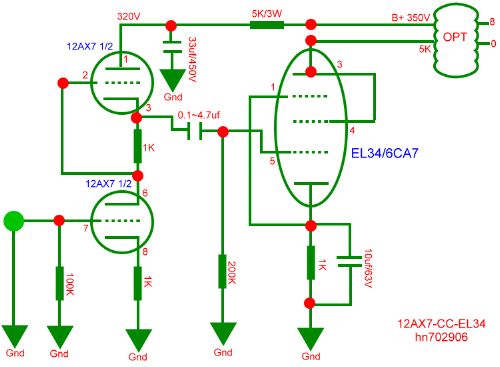

	先看一下線路圖:
	電源濾波的部份並沒有畫出來,請自行參考其他友站的

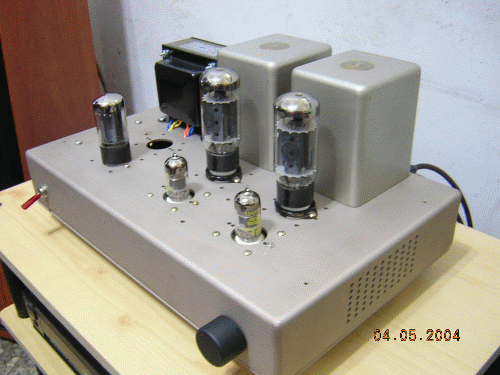

	首先欣賞的是機器完工後的模樣:
	OPT找了好久,是採用堅新的產品,外觀沒的說
	內部搭棚的全景:
	利用搭棚架,看起來比較整齊

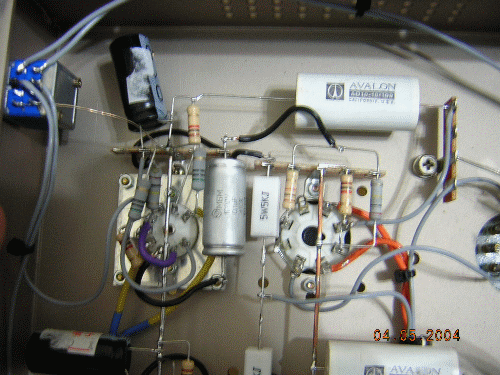

	小弟對電阻並不太要求,手邊有的2W水泥電阻就焊上,右上方的白色電容是陰極旁路電容,應該是某大品牌喇叭用的分音器電容10uf/400V

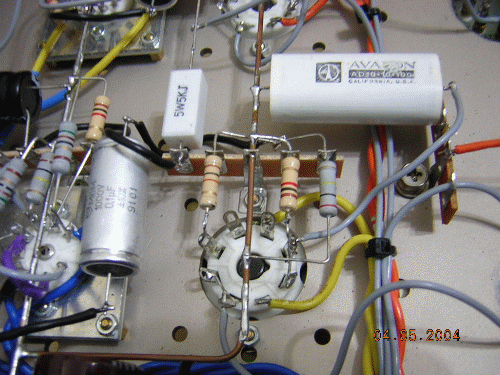

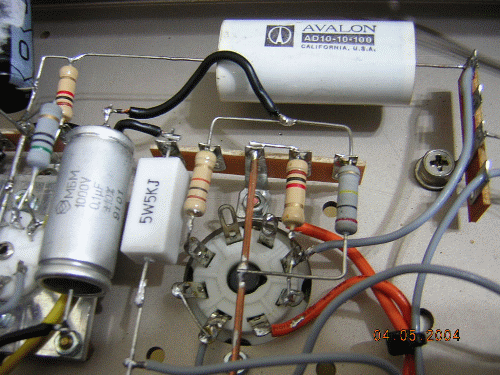

	近照,這是EL34的部份,沒幾個零件,但聲音卻是不錯的

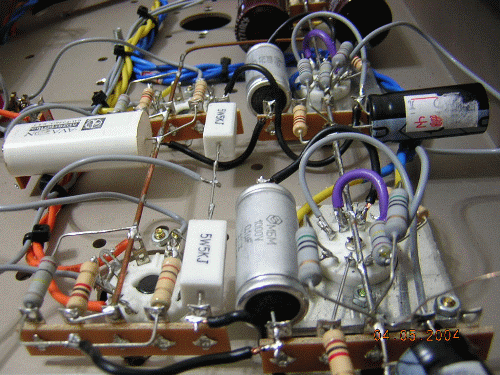

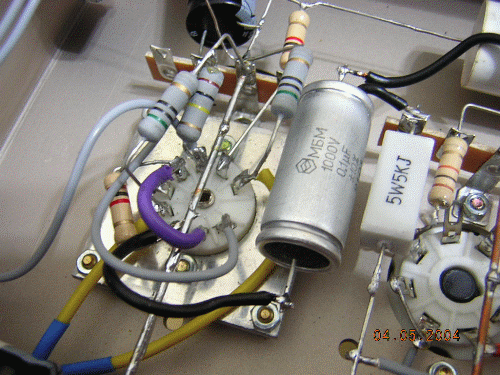

	近照,這是12AX7的部份,零件也不多,但燈絲必須要好好處理,不然哼聲會讓人抓狂

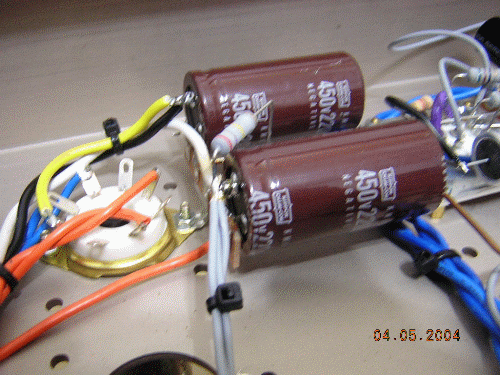

	整流濾波的部份,圖中電阻為洩放電阻,小弟比較怕電到,為了安全還是加上
	連接VR的部份,如果讀者家中有前級,這VR就可以省卻

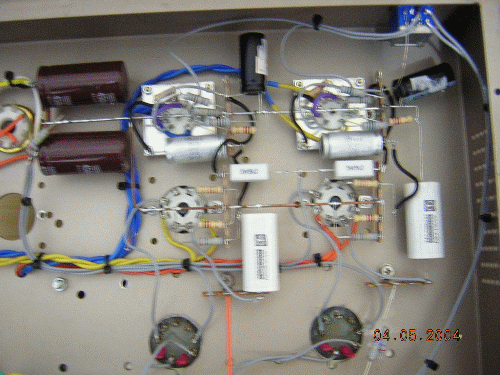

	全機俯視圖,零件並不多

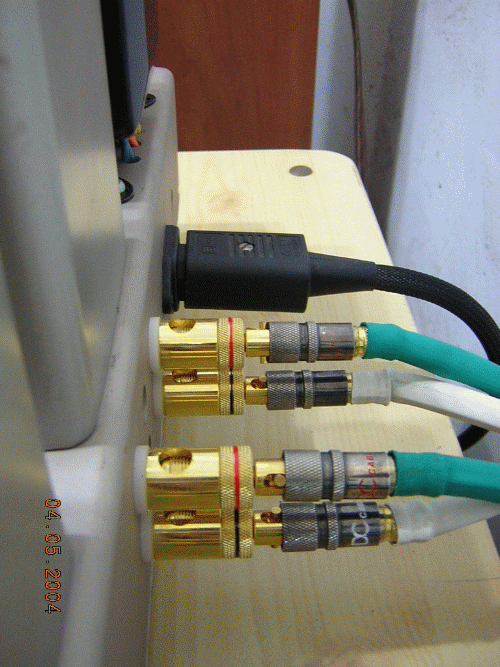

	後面端子配置的情形,一片亮晶晶的金色

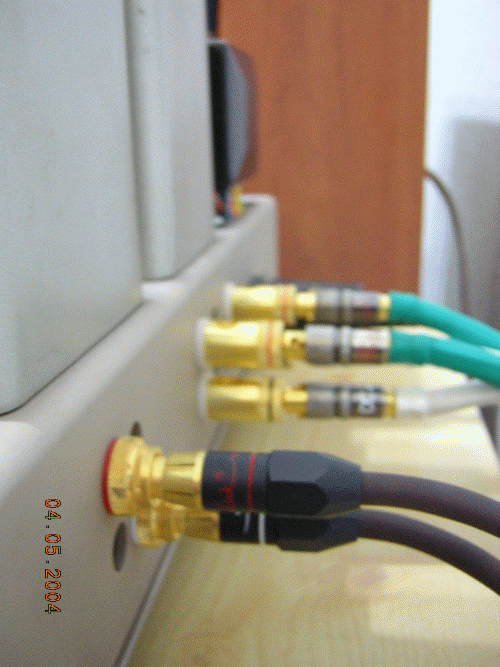

	喇叭端子的配置,只有輸出0-8歐姆

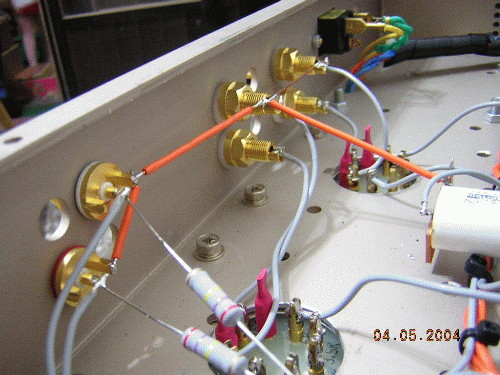

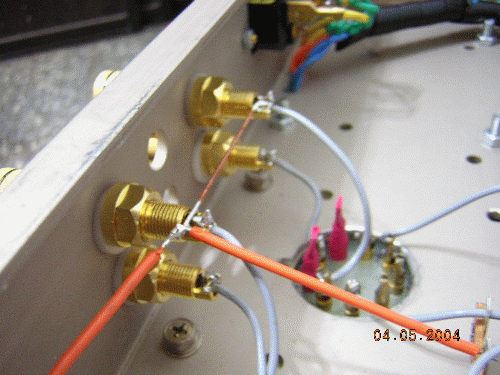

	後級端子內部連線圖,橘色的是電阻小鋪的OCC單心銅線,超好用
	後面輸出端子地線可以都連在一起,與接地線相連即可

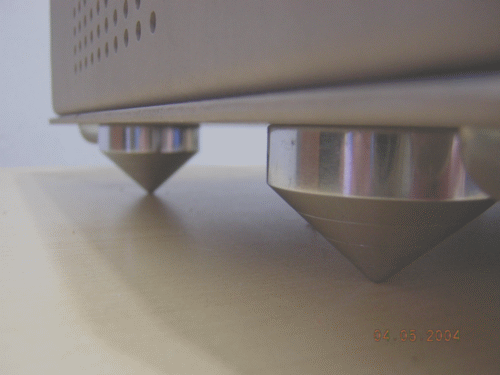

	完工後別忘了不繡鋼腳錐,整體質感及聲音提昇!!
	攪定收工,欣賞美麗的音樂去也~~

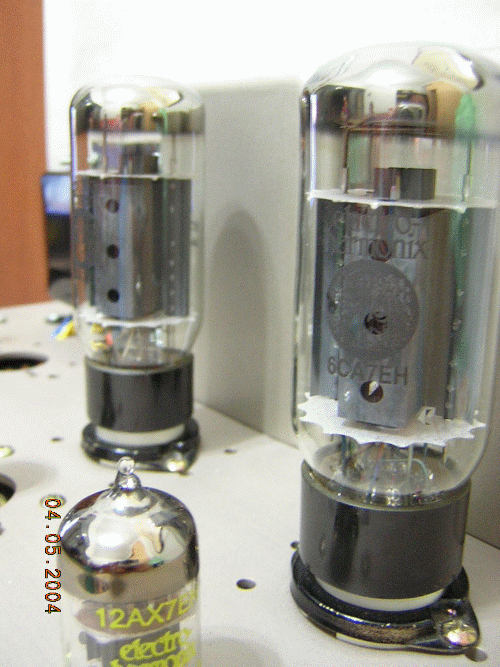

	這次的主角,12AX7和El34
