出售您手上多的電子零件 Sell out of your Electric
Componets（Part 1） by 金維中 |
| |
|
| |
- 通常開始學習以及接觸DIY之後，手上的零件以及各式各樣的元件、配線，真空管、管座，就會愈來愈多；有的人是有囤積的習性（國內一個著名的私人攝影論壇上的網友稱有一種行為的網友叫作：松鼠）。
|
| |
- 但是有的網友卻是不得已的囤積，因為許多的電子零件就是Bulk Pack（這個在電腦零件上稱作工業包裝）、或者是條匣裝、捲裝；電阻、電容有的還是一包整數一百個，甚至一K（one
Kilo = 1000 pcs）；更奇妙的是，電子零件這一種東西可並不是數量少品質就會好，通常是相反的；有時你在電子材料行買到的可能能是一整批從生產線打下來的，「規格不好、卻沒有問題」的東西；反而是交貨給工廠的整批零件的品質才好；在這一種情形之下，通常你只需要兩三個，卻不得不牙一咬，心一橫，一買就是一堆。
|
| |
- 這有時也有好處的，看見一份新的電路圖，發現一種新的接法，瞬間一翻，床底下冬眠許久的蛹立刻翻身變成樹頭上叫的蟬，塵封許久的罕用零件立刻派上用場，這個在寒冷的細雨天或是深更半夜，真的祇有一個「爽」字可以形容。
- （這一篇是從冬天開始寫的，那時候台北冷死了）。
|
| |
- 但是，事實上躺在床底的的庫存零件通常一躺就是五六十年（不然你以為ebay上面一大堆全新的庫存舊貨如何來的？），往往這一些東西就是要的時候找不到，不要的時候很礙眼；所以我積極的提議，將這一些東西整理一下，貼出來大家分享，畢竟發起「團購」雖然是很好的方法，但是通常是你喜歡、慧眼獨具的發燒精品或是好用妙方，也會是大家所需要的；所以何不挑出來的造福大家，讓其他的人就不需要一買就買一K，然後自己只用3個
|
| |
- 所以這一篇就是簡單的介紹一些我自己賣一些電子零件的小技巧，希望恰可以符合您的需要。
|
| |
|
| |
- 首先是介紹數位相機的選擇，為什麼要準備數位相機？因為一張小小的相片勝過千言萬語，這可以參考站上許多的裝機報告；相片愈多愈詳盡的，裝機成功率也同時增加。所以無論如何，借或偷、拐、搶、騙、凹（這可只是形容詞，犯罪的行為我們是堅決不鼓勵的），都要試著將你的東西拍成一張張的相片。
|
| |
|
| |
- 1、要有「微距拍攝」（Close up 或註記：Macro）的功能，這個可以查閱數位相機的規格、規範，通常都是記載在「對焦距離」ㄧ項，或者是直接列出具有「近距離拍攝」的功能，而這一項功能是「愈近愈好」，因為可以靠的愈近就表示可以拍的更大，許多東西的細節就可以更清楚的描述，一般的距離差不多在十公分左右，下面幾張圖就可以說明距離以及拍出來的效果（他的符號是一朵「花」，與一座「山」無限遠剛好相反）。
|
| |
- 2、要有可以調整白平衡的功能，白平衡（White Balance 或註記W/B）是因為我們肉眼所見的白色光是經過大腦自動調整記憶，所以對於「光」我們都會覺得是白的、亮的；但是事實上，白色光其實是由各波長的「色光」混合而成，各種發光體所產生光的波長並不相同，雖然混合出來看起來都是白的，但是透過相機拍出來，日光燈以及燈泡的顏色就差很多；這是所謂「色溫」（Color
temperature）的不同，這個數據的產生是利用「標準黑體.
- (老師沒有教為啥是「黑體」，卻不是「標準蛋糕」或「標準肉體」……）將「標準黑體」加熱，隨溫度的增加，這一個「所謂黑體」就會開始發光、發熱；這時候，就將待測光線的波長來跟「黑體」所產生光線輻射的波長比較，兩個波長相同的話就讀取在「黑體」上加熱的溫度，而日光就是將黑體加熱到6500度（忘記，好像是絕對溫度不是我們ㄧ般用的攝氏或是華氏），而標準鎢絲燈泡是3200度.
- 這一項功能通常會利用圖示：直接畫一顆燈泡、ㄧ根日光燈管、雲以及圓圓的太陽；會強調這一種功能，是因為通常大部分的人白天都需要上班而拍照整理器材都只能利用晚上或者是室內，如果沒有這一個功能，拍出來的東西就會偏黃紅或是青綠；如果你的相機是沒有這一種「進階設定」的功能，是設計成自己會進行自動調整的功能，那當然就不用理會上面囉唆ㄧ大堆了。
- (這可以利用簡單的測試：將你的液晶螢幕打開，對著日光燈以及黃色燈泡，在兩個不同光線下交換測試，看相機會不會自動調整成正常的樣子，而不會出現很藍或是黃色的畫面）
|
| |
- 3、畫素、像素；其實不用很高，例如「奇摩拍賣」之中的圖檔，可以接受最大的是640x480（VGA）這幾乎是ㄧ般數位相機上最小的格式，所以幾佰萬畫素在進行物品拍照時就會變成沒有必要，現在具有攝影功能的手機都有這樣的規格（30萬畫素
640 x 480 VGA格式）；但是ㄧ般的拍照手機的相機都不能自己動手對焦，要拿來拍真空管、電容，只能遠遠的，拍的小小模糊模糊的；除非改過相機才有可能拿來拍好東西，網路上就曾經有網友將手機上的鏡頭旁邊鋸開一個縫，加裝ㄧ個小小的搖桿進去，讓鏡頭可以對焦，但是那要膽子很大加上手工很巧的人可以去試試，小弟並不建議這樣搞。
|
| |
- 4、可以利用網路攝影機（Web-Cam）然後利用軟體抓圖下來，但是要確定是可以調整焦距，可以拍攝「微距
Macro 」的鏡頭；或者是你可以用老花眼鏡（凸透鏡、放大鏡），加裝在鏡頭前面，仿效近攝鏡片（Close up lens or Close
up filter）的作法
|
| |
- 5、如果拍照對你來說真的很難克服，而你手上只有可供拍照的行動電話或是PDA，請你去一般的快速沖印店（沖洗相片的那一種店）跟他「要」或「買」或「騙」或是「要脅」，一個用過的「即可拍」（有附底片拍完即丟的小相機）；拆開相機、將鏡頭小心拆下來，然後將這一片小小圓圓的凸透鏡利用很小一片的雙面膠帶固定在鏡頭的最前方，突出的部份朝向外面；這樣就可以試著去拍東西了（因為數位影像是立即拍立即可看，所以請一邊拍一邊試……….）上述這一段是被站長威脅利誘堅持要我寫出來的，受惠者請感謝站長…
|
| |
|
| |

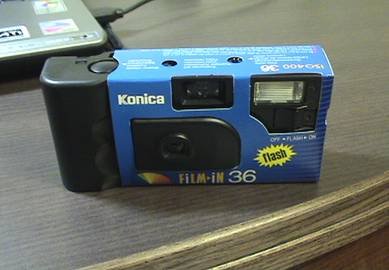

- 上圖:就是一部即可拍，也就是含有底片拍完即丟的相機；仔細看，這一部是含有閃光燈的機型，也就是他除了相機的一般功能之外，裡面還有一套：「將電池低壓的直流電轉換成高壓電，然後利用電容器急速充放電產生閃光」的裝置；這也就意味著，拆卸的過程將會有被高壓電電到的危險；原本不想寫想這一段就是怕想去嘗試的網友發生意外，現在既然要寫，就先提醒大家：「高壓危險」
|
| |
|
| |

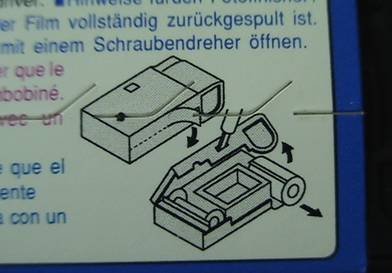

- 上圖:通常紙盒上面都會有教你如何開啟的簡圖，這是為了方便沖洗店將底片挖出來洗的，這一種底片裝片的時候是先全部拉出來裝在另一邊，然後一邊拍一邊捲進底片盒子之中，如果你是自己買一個全新的，拍完自己拆，有這一種設計就不用怕拍過的底片曝光；所以請注意：拍完再拆，還沒拍就拆，裡面的底片就完蛋了！！
|
| |
|
| |

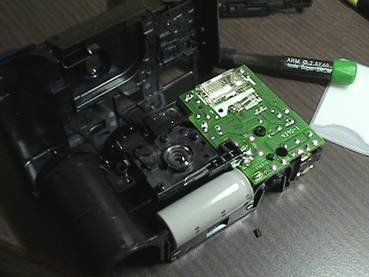

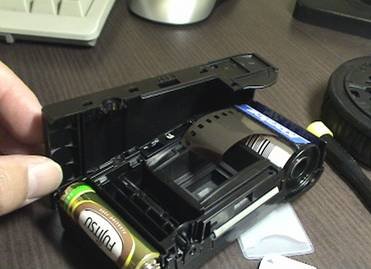

- 這就是拆開後背的時候，可以清楚的看見拍完的底片就捲進右方的底片捲筒之中，左邊就是供給閃光燈電源的3號電池一顆，別小看這一顆電池；她透過昇壓線路，會將1.5
Volt的電流昇壓到 300-450 Volt 那可是會電人的，此時要小心別直接碰到兩極的接點，尤其是負電，因為這一型的設計通常都是共負電作為接地，然後以接通負極作為閃燈擊發。（也就是在這裡就會電人了）
|
| |
|
| |
- 拆開另一面就可以看見完整的線路，中間下方就是一顆閃燈專用的高壓電容，也有人是拆這一顆電容給真空管擴大機作為濾波電容，但是還沒有聽說聲音好不好，通常他的耐壓至少是300
Volt 到 500 Volt 之間。如果您沒試過被電到的感覺……唉 還是不要拿生命開玩笑，通常被電多是會變笨的！（我一直覺的自己很笨不知道是不是小時後被電過？）灰色電容上面就是我們要拆的鏡頭了（透明圓凸狀的那一個）（如果你看不出來，這一幅圖片兩個對角線交叉的正下方有一個圓圓的東西；就是那一顆了。）
|
| |
|
| |
- 為了安全起見，還是先進行放電的動作；首先先確定家裡沒有瓦斯外洩，身旁沒有人潑汽油打算自焚，遠離易燃物；拿一隻起子（最好不要有小朋友在旁邊以免嚇到要去收驚，這個就要請站長撰寫一篇收驚DIY了），起子是要有絕?膠柄或是木柄的那一種；鏡頭與電容器之間有兩個接點，利用金屬起子將兩端碰在一起”短路”一下，此時就會「啪」的一聲，接點閃出火花，瞬間閃燈也會被點亮。（你要不要將這一片線路版留著，然後加上一個紅外線感應開關，當有人接近就自動閃光？這樣就可以不讓別人碰你的管機了！）
|
| |
|
| |

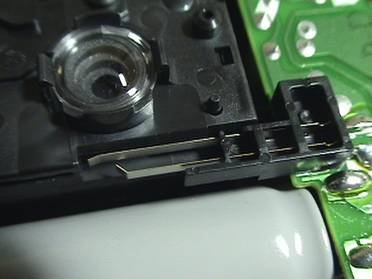

- 通常閃燈的擊發接點都是長成這一個樣子，如果是不同廠牌當然會有不同的設計，原則上大部分都是會有類似的裝置，因為閃燈是要在快門開啟的時候擊發，而快門一定在鏡頭後方，所以擊發快門的開關一定會在這附近；我已經自己花錢買一個即可拍然後像神經病一樣瞬間拍掉三十幾張，如果要求我每一種廠牌都來寫一篇………那就太過份了，如果是沒有閃光的機形那就當然沒有這一片線路板，也沒有拆卸的危險，寫這一段以及選這一型就是因為具有閃光燈的即可拍在拆卸的時候有高壓、有危險，才要特別強調，希望網友小心。
|
| |
|
| |
- 這就是我們要的鏡頭（正中間透明凸起來的那一個）它通常被固定的方式是像圖中的左右兩個爪子夾住，有的是蓋一片像是墊片的壓住，他不會被直接固定，因為用任何的方式直接固定都會產生傷害鏡片以及產生變形的危險（使用溶劑膠接的話很有可能溢膠會流到鏡片上），所以你只要小心一定有簡單的方式取下鏡頭，不要使用暴力，這一種光學壓克力是很容易受傷的。
|
| |
|
| |

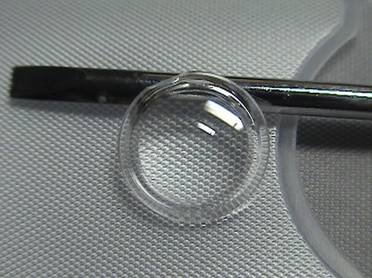

- 這就是取下來的鏡頭，大部份這一種即可拍的相機就頭都是長的像這一個樣子，仔細看一下，他的邊緣都是一樣有一圈環狀的平面，只要將雙面膠帶切的很小片，寬度大約跟這一個環狀地帶一樣寬；上下兩端各貼一小段（這時候就是考驗你手巧不巧了），輕輕貼到你手機或是具有拍攝功能的PDA鏡頭前面，就可以嘗試近距離拍攝了，您可以觀察一下，鏡頭只是放離開底部的膠紙小小一支螺絲起子的厚度，而和底部的膠紙花紋比較一下，就已經有放大的效果了；我沒有具有拍照功能的手機，如果有人願意提供，我當然願意再多寫一些測試以及使用心得。千萬「不要」使用瞬間接著劑或是強力膠，使用任何膠都會毀了鏡頭以及你的手機。
|
| |
|
| |
|
| |
|
| |
- 1、首先你要先布置一個小小的攝影棚，找一張大張的月曆紙或是海報，在你的書桌或是床上櫃子上，佈置一個有三個階段落差的平面：
|
| |

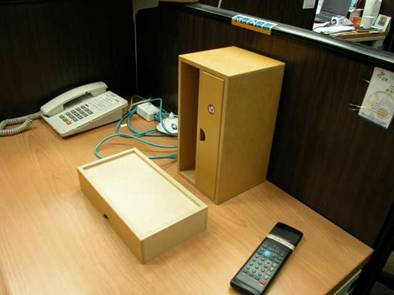

- 我是使用一個小的抽屜櫃，大小請參考圖中的電話機的大小，那一個遙控器也是丟在那裡當做大小的參考，如果沒有類似的櫃子，利用加油站送的紙盒面紙，或是堆起書本也是可以，他的高低大概就是如圖之中的比例，較低的那一階就是要用來放置被拍攝物品的平台，桌面是用來放置相機，所以這樣的安排一共就是有三階，比例就是：桌面到物品放置約5-10公分，放置物品到最高那一階約差20-30公分。
|
| |
|
| |

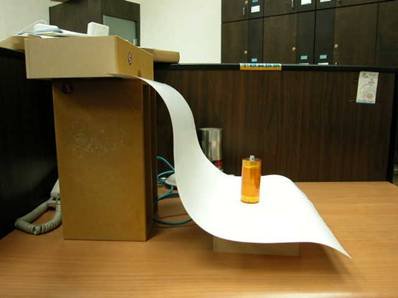

- 從側面很容易就看出來這三個階層的使用以及差別，大張的月曆紙從最高一階跨到最低一階的桌面，在最高的那一階利用書本或是其他晚高壓住，月曆紙就會以很漂亮的弧度垂到桌面上，想拍攝的物品就放在第二階，相片之中放的是一顆德國ROE的黃金電容（很漂亮的電容唷，我一定要搞一個電容外露的機器），背景的白紙因為是一個弧度，所以拍攝的時候是看不見那一個由水平變垂直轉折的線條，物品前方需要留一段當作前景，拍攝時相機的位置就是放在桌面上，面對拍攝物品（廢話！不然你要拍窗口馬路上別人櫥窗的海報？）
|
| |
|
| |
- 這就是由正面拍攝出來的樣子，我有把相機利用書本墊高，高度剛好是面對電容器的正中間；光線就是直接利用辦公室之中天花板上的日光燈，後方的白紙是以一個曲線垂下來的，頂上日光燈的影子的緣故，所以剛好白色的只會呈現漂亮的漸層灰色；
- 但是電容器並不如想像之中的漂亮，那是因為像這一種金屬物品都會反光，都會倒映出她前面的東西，而這時候我坐在電容器的對面拍照，所以電容器倒映著的那一個圓弧就是小弟的腦袋瓜，下方白色的就是下方白色的月曆紙（當然是利用月曆紙背後空白的那一面）
|
| |
|
| |

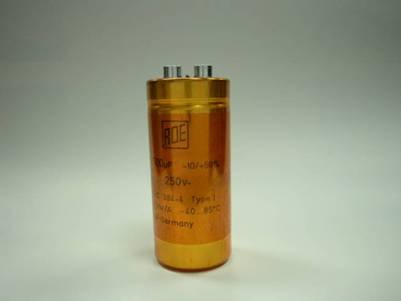

- 這一張就漂亮多了，但是還不夠完美；我就隨手拿了一張A4的白色影印紙，直接在上面挖一個洞，將鏡頭伸出來，所以在ROE正中間上方，兩個端子的中央，那一抹直的灰黑的暗影就是倒映鏡頭的洞；兩側的黑影是因為紙不夠大，所以才會有兩道倒映著別的東西的影子；所以只要白紙夠大張，就有辦法讓整顆電容器的顏色變的均勻，更接近原本金光閃閃的樣子。
|
| |
|
| |
- 奇摩拍賣網站是提供可以放置三張圖片，每一張圖片的規格是640x480，這也就是VGA的規格，一般數位相機的最小規格，或者就是30萬畫素的規格，所以你就是設定這一個規格，然後拍三張，要哪三張？我的建議是：拍攝物品的全貌，重點部份的特寫（例如可以清楚看見規格的部份）；拍賣品的全部（假如你打算一次賣十顆電容，就一次拍攝十顆電容）
|
| |
|
| |

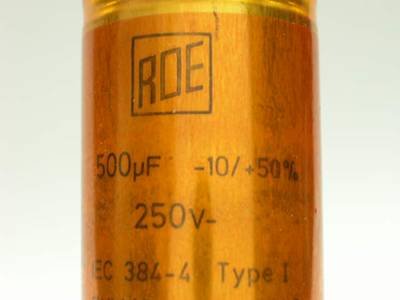

- 其實這一張要比上面那一張好，上面那一張只能看見ROE的方塊商標 500uf 的容量以及誤差值、耐壓；下面這一張就可以非常清楚的看見批號、種類以及工作最高溫度，還有W-Germany
（這是分東西德時期西德的產品，當時東德是共產國家，工廠生產設備以及檢測設備都比西德老舊很多，所以西德的產品就是優良產品的代表，現在兩德統一，許多產品都互相設有工廠，品質以及穩定度就見仁見智了）
|
| |
|
| |

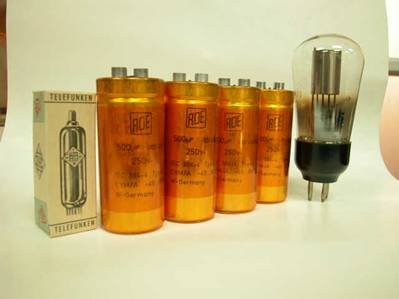

- 這一張相片就是一次拍非常多數量的時候，雖然我刻意將全部的電容器斜著擺，但是還是不夠放，當背景紙用的月曆紙太小張了，可以看見兩側旁邊的穿幫部份，當然您也可以利用修改圖的軟體來將兩側剪去（但是如果你已經進階到會使用修圖軟體……那小弟這一篇文章就是「野人獻曝」獻醜了，就請高手您多多指導囉。）
- 旁邊放的兩支真空管，一支是茄子管，另一支是MT管的包裝，兩支放在旁邊的管子是拿來做為大小比例的參考，這樣一眼就知道尺寸；有一些網友是「視覺派」、「外貌協會」的成員，喜歡零件搭配出最適當大小的比例，這樣的相片就可以提高他們選購的興趣；當然您也可以換大張壹點的背景紙來解決穿梆的窘境。
|
| |
|
| |
- 這一張相片是不是放錯了？當然不是，我雖然笨，但是還是不會那麼糊塗，這一張相片是簡單的告訴你，利用一小片的雙面泡棉膠，加上小鐵尺以及橡皮擦就可以讓小鐵尺直直的站起來，這樣就可以提供另一種標示尺寸的方法；如何使用？請看下一張相片
|
 |
|
| |

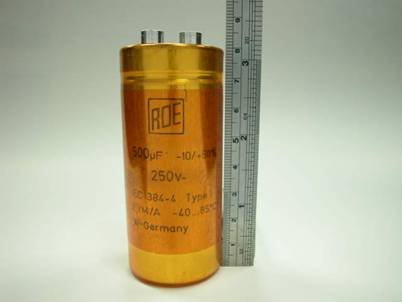

- 橡皮擦在這一個角度是完全看不出來的，但是尺的刻度卻是清晰可見，所以這一張相片就可以很清楚的提供非常多的物品訊息；其他的一些東西，其實你也可以利用將尺豎起來的這一種技巧；許多的東西也可以利用相同的方式將東西豎立起來拍攝。
|
| |
|
| |

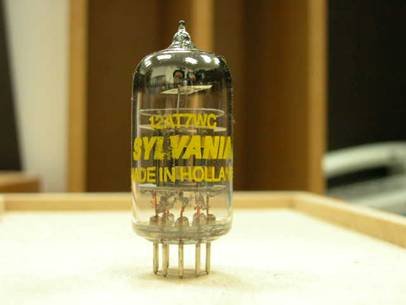

- 這是兩支荷蘭製造的12AT7 九腳MT管，我將原廠盒子擺在後方是表示他是含有原來盒裝的NOS管 （NOS
這一個字很重要，他代表 New old stock 全新庫存貨，全新庫存比二手貨者是使用過的都好上很多，市場上也比較貴），我拍攝的角度稍微高於管子（從高往低俯拍），仔細看還是可以看見水銀黑黑的下方有倒映出小弟我的影子，上面白色方塊就是天花板上日光燈的反射。
|
| |
|
| |

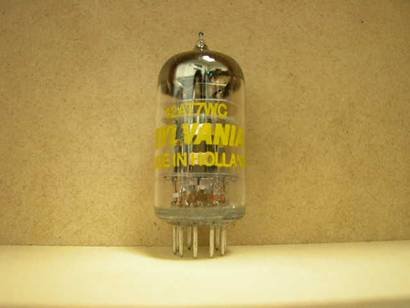

- 這就是沒有利用背景紙拍的樣子，然後相機的高度與真空管平行，所以水銀面的倒映一下子就成了一面鏡子，然後您就可以看見我反射在那裡面；這就是為什麼上一張相片的角度我要選擇稍微高於真空管的原因了，所以您在拍攝的時候多試試各種角度就可以發現其中微妙的變化。
|
| |
|
| |
- 這又是另一種方式的拍照，沒有使用前面所說的背景，直接利用一個盒子裡面來當作一個素景，雖然大家也是一看就知道你葫蘆裡頭買的是啥米藥，但是我還是覺得這樣的作法不太細膩，尤其是背景垂直面與水平面交接的部份，那一條線無論如何看起來就是不好看；當然您也可以利用最低標準來看待你做的每一件事，但是我寫了這麼多字，還是希望您會有精益求精的精神，來試一下進階的作法。
|
