先前 Diysong 的李先生發起 ARC VT60SE Clone 計劃，便有機會參與這個團購，陸續收到 PCB 板、零件包、外殼及變壓器，恰好已經有真空管了，就將它裝起來了。 在 Diysong 網站中已有幾篇安裝的說明，站長解說的十分清楚，務必參閱。 依照站長的說明先將 PCB 板先焊起來，使用新原的無鉛含銀焊錫，此種含銀焊錫焊起來霧霧的不像以前使用的含鉛那麼光亮，而且烙鐵的溫度也要較高才行，個人目前的烙鐵共有 15、30、40、60、100及150W 好方便運用於各地方；像焊喇叭端子時就使用 150W 的烙鐵，便焊得十分輕鬆，否則用小瓦特的焊鐵來焊接將會氣死。 一台真空管推挽擴大機的好壞，影響最大的因素除了電路本身的設計，就是變壓器的好壞；這台機器的電路和 VT-60SE 完全一樣，製作出來的音質基本上已有 VT-60SE 的七、八成以上了。在這裏使用國內達人 LOOK-T 羅老師製作的變壓器，品質、特性十分優秀，可以讓機器發出好聲音，千萬不要以價格來取向，而犠牲了機器的音質，所以本機器剛完工後，一開聲就令人十分驚豔。 這台機器完成後，有幾個地方要調整，第一要將 Ｗ1 可變電阻調至負壓最大的地方，先調整 R12 使得 Q1 的電流為 6mA，同時在 R11 建立起 28.2V 的電壓後；第二調整 W1 使得 R22 的壓降約 65mV，僅要調整這兩個地方便完工了。

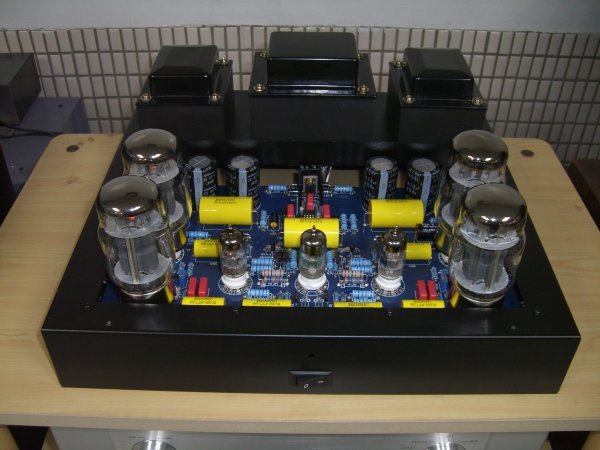

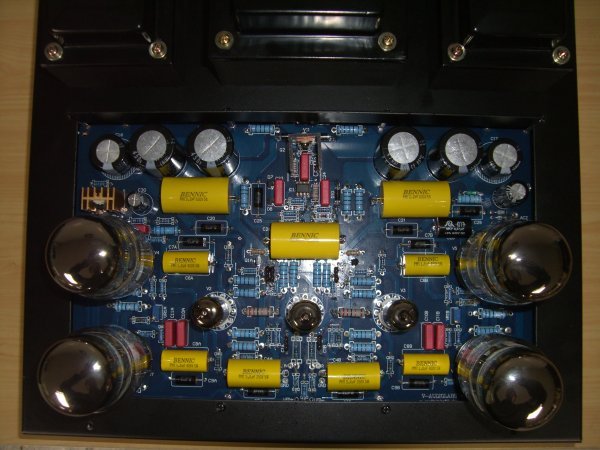

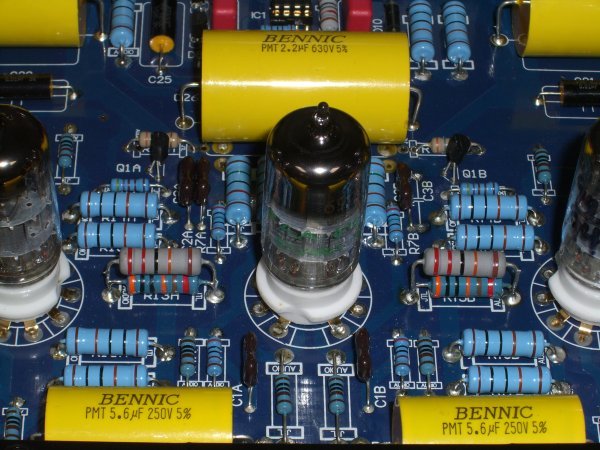

● 內部 I
● 內部 II
接好機器後，便送電測試，先測各點電位是否正確，東測測西測測，奇怪右聲道真容管 V1 電位怎麼不對，屏壓只有30幾伏特，而不是
60V 左之間，這下糟糕了，要抓蟲了。 事先用一個小電路原設定 DN2540 偏流，電源加 30V，調整 500歐姆VR，使電流為 6mA，再測量VR的電阻得為 364
及 374 歐姆；從一堆 360歐姆電阻中挑出阻值相近取代 R12 電阻。 ● 內部 III

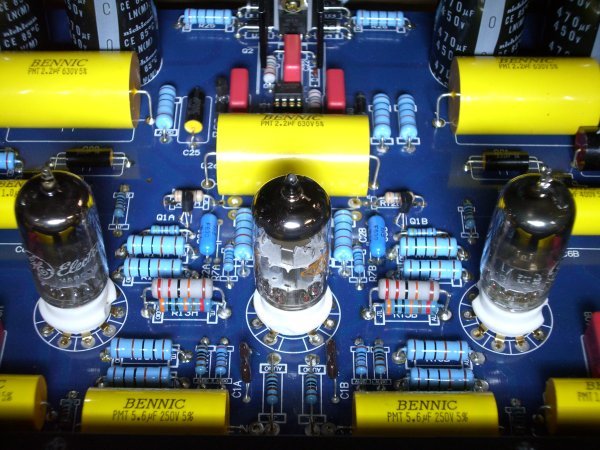

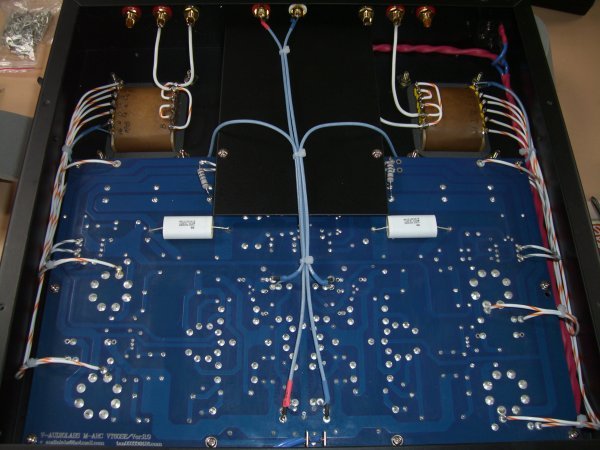

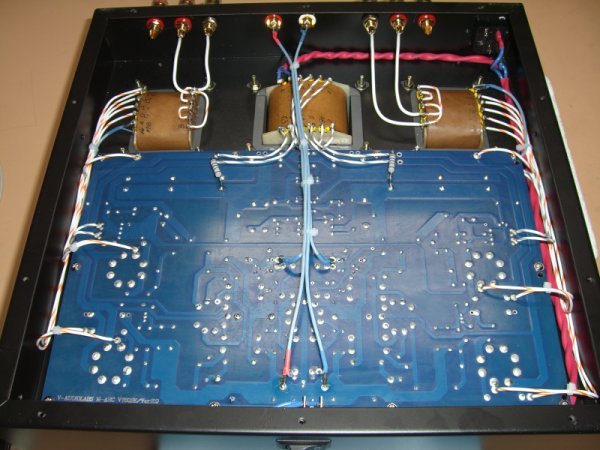

● 配線 I
我的喇叭是 4 歐姆規格，所以輸出變壓器只接 4 歐姆接法，亦可以利用跳線使輸出變壓器組成 8、16 歐姆輸出。原 PCB 設計只使用一組燈絲電源，所以只一組 100 歐姆分壓接地電阻，而變壓器上有兩組燈絲電源，燈絲採用兩組分離使用，所以各缺一個 100 歐姆，另外每組各補上一個 100 歐姆。回授路徑改用隔離線，以增加抗雜訊的能力。 ● 配線 II
● 外觀 I (正面)

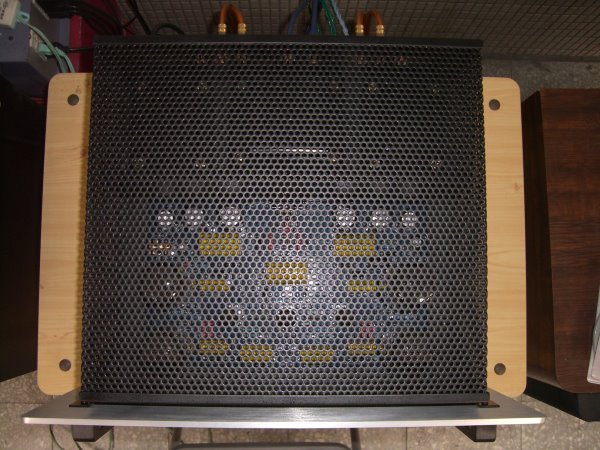

● 外觀 II (上視圖)

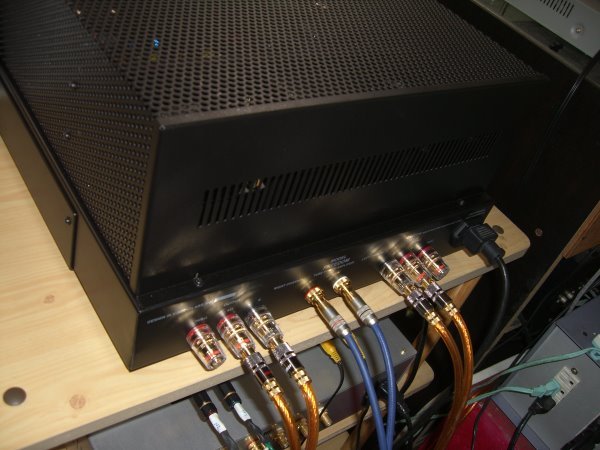

● 外觀 III (背面)

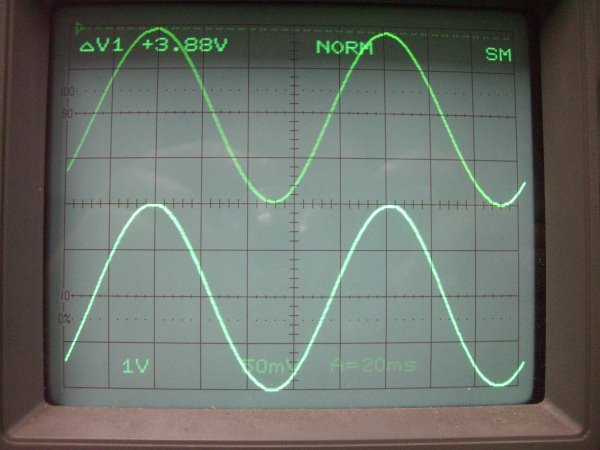

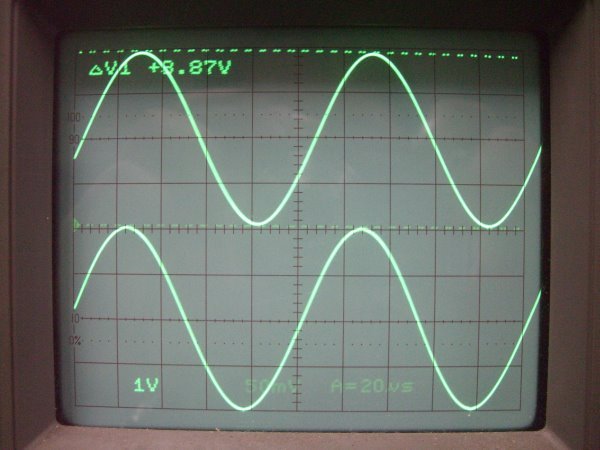

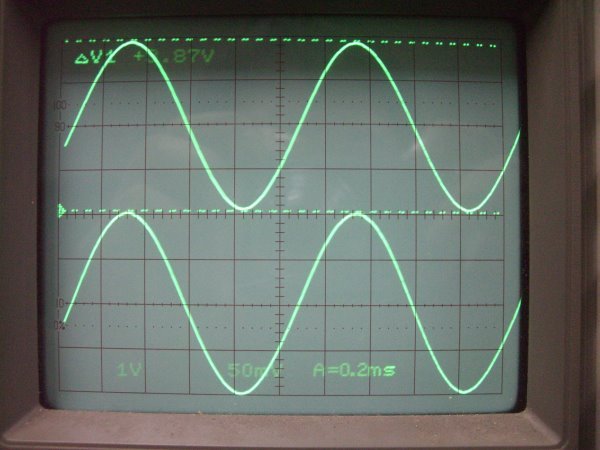

以下各圖為輸入及輸出的比較圖形，CH1為輸出波形，CH2為輸入波形固定為400mVp-p的正弦波。 ● 正弦波 f = 10Hz
● 正弦波 f = 100Hz
● 正弦波 f = 1KHz
● 正弦波 f = 10KHz

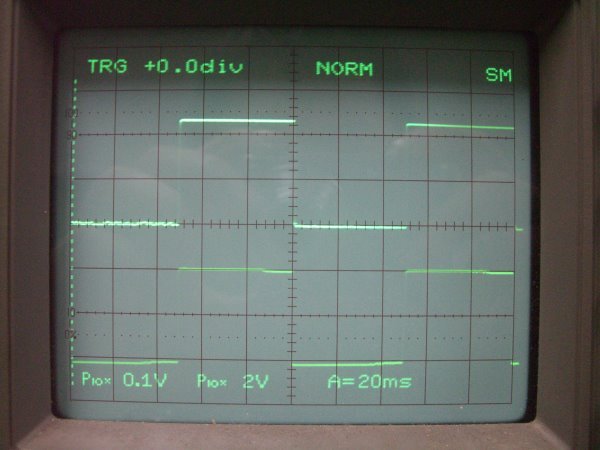

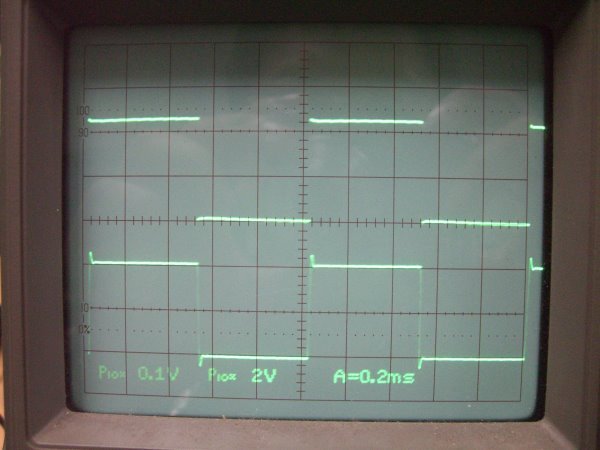

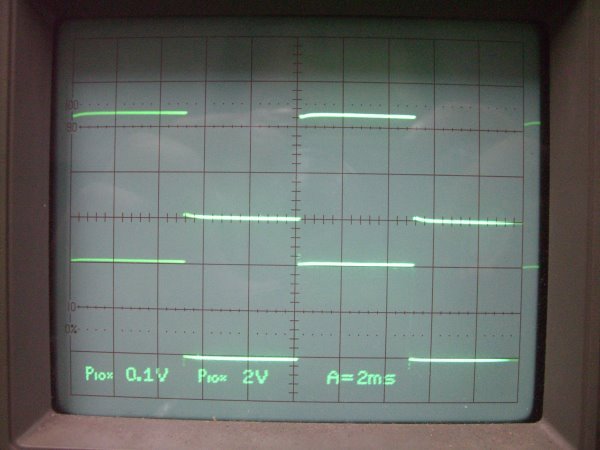

以下各波形為輸入及輸出波形的比較圖，CH1輸入波形為方波，CH2固定輸出約為4Vp-p，用來測試頻率響應 ● 方波 f = 10HZ
● 方波 f = 100Hz
● 方波 f = 1KHz
● 方波 f = 10KHz

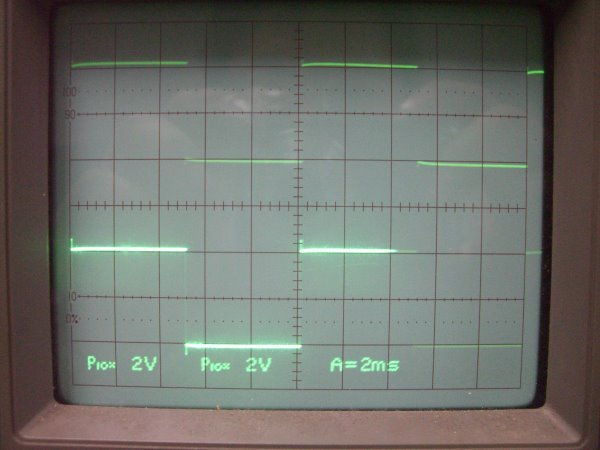

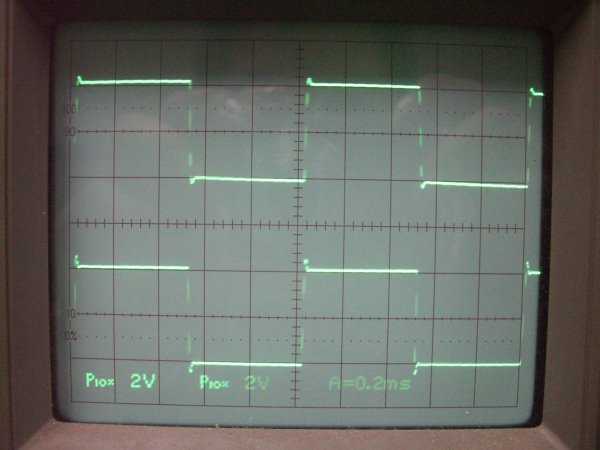

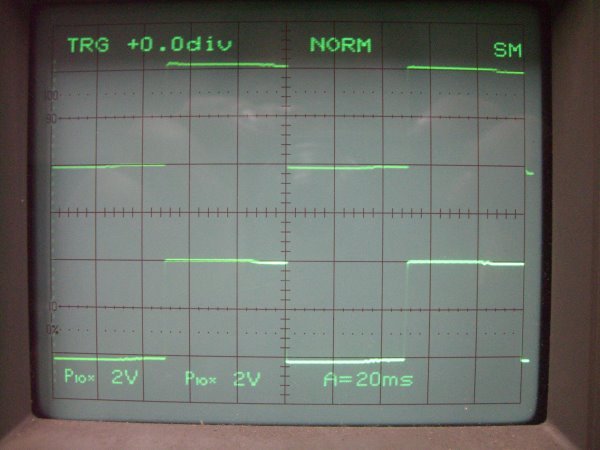

以下各波形為左右聲道輸出波形的比較圖，CH1左聲道輸出波形為4Vp-p，CH2右聲道輸出波形為4Vp-p ● 輸出方波 f = 10Hz
● 輸出方波 f = 100Hz
● 輸出方波 f = 1KHz

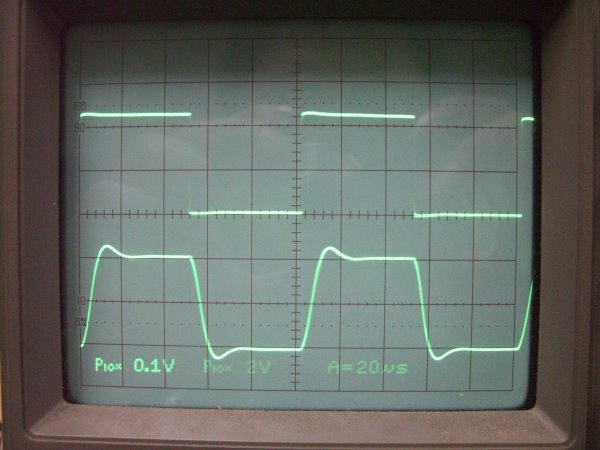

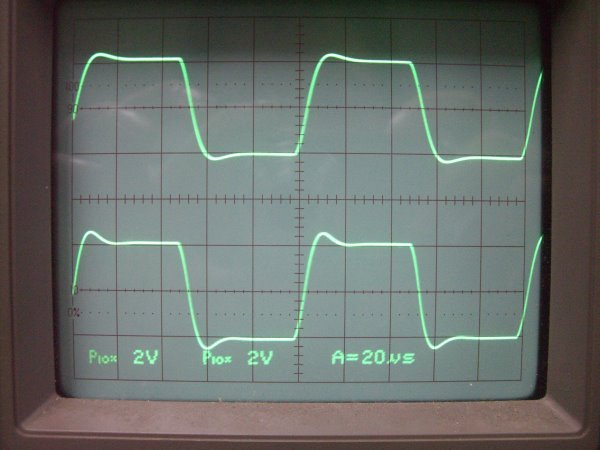

左聲道補償電容為1000+470pF，右聲道補償電容為1000，感覺補償電容以1500pF較佳 ● 輸出方波 f = 10KHz

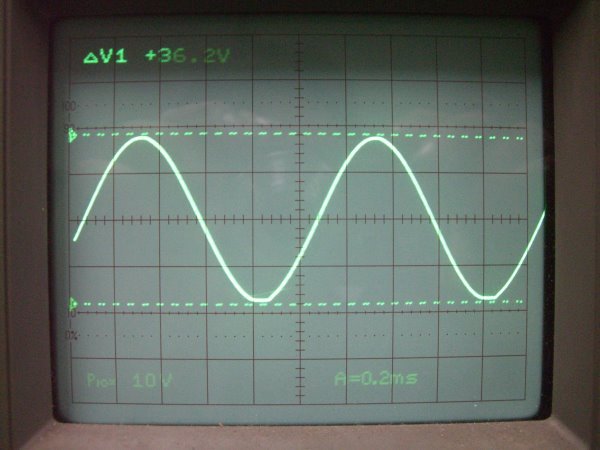

因為場地的電源是單位的變電所產生的電源，正弦波不夠漂亮，峰值電壓不足，影響到整流的效能，以下輸出的功率的測量，只當參考。 電源電壓110V時的最大輸出電壓，輸出功率為Pout=(36.2*36.2) / (8*4) = 40.95125W，約為 41W
電源電壓120V時的最大輸出電壓，輸出功率為Pout=(42.1*42.1) / (8*4) = 55.3878125W，約為 55W
最後變壓器的補償電容決定使用飛利浦的金屬皮膜臥式 KP 1500pF / 630V，有足夠的耐壓，就不怕擊穿的問題產生。真空管使用歐美的老管來調音，V1 真空管分別改用荷蘭安培士 6DJ7/ECC88，V2、V3 真空管 60 年代 GE 6DJ8/ECC88 黑管，V4、V5 使用 Electro-harmonix 6550EH 配對管。
在電源上的 C18、C19 部份各並聯上一個 CDET PP 0.1uF / 1200V 的電容後，可使得中頻、人聲更加厚實，且不失透明感；同時將電源變壓器上方的鐵片鎖上，更可以減少電磁的幹擾。
