A501裝機報告 Ready--Camera--Action!! LUXKIT A-501 by Coffin

  • 歷時一年多，耗資千萬（幾千到萬餘），震古鑠今的巨作---LUXKIT A501，終於殺青了！！ 媽的ㄌㄟ∼∼∼
  先說廢話

  • 這套套件，真的搞了一年......昨天裝好，把原來的紙箱拿去回收時，特別看了一下黏在紙箱上的宅配的寄送單，是1月13日寄出----去年的一月.....很沒力說∼∼

  • 希望以後DS的套件，能夠控制好時程，否則一箱東西放一年，差不多也變成了垃圾。

  • 不過再現A501真的是一個了不起的點子，組裝起來，真的有“自己裝的成就感”！而且在這個套件中，必須要步步細心，檢查再檢查，裝機說明中的文字一定要反覆推敲對照，才不會有出錯的機會，也讓沒耐性的我學到很多。感謝DS為大家弄出這麼好的東西，在此小弟一orz！

  A501組裝及裝箱說明

  • 首先，你手邊必須有所有的說明文件：
  • 1.宜偉的LUXKIT A501中文組裝說明書。
  • 2.Masayoshi跟李站長的A501裝機調整手順補充說明。
  • 3.零件表，pdf檔案
  • 4.宋長波先生的“裝一部LUX A-501後級(按我下載)”跟林英風先生的“LUX A-501後級電路說明”(按我下載)。

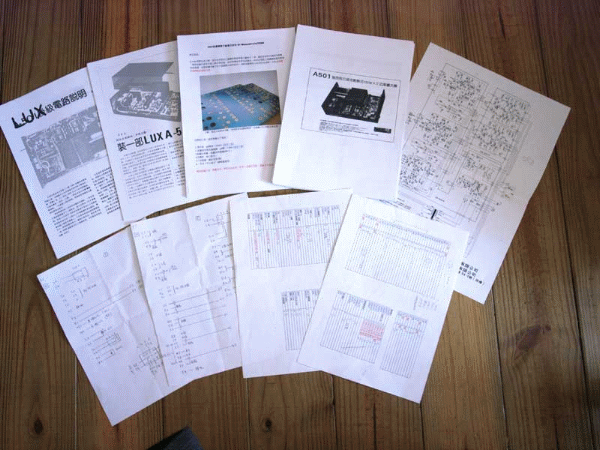

  編註:上圖:所需的資料

  • 其次，手工具跟材料是必備的：
  • 1.60W烙鐵/40W烙鐵
  • 2.焊錫
  • 3.吸錫器
  • 4.尖嘴鉗
  • 5.斜口鉗
  • 6.剝線鉗
  • 7.雙芯隔離線/單芯隔離線
  • 8.粗的多芯線/各色細多芯線/熱縮套/束線帶
  • 9.電源插頭以及電源線（測試變壓器用）
  • 10.鎖電容用接頭/螺絲/墊片
  • 11.散熱膏
  • 12.M3螺絲10mm/20mm/螺帽；5mm/10mm/15mm銅柱
  • 13.M4螺絲20mm/螺帽
  • 14.M5螺絲20mm/螺帽/墊片
  • 15.螺絲起子/內六角起子/一字小起子（調整偏流用）
  • 16.8/11/12/15mm扳手
  • 17.三用電表（最好有溫度計）
  • 18.電鑽/鑽針組
  • 19.倒角刀/擴孔器/銼刀
  • 20.其他便利用品（小盒子/垃圾桶/尺/鉛筆/白紙/報紙.....)

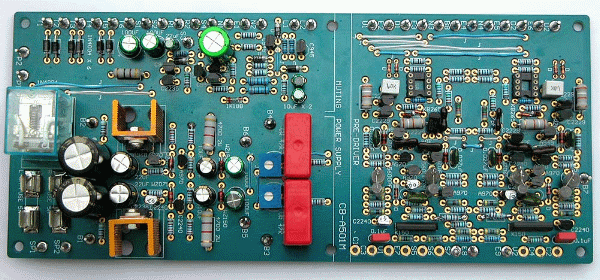

  上圖:CB-A501M電路板

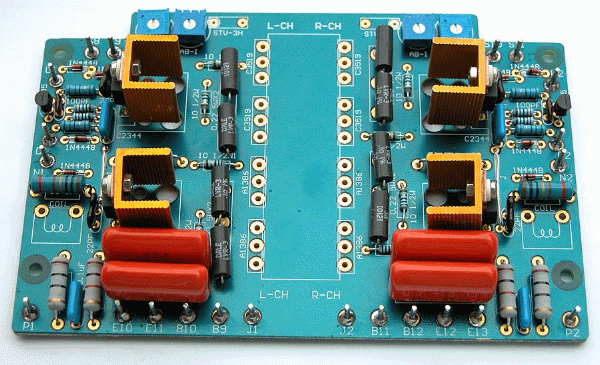

  上圖:CB-A501P功率板

  • 首先讓我們回顧一下CB-A501M跟CB-A501P的焊接注意事項。
  • 1. PCB板上的標示“D”的位置，請裝上1N4148。
  • 2. KB265請用2個1N4148串接即可。
  • 3. STV-3H用3個1N4148串接即可。請記得先將三顆串接後，用6cm左右的不同顏色多芯線（區分極性）將兩端延長，再用熱縮套整個包起來。4148的黑色線條，必須對CB-A501P板子上的白圈。
  • 4. 1S953及US1070都用1N4148代用，此為偏壓二極體。
  • 5. CB-A501M板上靠近relay的1N4004極性標示錯誤，請反裝。（這裡害小弟燒了一顆2SC2235）
  • 6. 1K188以1N60取代。
  • 7. 2SK150（CB-A501M板上是標K150）利用零件包上的2SK30A BL級2個代用，CB-A501M接腳標示由白色方塊起為：D-G-S-空接-S-G-D
  • 8. CB-A501P板部分的B10＆B12先不連接，以免燒晶體。
  • 9. 套件包內的接線柱，似乎不夠，小弟在台北市德昌補購。
  • 10.記得插上NE5532雙OP。小弟用的是OPA2132P。
  • 11. 不依線路圖裝機，失敗率極高！

  檢查一下CB-A501M板背面的電解電容跟積層電容，是否因為擺太久，拿進拿出而脫落

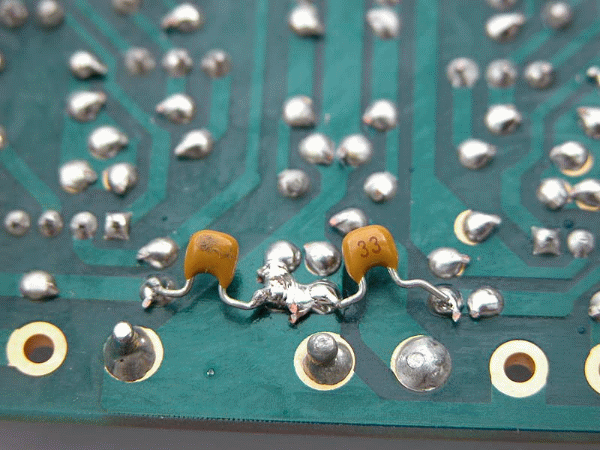

  上圖:背板的33pf

  • 此時，請讓我們檢查一下，要連接在機箱上的所有接頭跟開關。根據原始文件，必須有電源開關一個，2段6接點的切換開關一個（橋接用），2段12接點的開關一個（切換A/AB類用），LED一個，保險絲座一個，電源inlet一個，RCA端子紅黑各一，喇叭端子紅黑各二，100KA音量兩個，10A四刀雙擲relay一個。小弟只有一部機器，不用橋接，所以2段6接點的切換開關不用；通常使用前級，所以100KA音量不用，這可以看個人需要來調整。不過其他的物品，DS套件沒有附在裡面的，小弟自行於電子材料行購買補齊。

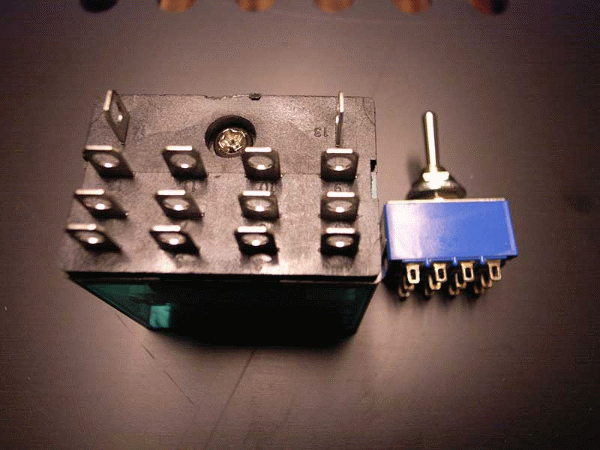

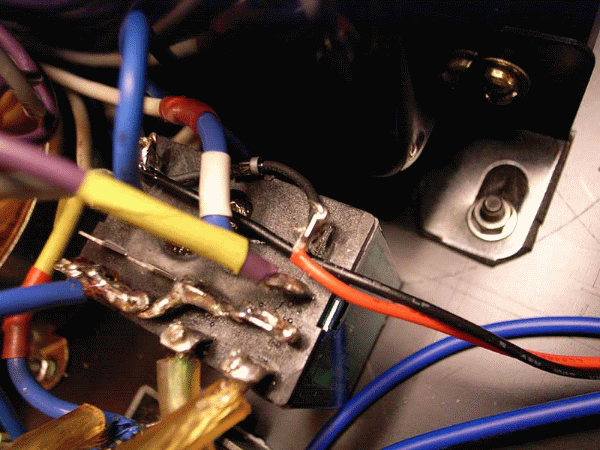

  自行購買的Relay跟12P2段搖頭開關

  • DS的機箱，應該都開好了孔位，小弟拿到的是樣品箱，背板上沒有喇叭端子的孔位。再者樣品箱的RCA孔位太靠近電源，所以我自行在背板上開了兩個RCA孔跟四個喇叭端子孔，孔徑都是10mm。另外我並未購買DS提供的RIFA電容，手頭上有的適合的是ROE 17000μF/80V電容，直徑大很多，所以也必須自行開孔。我就借用原來開給電容跟腳座跟整流子的孔位，再加開一兩個4.5mm孔。

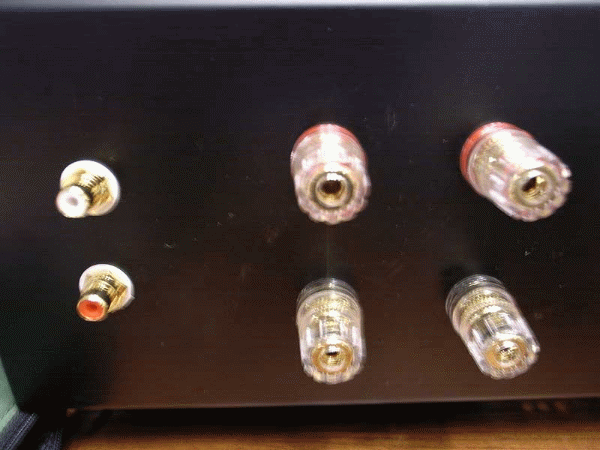

  RCA輸入跟喇叭端子

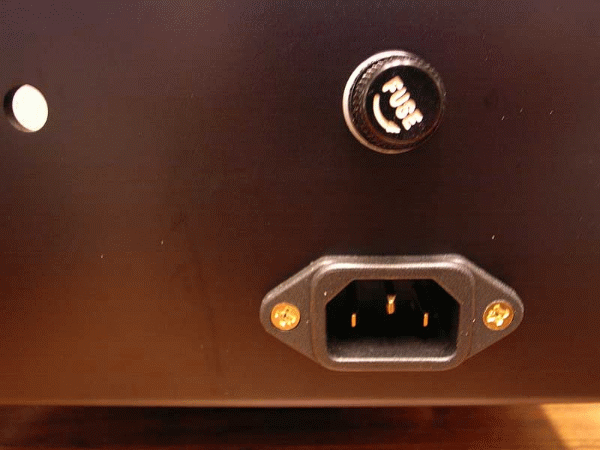

  AC輸入跟保險絲座。左上方是樣品箱開的RCA孔位。

  • 另外一件要在裝箱之前做的事情，就是量測變壓器的極性。此事非常重要！原始套件，在20-0-20這兩組次級，以6個顏色標示了不同的極性；DS的變壓器卻沒有標示出來，這個接錯了，相當於硬把兩組不同極性的次級並聯在一起，是會燒變壓器的！
  • 1. 請將不用測量的65-0-65跟22-0-22兩組次級，線頭都用電氣膠布絕緣起來。
  • 2. 將紅橘線纏繞，接電源線的一端，將灰黑線纏繞，接電源線的另一端。
  • 3. 兩組20-0-20的線頭各自分開，不要接觸到。
  • 4. 拿出三用鱷魚夾，將測試線（一端有鱷魚夾的）接上鱷魚夾，鱷魚夾紅端接其中一條白色，黑端接另一組次級的其中一條紫線。將兩組次級的藍線跟灰線纏繞在一起。電表打到AC200V檔。
  • 5. 此時，將插頭插入電源插座。電表如果顯示0V，表示這一條白線跟這一條紫線的極性是相同的，請下電，用黃色膠帶或黃色熱縮套把這一條白線跟這一條紫線標示。
  • 6. 將其中黑色測試線接到同一組次級的另一條紫線，過一分鐘後上電。此時電表應該會顯示40V左的AC電壓。
  • 如果細心一點，可對照原廠說明書的顏色標示，用熱縮套將白黃-藍-白標示成綠-黑-藍；將紫黃-灰-紫標示成橘-棕-紅。

  • 接下來，開始把所有組件裝上機箱。先裝上背板的IEGO電源座，保險絲座，喇叭端子，RCA端子，並用扳手等工具將之鎖緊。接下來，先將變壓器底部貼上避震墊，然後先不要鎖上，先將電源座，保險絲座，變壓器間的引線先焊好，把所有該絞合的線絞起來，並且引出電源開關的配線之後，才可以鎖上變壓器。22-0-22跟65-0-65的次級引線完全不夠長，請自行用多芯線延長並做上顏色標記。

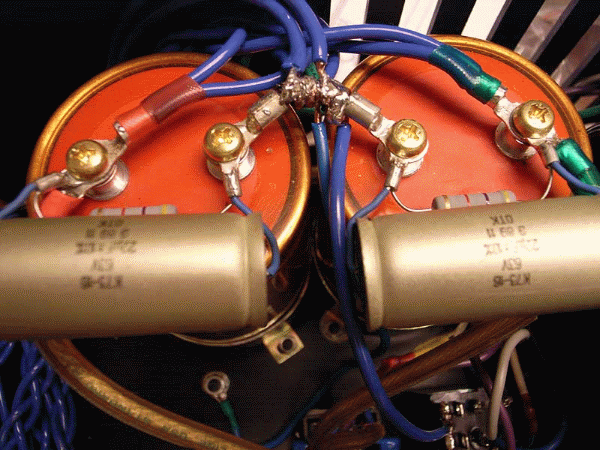

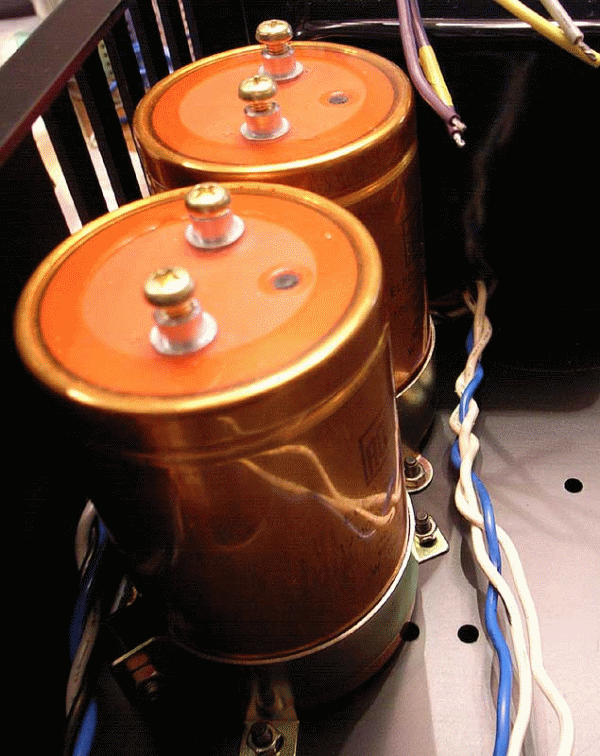

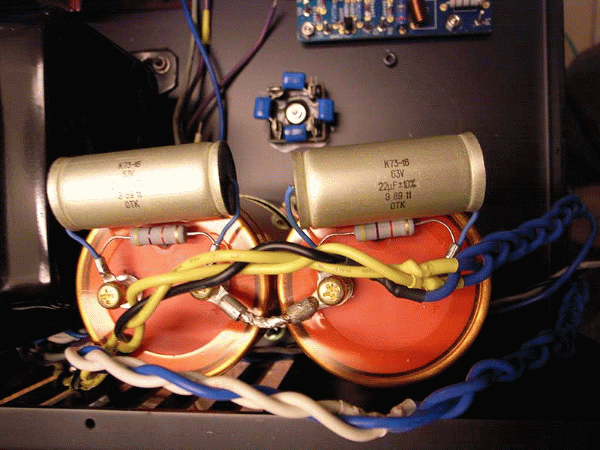

  固定電容

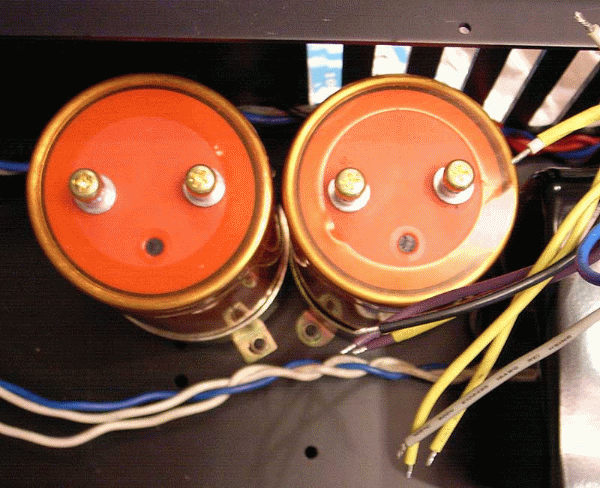

  頂視圖，螺絲是M5黃銅的

  • 再來把大濾波電容固定，請注意電容的極性。
  • 再來把橋式整流取出，因為該橋整標示不清，所以請用三用電表的二極體檔，量測橋整的極性。對照電表的標示，找出兩個橫線的交點，就是V+；兩個三角形的交點，就是V-，另外兩組是AC。
  • 然後把泡綿雙面膠裁切適當大小，黏在四刀雙擲的relay底部，將relay黏在機箱底板上的適當位置。我因為自己重新開孔，所以這些組件的位置，大致按照原始裝機圖的配置來安裝。

  • 安裝CB-A501P板時，必須要把散熱片放在一起觀察，決定兩者的高度。
  • CB-A501P板子加上5mm的銅柱之後，如果在板子跟散熱銅塊間墊上一個8mm左右的墊塊，散熱鰭片底部離底板的高度差不多就是15mm，所以只要能找到適合高度跟大小的墊塊即可。
  • 墊塊的目的是讓PCB跟散熱銅塊中間有空隙，便於銅塊散熱，也避免A類的高熱把PCB破壞。再來，把散熱膏均勻地、薄薄地塗抹於散熱銅塊鎖螺絲的兩面，把雲母片浮貼上去，
  • 然後把2SC3519/2SA1836功率晶體的背面也均勻地、薄薄地塗上散熱膏，然後用15mm的M3螺絲暫時將功率晶體固定於散熱銅塊上，先不鎖死。然後，把8mm墊塊墊在散熱銅塊跟CB-A501P之間，把功率晶體的腳一個個對準插入CB-A501P板子上，此時一定要確認功率晶體的位置是否正確，A1386要對板子上的A1386，C3519對C3519。接腳插好，把CB-A501P板子，墊塊跟散熱銅塊壓好，把所有功率晶體的腳焊上，然後抽出墊塊，再把功率晶體鎖上。
  • 手上有STV-3H的也在此時把它鎖在最靠近的功率晶體上；使用SV-03或是1N4148X3的，請準備散熱膠，把它黏在銅塊上，並且施加一些壓力把它跟銅塊密合。再來把5mm的銅柱鎖上PCB，15mm的銅柱加上墊片鎖上散熱鰭片後方的兩個孔位，把這整組固定在機箱底板上。

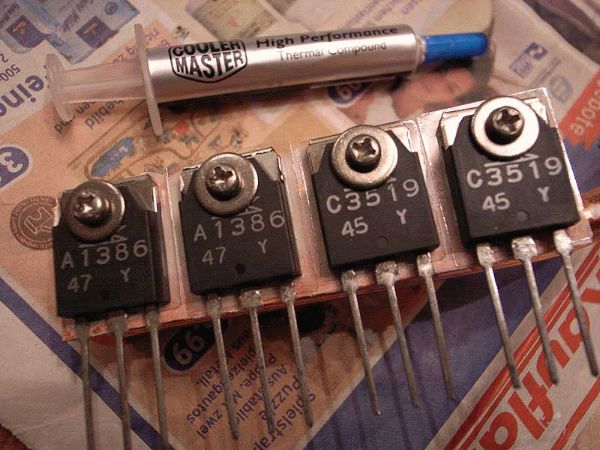

  暫時固定功率晶體

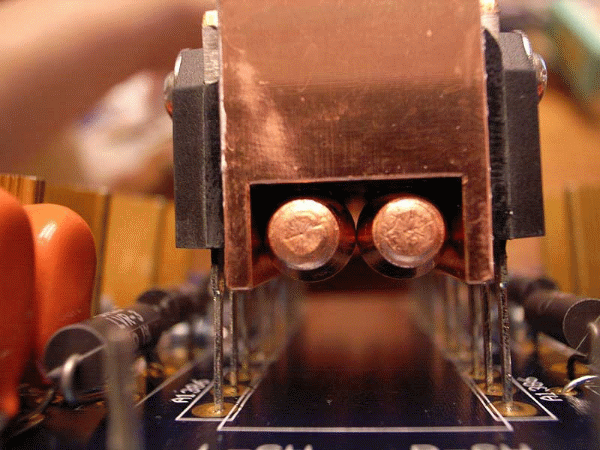

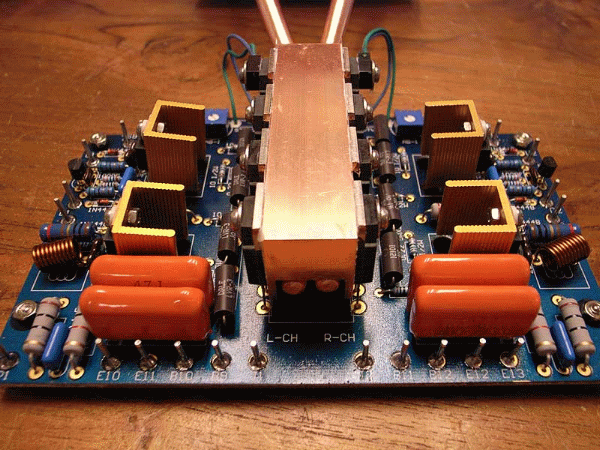

  與CB-A501P保持距離

  焊好晶體後要鎖緊

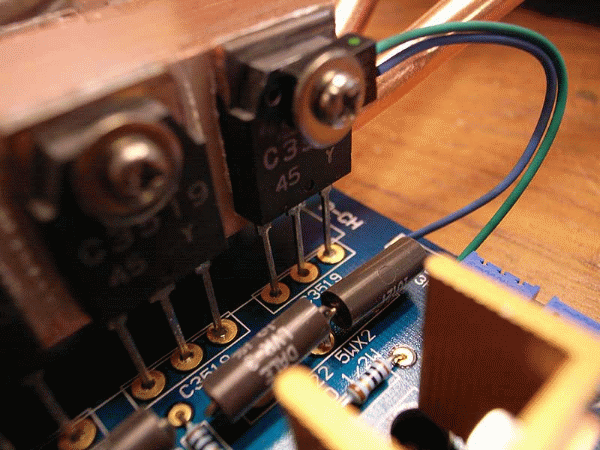

  STV-3H固定好，記得要抹散熱膏

  • 用6根10mm的銅柱，鎖在CB-A501M上，然後請按照原始裝機手冊的方向安裝，也就是relay靠向機箱前方，驅動級靠機箱後方。樣品箱的孔位剛好相反，希望成品箱已經解決。(編:樣品與正式出貨的孔位已經修正)

  • 如此，大部組件已經完成安裝固定的工作。還需要開孔的只有正面的電源開關，A/AB類選擇開關以及LED開關。請按照您手上有的零件開好適當孔位。

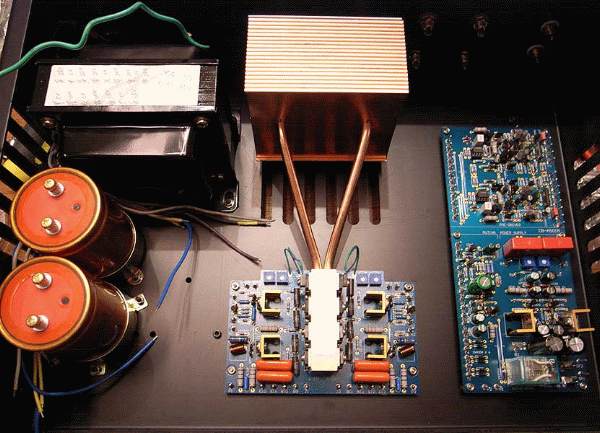

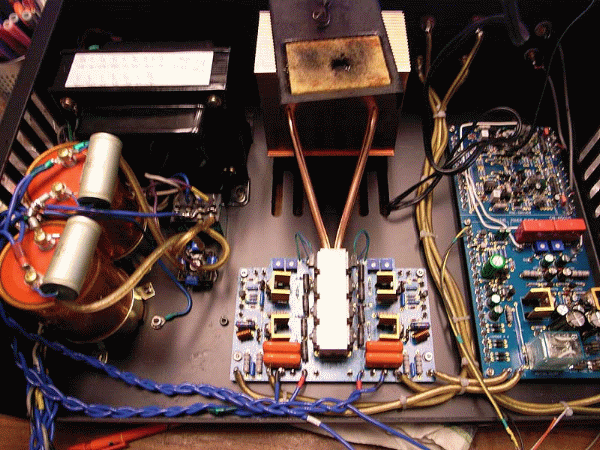

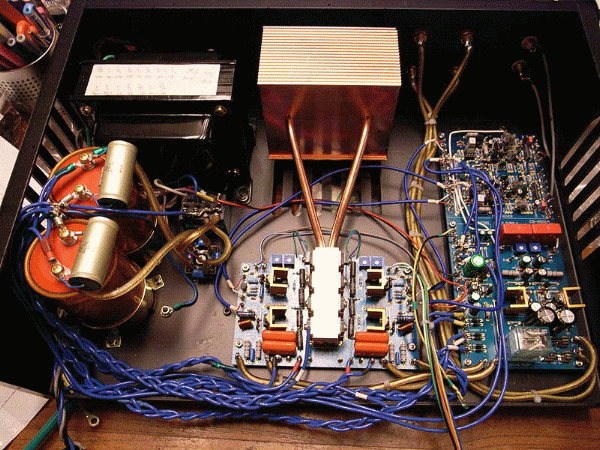

  所有組件固定好的配置圖

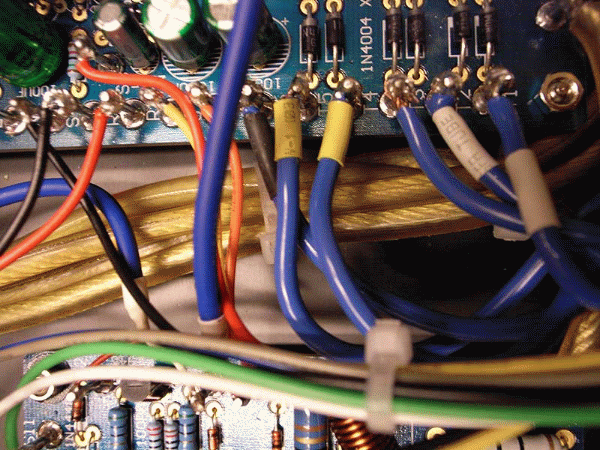

  接線

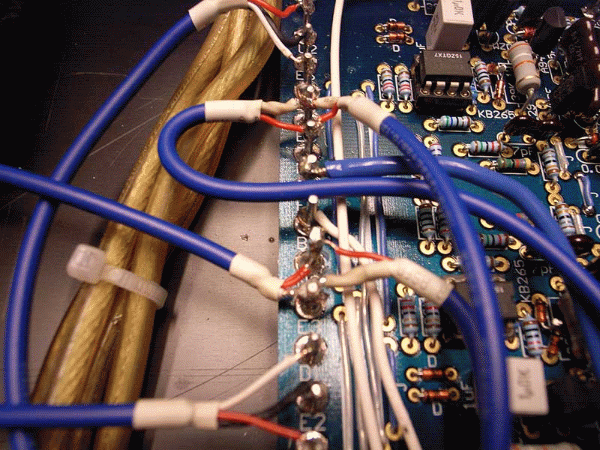

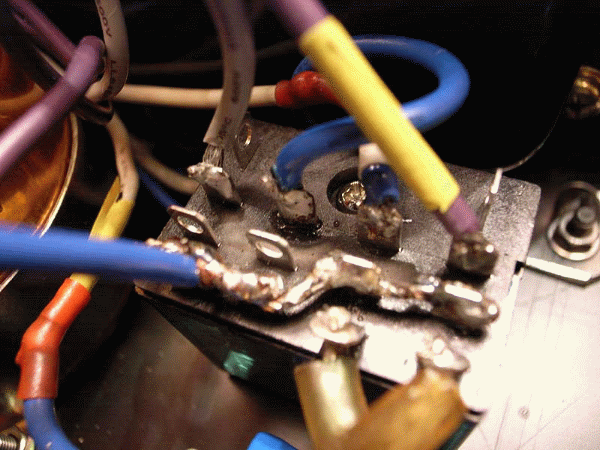

  • 此處請嚴格的按照原始裝機手冊的安裝步驟，一步一步地安裝起來。若是不安裝100KA音量，請直接從RCA座接進V1/E7跟V2/E4即可。四刀雙擲Relay請選用10A品種，注意它的接點圖示，對照電路圖檢查一次。

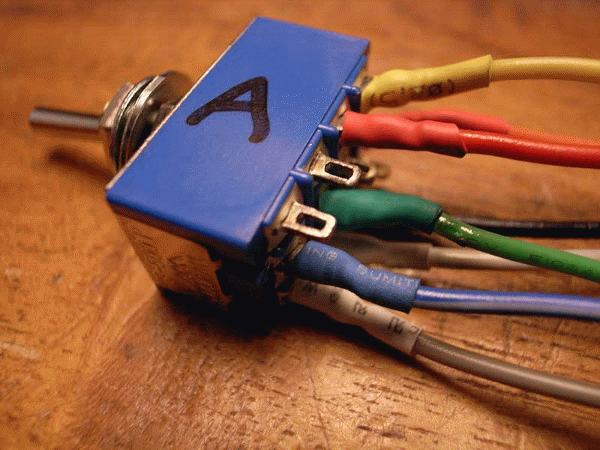

  • Switch的部份，可以參照電路圖，自行畫出。電路圖上switch連接的狀態，是非橋接AB類，由此我們可以畫出AB類的狀態：

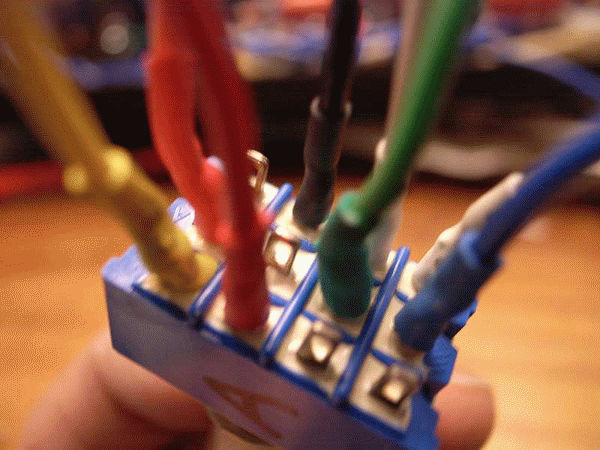

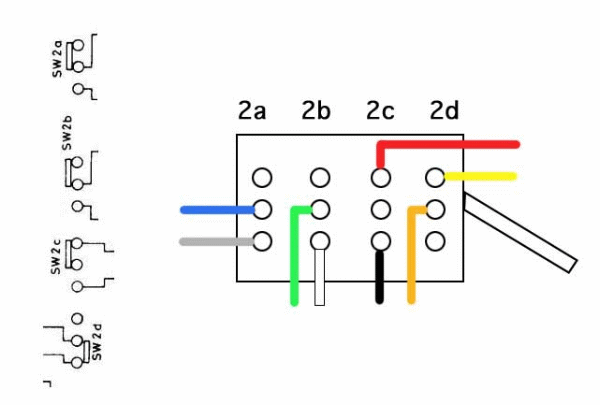

  如上圖所示，撥鈕往下就是AB類；反之，撥鈕往上，就是A類

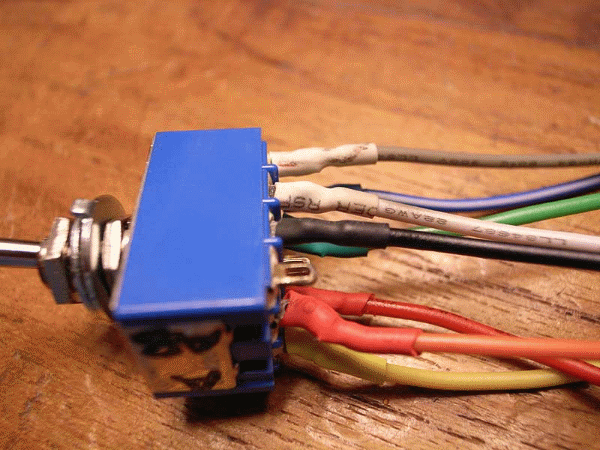

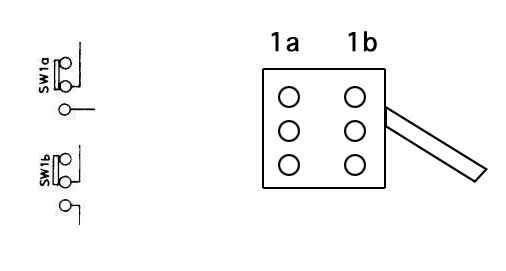

  上圖是橋接的撥鈕圖，連接線請自行補上 。可以看到撥鈕往下非橋接時，兩條線是斷路的。所以若是用不到橋接功能，就不須裝上此switch。

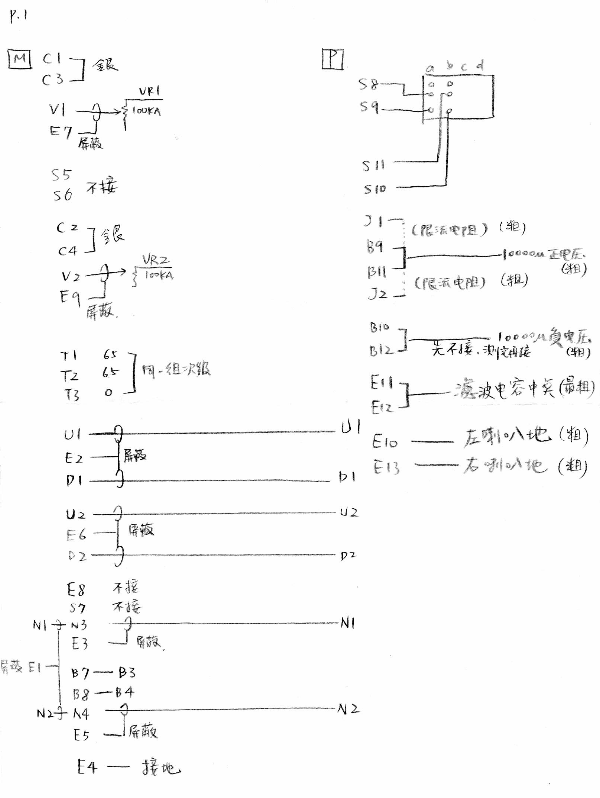

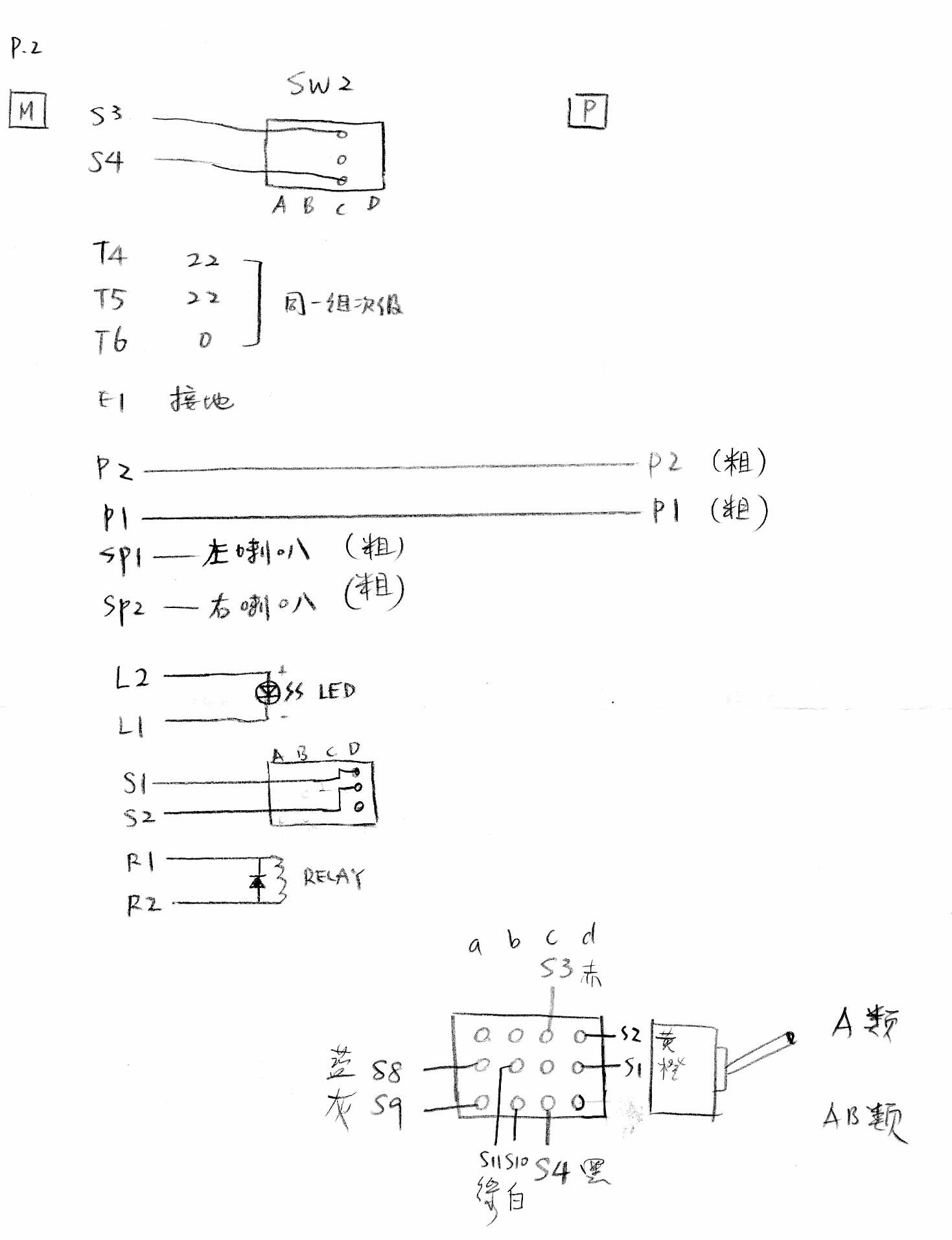

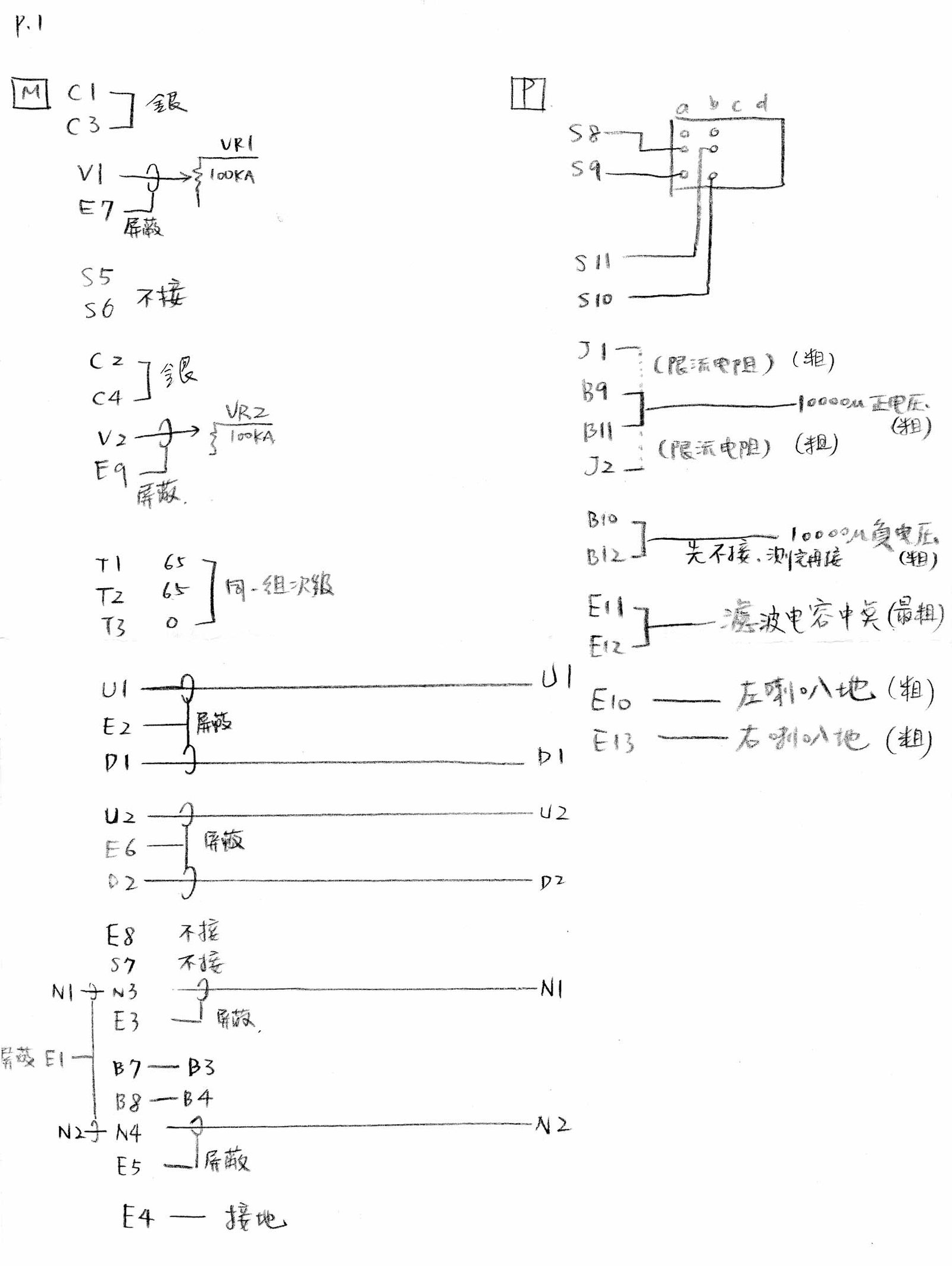

  • 另外你也可以參考下面的對照圖，便於檢查所有連接線的狀態。

  按小圖可看大圖

  按小圖可看大圖
  測試

  • 請參照Masayoshi兄的文章，裡面步驟很清楚。記得2個47KVR先暫時調整在中間位置，A-I跟AB-I都順時鐘轉到底。
  • 1. 在B10/B12不連接的情況下，上電，看保護電路是否正常。因為M板的一個1N4004標示錯誤，害我誤以為我裝錯了，或是relay電壓不足，結果燒了2SC2235，讓我把大部分保護電路的晶體都換掉，才看到討論區的舊文章有提及，真是……#$%^@#%^&*
  • 2. 量測B1對E4，應有+90VDC上下，B2對E4有-90VDC上下。
  • 3. 量測B3對E4有+70VDC上下，B4對E4有-70VDC上下。
  • 4. 量測完畢關閉電源，將B10&B12接上，並在B9-J1//B11-J2間各接上10R 1/2W限流電阻。此時小弟又疏忽掉，未將B10/B12負電壓接回去，所以一直量不到偏流…….氣死……
  • 5. 將搖頭開關轉到AB類，上電
  • 6. 調整AB-I 左右聲道2個VR，反覆調整偏流，至限流電阻兩端電壓為1.6VDC
  • 7. 調整完畢關上電源，將10R限流電阻取下，換上0.47R 5W限流電阻，將切換開關置放於class A
  • 8. 上電調整A-I 2個VR，反覆調整偏流至限流電阻兩端電壓為0.6V。有溫度計的可以靜待15分鐘後量一下散熱片的溫度，小弟量到的是98℃，此時晶體表面已經是102℃！小弟不敢造次，把電壓調到0.47V，也就是1A的偏流，溫度才稍稍下降。
  • 至此測試算是完成了。
  • 最後，把電源開關鎖上面板，A-AB類開關鎖上，3mmLED塞進面板上另裝的LED套，然後把金色的面板兼上蓋板，用M3 10mm的螺絲固定，A501完成！！

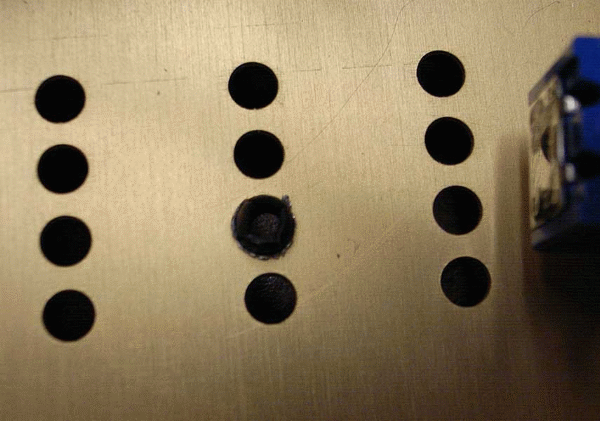

  LED套塞入孔中

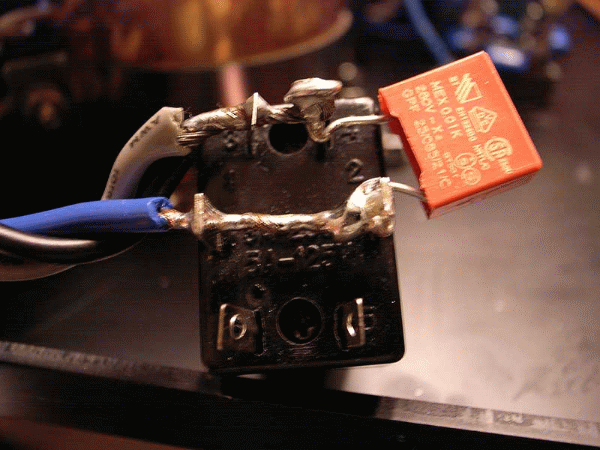

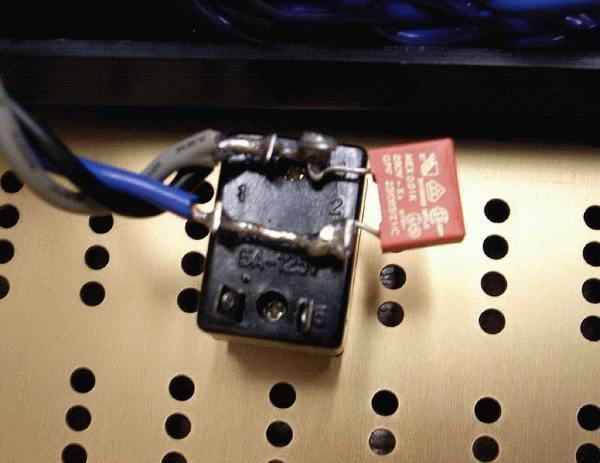

  上圖:開關加上一個X2電容

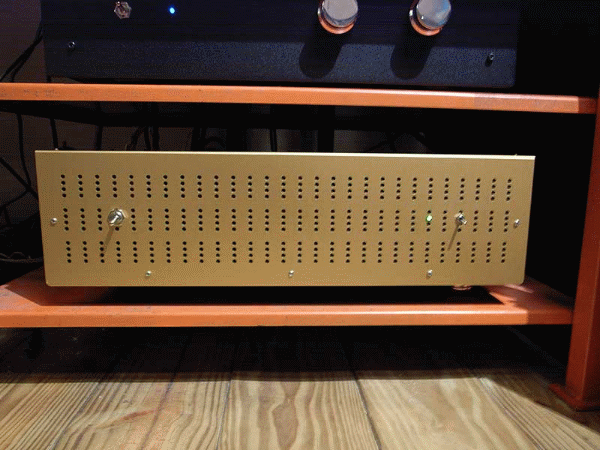

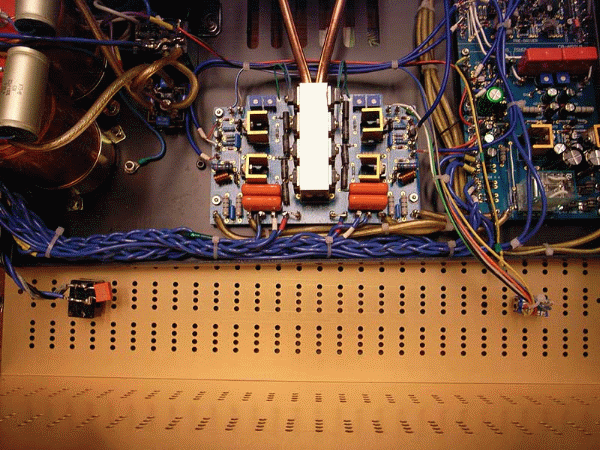

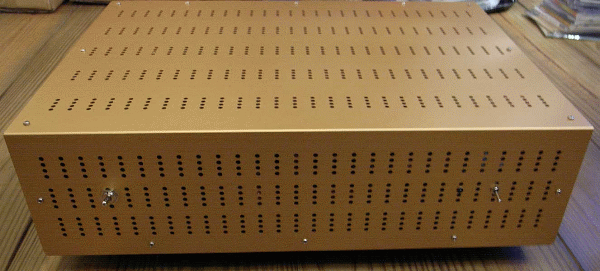

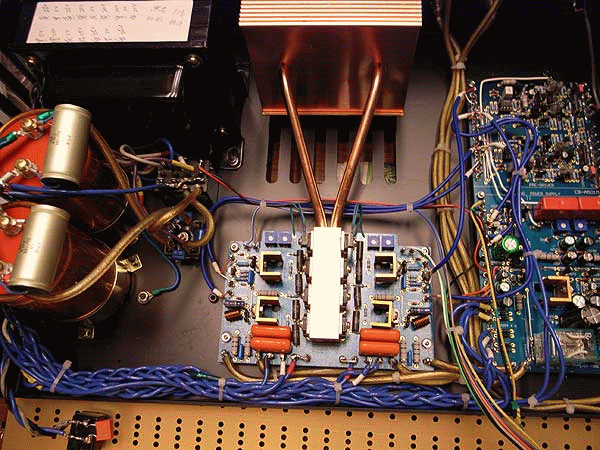

  完成！所有走線請用束線帶綁好，整齊美觀


  試聽

  • 終於，等了一年又一個月，傳說中的LUXKIT A501終於要發聲了……

  • 接上自製的6H30前級，切到AB類，打開電源，LED閃爍…..亮起！可以聽到來自真空管前級的嘶哼聲，正常。拿出Jazz at the Pawnshop，Play…..哇！非常正點的音質，音場解析都很好，低音也夠沈，體質相當不錯！高音跟低音很緊，這是正常現象，Run一陣子就好了。
  • 當然對那嘶哼聲有點懷疑，於是改接上自製的被動前級，再度開機，ㄟ/？怎麼沒聲音了？連耳朵貼在喇叭上，都聽不到任何雜音，靜悄悄∼∼
  • 播放CD，美妙的音樂聲流出；不加前級，A501也可以爆棚喔！聲音也愈來愈順！再聽聽看A類的音質吧。切到A類，再開機，嗯！高頻質感很顯然有進步，整體的厚度增加很多！此時機器很熱很熱，而且變壓器會傳出一點點震動的聲音，或許避震上還有改進的空間。
  • A501真是一部名不虛傳的超級套件，從研究，焊接，組裝，到聆聽，每一個步驟，都可以帶給我非常多的樂趣！希望大家，能夠好好的享受A501，聽到老應該也不會膩喔！
