揮灑自己的色彩--CP2裝機報告Part 2 by hn702906

  • 上一篇我們了解到PCB板的焊接方式及穩壓模組,接下來是VR的做法,在這一部份,我們會詳細的向大家報告.

  • 有關級進VR的一些基本觀念,我們必需先了解可變電阻的原理:

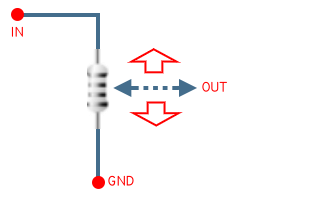

  • 上圖:在電路圖上的VR(可變電阻)表示法

  • 一般說來,在電路圖上的VR都是以上圖來表示,當然沒有如圖畫的這樣講究,不過原理是一樣的,訊號從上圖中的IN端進入,從OUT端輸出,改變OUT端的阻值(就是紅色箭頭上下調整的方式,往上減少阻值,往下則增加阻值),就可以達到阻值變化的目的.而IN端與Gnd端的阻值是恆定的,也就是當你拿到一個100K的VR,就代表著IN-Gnd端的阻值為100K,而IN-OUT端則可從0~100K這個範圍來做調整.

  • 但這無段碳膜的VR雖然好用,但無法很精準的調整到我們所需要的阻值,更加上若使用長一點的時間後,碳膜會有髒汙及氧化脫落的情況發生,對於要求精準的電路來說(CP2就是一例),無法滿足其嚴苛的需求.

  • 所以我們使用級進波段開關來達成精準的要求,讓我們來看看級進波段開關的原理:

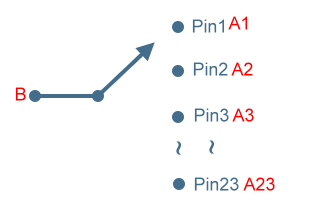

  • 上圖:波段開關原理圖

  • 波段開關可以應用在許多的場合,例如單純的許多設備的切換,或是變成我們要做的級進控制VR

  • 上圖所示,假設我們的訊號從A1進入,從B輸出,而改變B端箭頭的位置可以讓訊號從A1-->A2-->B輸出,如果我們在A1~A2~A3到A23都用電阻串連起來,那就可以得到一個級進音量控制VR,對吧?

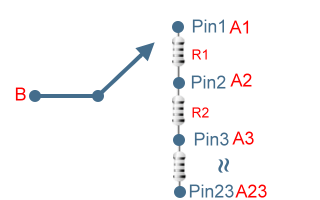

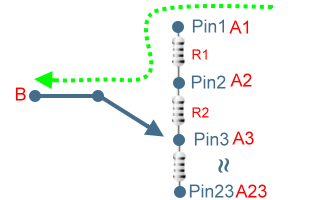

  • 上圖,將A1~A23用電阻串連起來,若改變箭頭方向就可以得到不同阻值的方法

  • 這就是級進開關應用在VR的方式之一,當然音量控制還有很多種的變化,若有興趣請參考Weason大作:"級進音量控制器"


  • 如圖所示,訊號(綠色虛線)從A1進入,從B輸出,若改變箭頭方向(假設箭頭移到A3的地方),則輸出會經過R1+R2,也就是R1和R2串連起來的阻抗.

  • 而應用在我們CP2的電路當中,則是以VR的中心,向左或向右調整,也就是箭頭將會固定在第12段的位置,往右11段,往左11段,以達到增益或衰減的目的.(有關於這部份,我們會在下面的文章詳細說明)

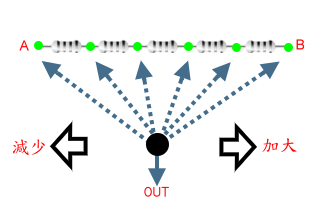

  • 上圖:把上上面VR圖轉個90度就像這樣,讓箭頭固定在中間,可以往右及往左選擇,往右加大,往左減少

  • 在實作上,我們先來看看級進開關的腳位:

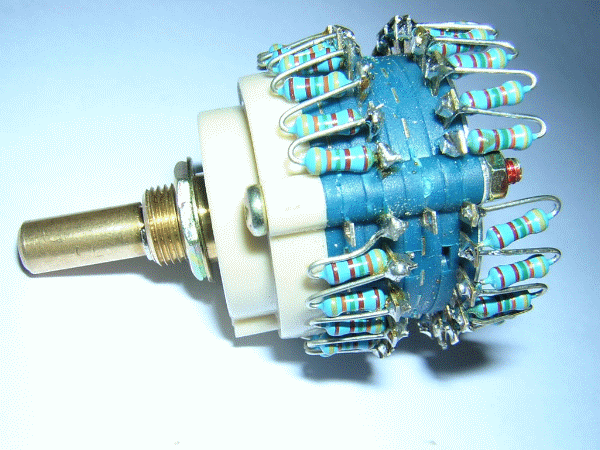

  • 上圖,做好的級進VR,每一段都是4.35K串接而成,因為是雙連型的波段開關,讓我們可以用連動的方式一次控制二聲道,避免左右的不平均.

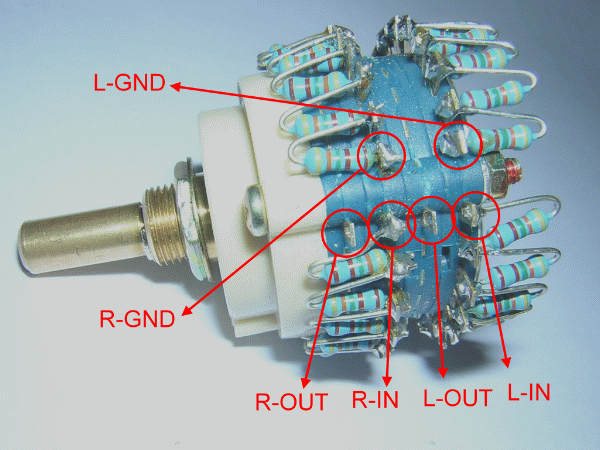

  • 上圖:做好的VR腳位標示,可分為左右二邊,左邊為R-IN ,R-OUT和R-Gnd,而右邊是L-IN,L-OUT和L-Gnd.

  • 當我們焊好10個級進控制器後,請用電表量測是否正確,將紅色碳棒搭在R-IN,黑色搭在R-Gnd,電表選擇為歐姆檔200K處,量取阻抗應該為100K

  • 將VR旋桿左轉到底,紅色探棒搭在R-IN,黑色搭在R-OUT,旋轉VR的連桿,應該會得到4.35K的倍數,也就是4.35K-->8.7K-->13.05K...........直至.100K,為何會這樣?請按此

  • OK!!當我們將10個VR都焊好並測好(手快斷掉啦XD),就可以開始做CP2的測試,這個VR在CP2當中的腳位表示有點不一樣(單純的標示),請看:

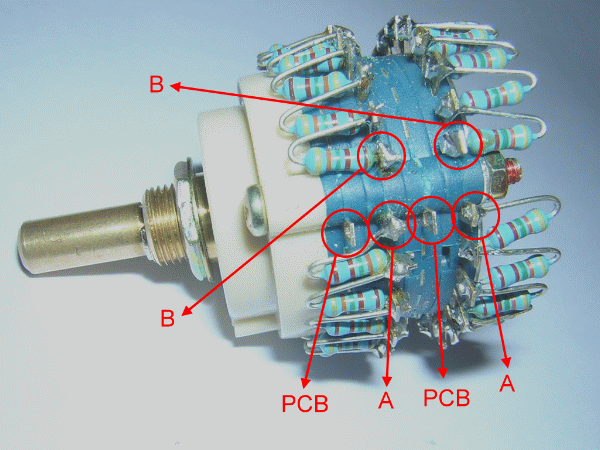

  • 上圖:VR在CP2中接腳標示,左邊是Channel R.右邊是Channel L,(統一就好,看個人的喜好而定)

  • 而接到PCB上就是這樣:


  • 上圖:一聲道的接法,VR中的另一聲道接上另一片PCB

  • 然後將10個VR接上,如圖:

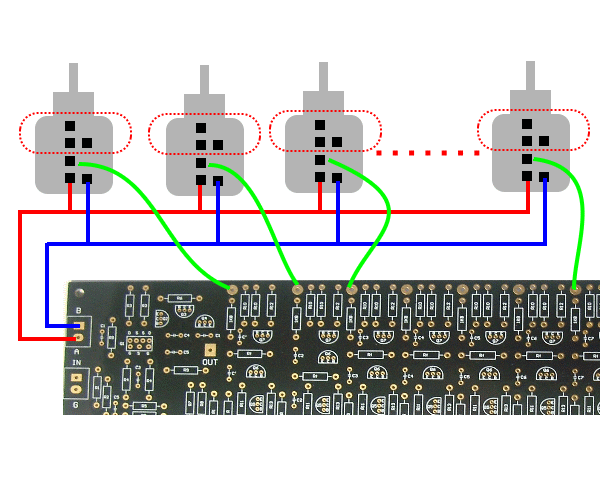

  • 上圖:VR與PCB的接法,紅色虛線表示接往另一片PCB

  • 我們強烈建議,先接上一個VR作上電測試用,這樣比較保險,不會因為配線錯誤而導致耗費精神

  • 看到這裡,我們要開始送電測試了,首先將Ultra Symmerty穩壓調整至輸出+15V和-15V

  • 接上限流電阻,就是47R/0.5W的金屬皮膜電組,如下圖:

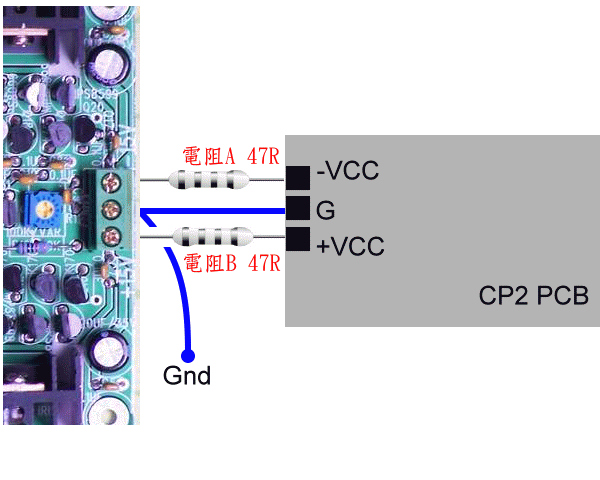

  • 上圖,Vcc送電接線圖,請先接上限流電阻,然後上電(穩壓接出是正負15V喔.)

  • 若無火花及冒煙,請測量限流電阻的二端是否有0.9V的壓降,因為CP2所消耗的靜態電流是20mA,公式為V=I*R(很熟悉吧?)47R*0.02A=0.94V

  • 測量PCB上的OUT端,是否有直流輸出?(電表請固定在DCV檔),100mV以下都是可以的

  • 若無誤請將限流電阻拿掉,直接接上Vcc即可,然後開始配線,記得濾波穩壓板上的Gnd下地

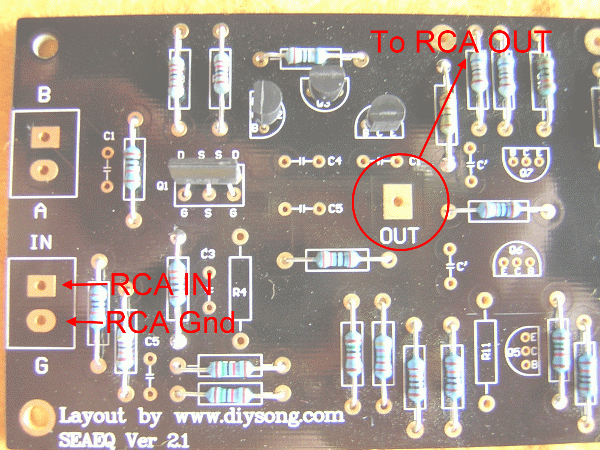

  • 上圖:輸入及輸出端的接法,PCB板上的OUT請接到RCA端子的OUT


  • 上圖:VR的接法,將A.B點分別都接在一起

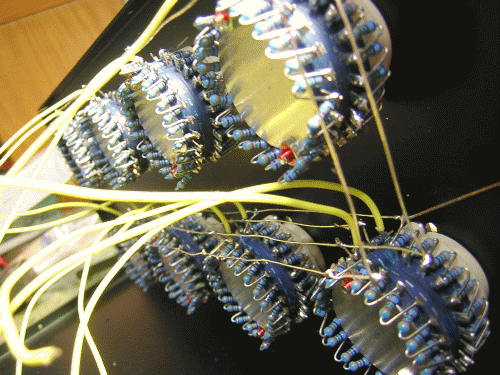

  • 上圖:接一堆的VR

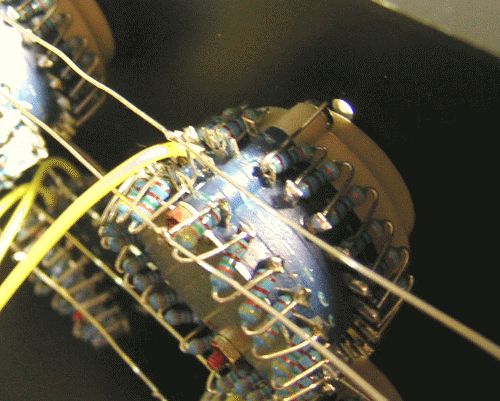

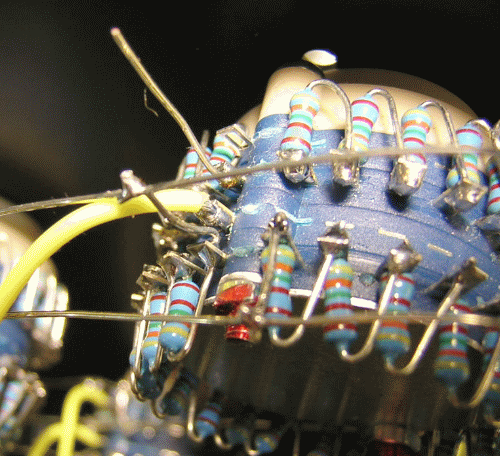

  • 上圖:VR的近照
  Note:
CP2的中心頻率為34Hz,72Hz,133Hz,284Hz,589Hz,1.1KHz,2.34KHz,4.08KHz,8.84KHz,及15.9KHz,以這些頻率為基準點,以倍頻的方式分佈,向上或向下都有16dB的可調範圍.

  Note2:
VR的A.B點接反的結果,不會怎樣,只是若往右旋轉變成降低,往左旋轉變成增加,與我們直覺上的往右增加往左減少的方式相反,對調即可

  Note3:
裝機時最切忌熬夜,酗酒,及邊裝機邊看電視,請輕鬆並專心裝機,將會達到事半功倍的效果

  祝各位裝機愉快!!
