Mytedliy兄的2006小喇叭開箱全紀錄
by Mytedliy
- 編按:這是Mytedliy第一次DIY 小喇叭套件,從圖中我們可以看到非常用心且細膩的裝機手法,值得大家參考.
- 因為Mytedliy兄只有提供圖片,小弟擅自加上文字敘述,以利大家的觀看,若文字上有須要改進之處,還請Mytedliy兄來信指導.
- 上圖:喇叭箱打開,露出舒美袋包裝,及防震塑膠泡棉
- 上圖:單體開箱!!

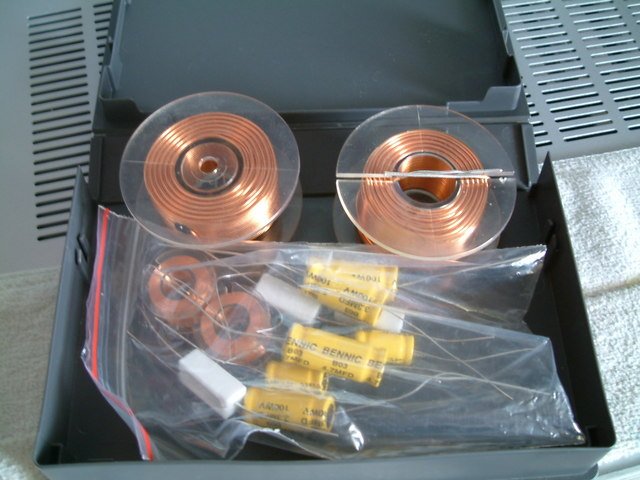

- 上圖:分音器包(第一次出貨的項目)

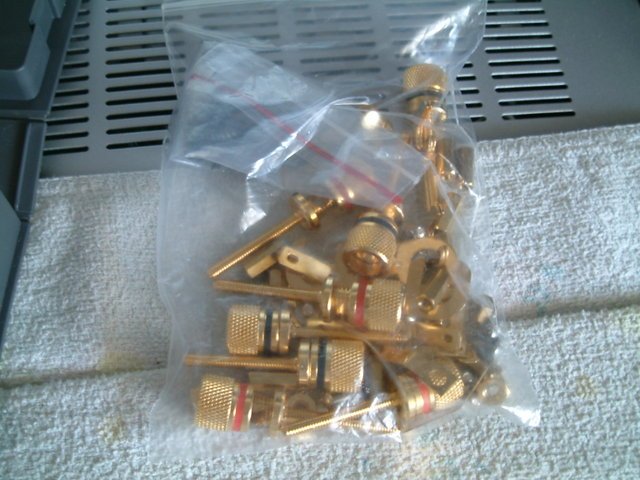

- 上圖:喇叭端子包,螺絲也在裡面

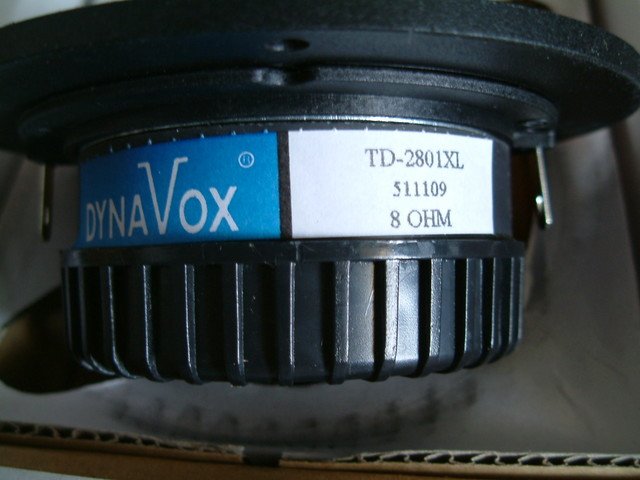

- 上圖:高音單體側面照片,驗明正身!!是TD-2801XL沒錯!!

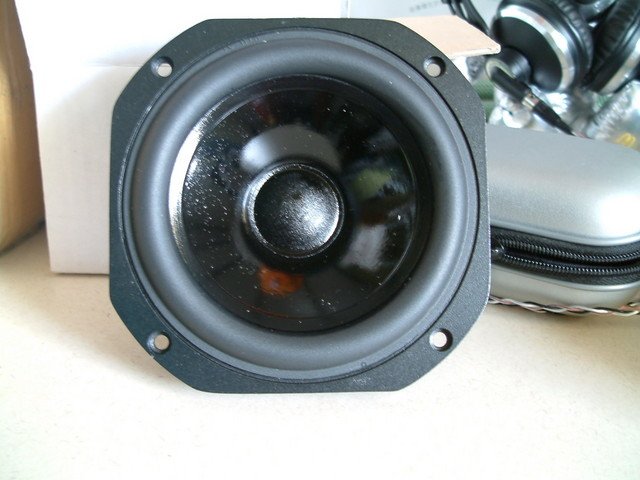

- 上圖:中低音單體正面照

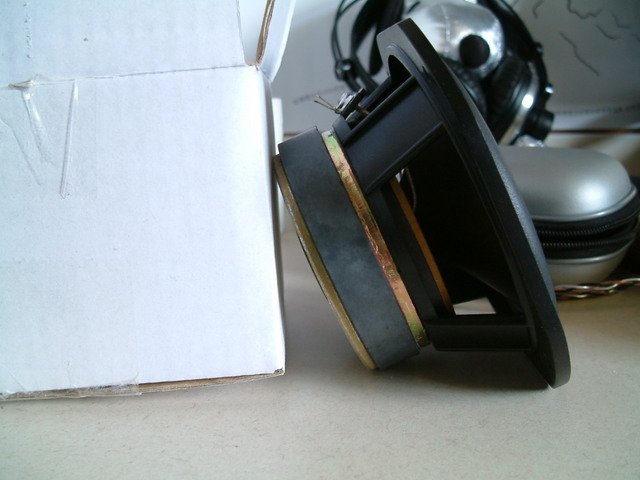

- 上圖:中低音單體側面

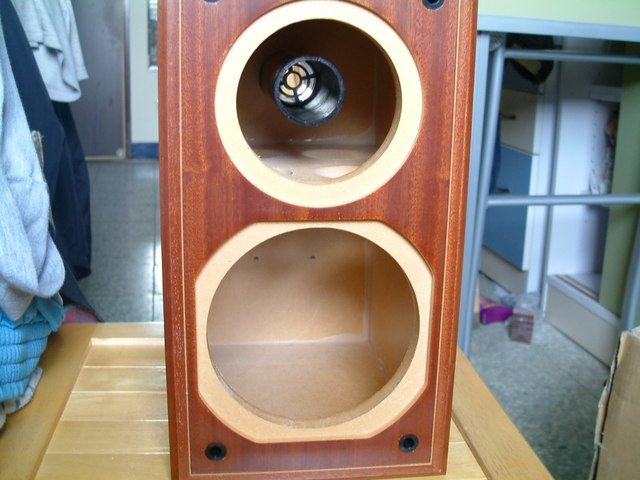

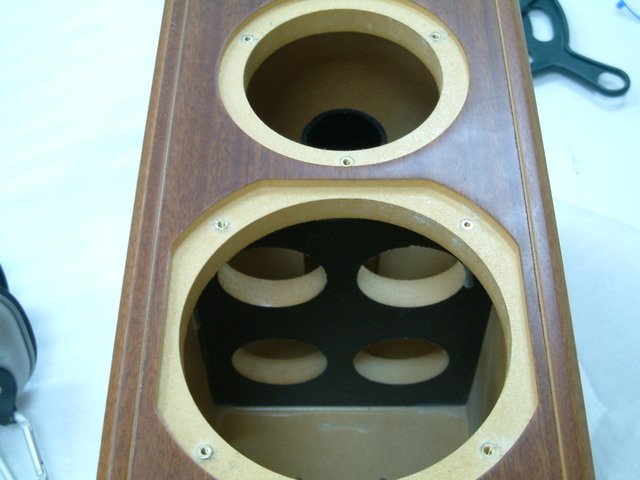

- 上圖:喇叭箱體全貌
- 上圖:喇叭箱,原木貼皮漂亮的很~

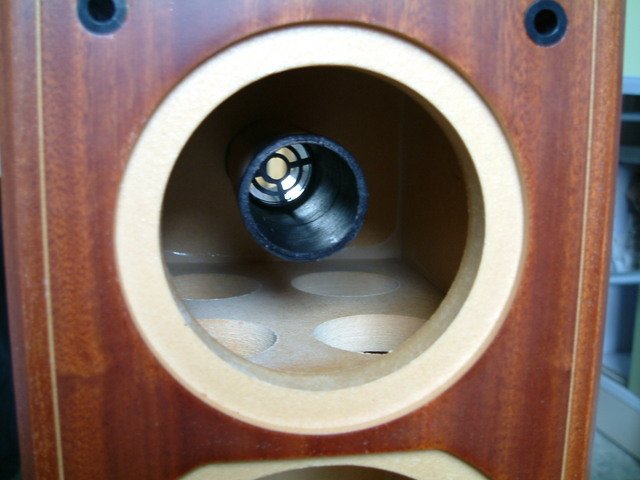

- 上圖:低音反射管,變換低音反射管的長度會有不同聲音的變化唷~
- 上圖:喇叭端子固定孔

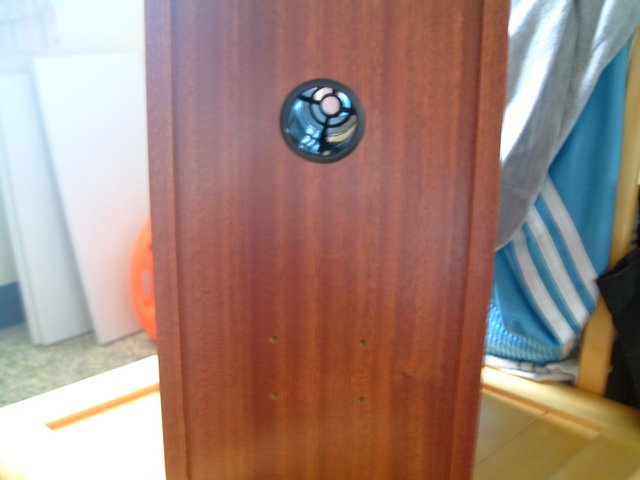

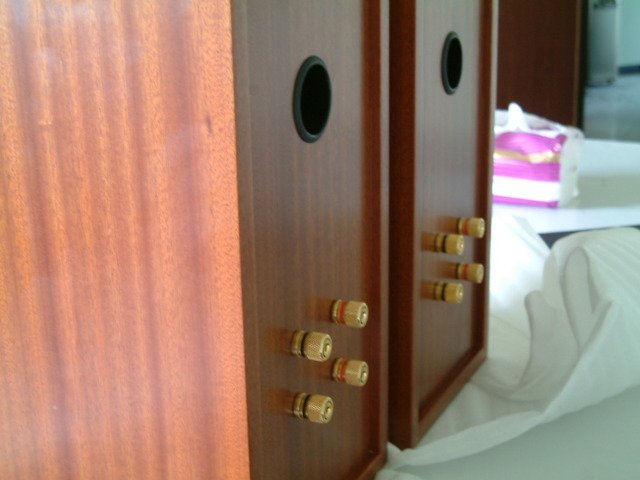

- 上圖:喇叭箱背面照

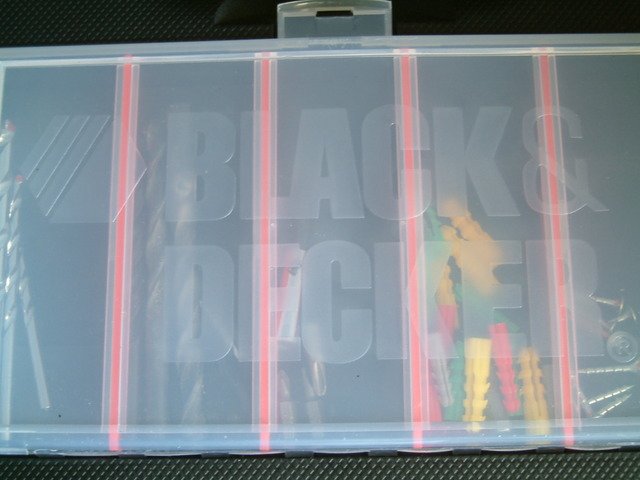

- 上圖:手鑽所附的零件包,有鑽頭和壁虎及螺絲等

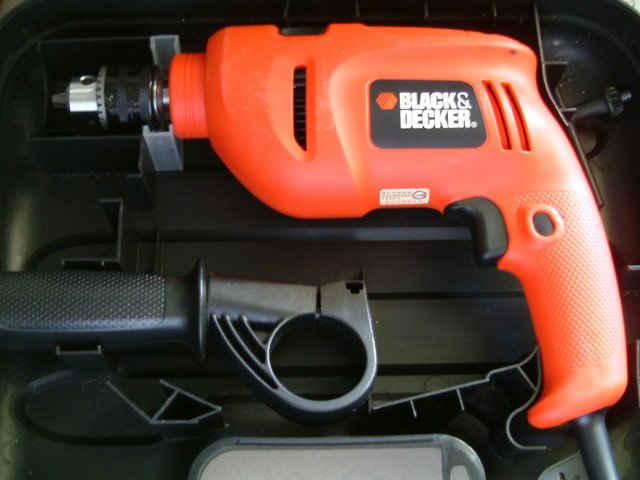

- 上圖:工具出現!!準備動手~

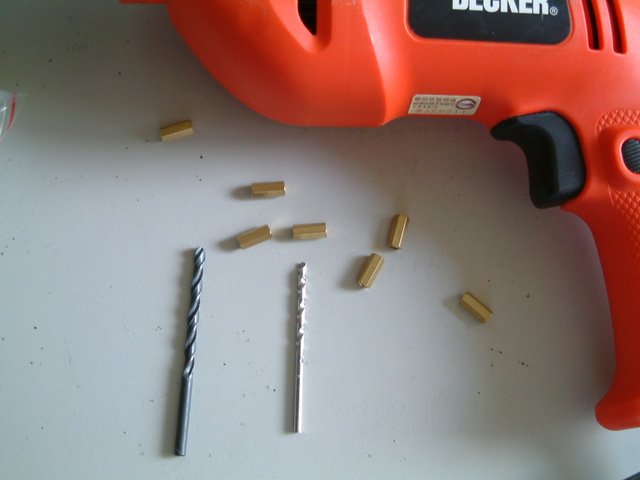

- 上圖:準備的材料

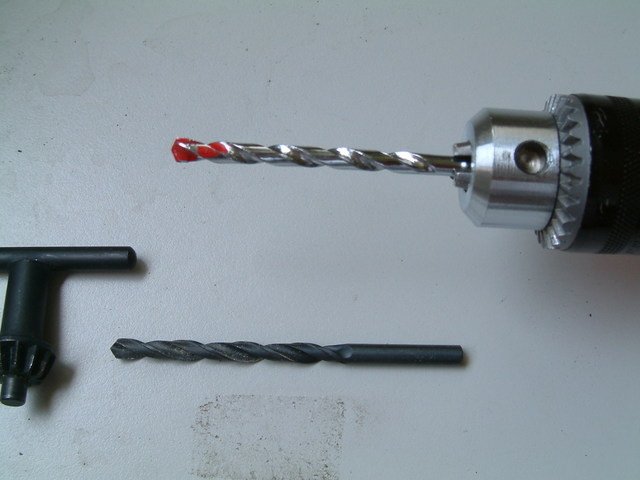

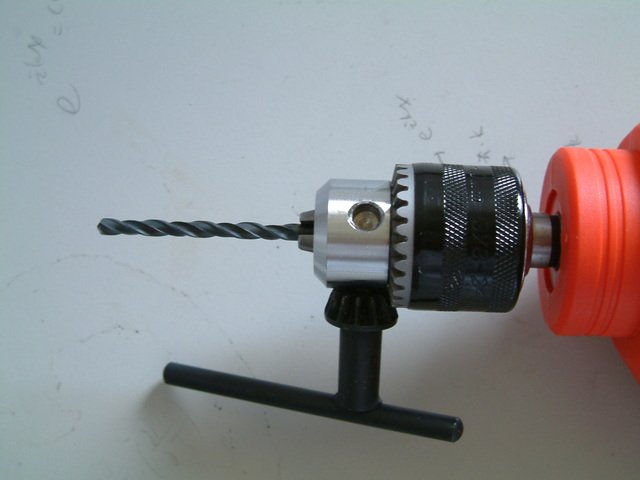

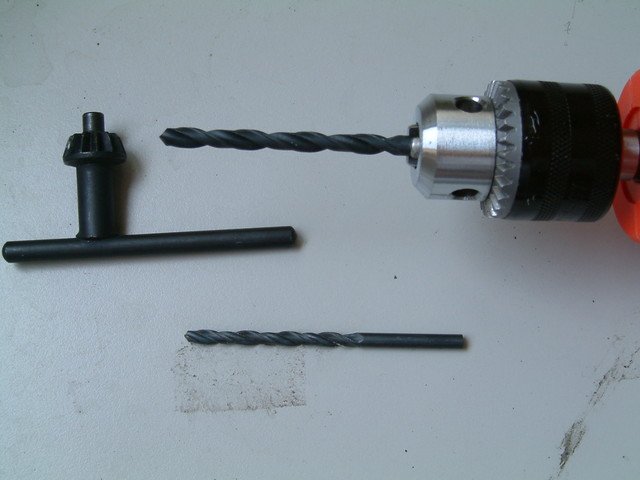

- 上圖:使用"含豆魯"將鑽頭旋轉固定住
- 上圖:開孔鑽頭固定OK!!準備動手
- 上圖:機絲頭伺候,這是含鈷鑽頭吧?
- 上圖:先比一比要開孔的地方

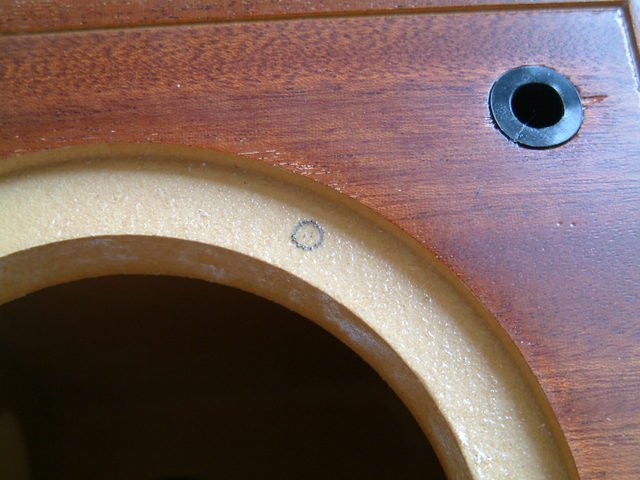

- 上圖:畫出要開孔的地方,先Mark起來

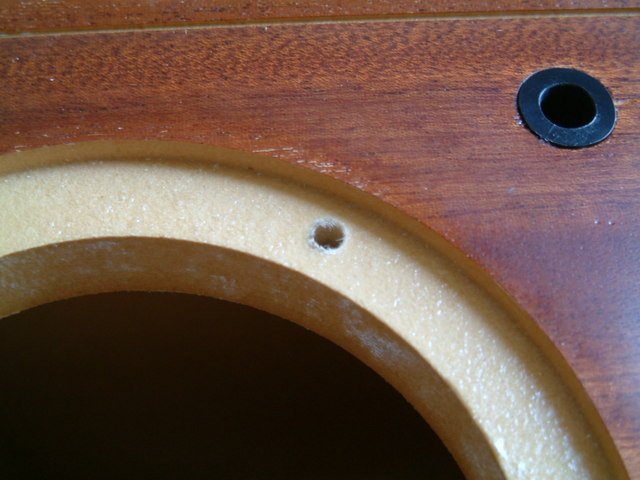

- 上圖:開孔完成

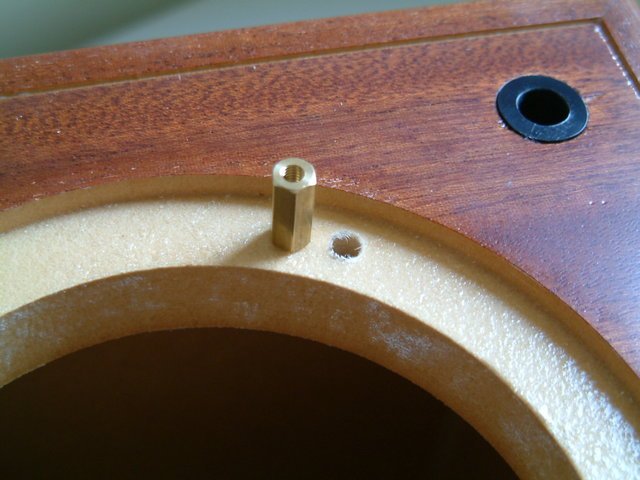

- 上圖:準備埋入銅柱,開孔必須略小銅柱直徑

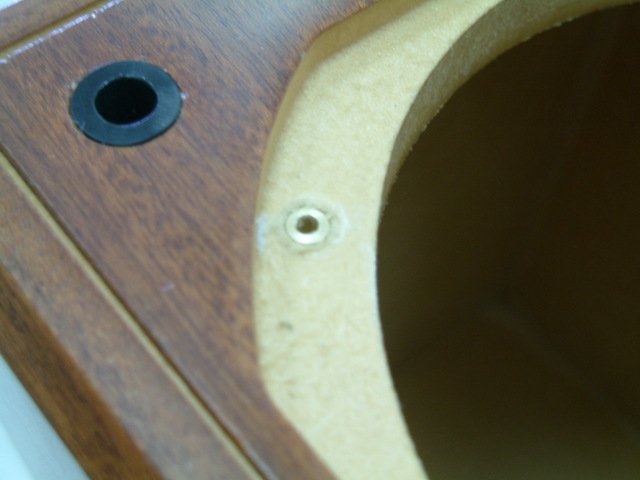

- 上圖:高音處埋入銅柱樣

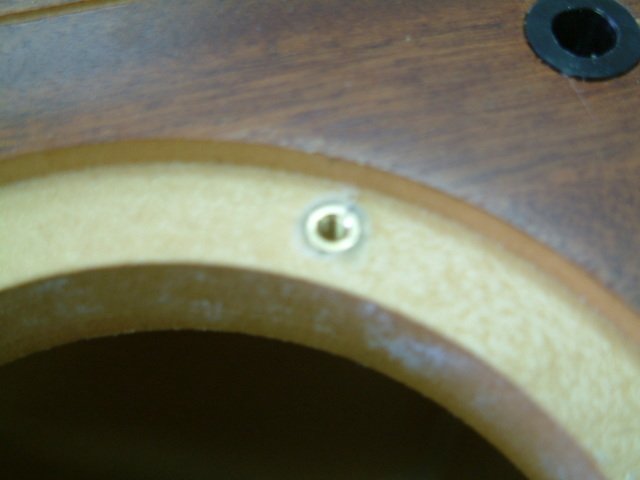

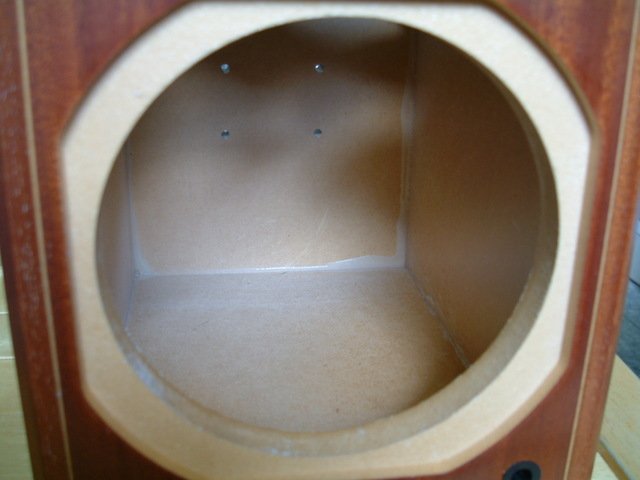

- 上圖:中低音處埋入銅柱之後,非常密合,以後拆裝也很方便

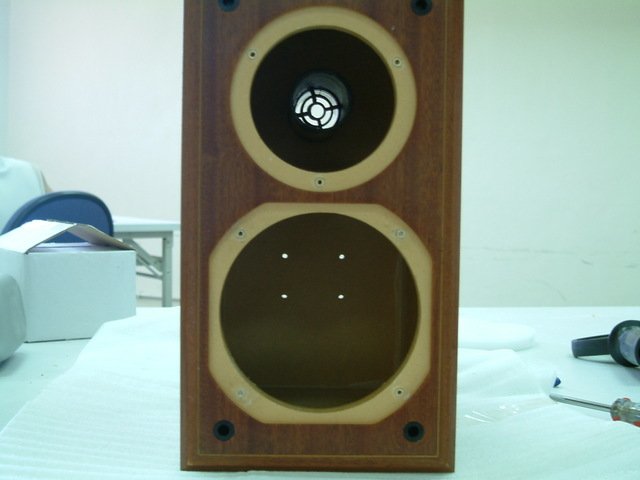

- 上圖:鎖入銅柱之後正面完成樣
- 上圖:鎖入銅柱之後完成樣

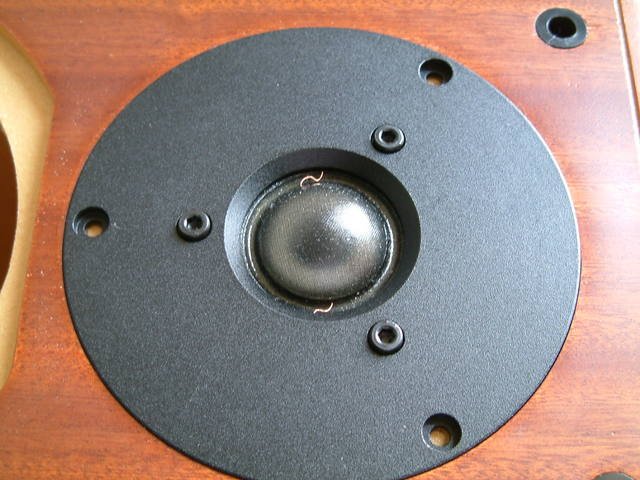

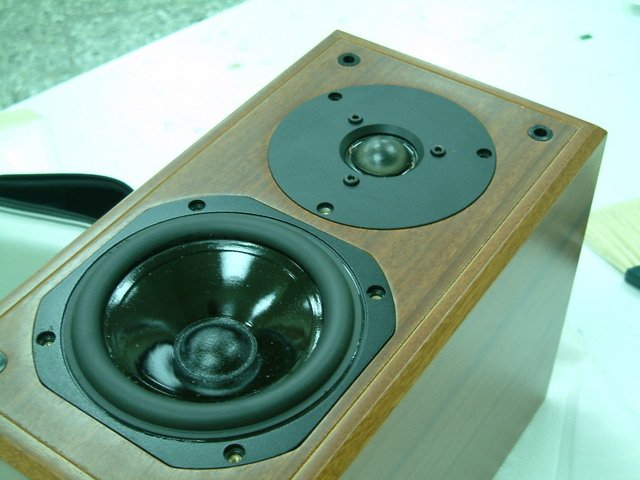

- 上圖:果然準!!單體固定孔與螺絲孔位絲毫不差
- 上圖:擺擺看是否密合和與螺絲孔位對齊

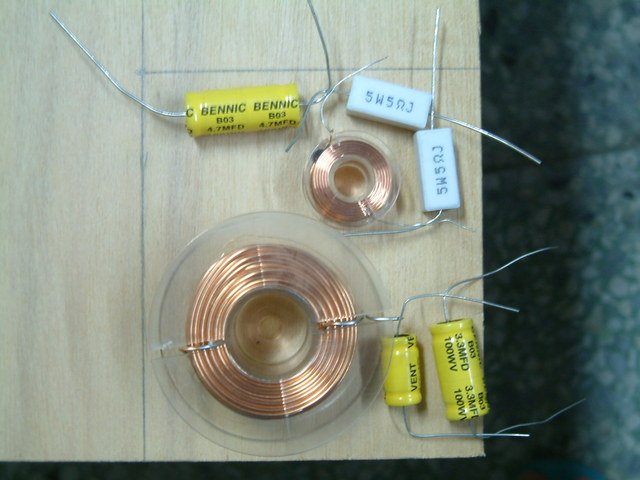

- 上圖:分音器所有零件圖(這是一聲道)

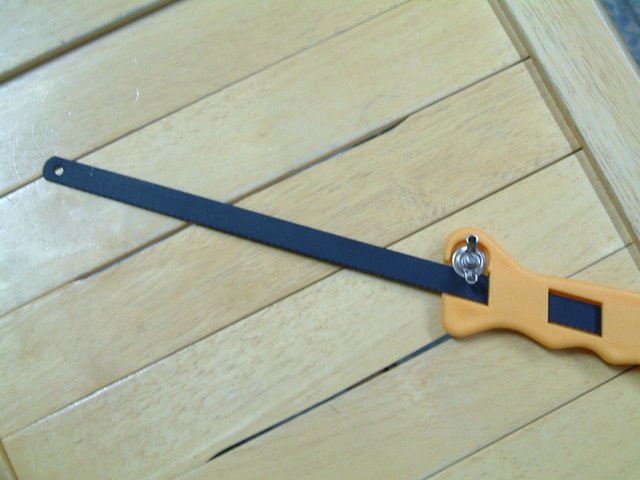

- 上圖:用鋸子鋸出分音器所要的木板大小

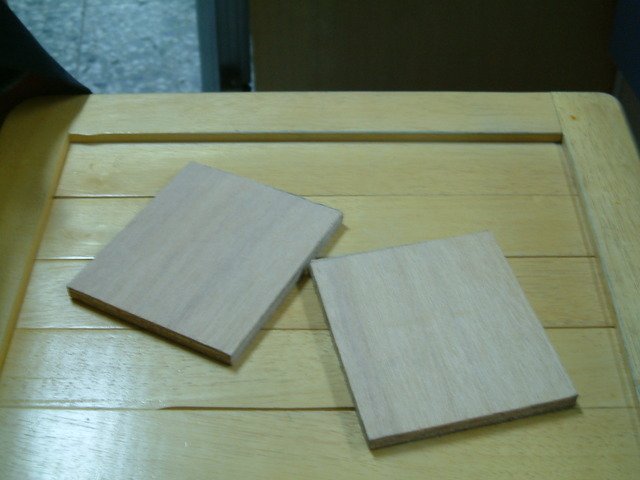

- 上圖:分音器所使用的木板
- 上圖:分音器擺擺看
- 上圖:分音器剛搭好的樣子,為求慎重,使用熱溶膠固定並絕緣

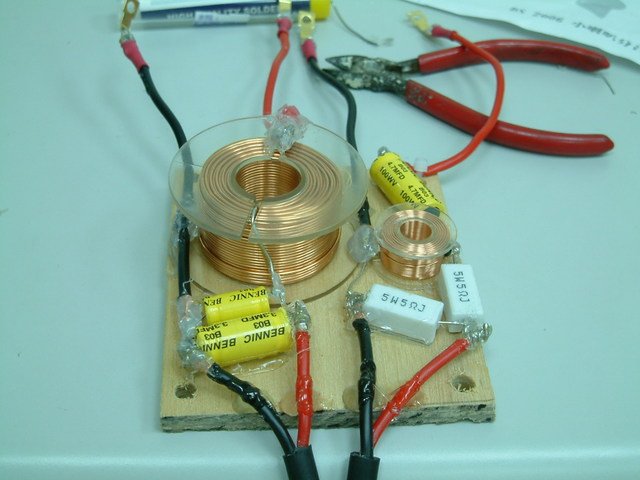

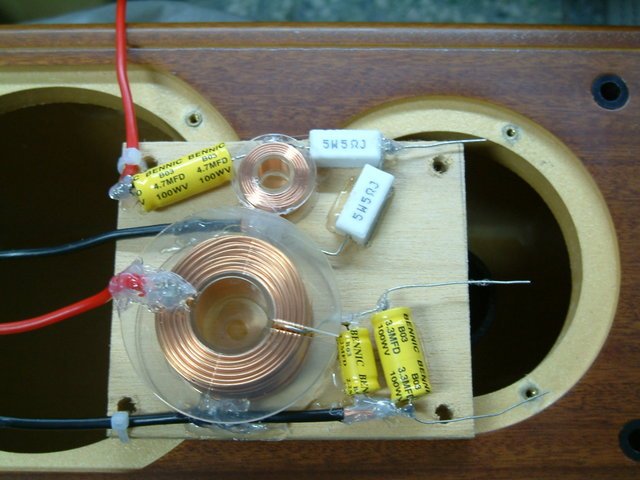

- 上圖:分音器網路搭棚

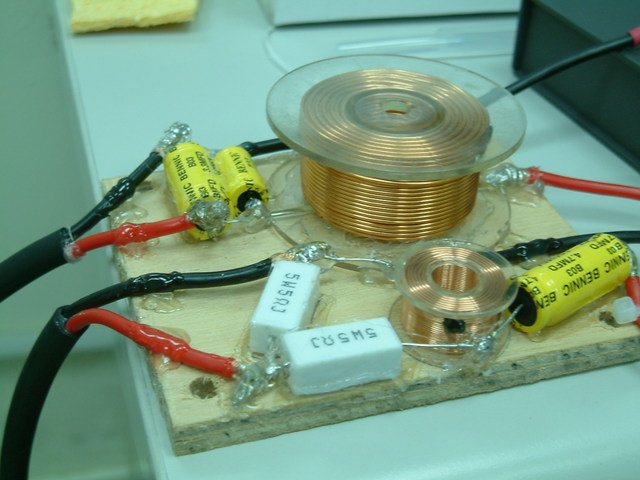

- 上圖:分音器

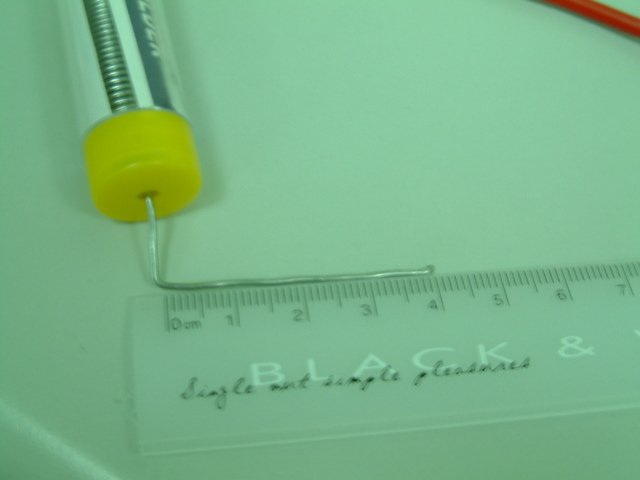

- 上圖:焊錫4Cm(小弟也不太懂?是只要用到4Cm 的焊錫嗎?)

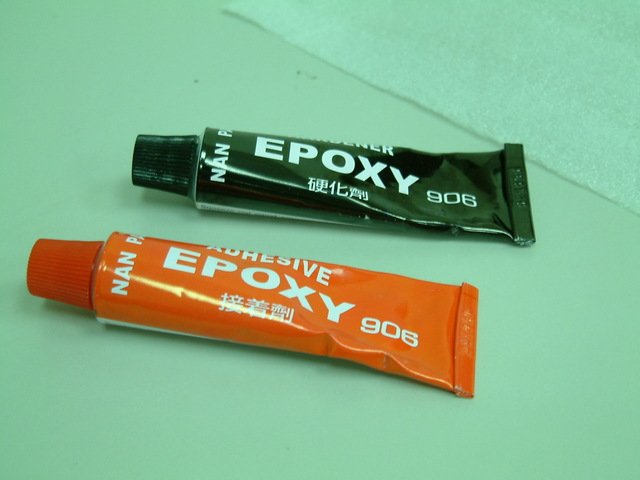

- 上圖:使用EPOXY來固定分音器木板

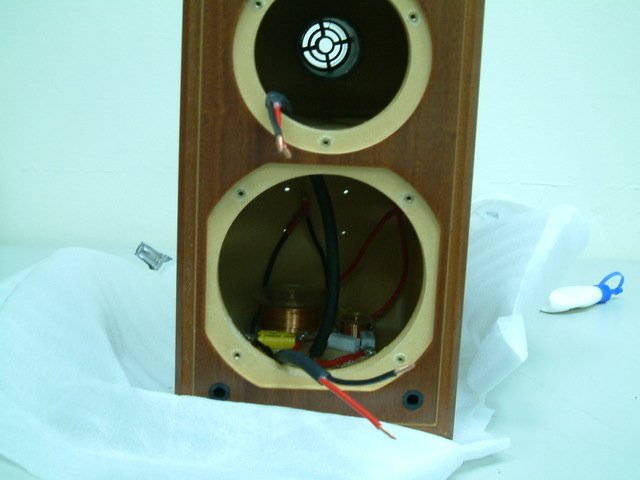

- 上圖:快完成了,分音器出線先拉好
- 上圖:使用AB膠將分音器黏好固定

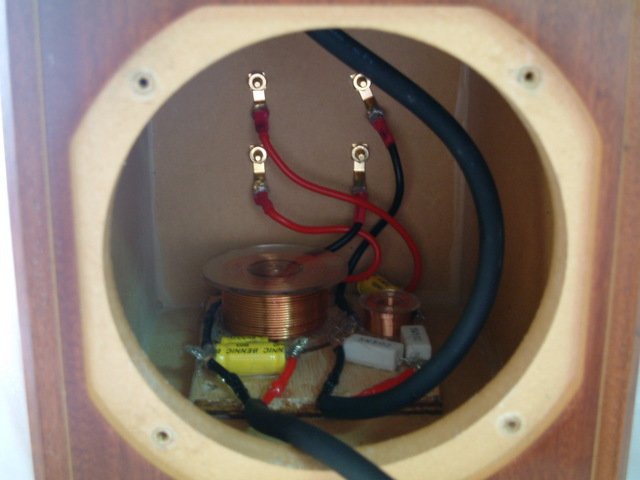

- 上圖:將分音器的IN端與喇叭端子相接合

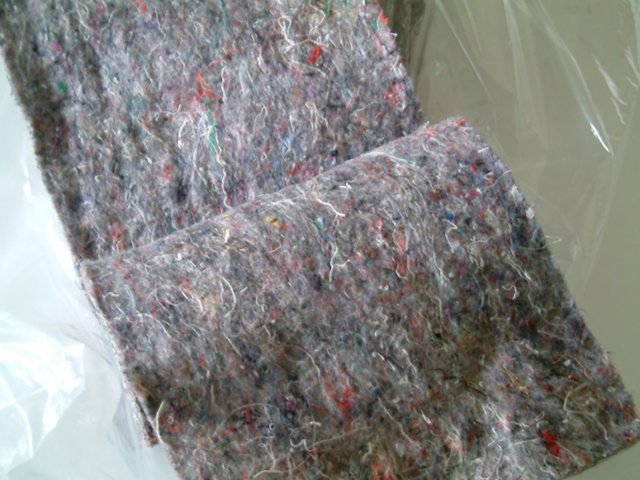

- 上圖:所使用的吸音綿

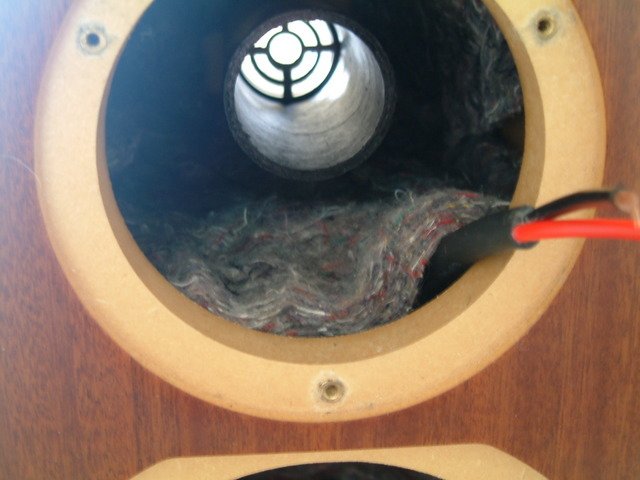

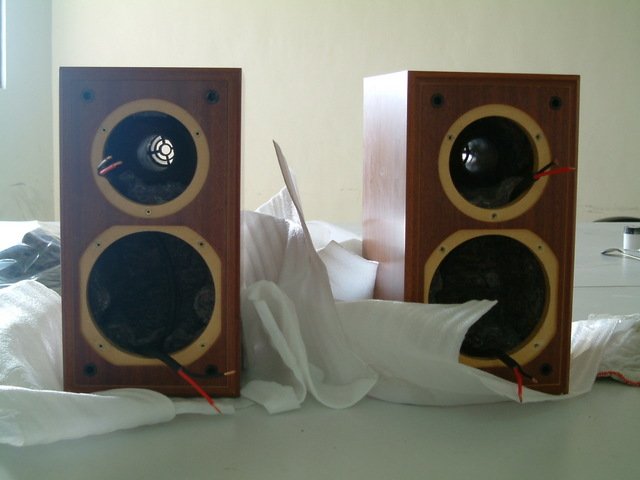

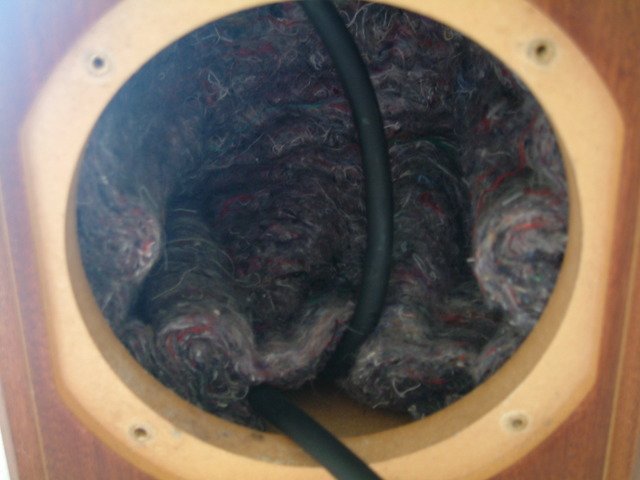

- 上圖:中低音單體加上吸音棉
- 上圖:高音單體處也加上吸音棉

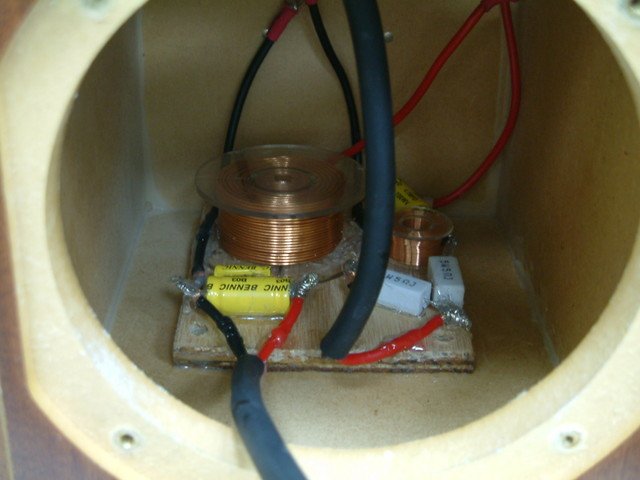

- 上圖:分音器搞定,只剩下將單體所入固定

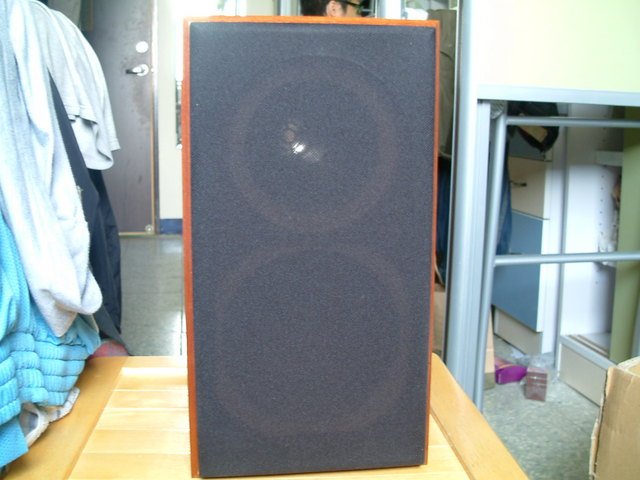

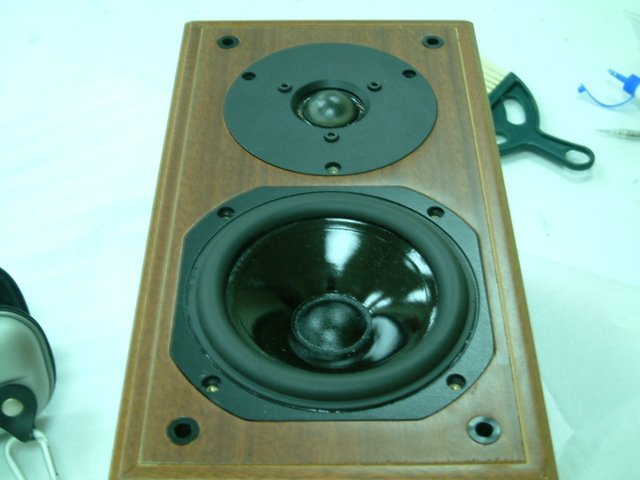

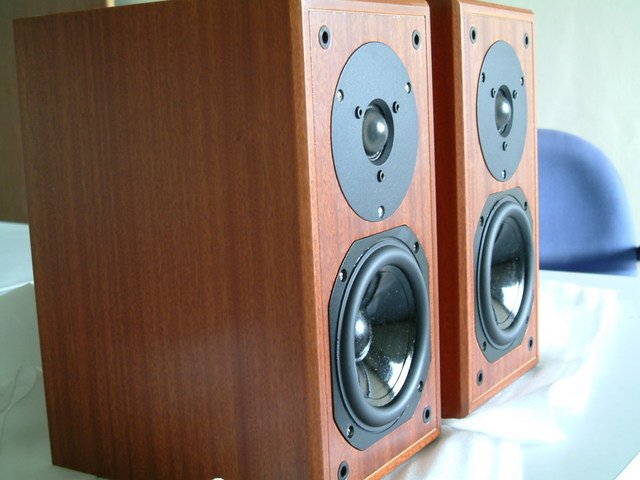

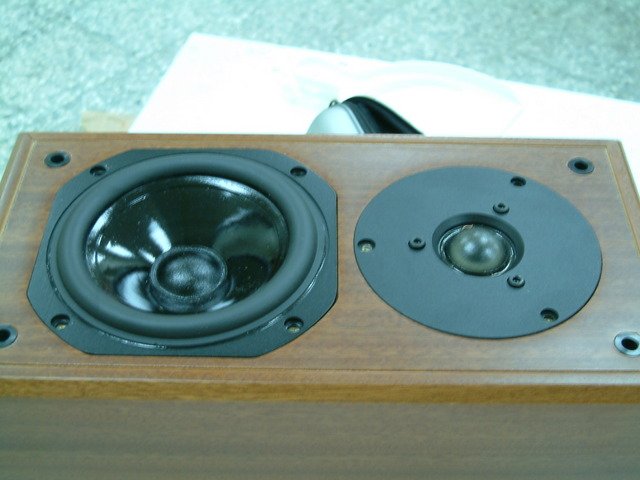

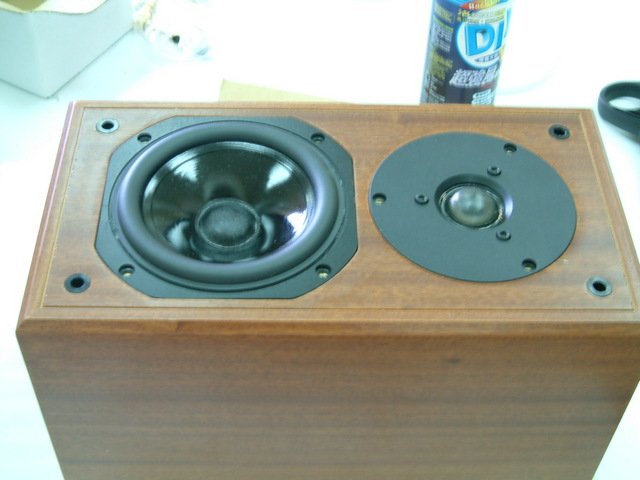

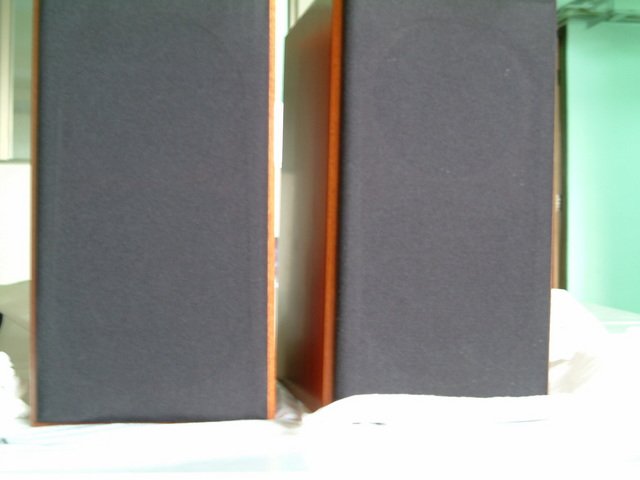

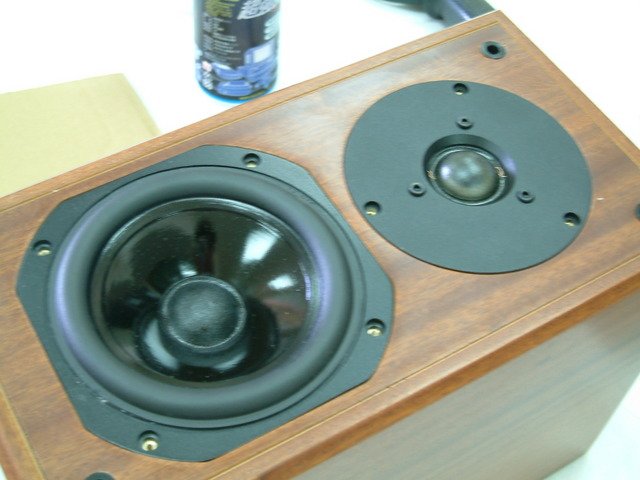

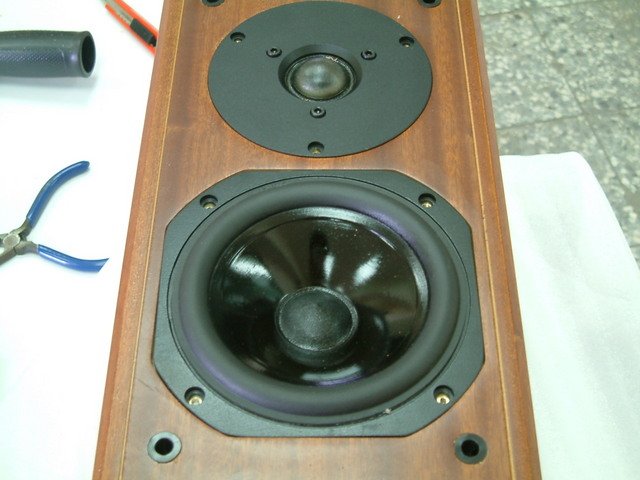

- 上圖:喇叭正面照

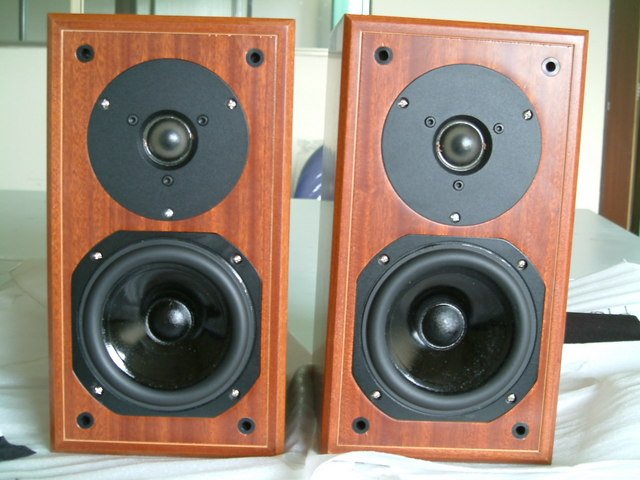

- 上圖:喇叭完成照
- 上圖:應該是用Bi-Wire喇叭線,所以跳線並沒有加上
- 上圖:完成圖

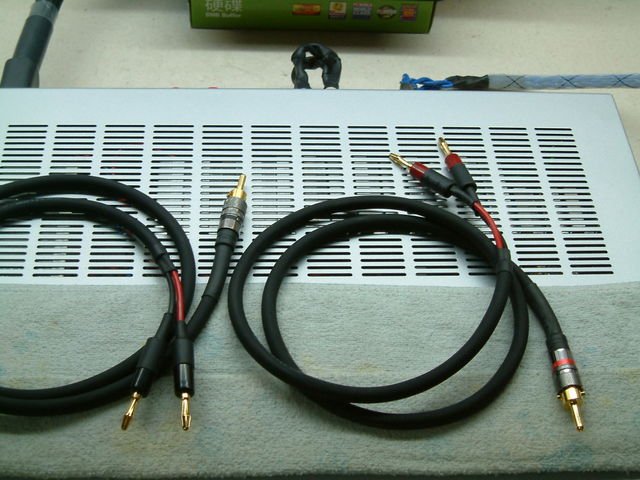

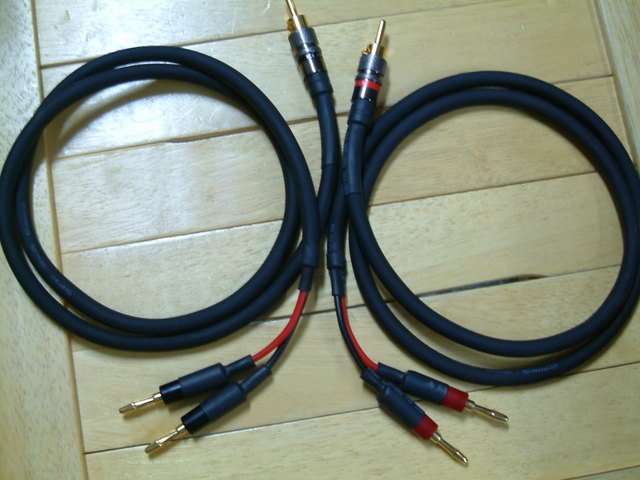

- 上圖:Bire-Wire喇叭線

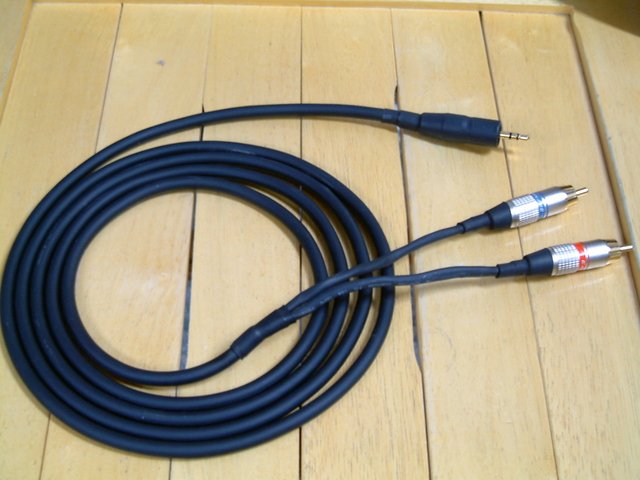

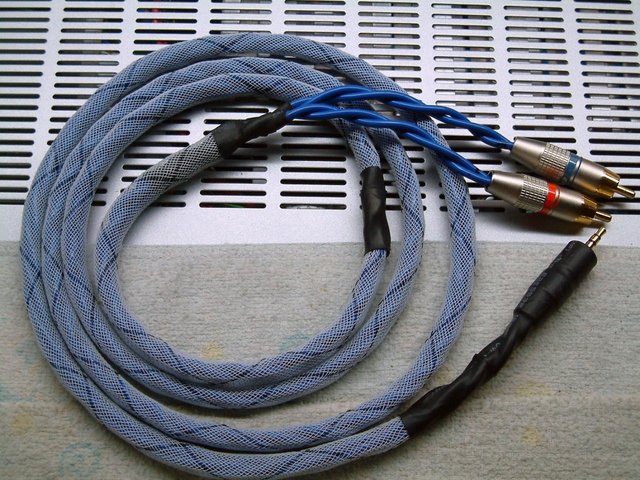

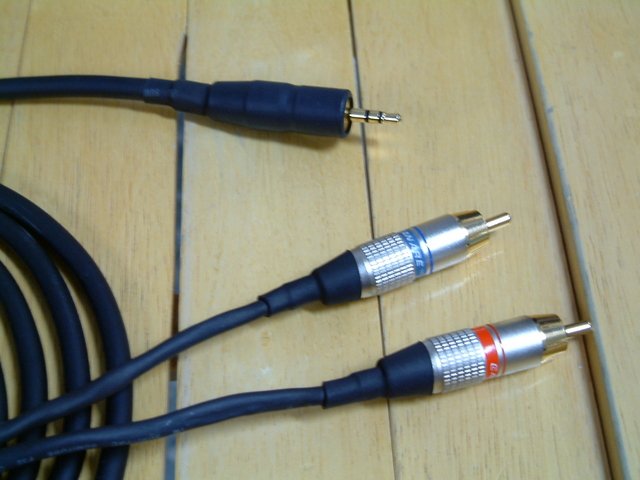

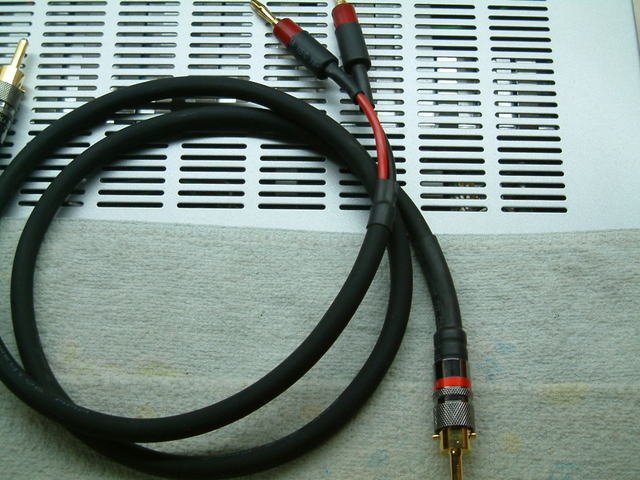

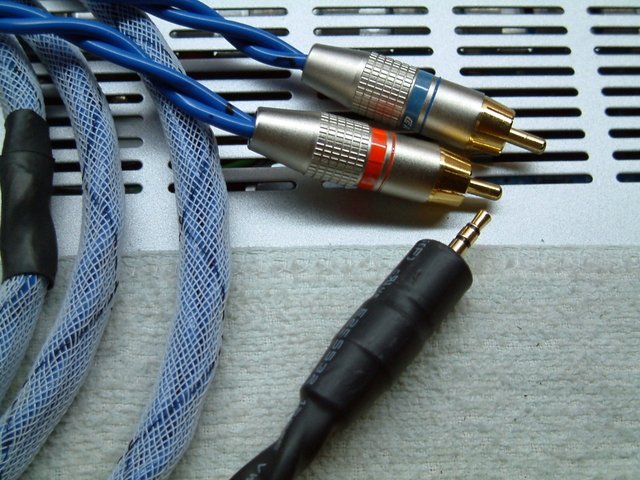

- 上圖:訊號線全貌
- 上圖:訊號線,這應該是用HTPC來當訊源的吧?
- 上圖:喇叭線
- 上圖:喇叭端子近照
- 後記:所有圖片權利都屬於Mytedliy兄所有,非經Mytedliy同意,請勿轉載.
