2A3裝機報告 by Jore



  • DiySong六孔真空管機箱,DiySong輸出變壓器,站上特製變壓器
    配上DiySong不鏽鋼腳錐
  • 真空管從左至右分別是Sovtek 5u4GB,2A3*2,前面那支小管是西門子的ECC81

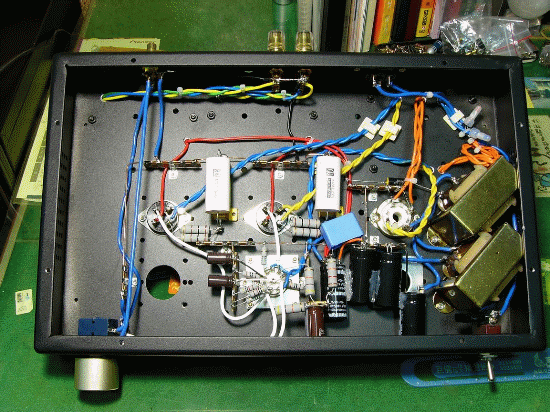

  • 內部配線圖,4顆RIFA100uf/450做電源濾波,電感使用Look-t的10H * 2PC
  • 以搭棚架搭地線,我是使用DZ的OCC單蕊銅線,藍色的線是DZ OCC多蕊銅線
    電阻使用DS站上的訂製電阻

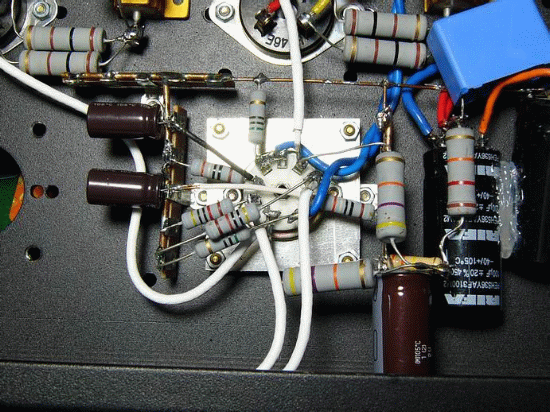

  • ECC81配線圖

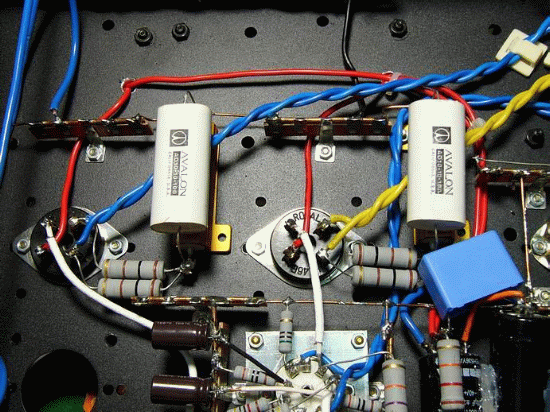

  • 2A3管的配線圖,陰極旁路電容使用站長給的10uf/100V

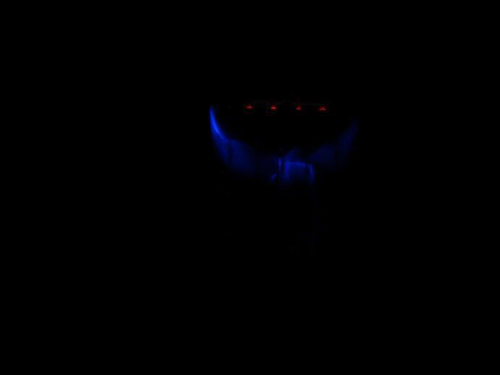

  • 將DC的快門降到3秒,拍真空管的燈絲...其中一支2A3可發出奪目的藍光.


  • 來張特寫

  編按:

  • Diysong所推出的2A3計劃可以說是有了完美的結果,簡單的直交線路,大大降低裝配搭棚的門檻,讓真空管機並不再是那麼難以接近
  • 作者Jore以入門的角度來裝這台DS的2A3,看看照片,可以發現到,合理的怖局配線及簡易熟練的焊功,裝上2A3管子開聲後並無任何的哼聲,以直熱三極管來說,已有90%以上的水準!!
  • 自己裝裝看,您會發現,搭棚原來是那麼的容易!!
