K-1計劃裝機說明 PCB製作篇 by hn702906

歡迎使用K-1計劃裝機說明，有了這份裝機說明書，我們可以一步一步的打造出屬於我們自己的一台300B單端真空管擴大機


事前準備：
首先我們必須準備一些工具，要準備的有：

1. 三用電錶
2. 尖嘴鉗
3. 斜口鉗
4. 一字螺絲起子
5. 十字螺絲起子
6. 夾子(夾零件用)
7. 焊錫(2%含銀0.8mm建議，或是更好)
8. 鐵鎚
9. 剝線器(或是美工刀)
10. 口紅膠
11. 小剪刀
12. 抹布
13. 打火機
14. 梅花板手(8號，10號和12號)
15. 筆和尺

當我們完成準備工具後，打開包裝箱，取出零件表及線路圖，線路圖(電源)，開始清點零件，照慣例每清點完一樣，請在零件表後的檢核處打勾

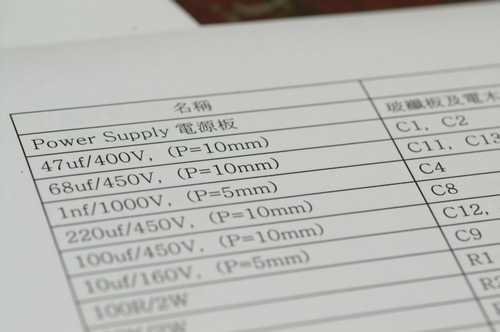

  • 上圖:將零件表印出後，逐樣核對並在零件表的右邊撿核框中打勾


清點完零件後，我們就可以開始致作PCB，我們所要作的PCB是用Hardwire工法，這是在AN行之以久的製作方式，其目的是介於搭棚和PCB之間，除了有零件擺位合理的優點之外，可以更換連接零件的線材也是非常方便的.

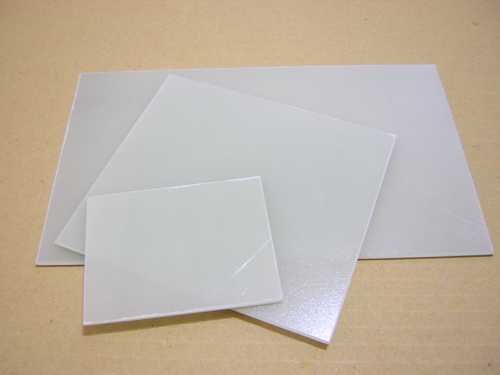

  • 上圖:取出PCB，我們有附上二份PCB，除了玻璃纖維板外，也多附了一份電木板，可以讓大家使用上無後顧之憂.

再來我們要取出1比1影印的線路圖紙(隨Kit附上)，共有2張，一張是印刷面，另一張是線路面，我們只要取得印刷面那張(開孔用)，另一張不要弄丟!!

  • 上圖:取出印刷面的1比1影印紙

然後我們取出剛準備的小刀和口紅膠備用，用小刀搭配尺延著邊將尺寸裁切出來，備用

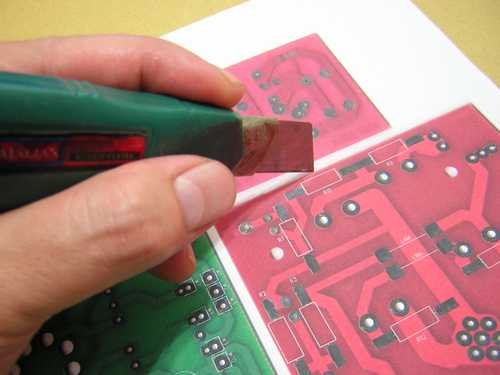

  • 上圖:用小刀將PCB圖裁切，若搭配尺來使用會更有效率

  • 上圖:裁好了

接下來我們要將剛剛準備的口紅膠拿出來，進行以下的步驟(請看以下圖解)

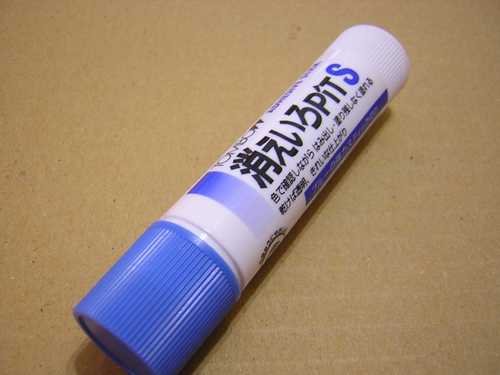

  • 上圖:使用口紅膠(若無則用一般膠水也行)

  • 上圖:取出剛剛切好的PCB圖紙

  • 上圖:翻過來準備塗上口紅膠

  • 上圖:塗上並且塗滿，確保在鑽孔的過程中不會移動，這樣才能讓鑽出來的孔位準確

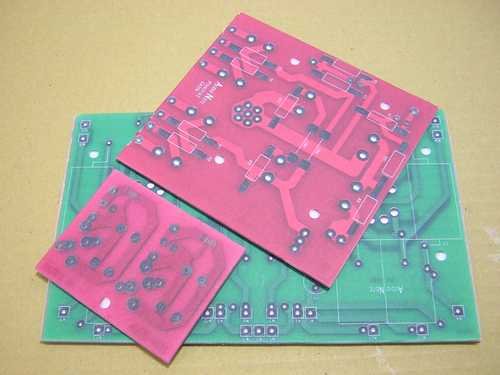

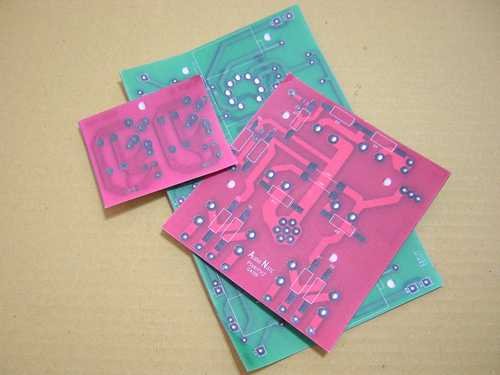

  • 上圖:貼在相同大小的PCB上，共有三片，請照上述步驟執行之

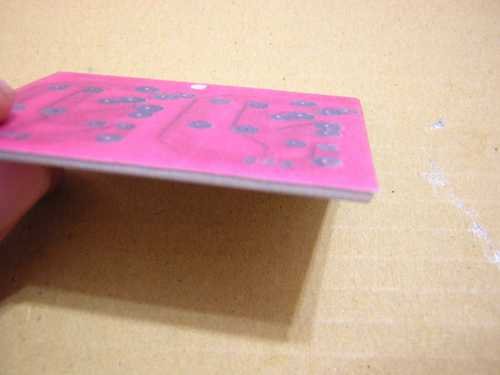

  • 上圖:三片都好了，成功!!

將三片PCB都完成後，靜置十分鐘，等待讓口紅膠乾，在這裡會有人問:那乾了會不會不好撕?答案是不會，因為我們鑽孔後就用水清洗即可，大量的清水可以將PCB板上的口紅膠及紙洗掉，保證乾淨，若有朋友用強力膠或是快乾膠，那我就不敢保證了

等膠乾了的這時候，我們要開始鑽孔，我們在零件包中有附上一根3mm的鑽頭，請利用這根鑽頭來開孔

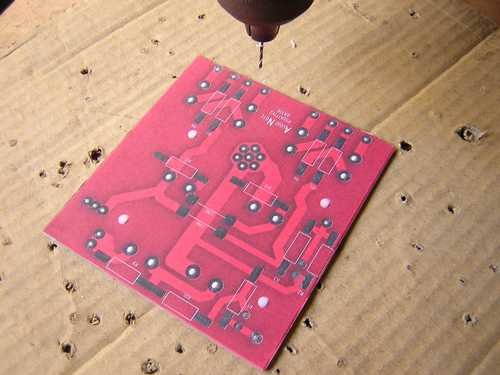

  • 上圖:準備鑽洞，並且注意安全，若無大型鑽床，使用小手電鑽也可以的，這部份的施工比較容易，照著PCB紙上的孔位鑽就行了

  • 上圖:鑽好孔位

  • 上圖:圖中的方型焊點不用鑽孔喔，這是供零件跳線使用的

  • 上圖:另外的PCB也是比照辦理，將孔位鑽出來，而剛剛鑽好的PCB可以丟到水桶中，讓膠慢慢退去

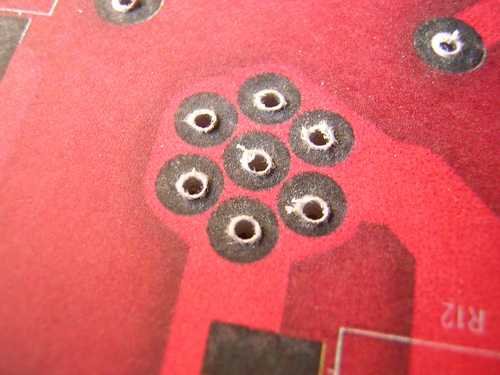

  • 上圖:特寫，這是管座的孔位

全部都鑽好後，利用清水浸泡及清洗，就可以將上面的紙給洗掉，清洗完成，將PCB擦乾，開孔若有毛邊，我們可以利用大2號的鑽頭做去除毛邊的動作，方式很簡單，只要用手拿住鑽頭，放在孔位上轉個2圈就可以輕鬆的處理毛邊了.

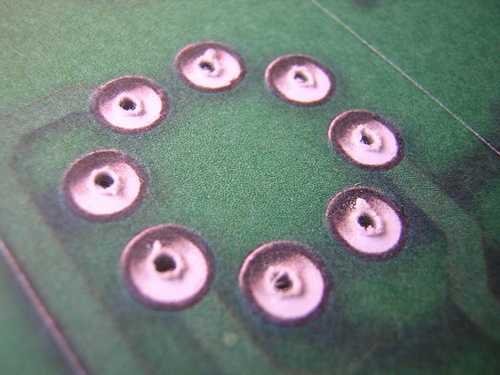

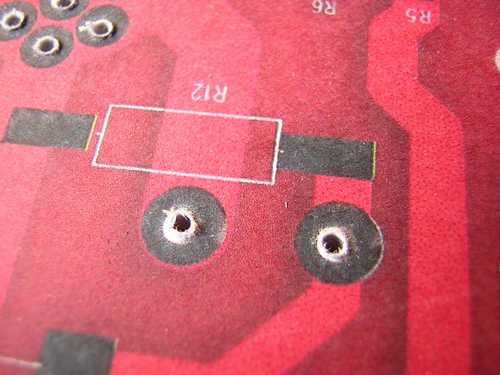

  • 上圖:毛邊去除後開孔處

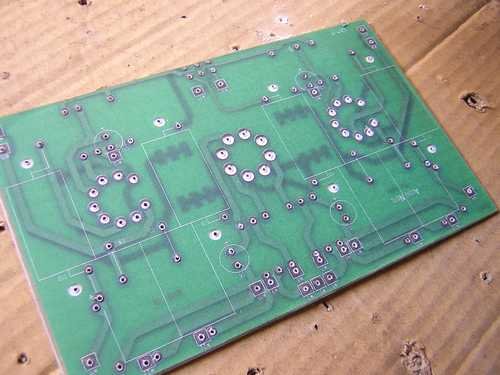

  • 上圖:鑽孔並清洗完成!!

  • 上圖:主線路板清洗OK!!管座的部份我是再加大孔徑(4.5mm)

鑽孔並清洗完成後，我們不要急著打上銅扣，這時後要先將簽字筆拿出來:

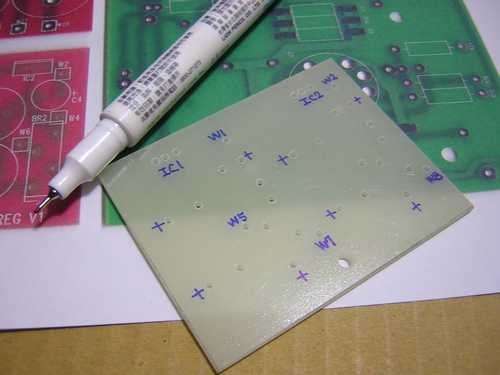

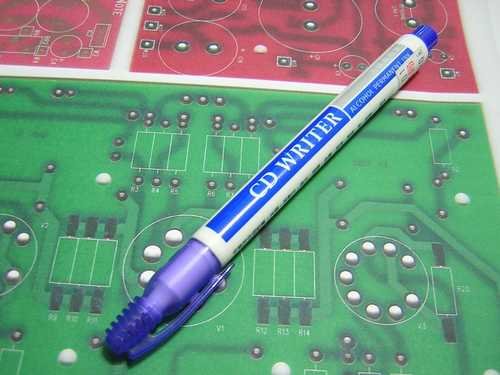

  • 上圖:拿出簽字筆，我是用CD專用筆，油性的不怕掉色

  • 上圖:將零件的標示給寫上，這樣我們就不會將印刷面和線路面給搞反了

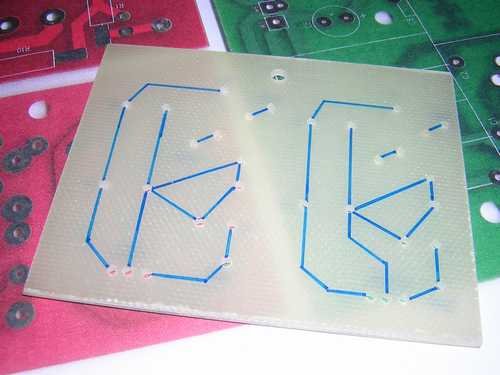

  • 上圖:取出剛剛我們留下來的那一份線路面影印圖，照著圖畫上PCB，用尺可以將線路畫的漂亮

  • 上圖:都要畫上，這是主線路板

作到這邊，相信有許多的朋友都會欣賞手邊的PCB，沒錯，這幾片PCB可說是閃閃動人，好看極了，接下來仔細端詳一番，並對照手邊的影印線路圖片，看看有那邊沒有鑽到孔的，線路那邊沒有畫到，最好再對照線路圖(不是彩色影印的那張，是K-1的線路圖喔).

若都確定無誤，接下要開始打上銅扣，取出零件包中所附上的銅扣，埋入剛剛鑽好的3mm洞中，請記住，銅扣的上方要在線路面，不懂?請看下圖:

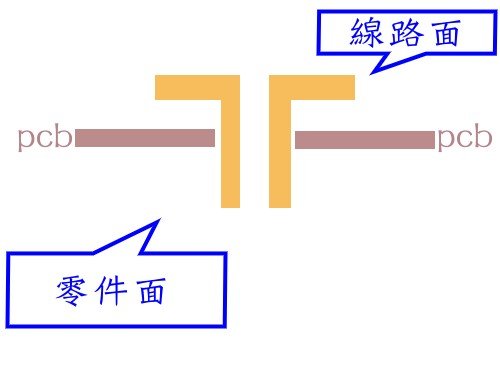

  • 上圖:銅扣安裝剖面圖，寬的那一面請安裝在線路面，窄的那一面就是零件面(印刷面)

在銅扣施工前，要請各位注意!!最小的那面PCB是燈絲穩壓PCB，上面有2個78S05的穩壓IC，這二個穩壓IC不用打銅柱(零件編號IC1和IC2)，在這裡要先提醒各位，有的朋友一開工就欲罷不能，等發現錯誤後就麻煩了，所以在這裡先提醒大家!!!!!!!

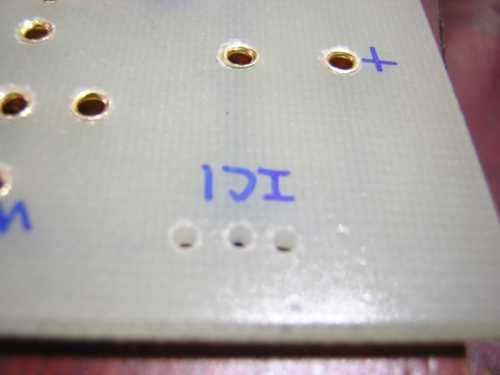

  • 上圖:IC和IC2不用打銅扣，因為腳距較小，打上銅扣後會引起短路!!不可不慎!!

好!!接下來請取出銅扣，準備施工安裝銅扣，再提醒各位，銅扣寬的那一面請安裝在線路面，窄的那一面就是零件面(印刷面)，確認好就可以動作.

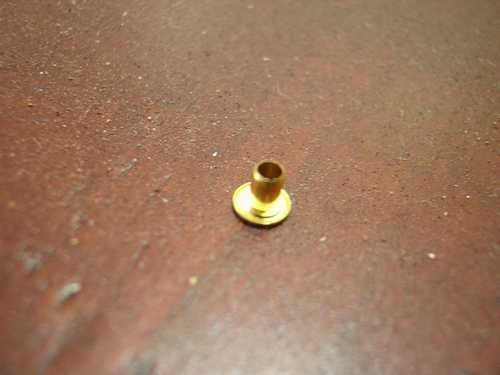

  • 上圖:取出銅扣，這銅扣體積不大，請小心放置，使用夾子可以事半工倍

  • 上圖:用小夾子夾起銅扣

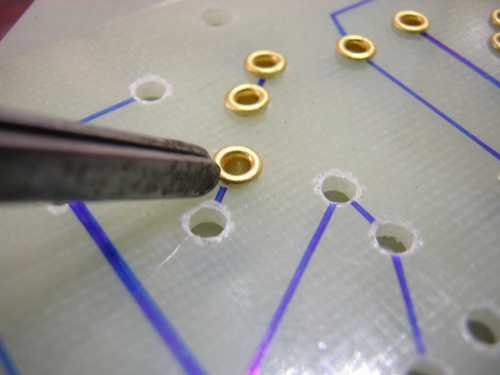

  • 上圖:放到PCB的孔上

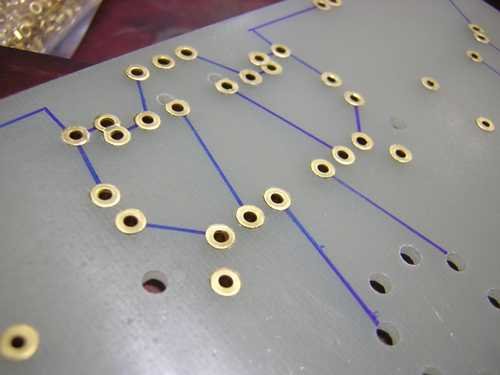

  • 上圖:放置OK!!將所有的孔位都放上銅扣

  • 上圖:全部放置完成!!

接下來是翻轉PCB，準備固定，在這裡有一個小技巧，使用另一片較大的PCB，壓在要翻轉的小PCB上，這樣不會造成一轉過來銅扣掉下來的窘境發生!!

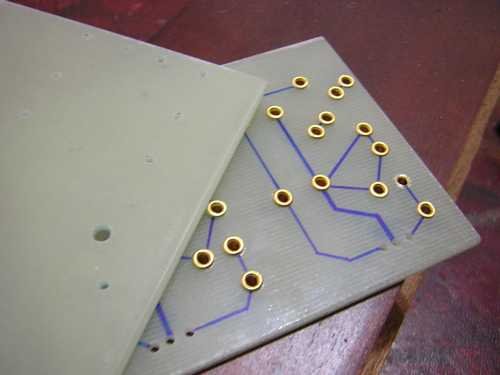

  • 上圖:用較大的PCB蓋住要翻轉的PCB，並抓緊

  • 上圖:嘿!!我轉!~~這時完美的將小PCB轉過來

  • 上圖:還未打的銅扣，近照

接下來找一個堅硬的平整地面，若能有平的石頭或是平的鐵塊也行，因為在打銅扣時，若墊的材質太軟，銅扣則不易打的平整，最好是放在地上，越硬越好

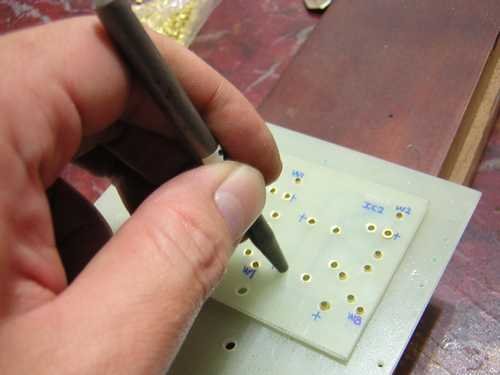

  • 上圖:用鑿子搭配鐵鎚將銅扣打下，先對準銅扣位置

  • 上圖:打下銅扣，上面圖示所墊的是PCB和木頭，結果太軟了，打出的銅扣不太平整，所以我移到地上打，這樣打起來的樣子就差很多

  • 上圖:銅扣打好了的樣子

上圖:反面(線路面)打好的樣子

照著以上的步驟完成3片PCB的銅扣安裝工程，慢慢的打，一般熟悉後是很快的，我是花了大約35分鐘就完成，看著自己手工PCB成品，金光閃閃，成就感油然而生

  • 上圖:慢慢完成的PCB貌

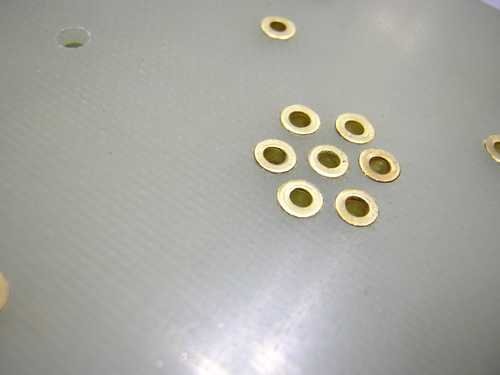

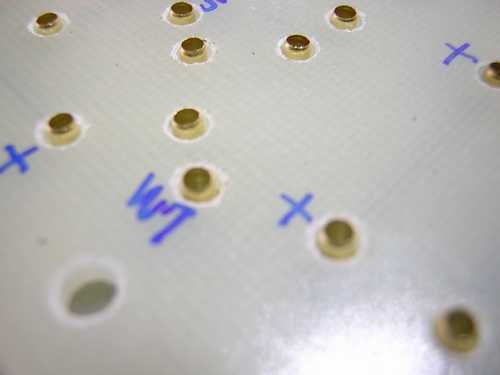

  • 上圖:來幾張特寫，因為這片有放在堅硬的地上，所以銅扣是很平的

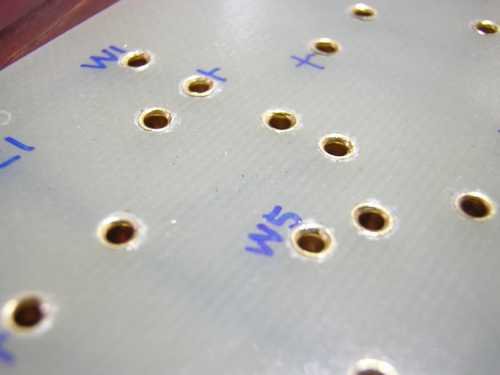

  • 上圖:漂亮吧!! DIY者當如是也~~

好了，到這邊我們可以完成了PCB，接下來的一篇我們就要開始安裝PCB上的零件，一步一步的打造我們的K-1

圖很多，我又希望寫的詳細，打字打到手酸，若有掛萬漏一的地方，我會隨時補充，若是有任何的指導，還請不吝Mail給小弟.
