K-1計劃裝機說明--燈絲穩壓製作篇 by hn702906 |
經過了上一篇的PCB製作篇後,相信大家都已經完成了鑽孔並將線路劃好了, 在原來的Kit-1上面,300B是由78S05來穩出5V的燈絲,這也是電源變壓器中
|
![]() |
上圖::所有的零件都包裝在一個硬紙盒中,而紙盒上就寫著”零件盒”三個大字
|
![]() |
上圖:整個零件盒的樣子,打開
|
讓我們先對照零件表中的燈絲穩壓項目,找出零件表中的零件,共計有:
|
![]() |

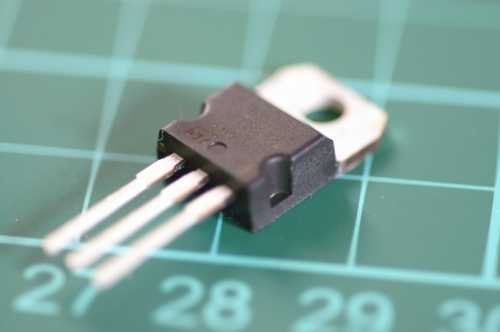

上圖:78S05共有2個
|
![]() |
上圖:Philips的4700uf/16V共有四個
|
![]() |

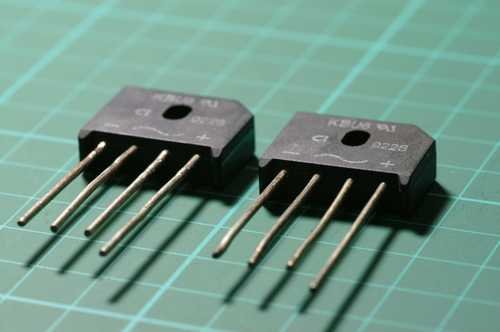

上圖:6A的梳型橋整共有2個
|
然後還有Nichicon Muse的100uf/35V有2個 |
還有一根銅棒,在原來的Kit-1中,這是一根鋁製的散熱棒,我們為求更精緻及散熱功能,所以用銅棒代替,看起來是更加的有效!!爽度直上100%!!
|
![]() |
上圖:原本的鋁製散熱棒更改成更有效率的銅棒,讓散熱功能更加優良!! |
看到這邊,大家一定會想,這銅棒要裝在那邊?且看我們的安裝圖片:
|
![]() |

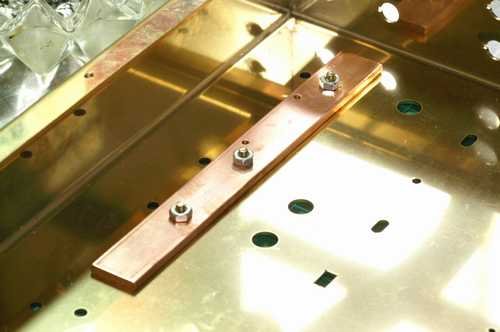

上圖:就裝在靠近OPT的下方,在目前的裝機進度下,我們只有暫時的安裝這根銅棒,因為OPT我們還沒裝上(這點我們會在之後安裝配線篇提到),而暫時安裝這銅棒的原因在於要取出78S05與燈絲穩壓PCB上的距離,讓我們看實際上的安裝步驟.
|
![]() |

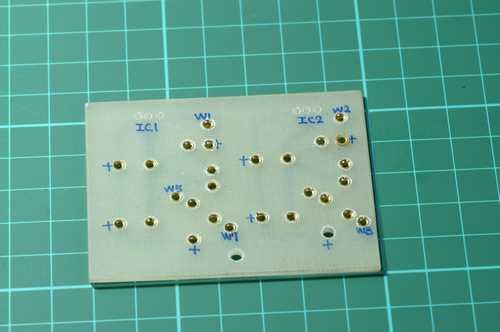

上圖:取出剛剛我們完成的燈絲穩壓PCB,並且已經將所有的位置標示出來
|
![]() |
上圖:後面線路也已經畫出OK,準備進行下一步
|
![]() |

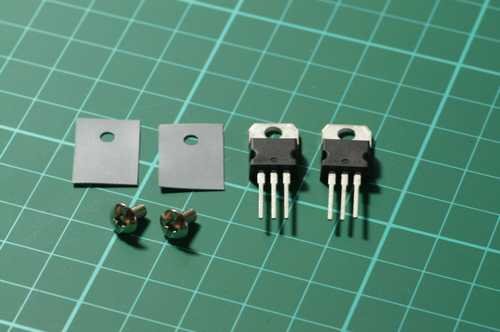

上圖:將78S05及螺絲取出,還有矽膠絕緣片
|
![]() |

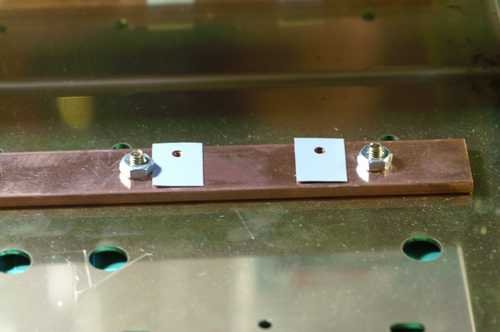

上圖:先將矽膠絕緣片放在銅製散熱棒上的螺絲孔
|
![]() |
上圖:再放上78S05
|
![]() |
上圖:鎖好固定(不用鎖緊沒關係),我們目的只是要取出78S05與PCB的距離
|
對準PCB後就可以取出與PCB的固定腳位距離,然後就可以作記號
|
![]() |

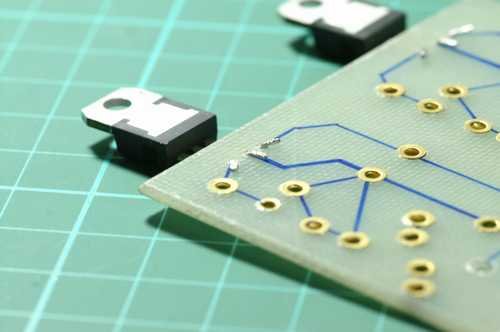

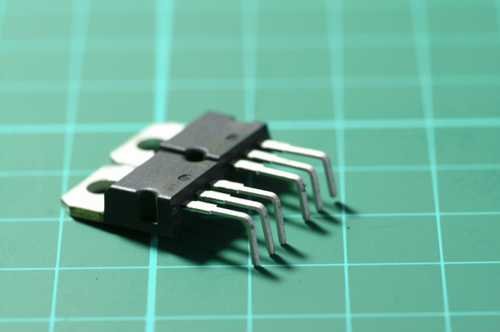

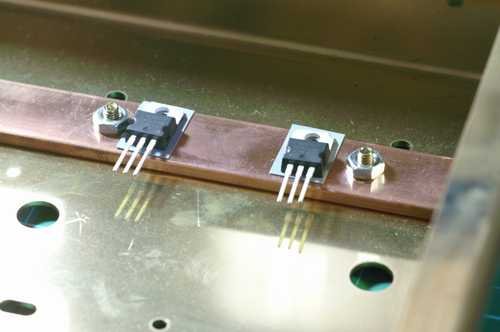

上圖:取出與PCB的距離後折彎90度,準備安裝在PCB上
|
![]() |

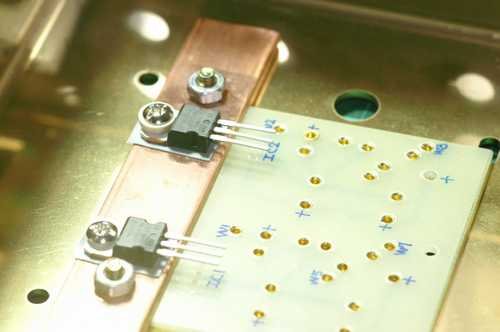

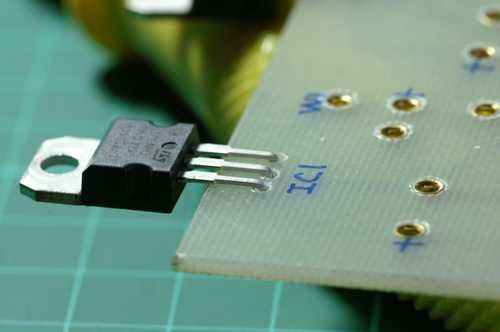

上圖:試著安裝在PCB上的樣子,腳位看起來剛剛好
|
![]() |
上圖:密合度100%!!大成功!!接下來我們將PCB翻面
|
![]() |
上圖:先將78S05的腳位稍微的折好固定在PCB上,請注意這PCB上的78S05腳位我們並沒有打上銅扣,最主要的目的是不希望因為銅扣而造成短路的情形,是安全上的考量 |
有人會問?那要如何固定住78S05?請放心,等我們將所有的零件安裝好後,利用零件腳焊接完成後就可以牢牢的固定住78S05了 |
在經過安裝電容及橋整後,我們可以看到所有零件都就定位
|
![]() |

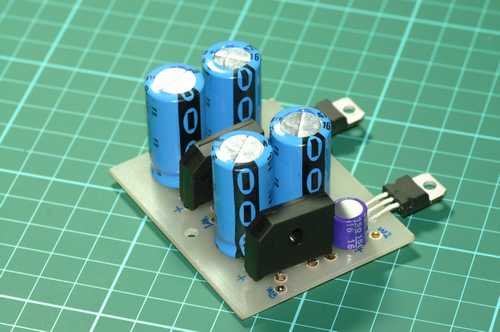

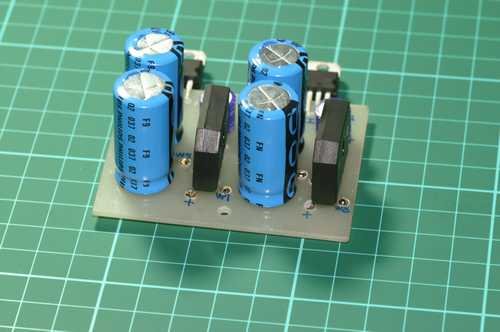

上圖:整個穩壓PCB安裝完成全貌,請注意橋整的斜口位置(橋整是有極性的)
|
![]() |

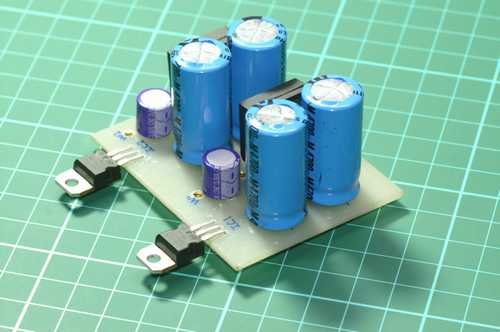

上圖:看另一個角度,其實燈絲穩壓並沒有太多零件,整個完成的時間大約是在20分鐘上下,只要小心的安裝,應該不會有大問題才是,為求慎重,我們也是拍了許多的角度給大家參考
|
![]() |
上圖:另一個角度的燈絲穩壓模組,電容的極性也請注意,千萬不要裝反了
|
![]() |
上圖:燈絲穩壓PCB的背面,線路的選擇是非常有彈性的,不管是使用OCC銅線或是使用零件腳,更有甚者,可以使用銀線來施作,相信這種HardWire工法可以滿足許多不想搭棚而又非PCB的中度使用者的要求.. |
接下來完成了穩壓PCB後,我們要驗證並試安裝看看,先將圖中機箱的螺絲位置鎖好固定
|
![]() |

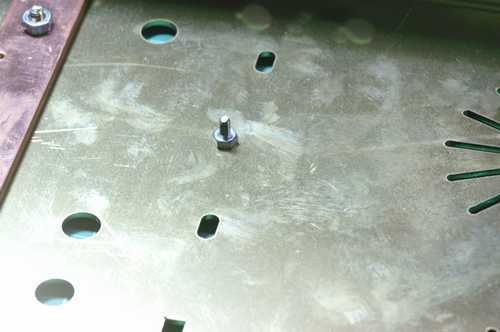

上圖:圖中的螺絲孔是安裝M3並鎖上螺絲
|
![]() |

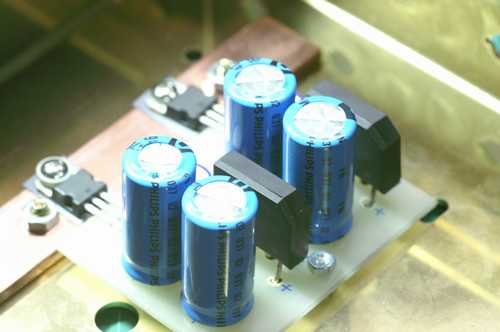

上圖:試著安裝在機箱上面,果然是符合,做到這已經完成. |
再下一步是將整個穩壓模組拆下備用,我們還要配線(但這要等到接下來幾篇後的配線篇才有提到) |
下篇預告:我們下一篇要提到安裝高壓穩壓模組,這個K-1共有三塊模組,我們今天已經完成了第一塊,接下來更精彩,敬請期待 |
