6L6真空管機實作 By kkbug

  • 由於對於自已的小喇叭一直不能出好聲，鬱悶了許久，最後想想終於還是動手了，當然做管機還是先選管子吧，選來選去決定用6L6來實行計劃，前級管呢，看了市面上的三級信號管炒翻天了，唉~…

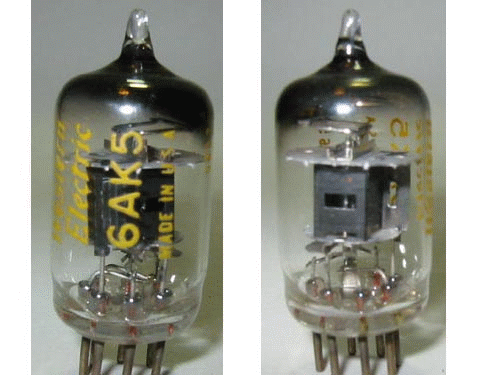

  • 逛了逛網路上的各間賣場，發覺一支C/P值蠻高的管子，就決定用他了。就是6AK5小花生管--5極管接成3級使用

  • 選好了管子開始計劃下一步，劃出電路圖設定各管的工作點，在這就不詳述了，網上的文章已經很多了--其實是我懶 (^-^), 這之間為了選用零件也蠻傷腦筋，畢竟是自已要用的，選好一點的東西還是比較好，再來是OPT，聽說最近網兄小陳的OPT素質不錯，就連CHOKE一起訂來用，(用了之後還真的是不錯)變壓器也交貨後

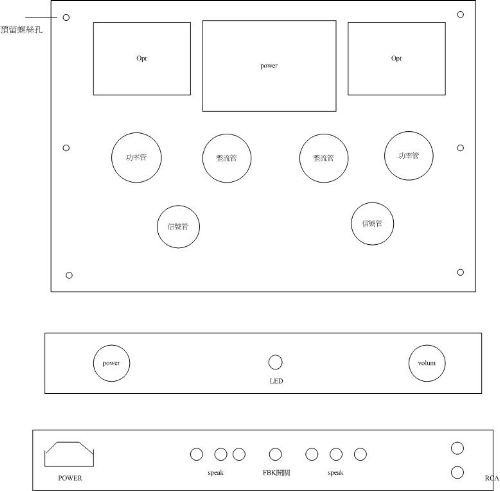

  • 當然開始設計機箱，由於一開始想做電源分離設計，但家裡的空間有限，退而求其次，決定使用同一機箱，為求聲音的定位和層次感能好一點，就將所有的燈絲和高壓各繞2組，成為左右聲道各別獨立供電，機箱就朝這方面進行設計，其實一開始並沒有打算寫裝機報告，所以照片有點少，等了許久，經我一改再改，機箱定案訂貨~料件大至備完就是施工了~

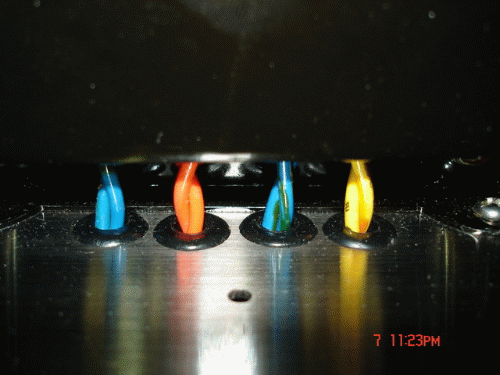

  • 各鐵芯元件裝上搭棚，變壓器出線部份穿過機箱處去電子材料行就能買的到的塑膠套套上以防割破電線，其實後來還 把整個變壓器拆掉將出線換掉，換成diysong的鐵弗龍銀線，說真的不太好改，以後要做應該做接點出線就好，這樣電源部份就能用自已喜歡的線材

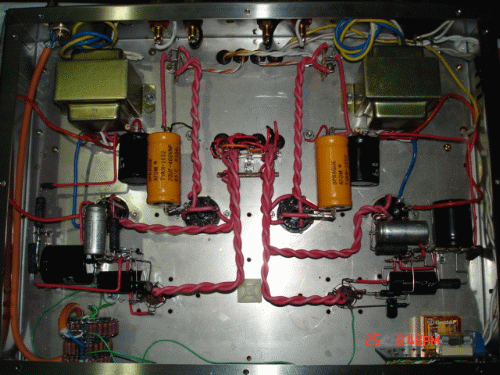

  • 這是完工後的內部圖，燈絲本來用24awg的細線絞繞，後來發現材料箱底有剩一點1.6mm的太平洋單芯線就將原來的燈絲線路拆掉換成1.6mm的，這個結果有1好1壞，好的是聲音更有活力，活潑，壞的是我捉哼聲捉了2天 = =”，110v電源部份朋友拿了一段航太的合金線給我用，蠻不錯的~還有一個vr部份diy者該蠻眼熟的~為了這個vr花了不少心力~因為裝錯了只好整個拆掉重裝，惡夢啊。

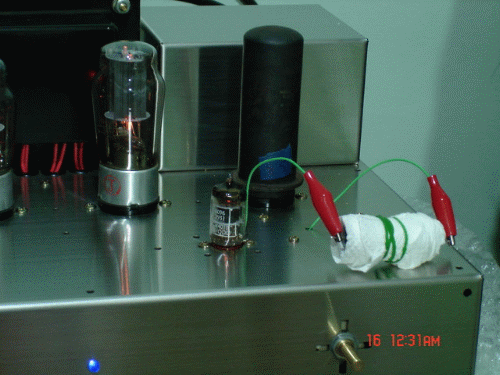

  • 張圖應該能看到變壓器出線已改過，交連電容部份為了取得最佳的聽感和各頻段的均衡暫用夾子接出，便於更換電容測試，這之間還將機器帶著殺至許多朋友家中測試各頻段的均衡性，最後交連電容選用M-CAP的油質銀箔電容(為了這個電容考慮許久~最後還是輸給他了~忘不了他的華麗高頻，溫暖的中頻，還有他的低頻表現，整個音場拉的更開)，不過新電容還沒RUN開時一點點硬，這是正常的。

  • 另外功率管部份本來是用3極接法，聲音柔美，後來改用3極超線性試試，嗯~聽起來比3極接法時多了喉韻與力道(我比較喜歡)就直接用3極超線性接法，最後就是外表的改造了，雖然樸實無華的不銹鋼也不錯，但炫一點也蠻有看頭的~不是嗎?


  • 依照機箱尺寸裁切黑色壓克力當上板，前面版也是去壓克力行切的~花一點點心思設計一下，開機時就變成如下圖

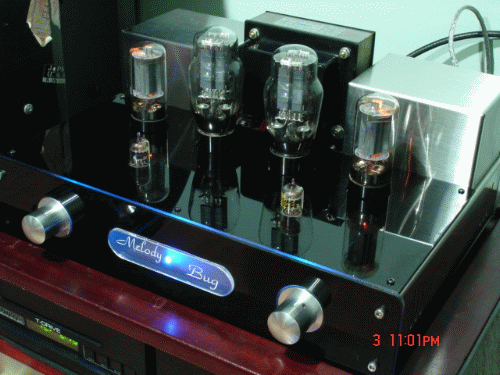

  • 上圖:開機時電源的燈照在我自己做的銘版上,散發出陣陣的光芒

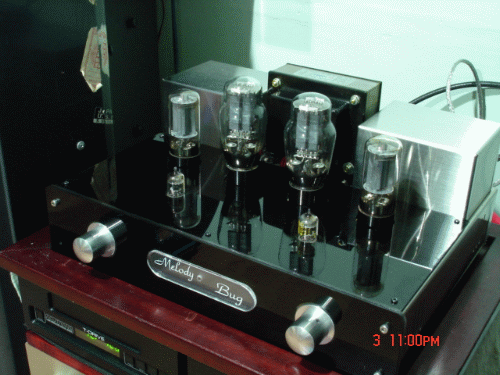

  • 上圖:原來的不鏽鋼面板換成透明加黑色的壓克力.

  • 補幾張夜視圖如下:

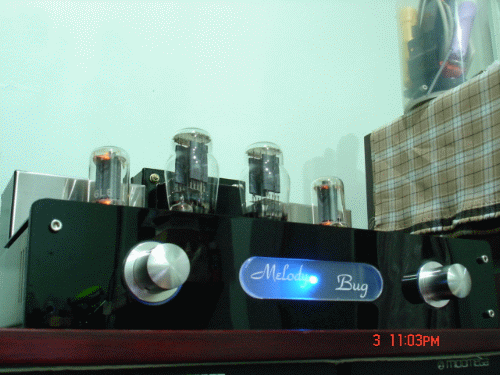

  • 上圖:面板的壓克力是用透明加黑色的,是否有Hovland的味道?

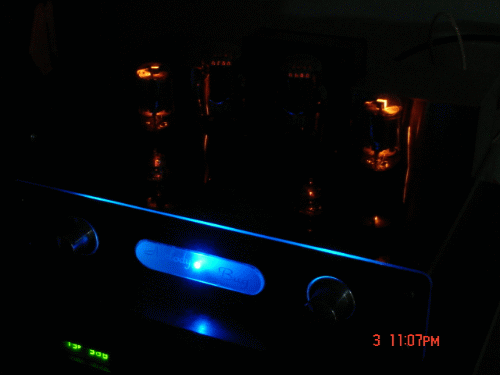

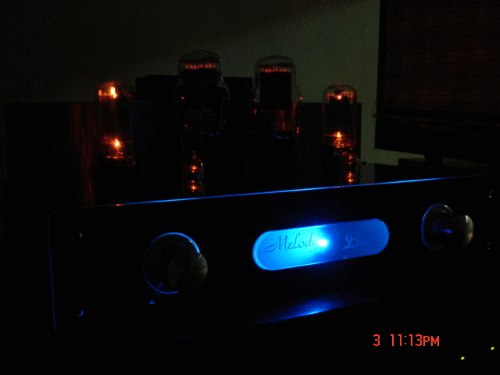

  • 上圖:再補一張夜視圖

  • 使用藍色LED 燈關掉時還能做小夜燈~呵~~

  • 沒有示波器可測，只有麻煩李兄了~機器搬去他那測

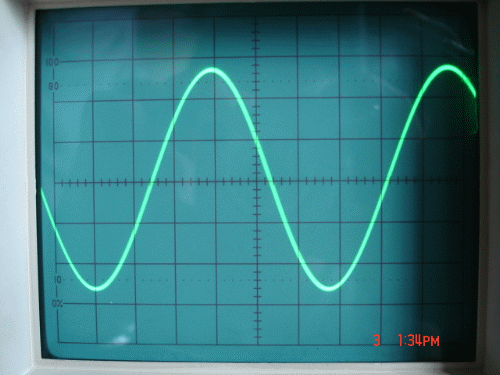

  • 上圖:1Khz的正弦波

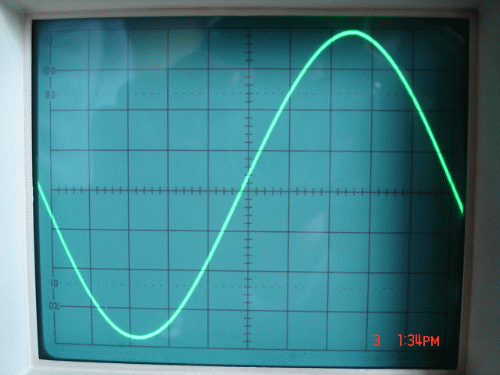

  • 上圖:10KHz的正弦波

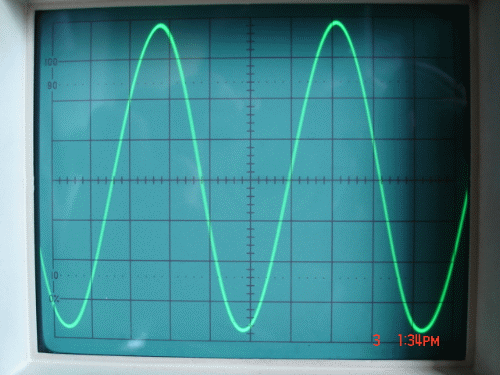

  • 上圖:100Hz的正弦波

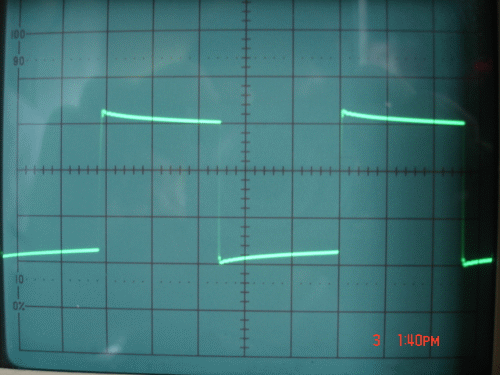

  • 上圖:1KHz方波

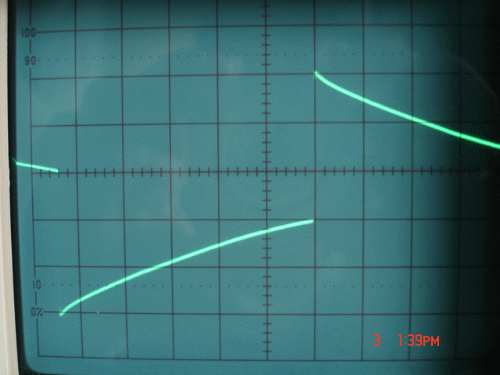

  • 上圖:10KHz方波

  • 拍照時是沒特意拍~有些測方波時忘了拍照，不過實測時都沒失真 讓我蠻滿意的
  • 實際的聽感是層次，定位，細節，平衡性表現皆不俗，滿意之作。 ^^。

  • 在這感謝所有給我幫助的朋友。
