在這一篇文章中將會將整個LS-7完工，包含PCB板測試調整、機殼配件安裝及機內配線等裝機步驟。

第一部份－PCB板完工及調整

在上一篇中已經完成大部份的PCB板，讓我們完成D10及變壓器的安裝，圖中將D10焊上，並同樣將其拉高3~5mm，方便散熱。

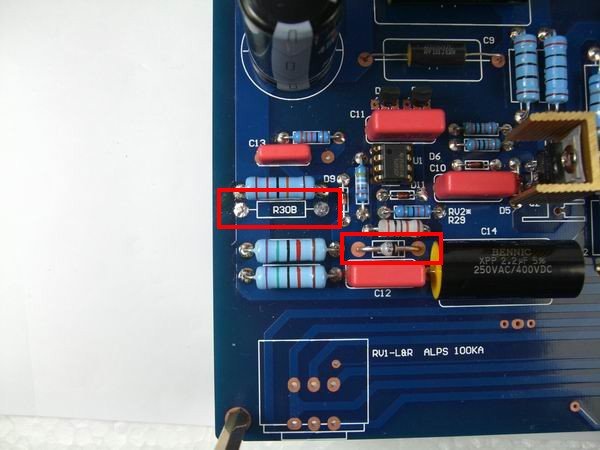

電路中的R30為R30A // R30B，電阻值應為220K，只要用一顆3W 220K電阻即可，不要將兩顆同時使用，應將R30B空出來。

變壓器的安裝

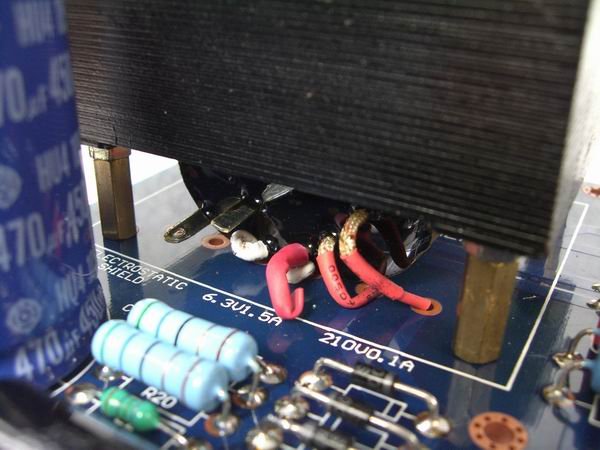

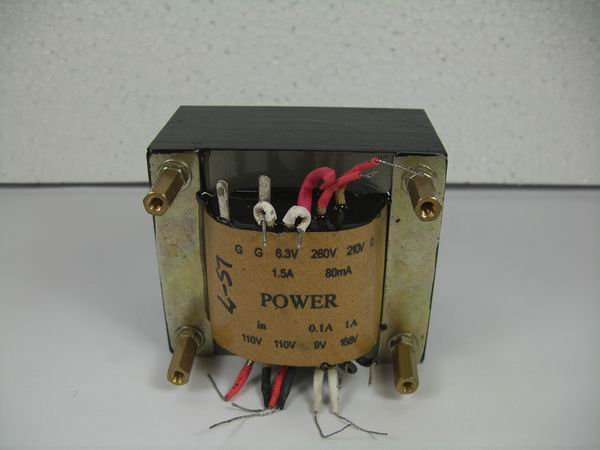

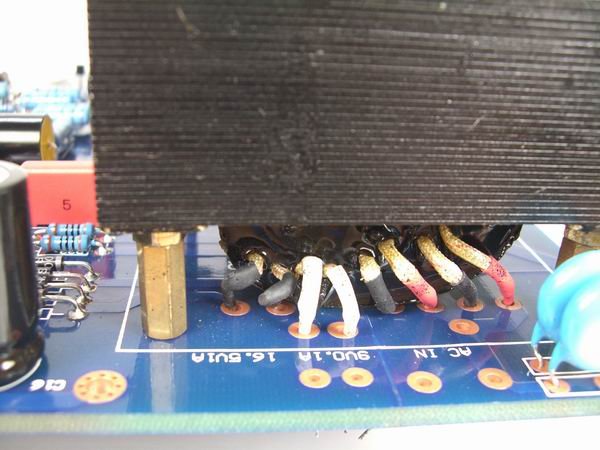

變壓器正面，一次側僅使用到210V-0，260V用不到，所以用熱縮套管包起來；其中6.3V及16.5V繞組線徑較粗，先將引出線繞一個小圈才方便插入PCB中焊接。

將上述的繞組插入PCB板後，再利用夾子將其它的引線插入PCB

另一側的樣子

記得找四顆M4的螺絲鎖緊變壓器。

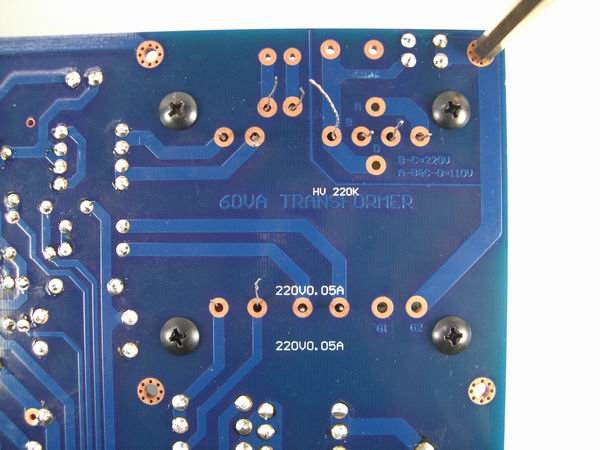

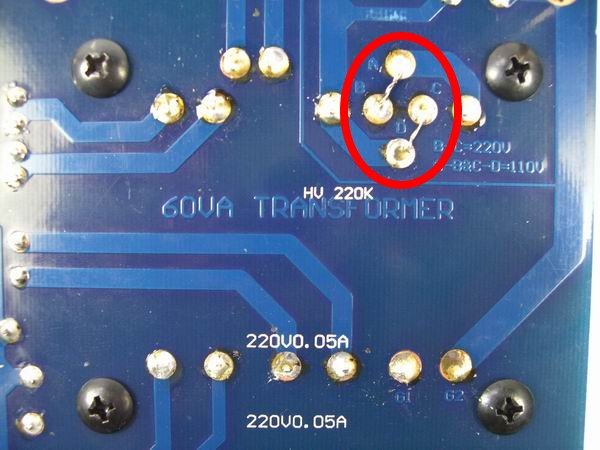

變壓器是110V及220V兩用的，當使用為110V時，請將A-B及C-D焊起來，如下圖所示；若要改成220V時，就將B-C焊起來即可。

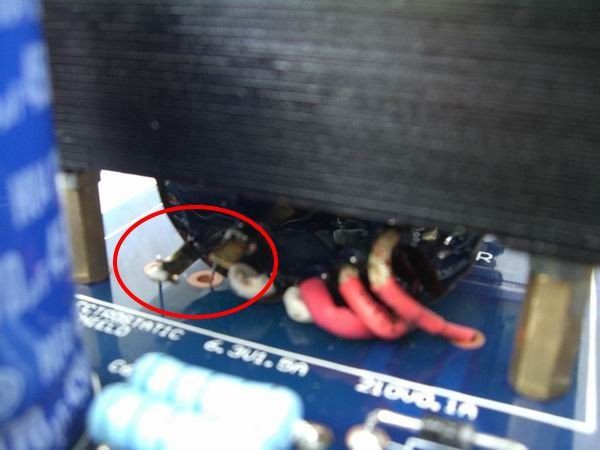

記得將變壓器上G及G利用導線焊到PCB

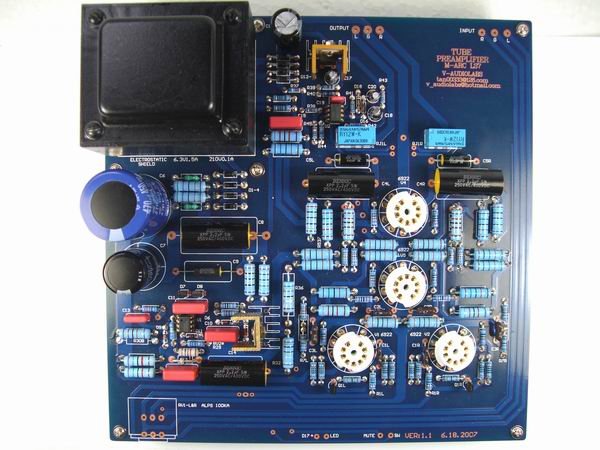

將完工的主PCB板鎖上銅柱。

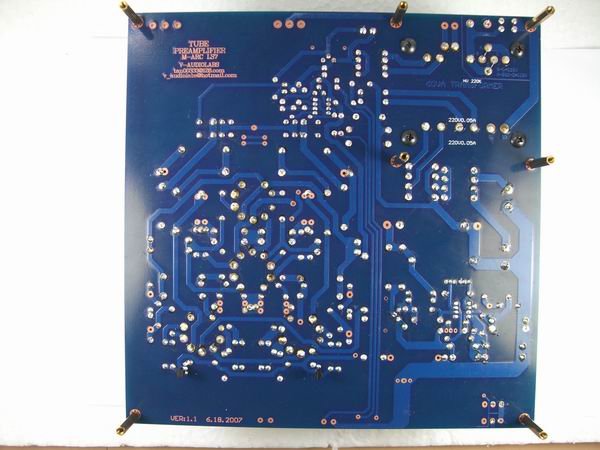

背面鎖上銅柱的外觀。

LS7的調整

LS7的電路是部全直交的電路，僅在輸出的的地方才用交連電容隔離輸出直流，若要改機時可將C4、C5換上更好的電容。因為全機為直交電路，所以Q1的偏流便決定了全機的工作點，據可靠的消息得知，V1的屏壓電位約為55V，V4的屏壓電位應為140V(原廠的工作電壓)。

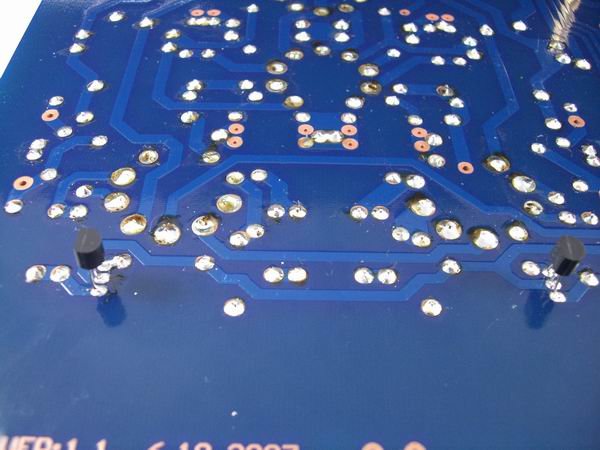

所以大概推算Q1的電流差不多為5.5mA，原先一顆2SK30A的電流是不足的，最好在背面Q1的位置各並聯上一個2SK30A FET增加電流至5.5mA左右，全機工作點才會正常。

由於多並聯一顆FET，可能使得電流過大而無法達到理想的工作電壓時，此時只好將R5電阻拆除，改用100歐姆精密半可變電阻來調整，使得V4的屏壓為140V。

首先將半可變電阻的折成下圖所示的樣子，再把左方及中間的接腳焊起來。

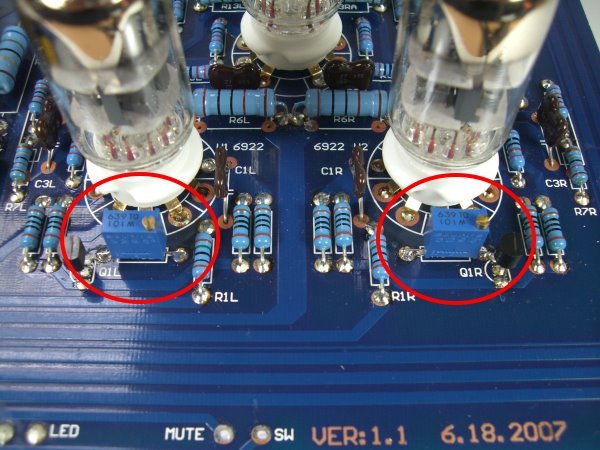

如下圖位置將R5拆掉，改焊上半可變電阻。

下圖中A點為參考地端電壓為0V，B點為電源約為225V左右，C點為右聲道V1屏壓約為55V左右，D點為左聲道V1屏壓約為55V左右，E點為右聲道V4屏壓應為140V，F點為左聲道V4屏壓應為140V。

第二部份－機殼組裝

在這部份介紹到如何將機殼組裝起來，包含有訊號選擇模組的組裝、面板配件及內部配線的安裝。

訊號選擇模組組裝

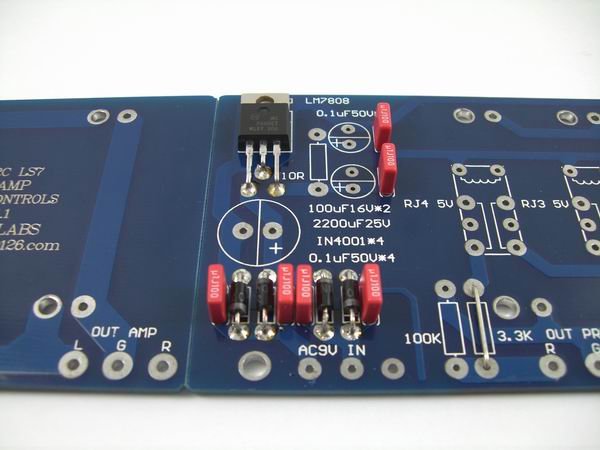

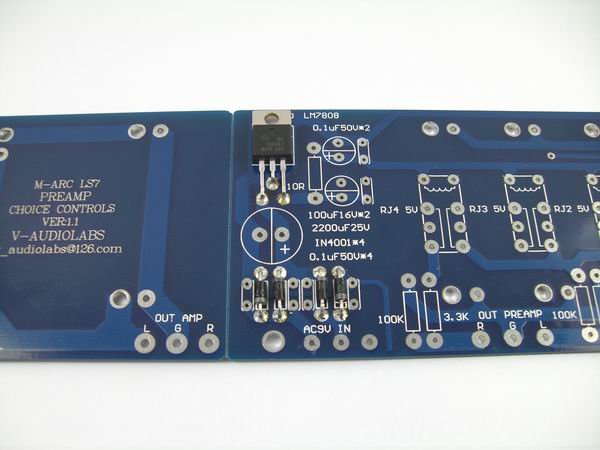

將二極體、IC7915如圖焊上，記得二極體是有方向性的，二極體上的白線應和PCB板上的圖示相同。

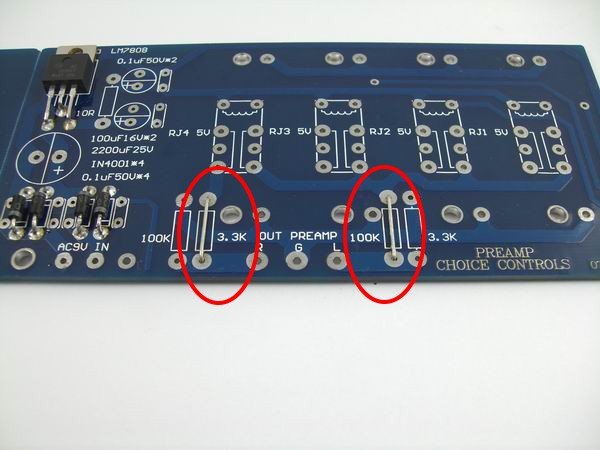

將右邊的100K及左邊的3.3K短路，如下圖所示。

焊上WIMA 0.1uF電容。

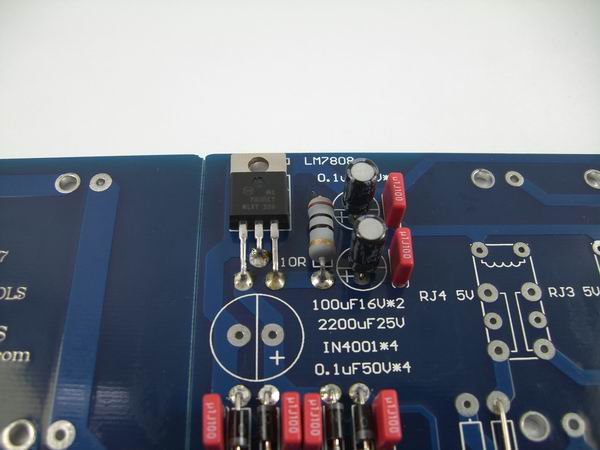

焊上電阻10R及電容器100uF。

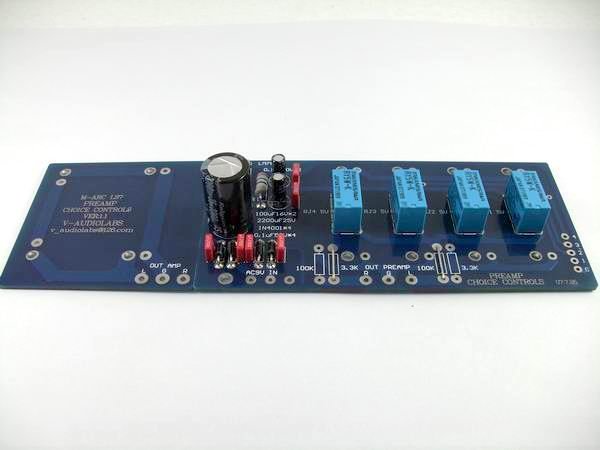

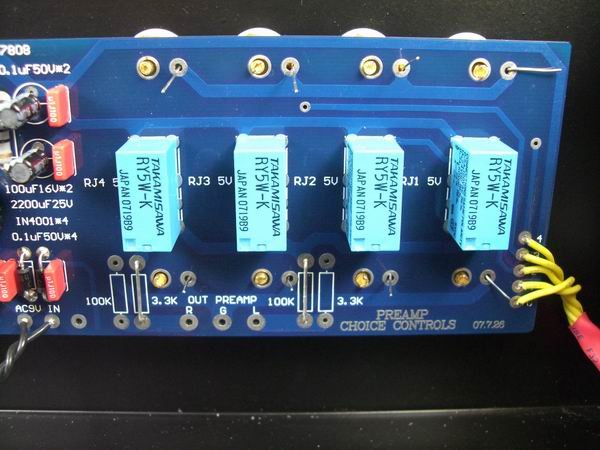

焊上繼電器及電容器2200uF。

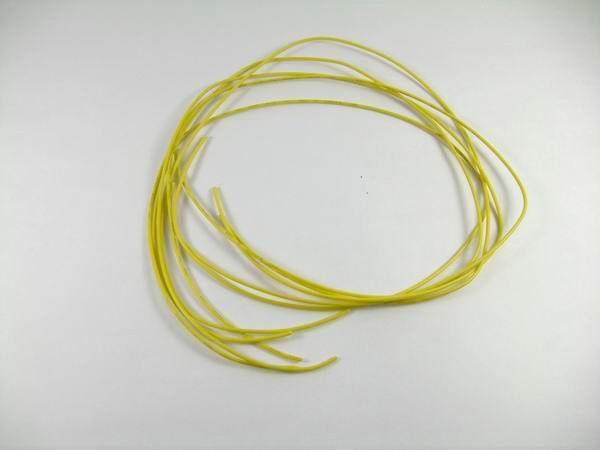

請準備5條50cm電線，可使用一般AWG22的電線。

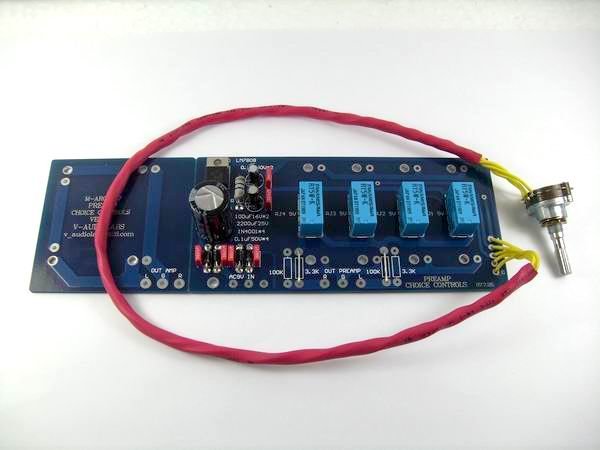

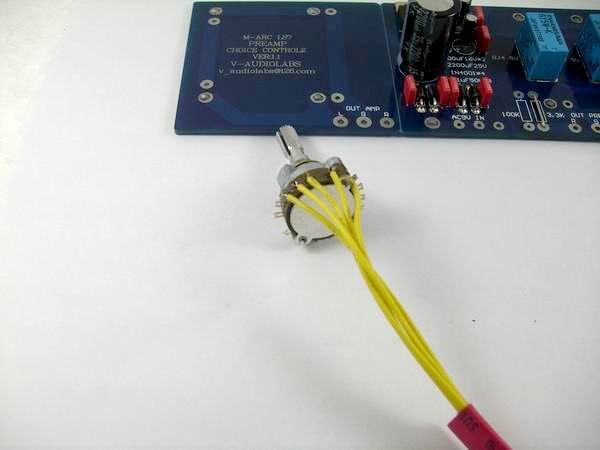

波段旋鈕開關背面上有編號，請將編號1-2-4-5-6分別對應到PCB板上的1-2-3-4-G，同時可以在電線上套上熱縮套管，可方便裝配。

背板配件的安裝

背板配件包含有下列AC電源插座、保險絲座及RCA端子。

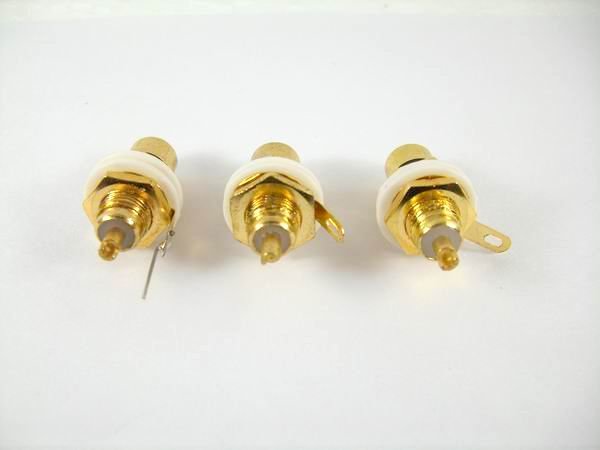

RCA端子的安裝前，請將每一個RCA端子的接地焊片折90度並加焊一條單心線 ，如下圖左方RCA端子所示，屆時方能焊到PCB板上。

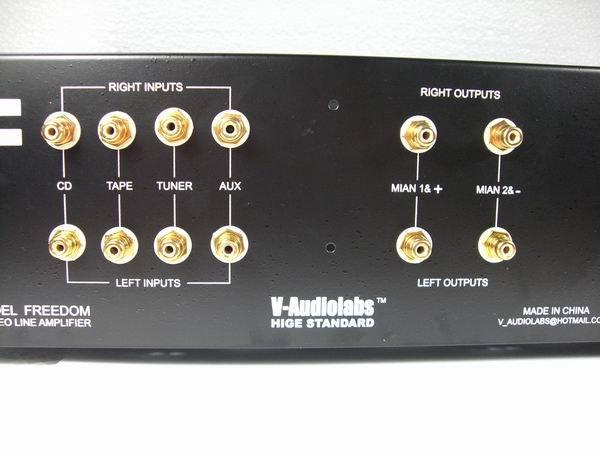

鎖上RCA端子，上面為紅色端子，下面為黑色端子。

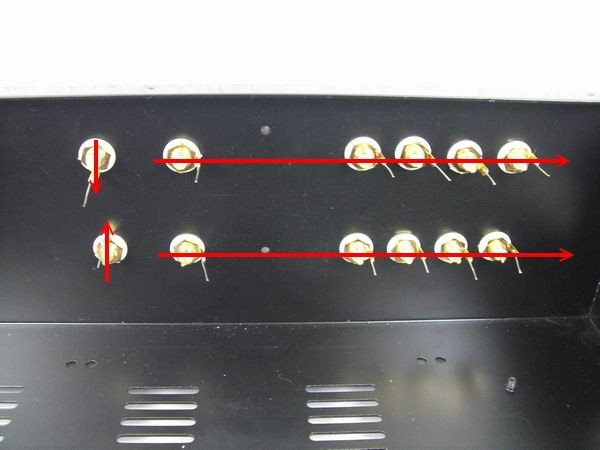

RCA端子的接地端的方向及下圖所示，請調整好稍微鎖緊，以尚可移動RCA端子為主。

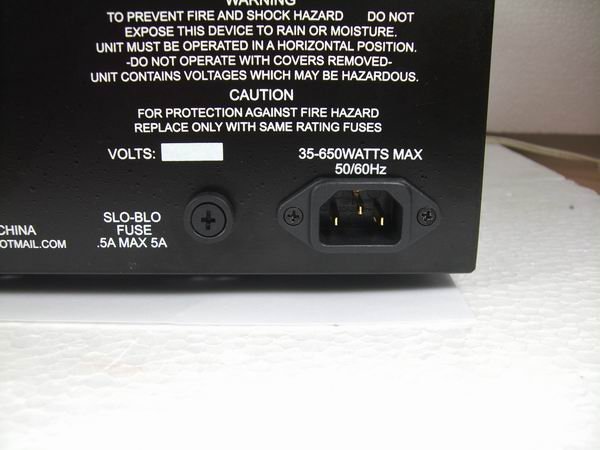

將保險絲座及插座鎖上。

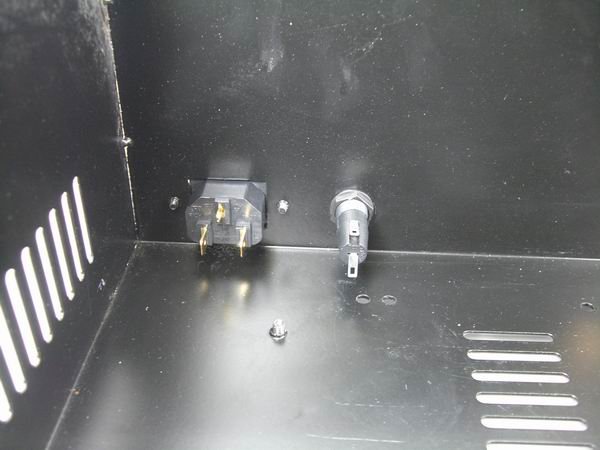

內側的樣子。

先將訊號選擇模組上的AC9V焊上兩條電線，可選用AWG18等電線。

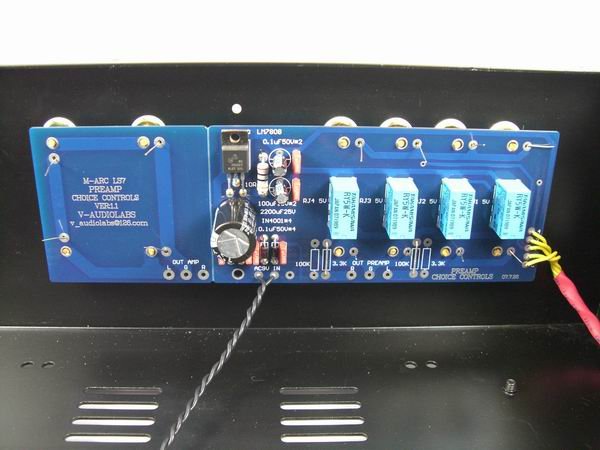

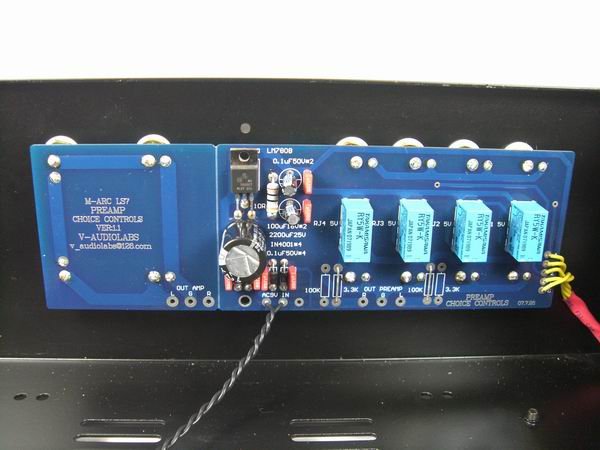

再慢慢地將RCA端子上單心線小心穿過PCB板，可從下面一排先穿過，再穿上面一排，等全部的單心線全穿過後，調整RCA端子使得中心端也穿過PCB板，等每一個RCA端子都調整好後就可以將RCA端子鎖緊了。

將所有的RCA端子焊接到PCB板上。

面板配件的安裝

面板的配件包含有可變電阻、波段選擇開關、電源開關及靜音開關。

將可變電阻、波段選擇開關、電源開關及靜音開關裝上，若機殼上的孔太小時，可以利用銼刀將孔銼大一些就可以裝上了。

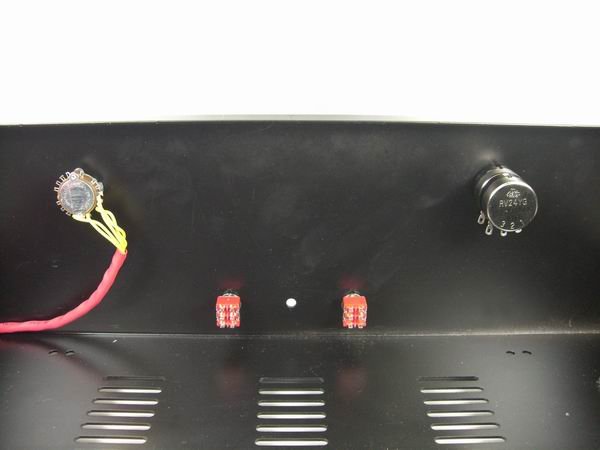

內側的樣子。

裝上旋鈕裝，在旋鈕的側面有一個小螺絲，可用一字小起子鬆開鎖緊。

機內電源配線

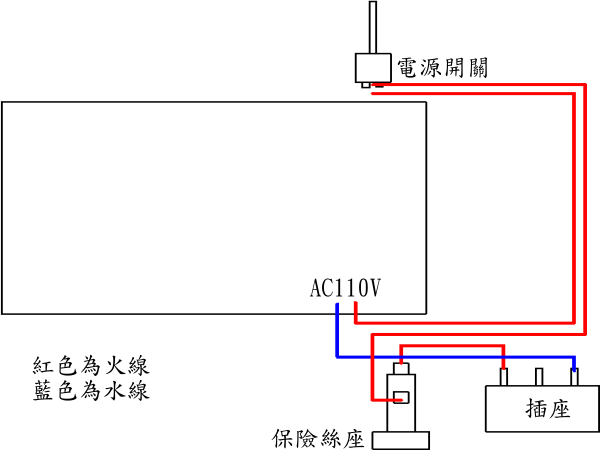

電源配線圖。

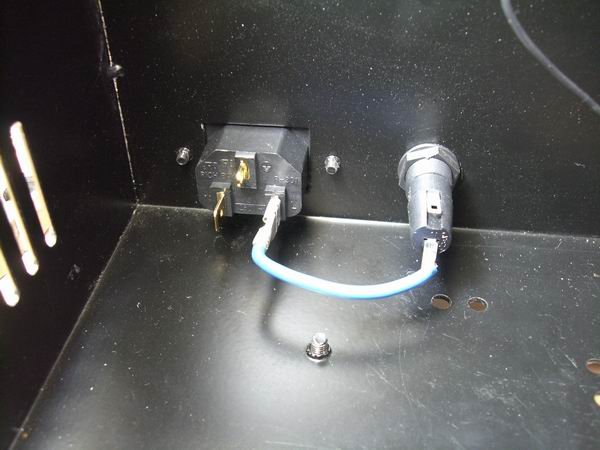

插座到保險絲。

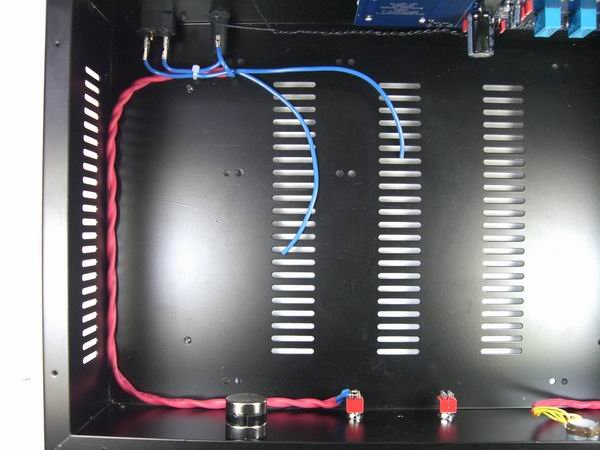

電源開關使用的接點為中間及下方的兩點，同時一樣用熱縮套管將電源線套起來，感覺漂亮多了。

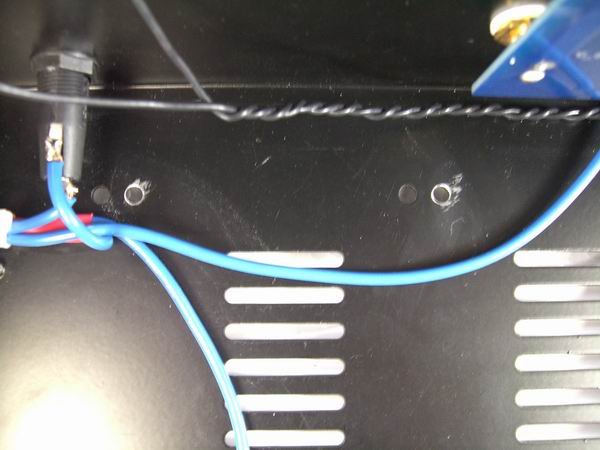

如下圖所示，此兩孔為接地點，可利用砂紙稍微將機殼磨掉烤漆，方便接地。

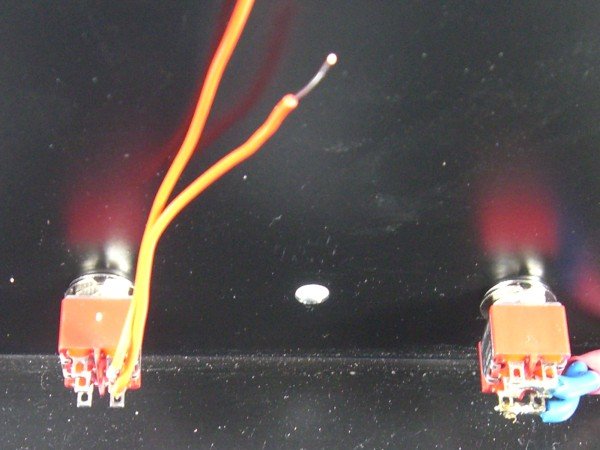

左方靜音關關的上方及中間位置接點焊上兩條單心線；右方為電源開關則使用中間及下方位置接點，可並聯使用增加電流，如下圖所示。

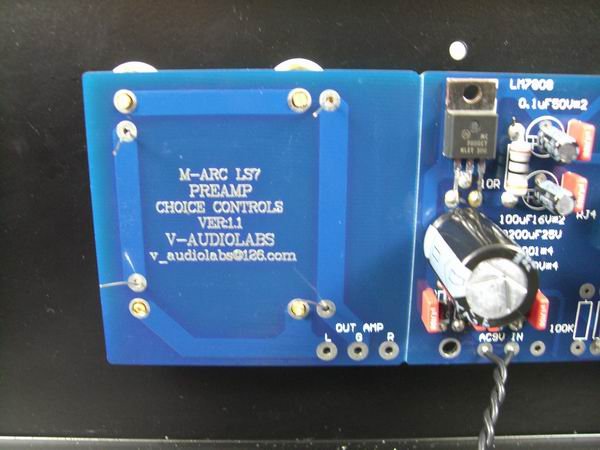

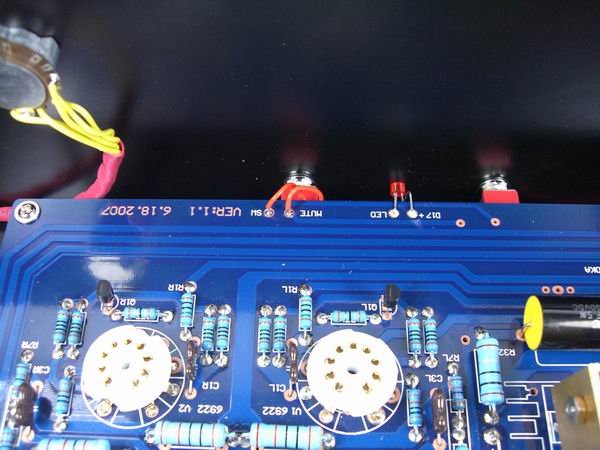

這時就可以將主PCB板鎖上機殼；同時將靜音開關的接線及LED焊上，並注意LED的極性。

當PCB板鎖上機殼後，以下幾個步驟的焊接因為烙鐵角度的問題，請特別小心，不要燙到自己。

音量VR可以利用六條OCC的單心線來和PCB板焊接。

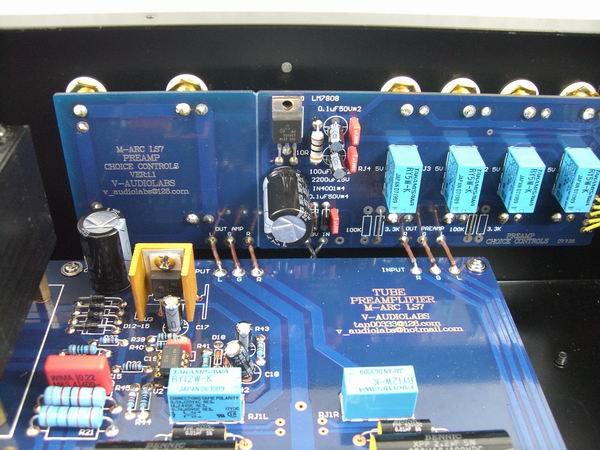

主PCB板和訊號選擇模組間直接用OCC單心線焊上。

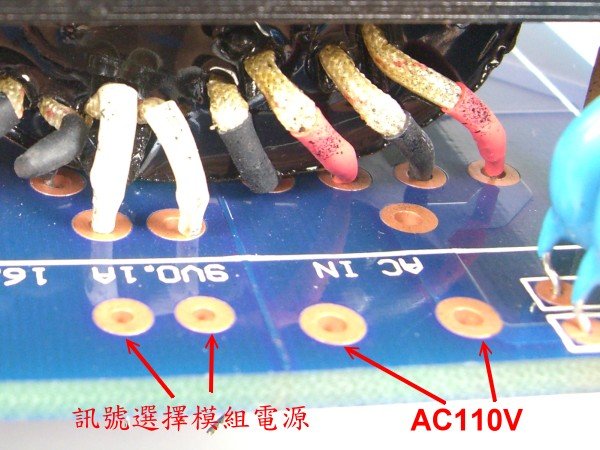

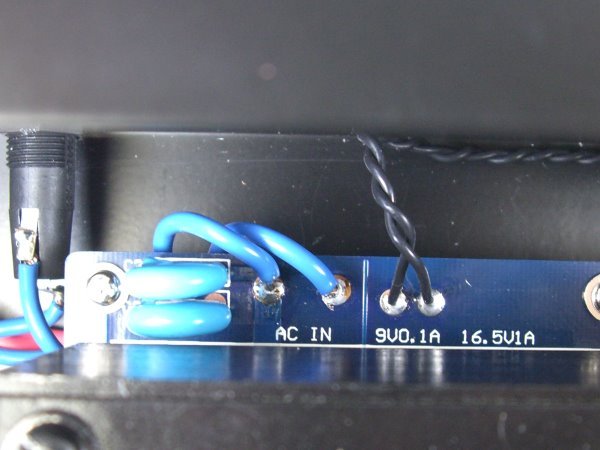

同時將電源線焊至PCB板上的AC110V，及訊號選擇模組上的AC9V電線焊到主PCB板上AC9V的位置。

完工

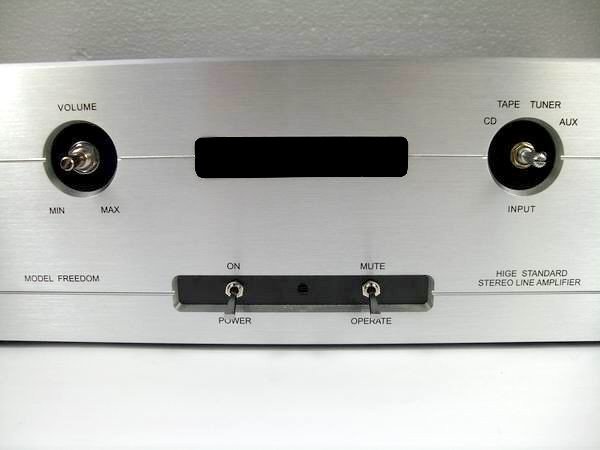

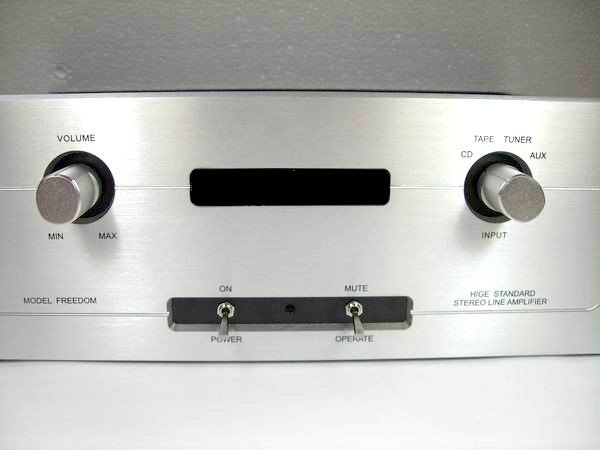

外觀

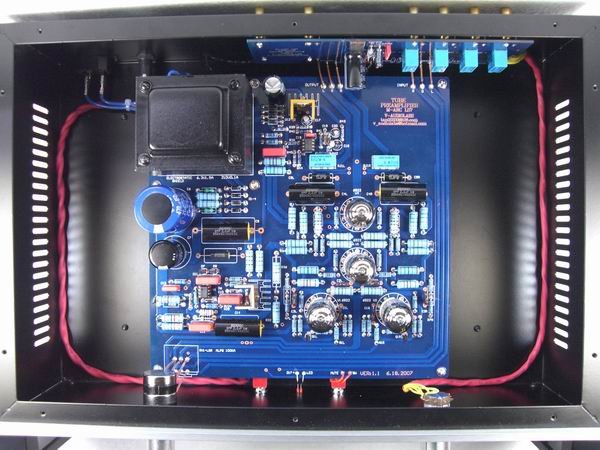

內視圖

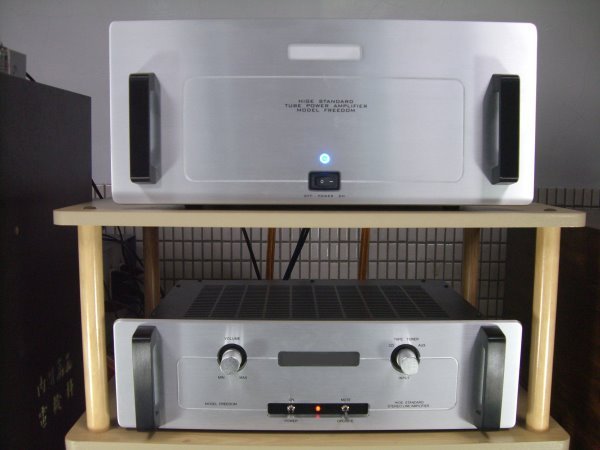

LS7及VT60同台演出

好不容易完工了，可以接上系統上了，泡杯咖啡好好地去享受音樂才對!!

編按:我們非常感謝Ericchiu兄的精彩裝機報告!!也歡迎有任何裝機心得的朋友來信投槁.
