仿製ARC LS8-MK2裝機說明 by hn702906

在有了仿製ARC LS-7的經驗後，我們迫不及待的進行下一步LS-8 MK2的打造工程，基本上LS-7與LS-8MK2的差異不大，ARC除了更換了更高品質的電位器(VR)外，對於電源的穩壓FET也選用了更適合LS-8的產品，最重要的是使用了Infinicaps當交連電容，同時電阻及套在6922真空管上面的膠環(防止麥克風效應)是與頂級得ARC旗艦R2相同，這樣看起來並沒有多大改變的LS-8，硬生生的將LS-7取代下來，當然，原廠大力宣傳LS-8 MK2平易近人的售價，也是這台前級存在的意義.

上圖:ARC的高C/P值前級LS-8 MK2!!

這台始於1997年推出第一代的LS-8，在1999年更改成為LS-8 MK2版本，除了更加優秀及穩定之外，其實有一個大家都容易忽略的重點，那就是LS-8是ARC平價前級的開端!!我們在下圖列出了LS8及LS8 MK2的圖片，讓大家比較一下有何不同之處.

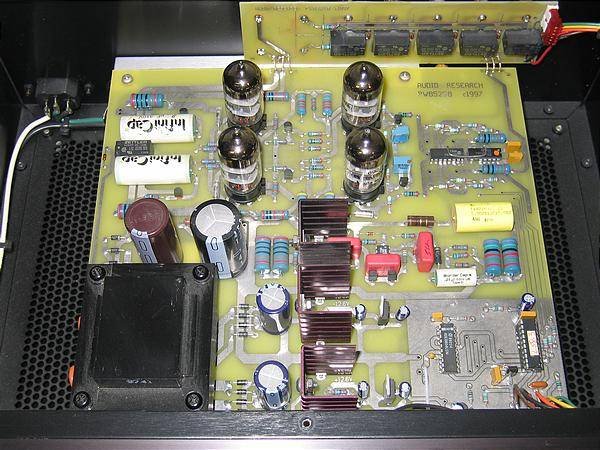

上圖:ARC LS8原廠機的內部照片.

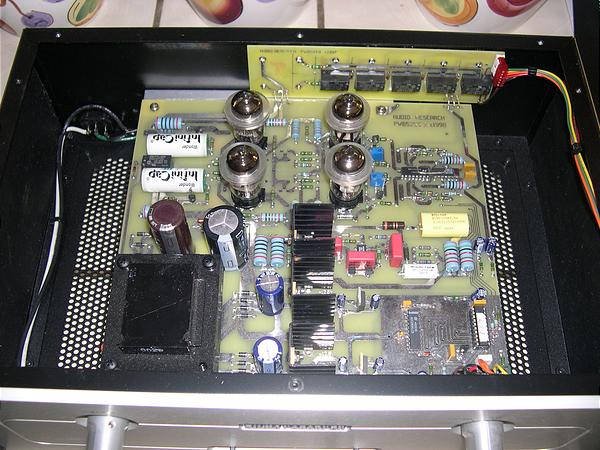

上圖:ARC LS8 MK2原廠機的內部照片，與上面的LS8有看出甚麼不同呢?

這款ARC售價只要USD$2495元的前級，以當時匯率換算要大約75000台幣!!加上到台灣的運費稅金及代理商的利潤，一台就要賣95000~100000左右，但這確是ARC號稱平價的親民前級，果然我們開玩笑的"前級=錢級"是沒錯的，要享受就得花錢，既然如此，我們何不做一台來試試?

有了之前LS-7的成功經驗後，我們開始著手打造LS-8 MK2計劃，但在仿造的過程當中，對於原廠的uP電子控制音量及輸出選擇部份，我們將其去除，並以傳統的Cosmos高階VR代替，這部份除了可以降低成本之外(無奈這也是最重要的因素)，同時也考慮到，訊號若經過電子uP音量控制，並不會亞於經過傳統VR的損失，基於整體考量，也能讓整個計劃能夠順利的進行，我們必須做一個取捨，不過這部份完全不會影響到整體線路的表現.

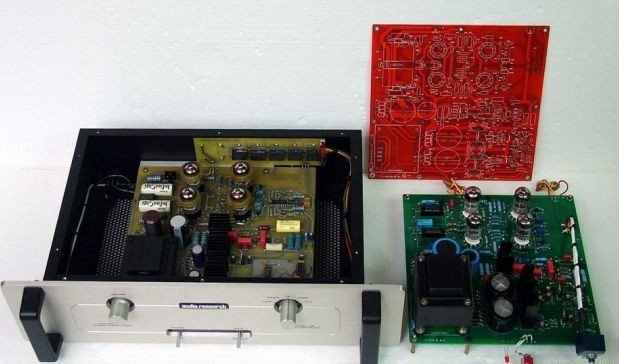

上圖:與原廠LS-8MK2合影，綠色的PCB為測試版本，紅色的PCB為量產版本.

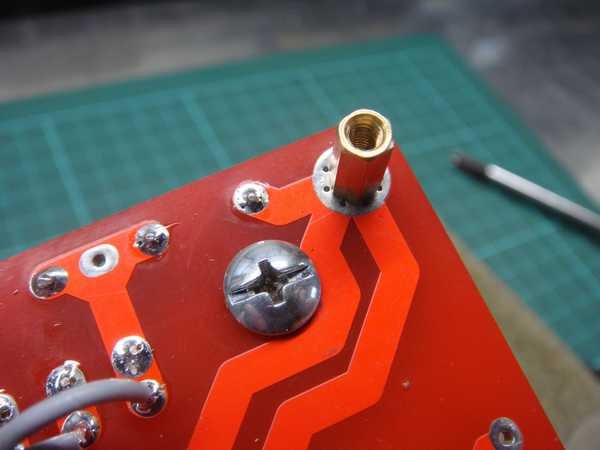

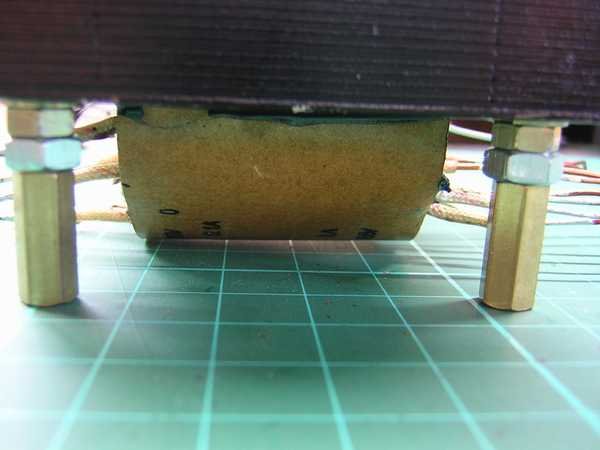

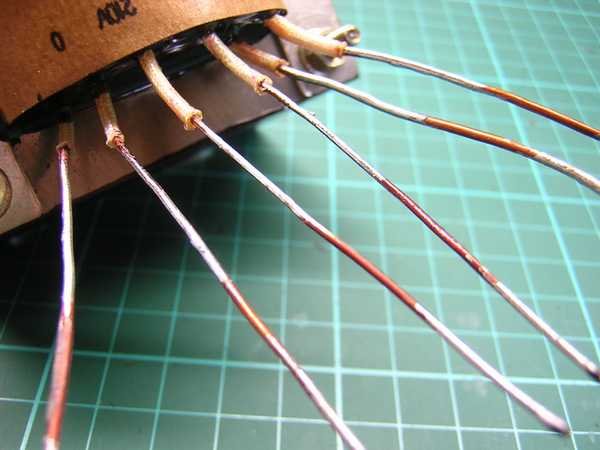

接下來就讓我們開始整個LS-8 MK2的裝機，這次DS在引進LS-8 MK2的過程中，我們保留了幾個要點，第一是LS-8 MK2與LS-7的PCB都是相同的大小，已經擁有LS-7的朋有只要直接換上就可以了，讓大家能夠無痛升級是我們最主要的目的，當然，我們也有推出LS-8 MK2的專屬機箱，訊號選擇板與LS-7差不多，只有開孔固定位置的差異，這點請大家能夠注意.

而線路圖是隨PCB附贈的，零件表也是，這樣省去了大家Download的麻煩，而且LS-8 MK2的線路圖我們也印了大張一些(A2尺寸).

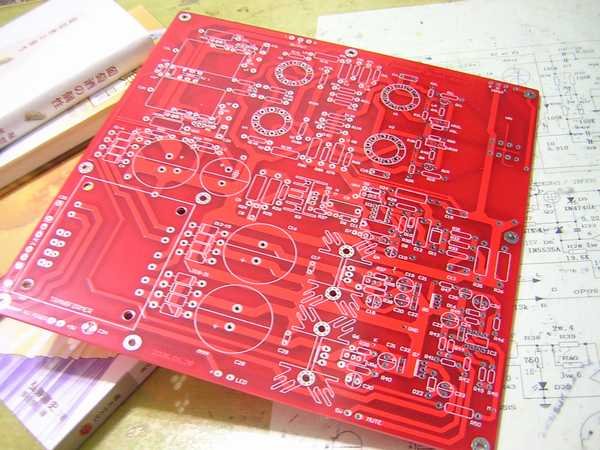

上圖:LS-8 MK2的PCB，一樣是2oz的銅箔，FR4等級2.4mm厚度，紅色防焊.

在裝機之前，要提醒大家準備的工具，分別是3用電錶，烙鐵(建議40W以上)，斜口鉗，螺絲起子(十字及一字)，尖嘴鉗，焊錫，小剪刀，美工刀，以及充足的睡眠

上圖:必備工具之大集合

顏色	第一位代表的數字	第二位代表的數字	第三位(倍數)
棕色	1	1	*10(加一個零就對了)	1%誤差
紅色	2	2	*100(加2個零就對了)
橙色(橘子色)	3	3	*1000(加3個零就對了)
黃色	4	4	*10000(加4個零就對了)
綠色	5	5	*100000(加5個零就對了)
藍色	6	6	*1000000(加6個零就對了)
紫色	7	7	*10000000(加7個零就對了)
灰色	8	8	*100000000(加8個零就對了)
白色	9	9	*1000000000(加9個零就對了)
黑色	0	0	*1(不加零就對了)
金色			*0.1	5%誤差
銀色			*0.01	10%誤差

上圖:電阻的色碼辨識表，在安裝前除了用眼睛辨識之外，利用三用電表來再確認也是一個好方法，畢竟裝錯了還要再拆也很麻煩，倒不如先確定OK再裝上去.

好了，現在讓我們來安裝電阻，這台LS-8 MK2的電阻並不會太多，安裝屬於中等的難度，只要有細心很容易成功，先讓我們從小瓦數的電阻安裝，由低至高，小瓦數的電阻可以緊貼PCB，大瓦數的可以稍微高一點幫助散熱(這點我們後面會提到)

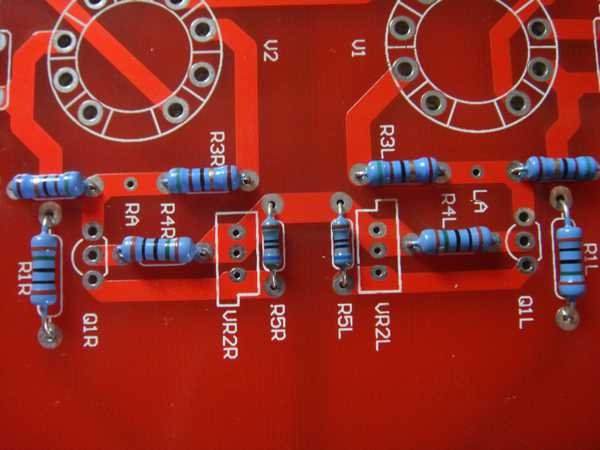

上圖:安裝LS-8 MK2的小瓦數電阻

上圖:背面的R28也要安裝喔，別漏了.

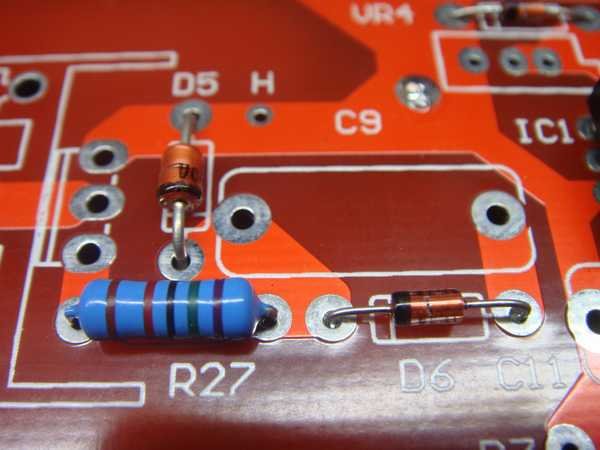

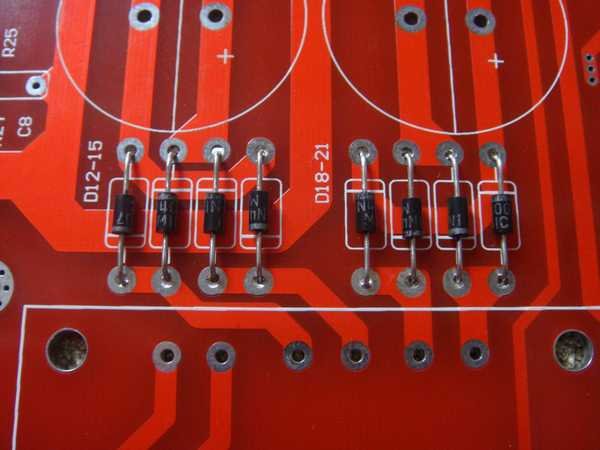

上圖:再來是安裝2極體，這是有分方向的，請注意白線對準PCB上的橫線

剪下來的電阻腳別亂丟，我們會用來當測試點，將電阻腳繞一個圈圈，插在以下的標示孔位當中，這樣等我們完成後送電就可以用鱷魚夾或是測試鉤來鉤住，不會手忙腳亂的.

大電阻必須要安裝的高一點，有助於散熱，下圖這幾個為大功率的訂製精密電阻，請照圖上架高安裝

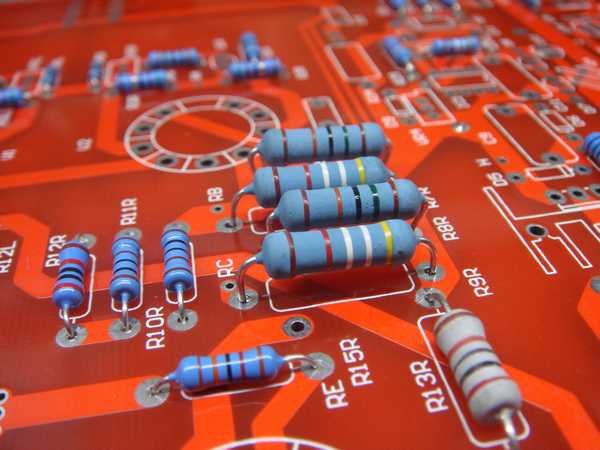

上圖:圖上的大功率電阻請架高安裝，有助於散熱

上圖:比較低的要要先安裝，像圖中的1N4148和左上方的ZD是不同尺寸及編號的，不可裝錯，同時ZD也有方向性，黑線照PCB上的橫線安裝

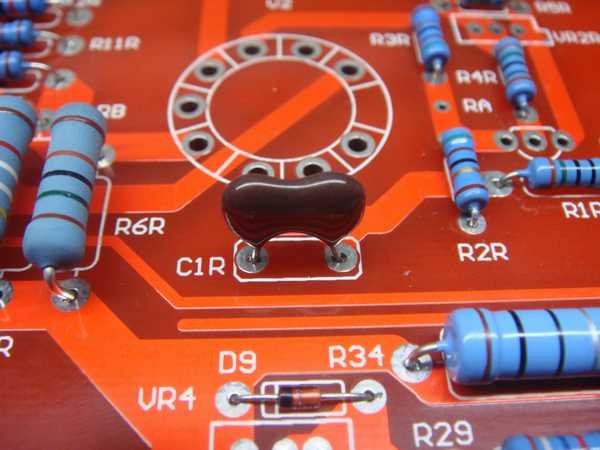

上圖:安裝MICA電容

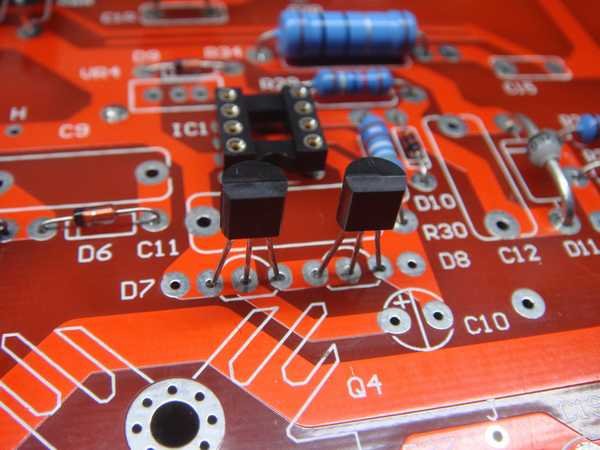

上圖:安裝小晶體及OP IC座

上圖:安裝多轉VR，這VR安裝其實不用分方向，差別在於是順時針旋轉或是逆時針旋轉而已，我們主要是利用一個電阻確定基本的阻值，VR是微調的功能，所以即使VR是旋轉到短路的也不用怕.

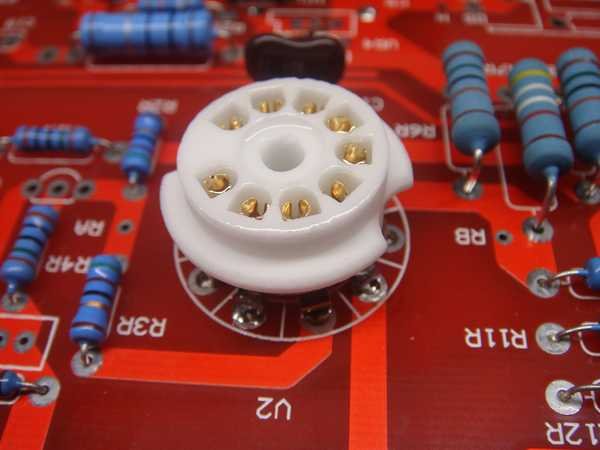

上圖:安裝管座，請緊壓並且上錫焊的牢固

在安裝的過程中零件由低至高，由小到大，每焊一個零件都要再三確認，這是確保好聲的及安全的唯一方式.

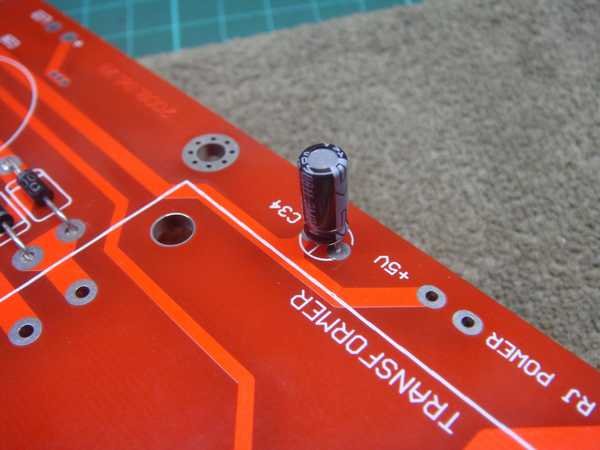

上圖:安裝電解電容，有白線的地方是負端，另一邊就是正極，與PCB上的加號同邊，不可裝反

上圖:安裝穩壓IC

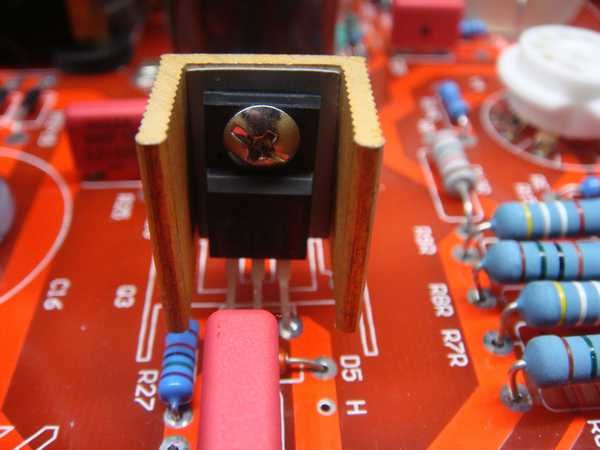

上圖:加上散熱片的2N60

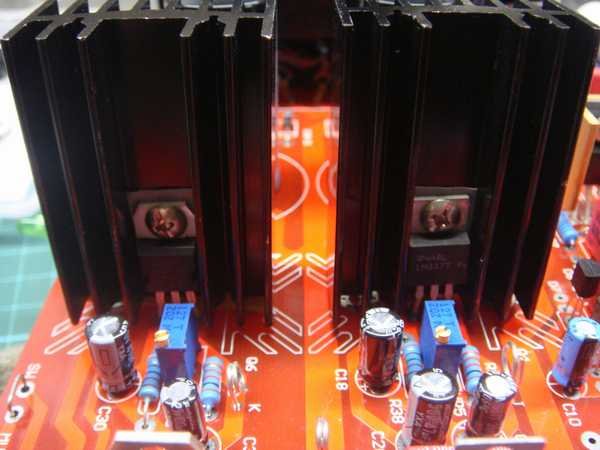

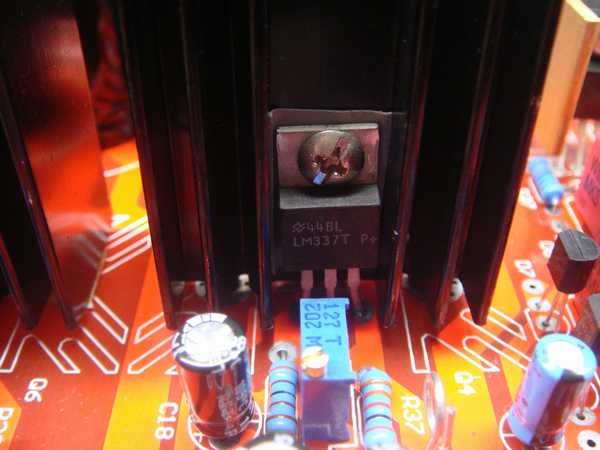

上圖:這二個穩壓IC比較熱，所以散熱片會用大一點的

上圖:散熱片也稍微的架高一點，除了不會刮到PCB而造成短路以外，也有助於空氣的對流散熱

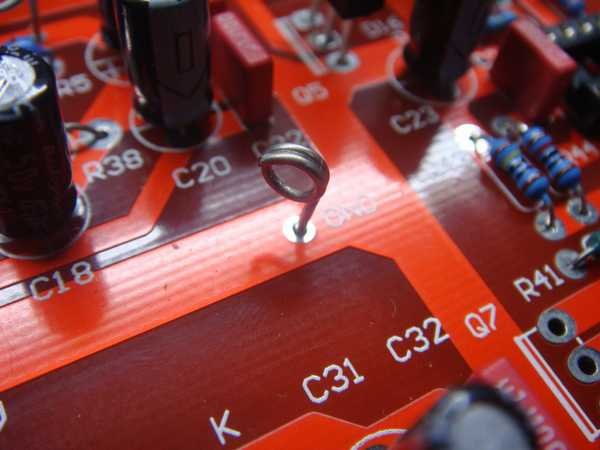

上圖:利用電阻腳折成圈圈，然後焊在測試點上，以便送電方便測試

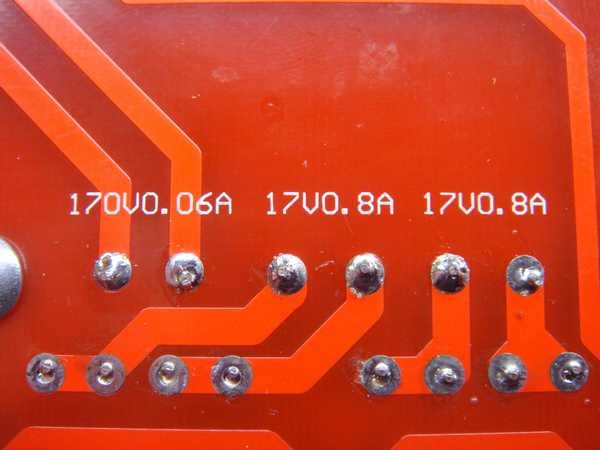

上圖:這邊也裝一個，可對照線路圖上的測試點，關於測試的點我們都有在PCB上標示出來

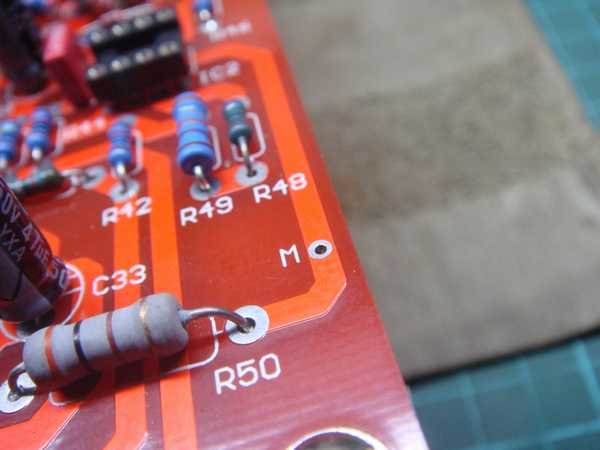

上圖:像這個是M點

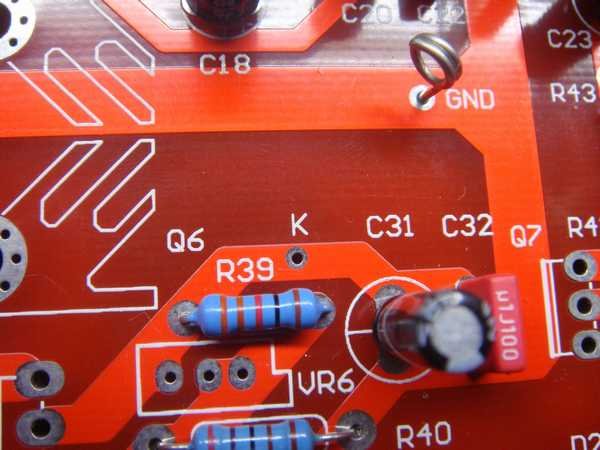

上圖:像這個是K點

上圖:像這個是J點

每一個測試點(Check Point)都有其含意，若是調整的OK，這機器就會工作在一個平衡而且完美的狀態，測試點同時也可以反應出來整台機器的問題，這對將來換管子及改換零件都會較容易測試，我們建議將每個測試點的數值抄下來，然後貼在機器的背面(或是機箱中不起眼的地方)，將來若是有問題的話馬上就可以參考用.
