LS8 MK2裝機報告--測試篇 by hn702906 |
| |
| 繼續上一篇的LS-8 MK2裝機完成之後，相信大家都躍躍欲試的想上電試試看這台銘機的聲音吧，別急別急，在上電之前，我們還要補充一下幾個要點及裝機順序. |
| |
| 在PCB板子上都有標示了幾個測試點，分別是從A~M，共有11個，我們整理了一下，大家不必因為看到有很多的測試點就害怕 ，只要照我們的以下步驟慢慢的測試，就可以永保安康 |
| |
| 先不要插上真空管，然後將電送上，如果沒有爆炸及閃光，恭喜你，已經完成了80%以上，街下來請將手邊的電錶準備好，切到DCV的檔位，將黑棒放在PCB上標示的GND上面: |
| |
|

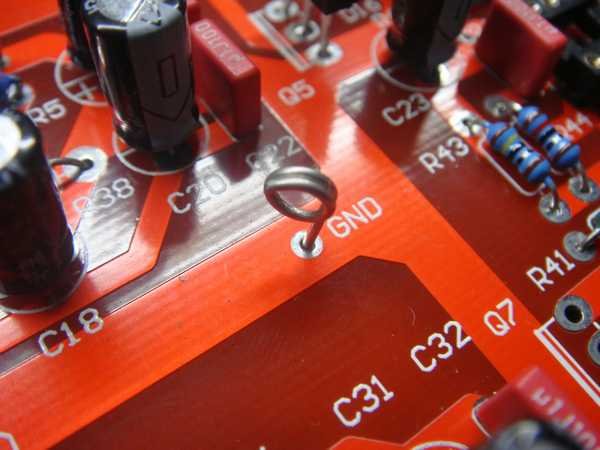

| 上圖:這是標示為GND的地方，利用測試鉤可以牢牢的鉤住，不會有探棒量到一半脫落的危險 |
在不插上管子的情況下，我們要先測試四個地方，分別是K點，H點，J點，M點
而這四個地方都可以用VR來將電壓調整到我們要的數值，請看以下的步驟:
|
| 然後將紅棒搭在PCB上的K點上，這時看看有沒有顯示出12.6V讀值出來，若沒有(應該不會有一下就量好的情況發生)，這時轉動VR6的可變電阻，並將電錶的讀值控制在12.6V |
| |
|

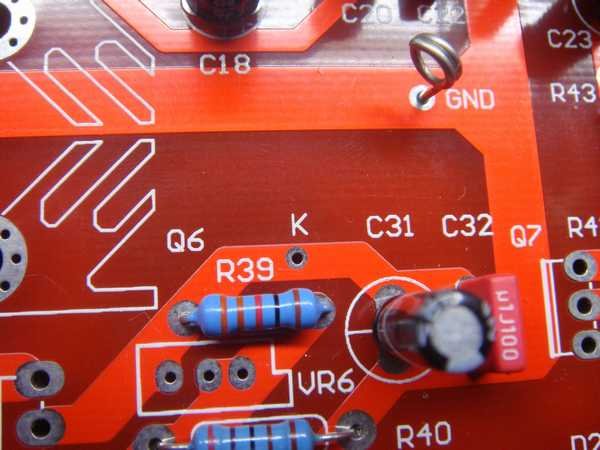

| 上圖:PCB版上的顯示K點的測試點，我們第一步就是測試這個點，圖中的VR6還沒裝，我們要調整VR6讓K點得出12.6V |
| |
|

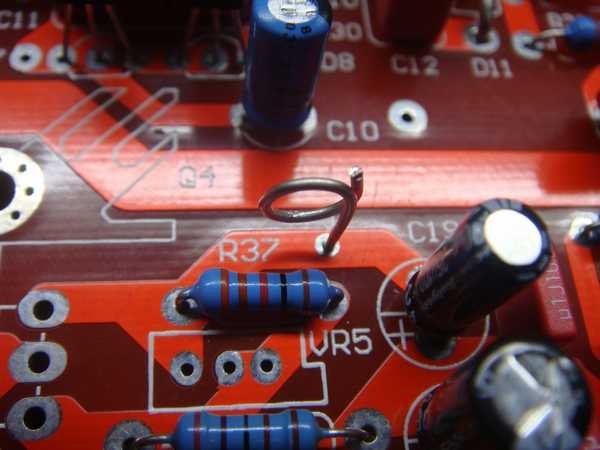

| 上圖:再來調整VR5，讓J點是-12.6V，裝上折彎的電阻腳有利於整個量測的進行 |
| |
|

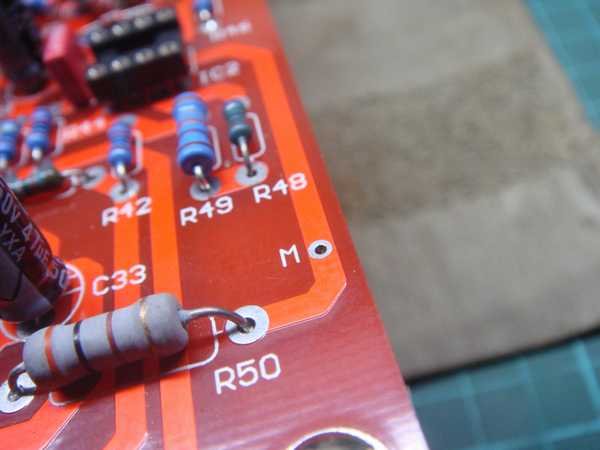

| 上圖:再來測試M點，讓電壓在-14.5V~-15V都是OK的 |
| |
|

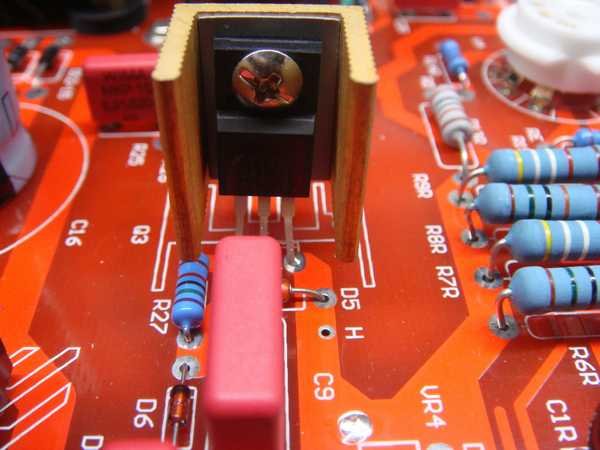

| 上圖:再來測試H點，可以調整VR4讓H點固定在170V |
| |
| 上面四個步驟做好，請靜待2分鐘，然後再量一次，看看這電壓有沒有跑掉，若無我們就把電給關掉，然後休息一下，準備插上真空管後再行測試下一階段的電壓，我們做了一個表，讓大家可以輕易的辨識出來並做好調整的工作. |
| |
| 測試點 |
調整VR |
所要的電壓 |
檢核 |
| H點 |
VR4 |
DC170V |
|
| J點 |
VR5 |
DC-12.6V |
|
| K點 |
VR6 |
DC12.6V |
|
| M點 |
|
DC-14.5V~-15V |
|
|
| |
| 若是測試OK就在檢核的欄位打勾，接下來我們就可以進行下一步，首先請確認電源是關閉的，然後插上真空管，並將PCB板上的靜音SW及MUTE處用電阻腳短路起來，上電後再量一次上面的四個點，看看電壓是否有跑掉，在正確的狀態下是不會有任何的變動，若有一點小小的誤差，請調整VR到我們上表內的數值 |

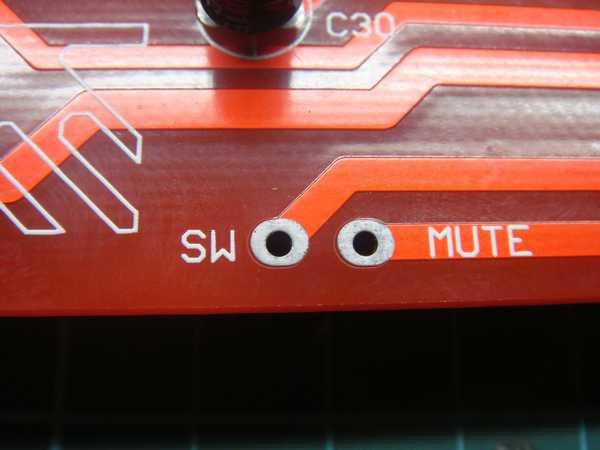

上圖:將這部份用電阻腳短路起來
|
| 上真空管之後我們有2點要先量的，一個是A點，A點有分左右，分別是LA(左聲道)和RA(右聲道)，我們要量取A點為1.28~1.35V，可以調整VR2來達到這個目的. |
| |
|

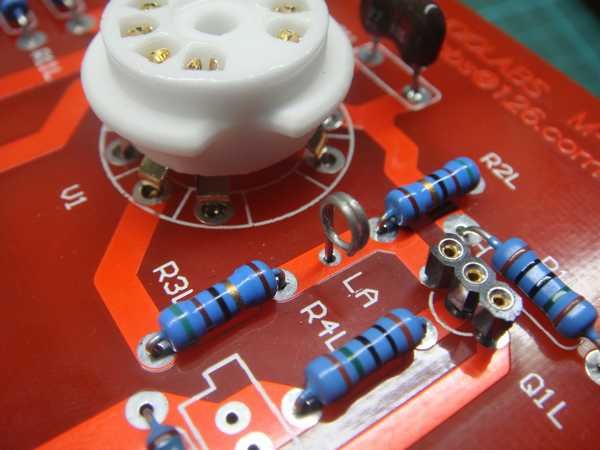

| 上圖:LA測試點，可以調整附近的VR2來達到我們想要的電壓 |
| |
|

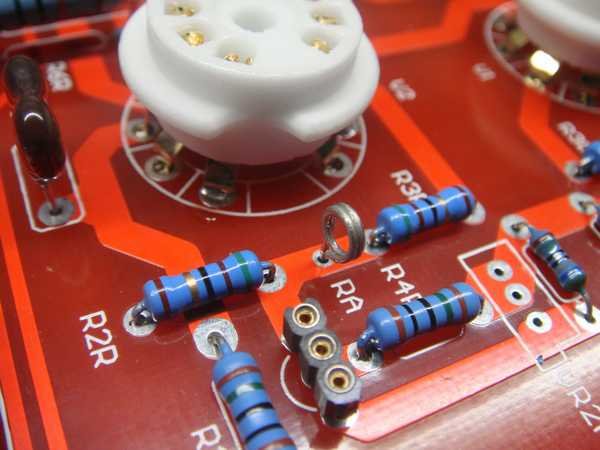

| 上圖:RA點，也是調整VR2R來達到我們想要的數值，在1.28~1.35V都是可以的，讓二聲道都是一樣的，歸功於我們配對的真空管，這數值很容易調整出來. |
| |
| 一樣，我們也做了一個表，讓大家看看: |
| |
| 測試點 |
調整VR |
所要的電壓 |
檢核 |
| RA |
VR2R |
DC1.28~1.35V |
|
| LA |
VR2L |
DC1.28~1.35V |
|
|
| |
|

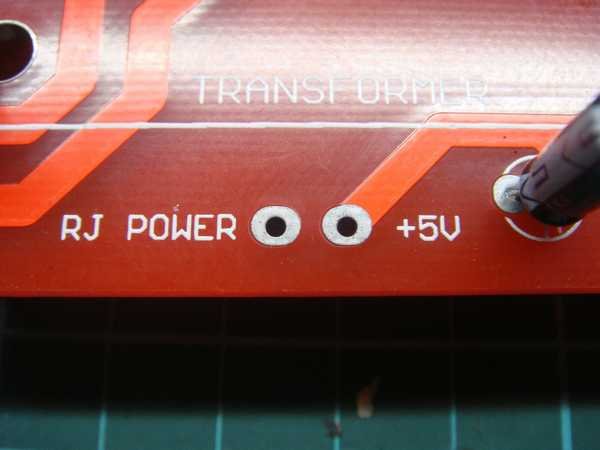

| 上圖:看這邊是否為DC5V，這個電壓是要給訊源選擇板用的 |
| |
|
| 上圖:再來量取B與C點，這二點分別會有RB和RC，LB和LC四個地方，R與L代表的是右聲到和左聲道，我們需要B及C點為48~58V |
| |
| 測試點 |
調整VR |
想要的電壓 |
檢核 |
| LB |
|
DC48~58V |
|
| RB |
|
DC48~58V |
|
| LC |
|
DC48~58V |
|
| RC |
|
DC48~58V |
|
|
| |
|

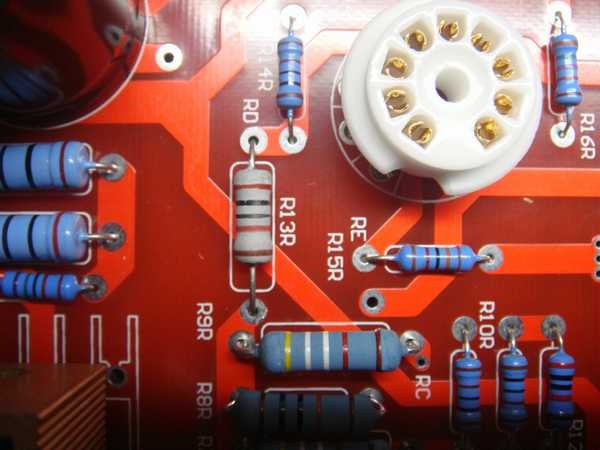

| 上圖:再量取D點，也就是R13R的上方，標示為RD的地方(RD代表右聲道的D點) |
| |
|

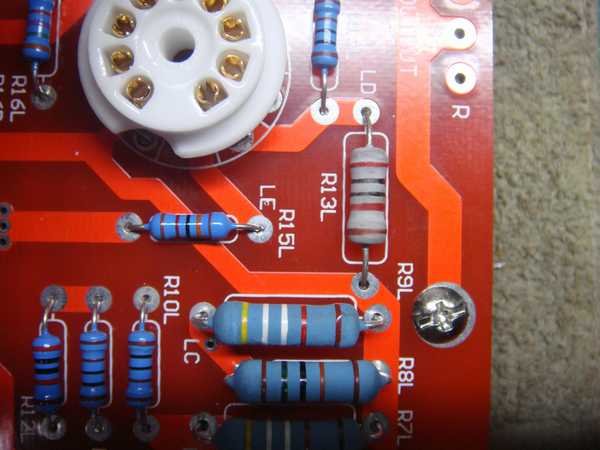

| 上圖:然後是左聲道的D點，標示為LD，也就是在R13L的上方，這邊的電壓需要80V~90V都可 |
| |
| 測試點 |
調整的VR |
所需要的電壓 |
檢核 |
| RD |
|
DC80~90V |
|
| LD |
|
DC80~90V |
|
|
| |
|

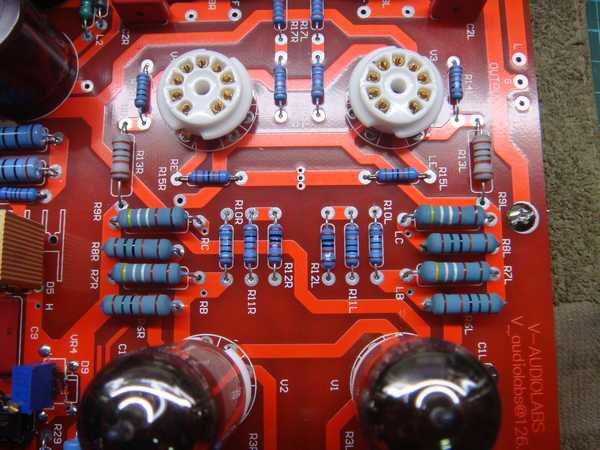

| 上圖:繼續，量取E點，也就是在圖片的上方R15R，R15L的一端，板上標示為RE及LE的二點，這個E點的電壓需要的是48~58V |
| |
|

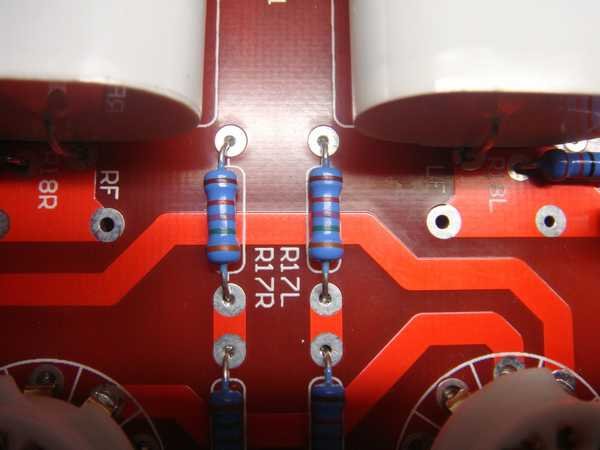

| 上圖:再來是RF和LF二點，這邊F點需要的是80~90內都是正常的 |
| |
|

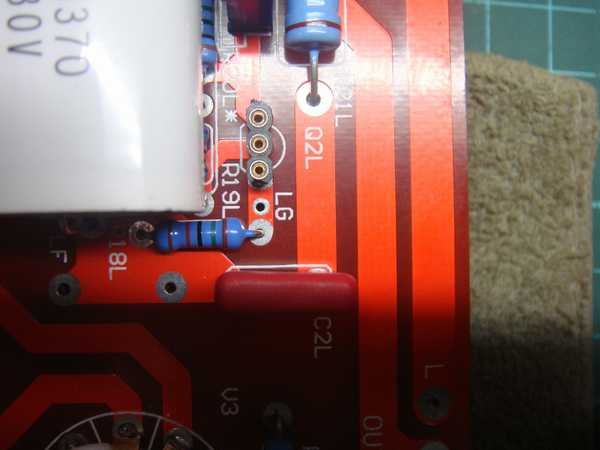

| 最後是G點，量取LG和RG的地方，圖中Q2要插上再量，為了方便拍照所以我先把Q2取下，這邊G點的地方我們需要的是20~30V，G點的電壓可以用VR3來調整，G點必須要低於F點60V，也就是說，在R18的跨壓必須要有60V的壓降 |
| |
|

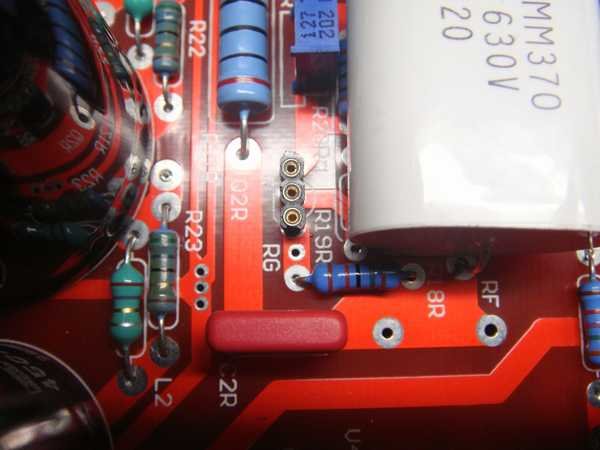

| 上圖:RG右聲道的G點，必須要低於LF這測試點的電壓60V. |
| |
| 簡單的說，R18的跨壓需要有60V的壓降，若您在F點量取的是85V的話(假設)，那G點就要調到85V-60V=25V，也就是F-G=60V |
| |
| 調整到這邊就差不多完成，接下來我們靜待10分鐘後再重覆一次上述的步驟，切記，小心及細心是成功的不二法門，僅管LS8-MK2已經是完成度很高的機種，但是請必須對照線路圖來做調整，不要照上面的照片依樣畫胡蘆，因為照片有時候為了要讓大家清楚PCB板上面的位置關係，所以我們都會先把零件取下來拍照，若照著照片上做就不對了. |
| |
| 我整理了一份總表，請大家調整一次就打勾一次: |
| |
| 測試點 |
調整VR |
所需電壓 |
檢核 |
| H點(未上管子測試) |
VR4 |
DC170V |
|
| J點(未上管子測試) |
VR5 |
DC-12.6V |
|
| K點(未上管子測試) |
VR6 |
DC12.6V |
|
| M點(未上管子測試) |
|
DC-14.5V |
|
| RA |
VR2R |
DC1.28V~DC1.35V |
|
| LA |
VR2L |
DC1.28V~DC1.35V |
|
| RB |
|
DC48V~DC58V |
|
| LB |
|
DC48V~DC58V |
|
| RC |
|
DC48V~DC58V |
|
| LC |
|
DC48V~DC58V |
|
| RD |
|
DC80V~DC90V |
|
| LD |
|
DC80V~DC90V |
|
| RE |
|
DC48V~DC58V |
|
| LE |
|
DC48V~DC58V |
|
| RF |
|
DC80V~DC90V |
|
| LF |
|
DC80V~DC90V |
|
| RG(需比F點低60V) |
VR3R |
DC20V~DC30V |
|
| LG(需比F點低60V) |
VR3L |
DC20V~DC30V |
|
|
上表:紅字的為未上管子測試，綠字的為上管子後測試
|
| |
| 到這邊就差不多完成了LS-8的測試，在送電之後會等個大約3分鐘，然後會聽到Relay動作的聲音，這是開機延遲的功能有正常動作，請勿擔心，要讓開機延遲正常動作，我們必須在測試前就將SW與MUTE的二端用電阻腳先接在一起短路，然後再量測LS-8MK2的各部功能. |
| |
|
| 上圖:整個LS-8 MK2的測試熱機狀態 |
| |
| 測試的小提醒: |
| 1.請將VR裝上才測試 |
| 2.穩壓IC會發熱，請裝上散熱片再送電 |
| 3.SW與MUTE需要短路再行測試 |
| 4.LED請裝上，以了解開機狀態 |
| 5.電壓很高，請勿用手觸碰任何電容 |
| 6.若變壓器有不正常的發熱，請馬上斷電檢查，正常的狀況下變壓器是不會發熱的. |
| 7.輸出交連電容C3及C2可以換自己喜歡的廠牌及容值，聲音也會有不同. |
| |
| 若有任何問題，請至小站討論區 |
| |
| |
| |
| |
| |
