1000W MONO-MONO機箱組裝說明 by hn702906 |
當我們拿到這份量十足的Mono-Mono機箱時，相信有許多的朋友已經迫不及待的想裝起來，
|
事先要準備的工具，共有以下： |
| 準備好工具之後就可以開始，首先是清點零件，共有： |
|
|
| 這份裝機報告是以最經濟的配件為展示，若有加購高級WBT的接頭，組裝方式也都差不多，只要更換成自己要用的端子即可 |
 |

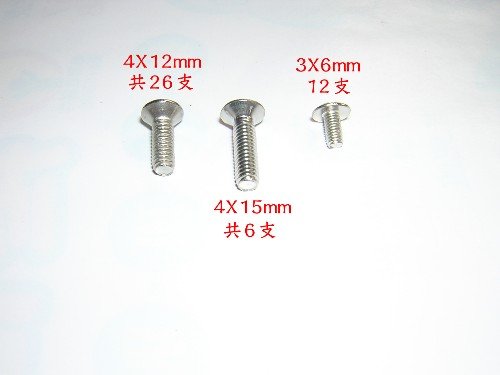

| 上圖:螺絲共有這三種，都是不鏽鋼製的高強度螺絲，以符合我們重量級機箱的要求 |
 |

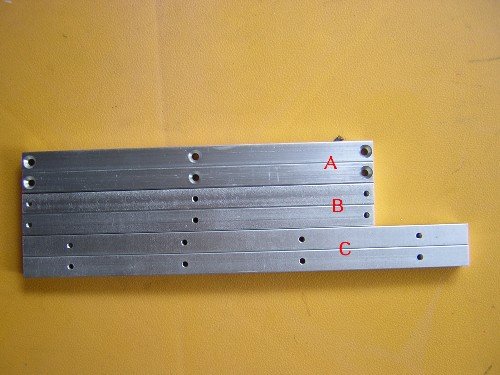

| 上圖:連桿共有六支，二支長的，四支短的，在這四支短的又有分為有沉頭孔與沒有沉頭孔的各二支(圖示A，B，C 三組) |
 |

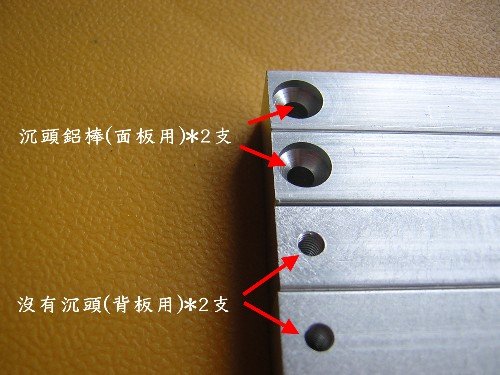

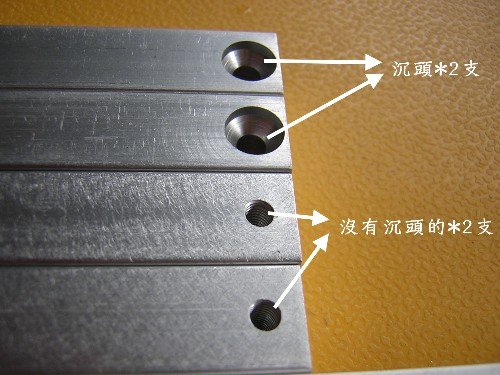

| 上圖:短的四支連桿分為有沉頭與沒有沉頭的 |
 |
| 上圖:連桿的功用分別是沉頭的為面板組裝使用，沒有沉頭的是背板使用 |
 |

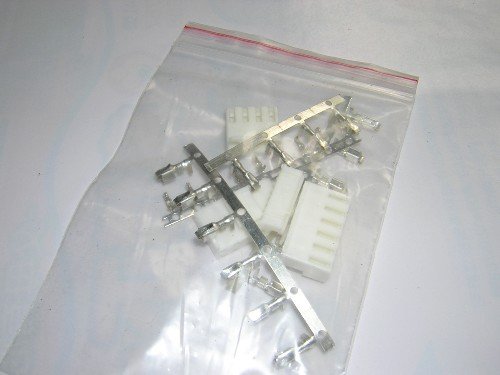

| 上圖:所附上的Molex接頭(一聲道一包) |
 |

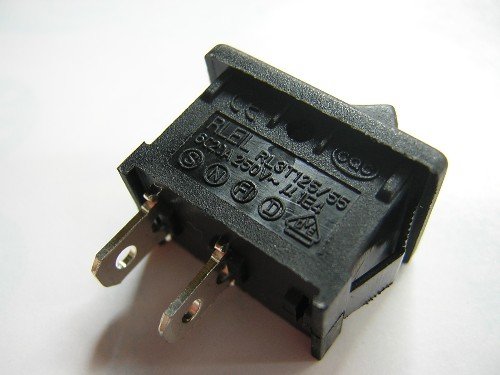

| 上圖:高效6A開關，應付足足有餘!! |
| 以上分別是最經濟的機箱出貨明細，若是購買的是附WBT接頭，則會多出Iego的3P鍍金電源插座，Neutrik的XLR平衡頭，及WBT的RCA和喇叭端子(這裡我們就配件不多介紹，稍後我們會提到端子的接法) |

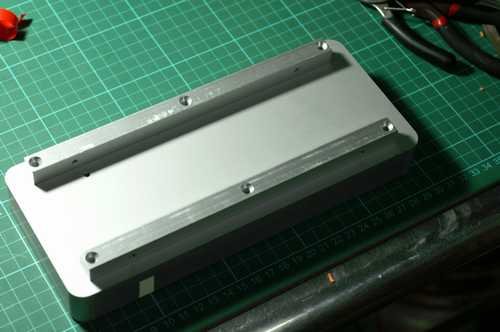

| 一開始先拿出背板，背板的分辨很簡單，後面孔位有許多沉頭螺絲孔的就是了 |
 |

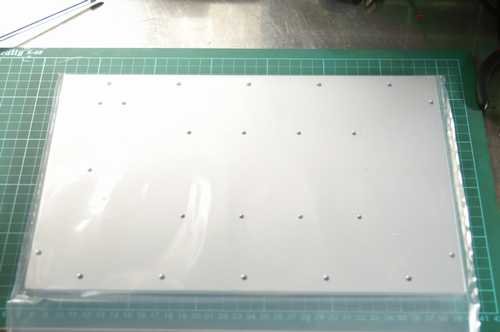

| 上圖:拿出袋子中的背板，有很多孔的就是了(共有26個孔)，用每工刀小心將袋子割開，拿出來 |
 |

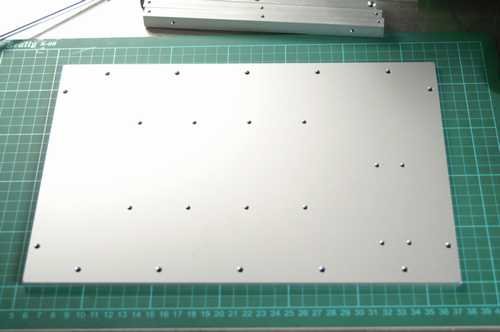

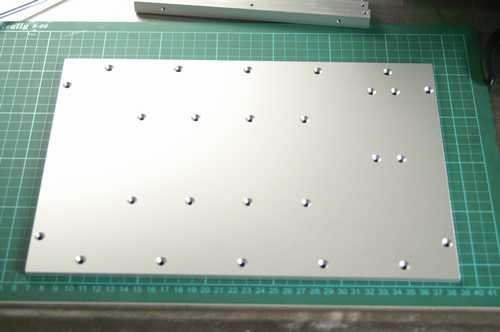

| 上圖:拿出來放好，我們可以看到有二面，一面是有沉頭孔，一面則無 |
 |
| 上圖:有沉頭孔的是底，也就是朝下方，所有的東西要裝在另一面 |
| 將長的連桿鎖上底蓋，使用螺絲為沉頭的4X12mm |
 |
| 上圖:鎖上4X12的有10支(左右各五支)，記得先不要鎖緊，後面要裝配側板時才比較輕鬆 |
 |

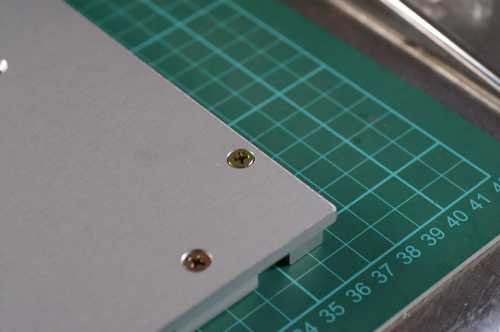

| 上圖:再來鎖上後面的連桿，這連桿是短的沒有沉頭的 |
 |

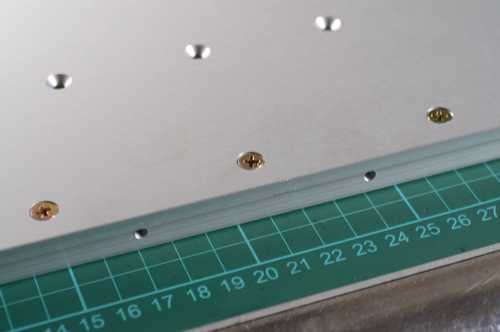

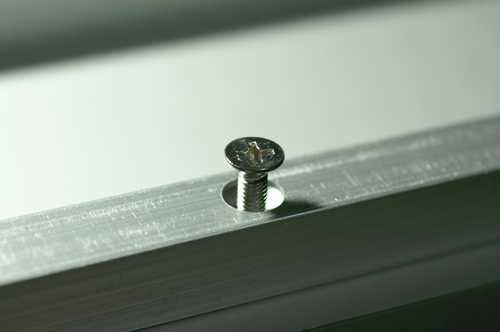

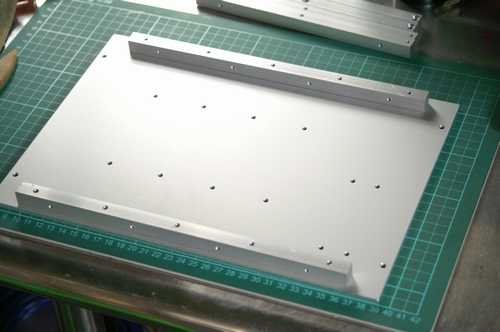

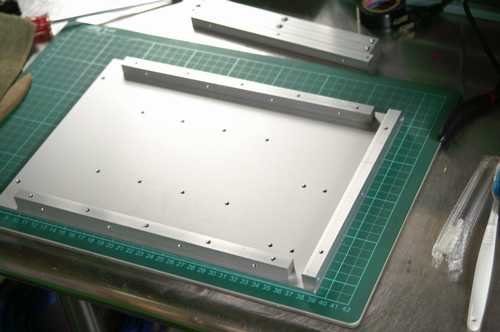

| 上圖:長的連桿鎖好，螺絲頭剛好埋入沉頭孔中 |
 |
| 上圖:後面連桿也固定好了 |
| 底板到這理先告一短段落，放在旁邊備用，接下來先取出背板 |
 |

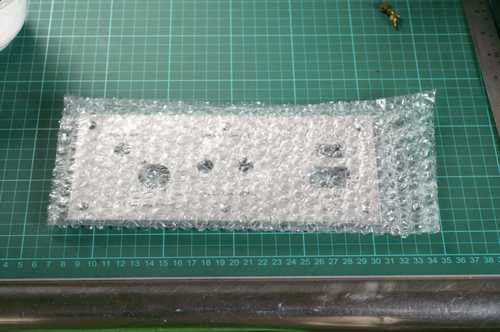

| 上圖:用汽泡袋所裝的背板，上面有印字的就是了 |
 |

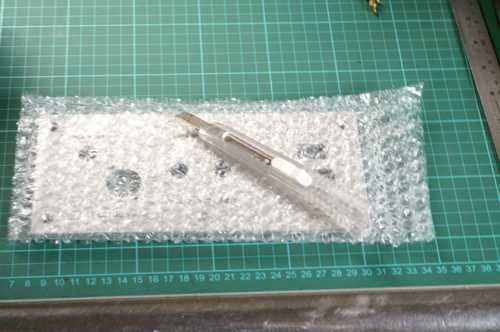

| 上圖:拿出美工刀將泡泡袋旁邊小心的割開，取出背板 |
 |

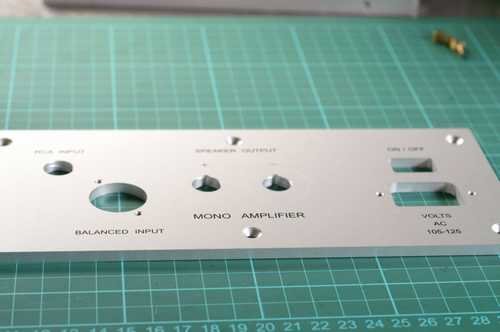

| 上圖:取出了背板 |
| 然後安裝3P電源插座，高效開關，及喇叭端子座 |
 |
| 上圖:因為背板上已經有針對3P電源插座的螺絲攻牙了，所以直接鎖上即可 |
 |

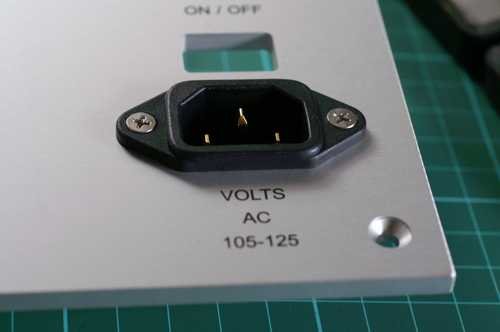

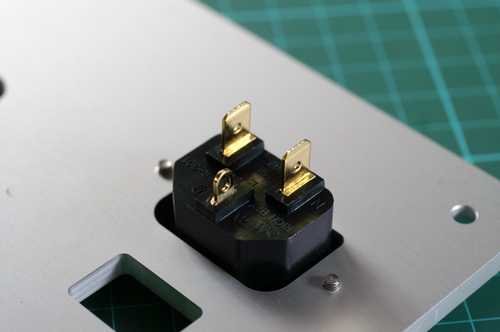

| 上圖:安裝完成3P鍍金電源插座 |
 |

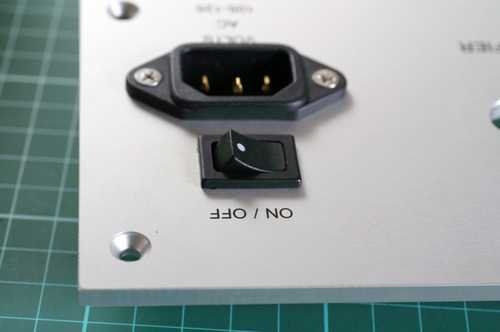

| 上圖:將高效開關置入背板所開好的洞中，開關上的圓點要朝外，以符合使用習慣 |
| 接下來有裝機過的朋友就知道，安裝喇叭端子，RCA端子，平衡頭端子，只要照機箱背板印刷來裝，就不會出錯，在安裝的時候記得要鎖緊端子的螺絲，讓所有端子都能牢牢的鎖在背板上面，不可鬆脫以免短路.!! |
 |

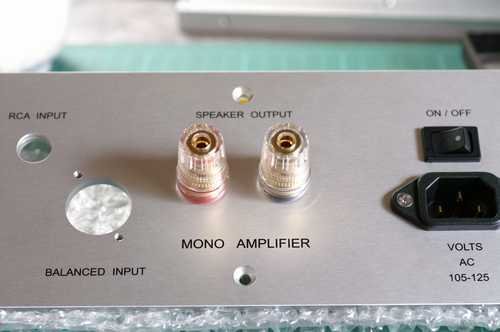

| 上圖:安裝喇叭端子完成!! |
 |
| 上圖:ㄦ裝平衡頭和RCA頭OK!!注意平衡頭的釋放按鈕朝下，這樣後面的接腳灌錫處就可以朝上，以利後面的動作 |
| 等我們都安裝好這些端子後，將背板與底板結合，固定後就可以安裝模組. |
| 為何要先安裝背板與底板?這樣在安裝模組時可以順利的配線，而空間也會比較大(沒有二側的側板檔住)，要翻過來鎖螺絲時也因為背板與底板呈現L型狀，能夠穩穩的將機箱側翻. |
 |

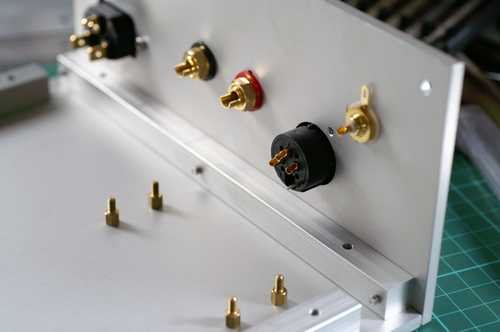

| 上圖:利用背板與底板結合，以利模組安裝及配線 |
| 模組的安裝透過8支螺絲，鎖在模組的鋁件散熱片上的溝槽，先找出半圓頭的3mm螺絲: |
 |
| 上圖:找出3mm半圓頭螺絲，固定於底板中間的8個孔位上，將模組鎖住，請記住，不要鎖的太用力，只要固定即可，以免崩牙 |
| 在安裝模組完成後，就可以開始電源的配置，我們畫了一張圖片: |
 |

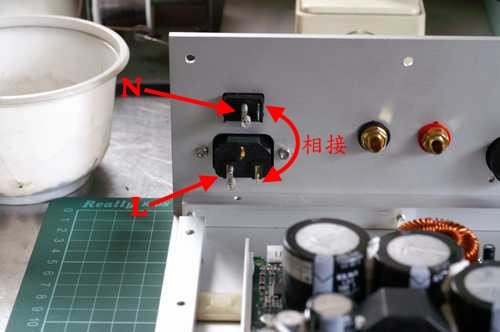

| 上圖:照圖中的配線方式，將電源相接，開關的內側一腳與3P電源座內側一腳相接，另外二端街出通往模組的N與L |
| 在這相接之前，我們要透過Molex接頭來接線，我們要先提到Molex頭的作法: |
 |
| 上圖:這就是Molex接頭，電源為大6Pin的只用到2條線 |
 |

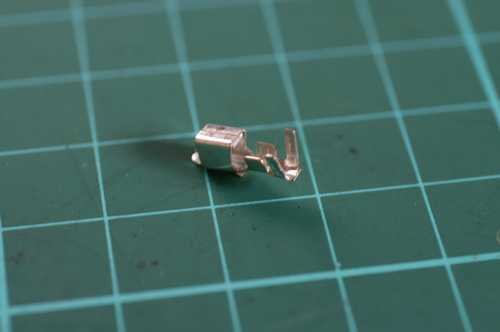

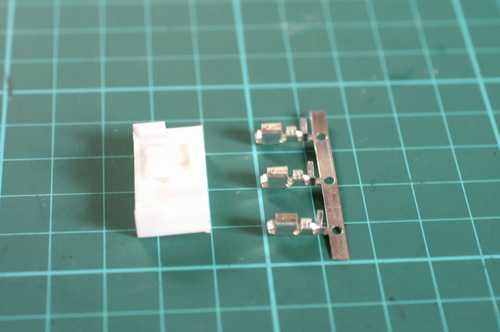

| 上圖:將Molex頭剪除不要的部份，剩下如上圖這樣，放在旁邊備用 |
 |

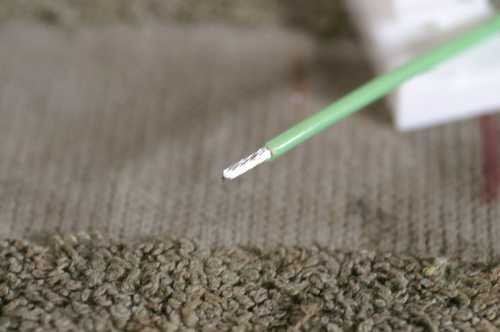

| 上圖:取線材量取距離後，剝除約5mm外皮，準備與Molex頭結合 |
 |

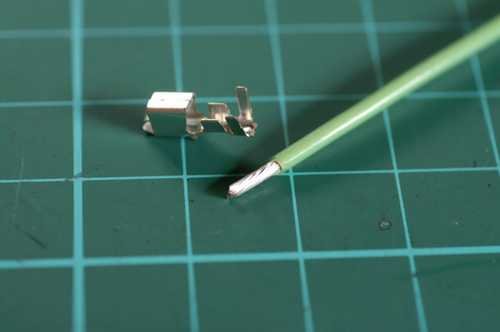

| 上圖:準備結合，我是使用18AWG的銀線當電源，鐵弗龍外皮 |
| 關於Molex頭的接法，若有接線鉗可輕鬆作業，不過我是習慣用焊錫加強接點，所以請看以下 |
 |

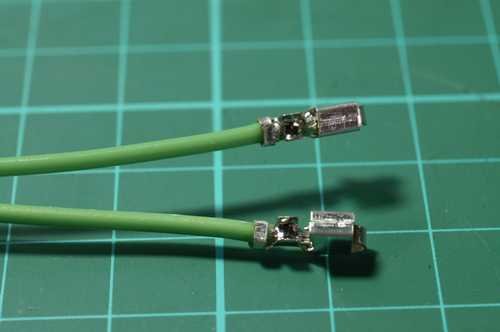

| 上圖:這樣放入Molex頭，然後用少量焊錫融化與線材相接 |
 |

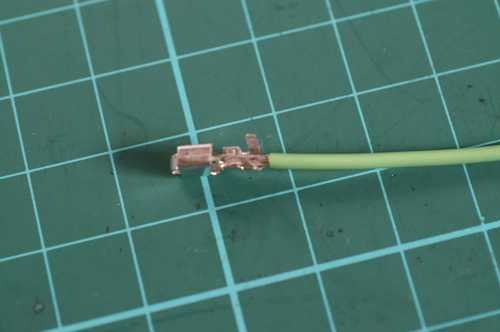

| 上圖:焊完後用尖嘴鉗將Molex頭的下端簧片包住線材外皮，固定 |
 |
| 上圖:完成!! |
 |

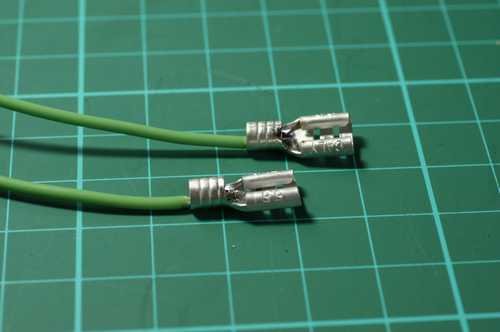

| 上圖:另一端要接往3P電源座的，使用快速端子相接 |
 |

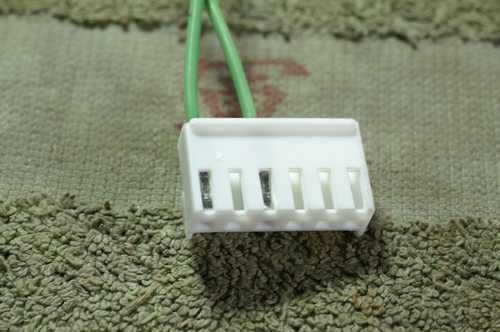

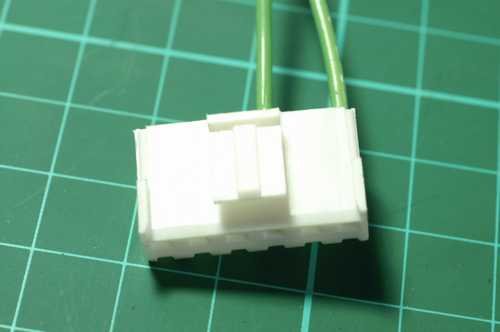

| 上圖:將完成的線插入Molex端子塑膠殼，端子的彈片部份請朝四方洞的地方，按入後會聽到"喀"一聲，這樣就完成了. |
 |
| 上圖:另一端的Molex端子，這線的孔位請參考模組上的N與L腳位 |
 |

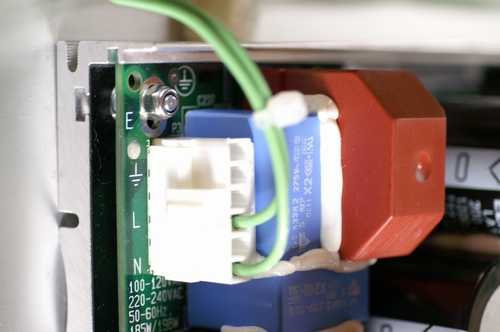

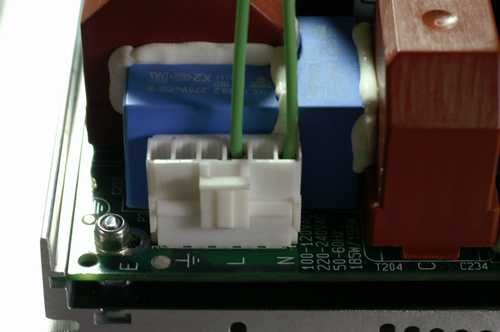

| 上圖:可以看到N與L是右邊數過來的的第一腳與第三腳，Molex頭也是接這二個位置 |
 |
| 上圖:接好了!!另一端接往3P電源座的外側與開關的外側 |
| 讓我們來看看完成的圖片: |
 |

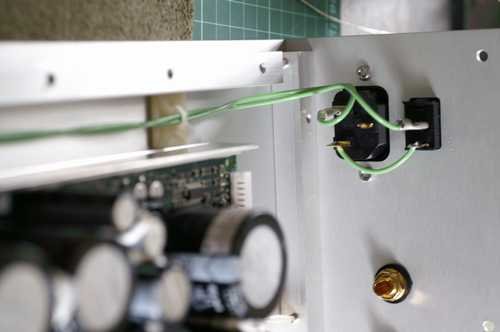

| 上圖:電源的接法全圖 |
 |

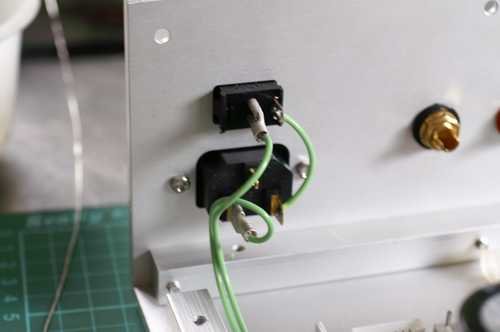

| 上圖:電源插座的接法，內側相接，外側接到模組 |
 |

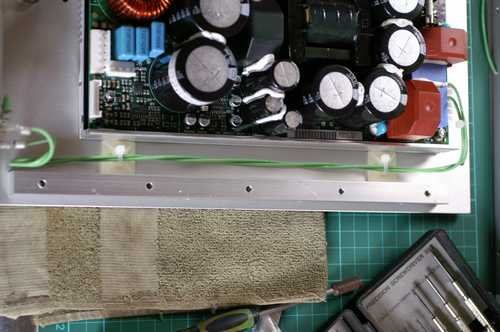

| 上圖:利用整線座來固定線材 |
 |
| 上圖:將線順好，用束帶固定 |

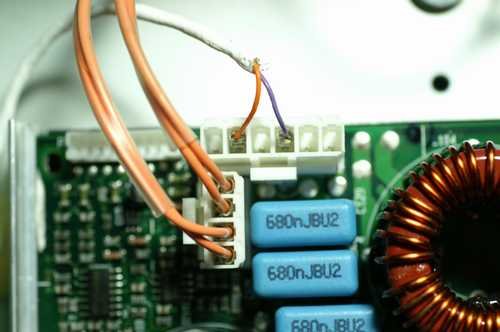

| 接下來我們也要做一條LED指示燈，我們直接取模組上的DC12.8V來點亮LED，要取那邊?請看圖: |
! |

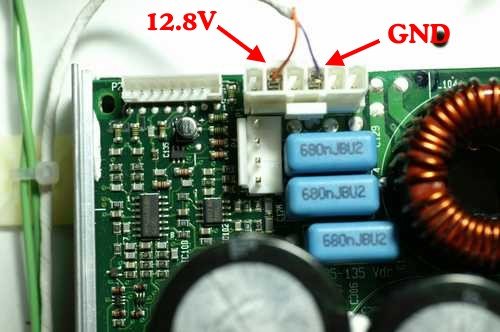

| 找出模組上的DC BUS MOLEX座，由左至右數來第2與第4腳，分別為12.8V與GND，請一定要用Molex頭相接，若是短路有可能會燒毀模組，這部份要非常小心!!在施作前若有Datasheet請確認再確認，注意再注意! |
| 在12.8V的線上我們串一個10K的1/2W電阻，然後接往LED的正極(長腳)，而GND則接往LED的負極(短腳)，我是使用2芯的銀線，一條就可以搞定，與電源線拉一起，一起固定. |
 |

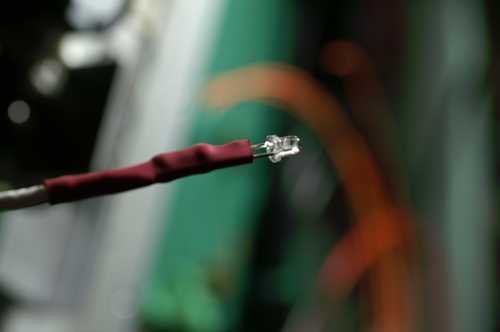

| 上圖:LED與電阻，用熱縮套包起來 |
| 接下來是喇叭與訊號的輸入，讓我們先看喇叭輸出的做法: |
 |

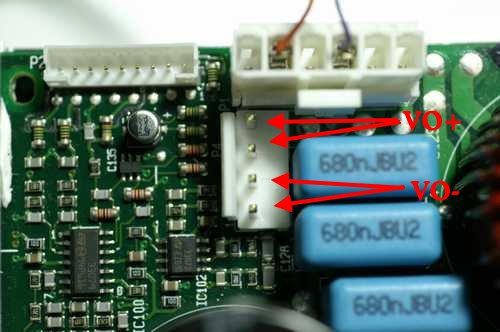

| 上圖:這Molex座為VO+是接到喇叭端子的正(紅色)，VO-為接到喇叭端子的負端(黑色) |
 |
| 上圖:使用Molex頭作好後接喇叭輸出，我使用透明的熱縮管，將線兩兩分開，往喇叭端子結合 |
 |

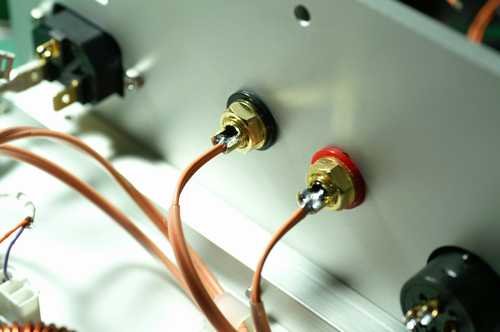

| 上圖:與喇叭端子相接 |
| 再來是訊號的部分，這點比較麻煩，因為有XLR與RCA二種，我們是這麼做的，直接將訊號輸出接往XLR平衡頭，再從XLR取V+和GND給RCA頭，透過一段小2mm銅線將XLR的V-和GND短路，來決定使用XLR或是RCA. |
| 這樣說有些人還不了解，讓我用圖片告訴大家: |
 |

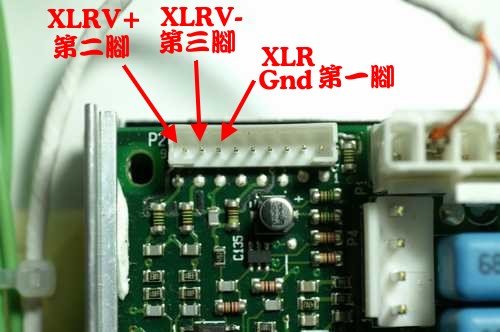

| 上圖:這是模組上的訊號輸入端子，由左至右為V+，V-，和Gnd |
| 目前我們有三個訊號輸入，若是RCA只有2個(V+和Gnd)，所以我們先將XLR接好. |
| 一樣的將Molex頭做好，因為這Molex頭比較小，要多花點耐心，還是很好作的. |
 |
| 上圖:做好的訊號輸入Molex頭 |
 |

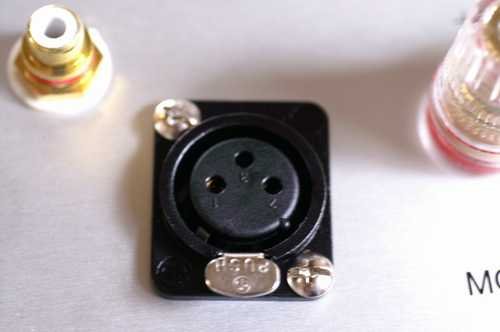

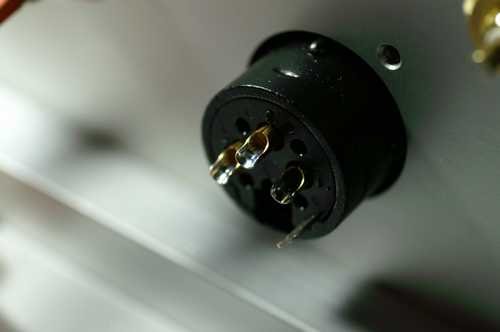

| 上圖:XLR頭，請記住，一地二正三負，Neutrik的頭上面都有編號，請照編號焊接 |
 |

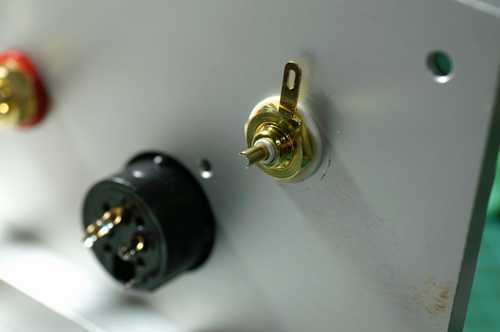

| 上圖:RCA接頭，中間是V+，旁邊的小簧片是V-負端，將RCA的正接往XLR的第二腳，小簧片端接往XLR的第一腳，這樣就OK |
 |

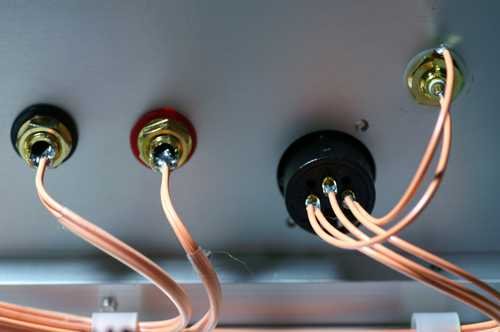

| 上圖:接起來就像這樣!! |
| 到這邊已經完成90%，這時再取一條2mm的單心銅線，將XLR的第一腳和第三腳短路，也就是插在XLR的第三洞和第一洞即可(不用焊接喔~) |
這時已經可以送電測試，當上電時模組上會承現綠燈，代表OK Pass，然後就可以將側板及面板裝好，享受美好的音樂. |
 |

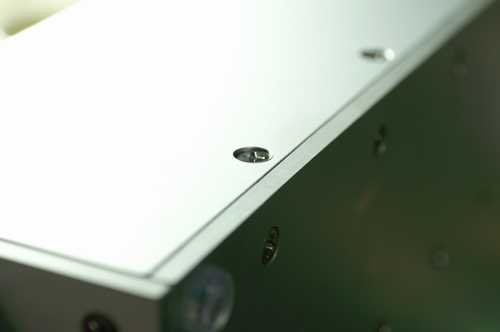

| 上圖:鎖上側板 |
 |

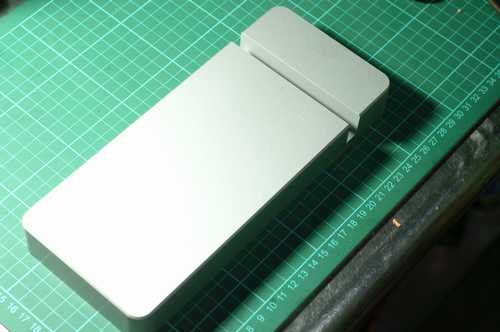

| 上圖:取出面板 |
 |

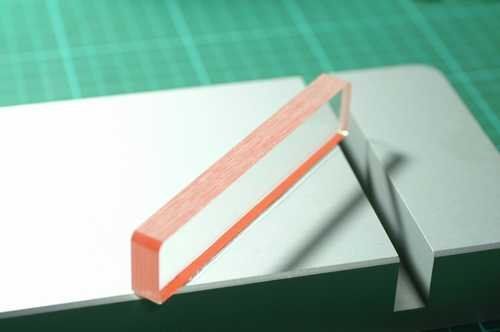

| 取出壓克力飾條 |
 |

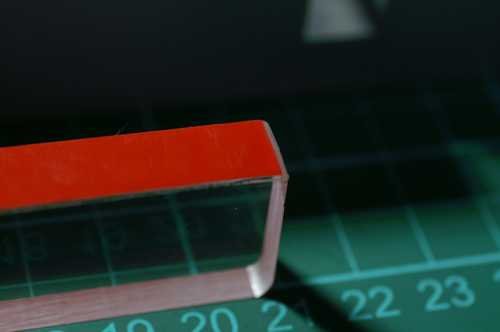

| 轉過來可以看到3M背膠 |
 |
| 上圖:撕開 |
 |

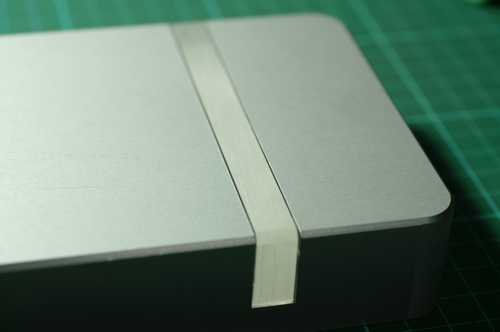

| 上圖:黏合!!!! |
 |
| 上圖:取出有沉頭的連桿，搭配4X20mm的沉頭螺絲，組合，這時用乾淨的布墊著，防止刮傷 |
 |
| 上圖:記得不要一次就鎖緊，應該慢慢的分次鎖，以求調整到最好. |
 |

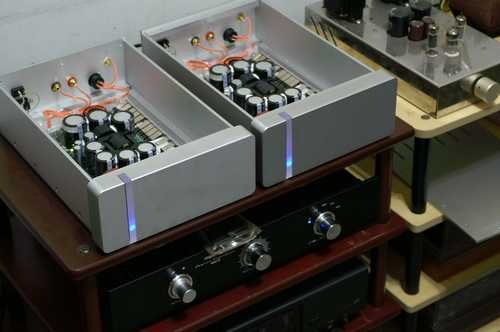

| 上圖:開聲測試，令人滿意!!搭配5687單管的Audionote M7前級，有真空管的韻味，也有大功率擴大機的控制力，棒極了!! |
