MOSFET 2SK1529、2SJ200替代2SK134、2SJ49與試裝機 by Shinn
	在高職時學校上放大電路實習,想必有很多電子科系都有過放大電路製作與音響裝機經驗,我當時也是盲從製作了1部玩玩,後又該實習主任見一群學生在玩裝機私下給了1張電路圖及PCB感光母片說有機會玩玩MOFET,還說聲音粉不錯,且電路簡單零件又少,後那兩片PCB已經將零件裝妥焊接完畢就隨著我從嘉義前往台北與桃園又輾轉搬到彰化工作時間經過17年以上,遲遲未有機會裝機,其中K134與J49已停產超過16年以上,目前只剩下1對是正常的,另1對已經成仙了,在最近工作尚稱空閒之際,無意間得到一個遭雷擊綜合擴大機,其中變壓器未損壞,電源頓時得到解決,心想反正閒閒沒事作,趁放假之際將該擴大機裡面無用電路板一一移除,後將塵封已久電路搬出來準備裝機試試,那要如何解決MOSFET的問題呢?就用站上有售的2SK1529與2SJ200在不考慮聲音可以超越K134與J49前提下,180V 10A 120W的數據優勢下應該可以代用不會有太大問題。
	雖說是電子科但是對以往所學的,經過與電子學無關的工作17個年頭,早就已經忘的一乾二淨了,要從何著手來作替換功率晶體實在是有點困難,幸現在網路資訊發達,就一路把相關資料看一看惡補一下,再有不懂就在討論區發問,並且多到其他網站看看有關設計所定功率晶體靜態電流是設定為多少,所得到的結論是將該功率晶體設為0.1A。
	說了一堆當然還是實作比較重要,但是我沒有數位相機所以用手機照了一些模糊照片

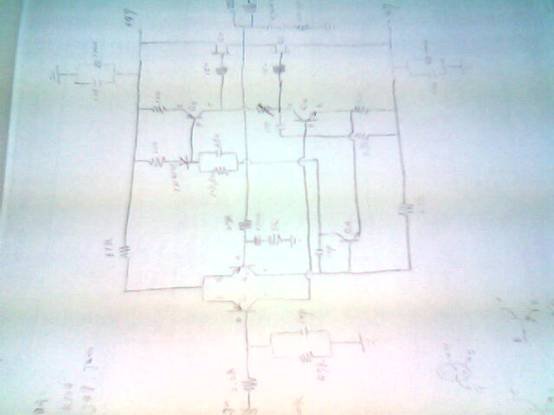

	上圖:由PCB還原的電路圖,果然是非常簡潔的電路,十幾個電阻加上9個電容與7個晶體組成(該電路圖如有侵權將立即移除或有網友知道出處請告知一下),這麼模糊應該沒人看的清楚吧呵呵。

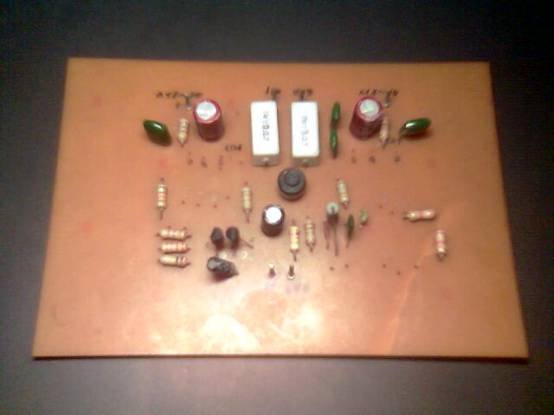

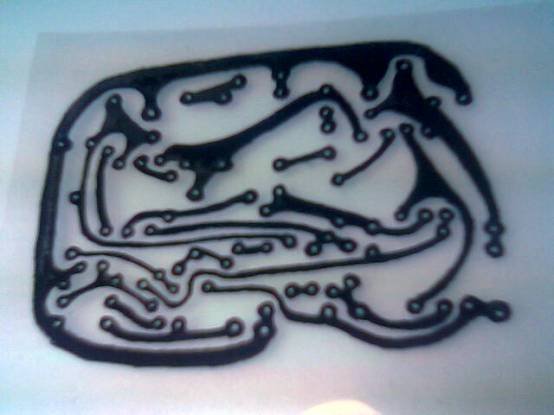

	上圖:PCB板

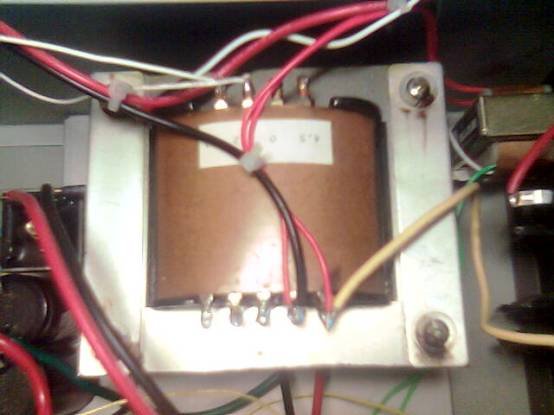

	上圖:無意間所得的變壓器,經過橋整後將所有電路接妥,實際測量約+48_0_-48V剛好合用, (真是太幸運了,這樣好像在播出省錢大作戰)。

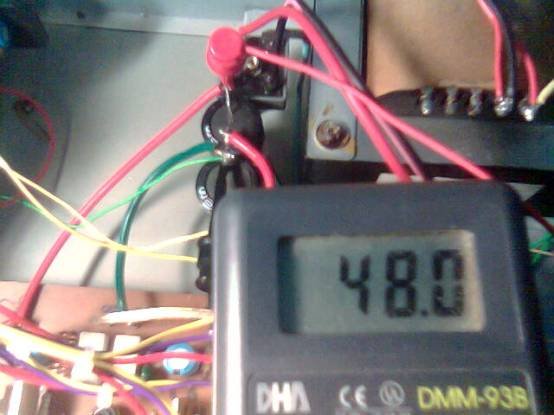

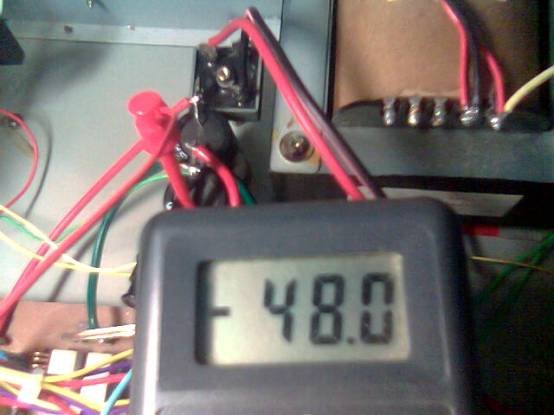

	上圖:量取變壓器的正電壓為48V
	上圖:量取變壓器的負電壓為-48V

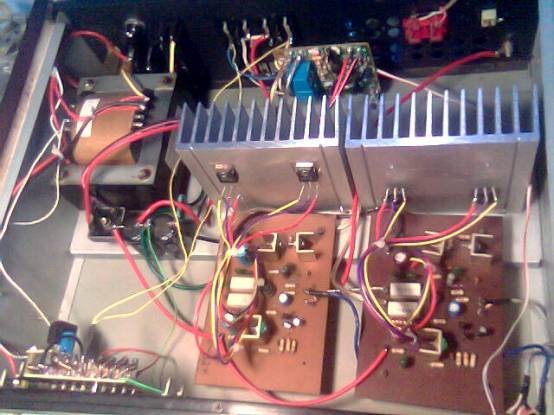

	將PCB固定與散熱片及各線路配置(雜亂無章的配線),因為尚屬實驗性質所以都是用一般非補品的相關電子產品。
	調整代用2SK1529與2SJ200靜態電流,

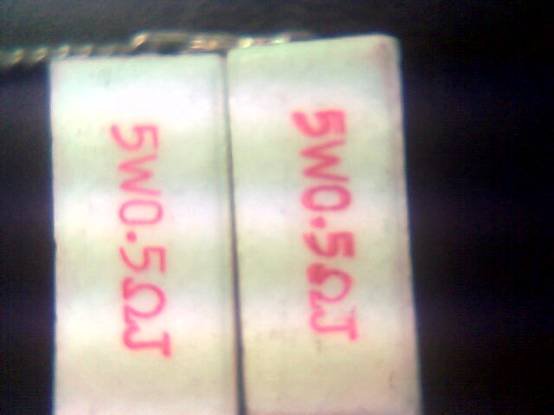

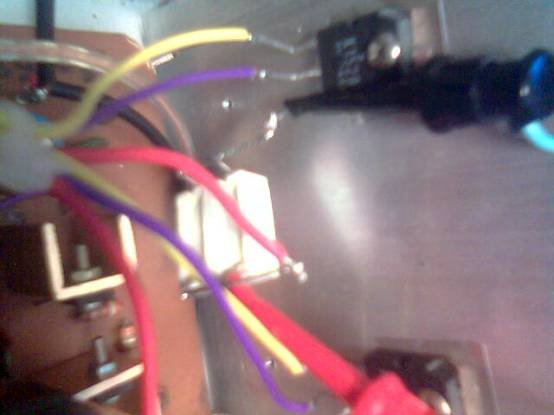

	先行將MOSFET(S極)各串接一個電阻,我是將0.5R電阻並聯阻值為0.25,好像有畫蛇添足但是這樣電阻瓦數會倍增應該比較耐用,後串接在2SK1529與2SJ200(S極)兩端

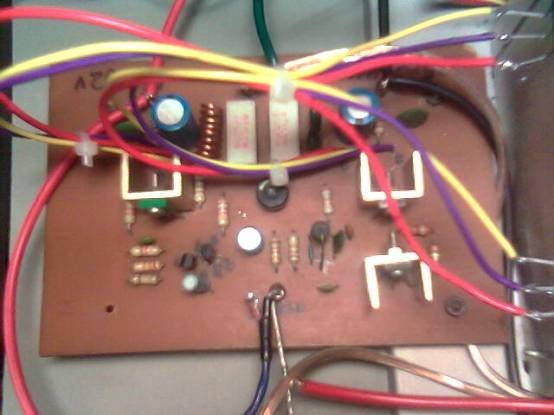

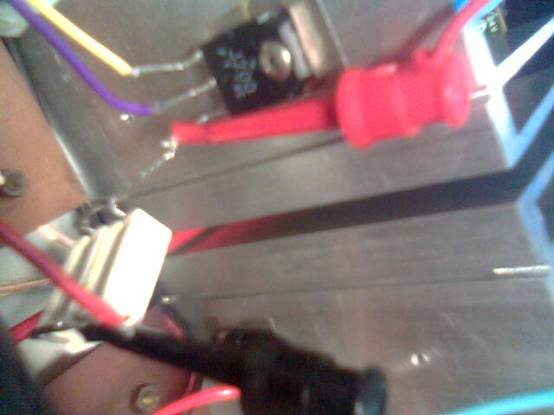

	上圖:另一角度應該會看的比較清楚

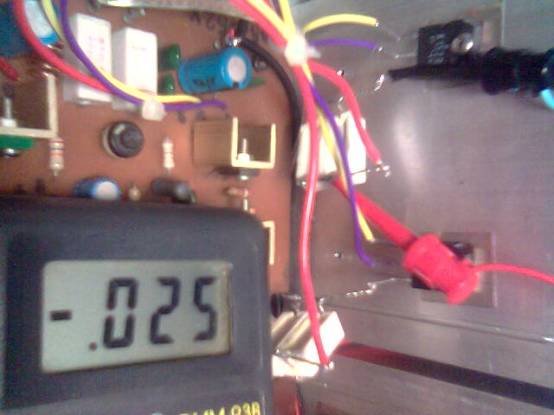

	上圖:然後將靜態電流設為0.1A以V=I*R計算所得0.025V,用三用電表測量0.25R電阻兩端電壓, 再調整VR1使電壓為0.025V後過一段時間暖機後再多調整幾次,以求穩定。

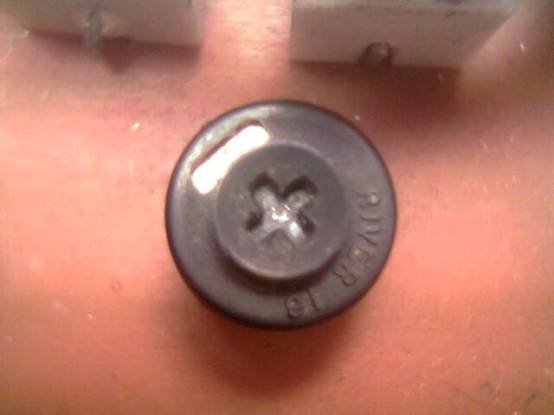

	上圖:原來PCB上的VR1

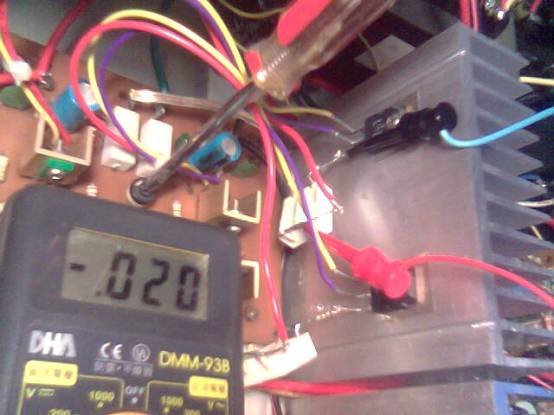

	上圖:同時測量射極電阻的壓差
	上圖:量測另一邊電壓應該不會差太多
	上圖:將0.25R電阻移除還原原本電路

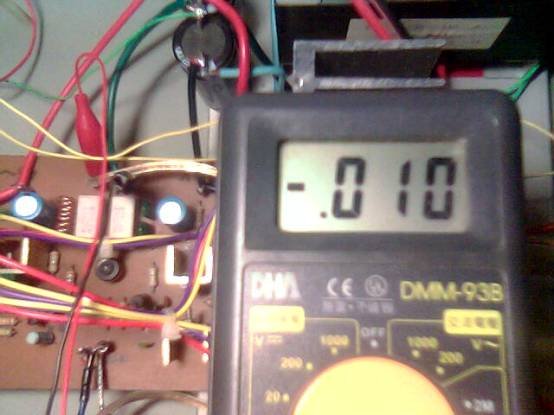

	上圖:再來測量輸出中間電壓我實測二個電路左聲道0.01V右聲道0.017V已經是0.1標準之下。
	上圖:另一聲道,並不會差太多
	上圖:簡單的幾個零件所組成的電路。

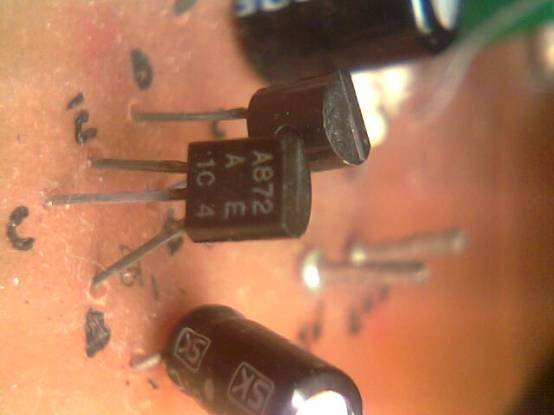

	上圖:A872
	上圖:日立的D669A

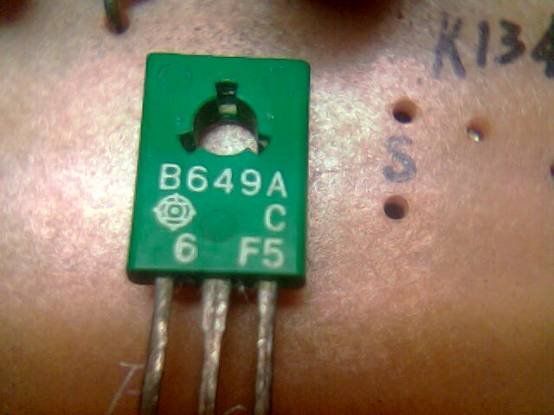

	上圖:日立的B649A

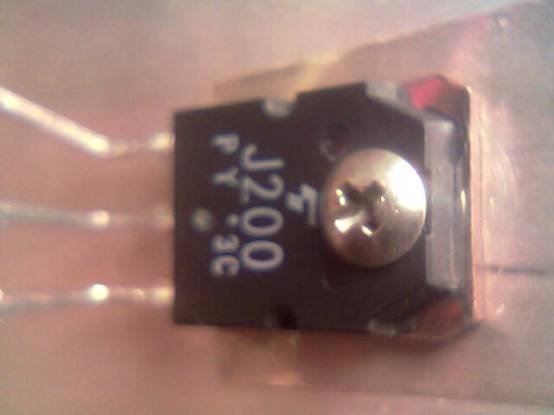

	上圖:這次使用取代原來的Mosfet的2SJ200,聲音是非常好.

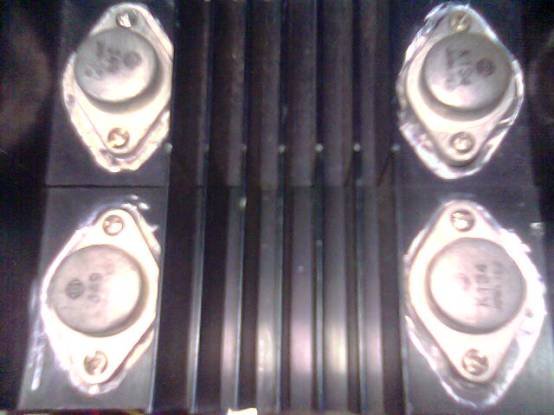

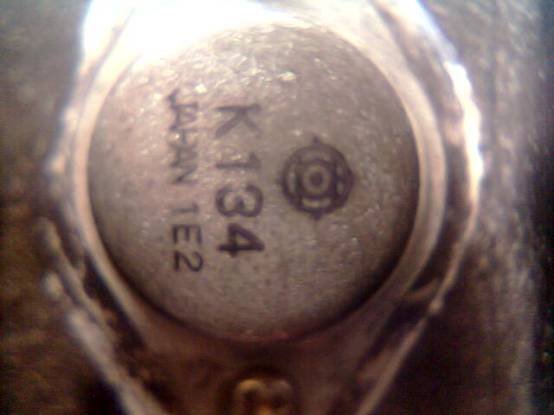

	上圖:傳說中的日立K134

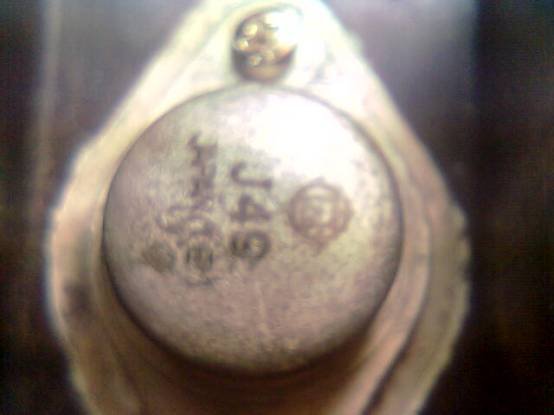

	上圖:傳說中的J49
	再調整就緒後,抱著雀躍的心情,準備接上喇叭試聽,我比較貪生怕死所以我用兩個超低極喇叭上電測試,就算是燒了也不會心痛,在測試完畢後接上平時聽慣了的那對喇叭試聽,試聽後心得應該是要自己親自試過才會有所收穫,而且我是在不考慮聲音超越K134、J49前提之下測試,聽過其實聲音還不錯喔。
	註：小弟第一次試改機器,如各位大大有更好的建議或是我有做錯的地方請給個EMAIL:shinnhui@seed.net.tw
