發亮的時間--DS真空管時鐘裝機重點提示 by hn702906

  • 前言:

  • 這時鐘一開始是由Steven Chen兄所構思及規劃設計,經過長達半年180多天的測試及料件整理,利用單晶片(89c2051)經解碼IC(4028)推動晶體(MPSA42)經由循序掃描的方式點亮NIXIE管來顯示 時:分 ,較傳統方式更能簡化線路,減少裝機時間,並可以透過修改程式來擴充其他功能


  • 圖說:此次真空管時鐘的主角:89C2051單晶片

  • 接下來讓我們一步一步的來將這簡單時鐘做起來,在施工之前,請先備好零件表及烙鐵,清點零件無誤後就可以開工,請先注意以下幾點

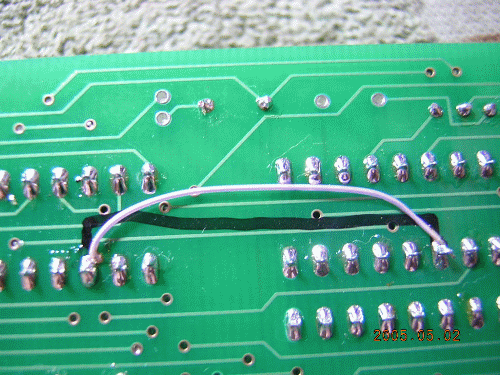

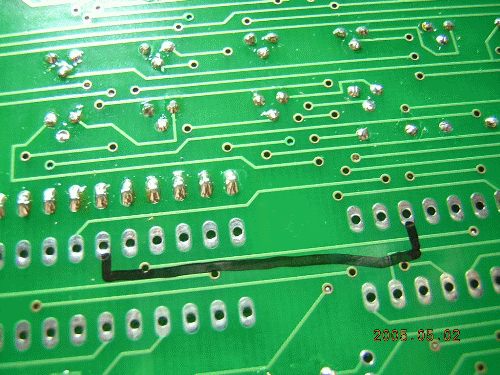

  • 圖說:一開始先翻到PCB的反面,這時會看到Steven Chen兄所細心為大家標示出來需要跳線的位置,從小細節就可以看出來Steven Chen認真的的做事態度

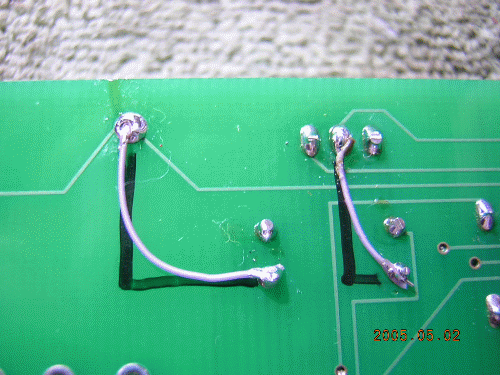

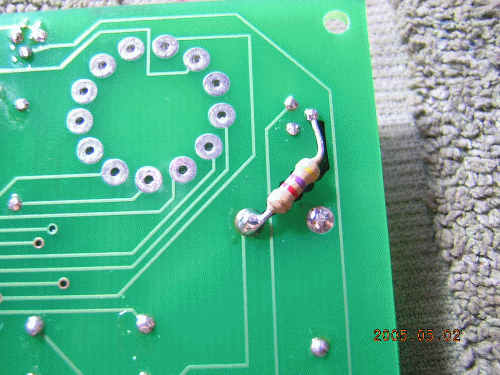

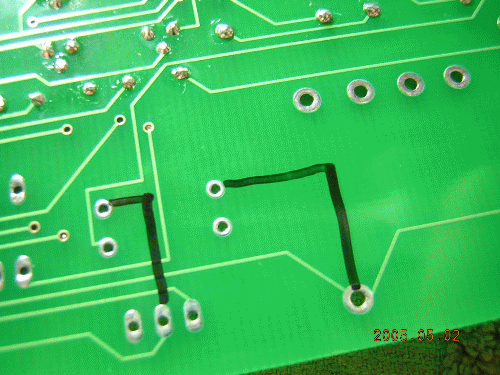

  • 圖說:另一張需要跳線的位置,一筆一筆利用麥克筆畫上的跳線位置

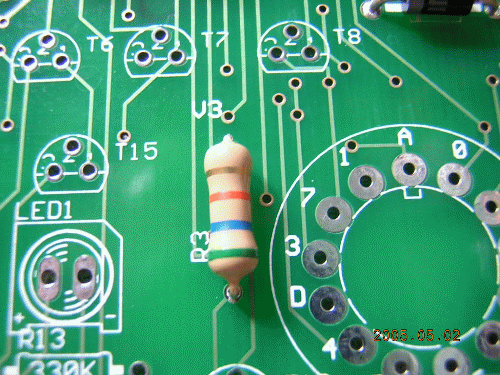

  • 圖說:需要加上4.7K電阻的位置,當然也已經用麥克筆畫好

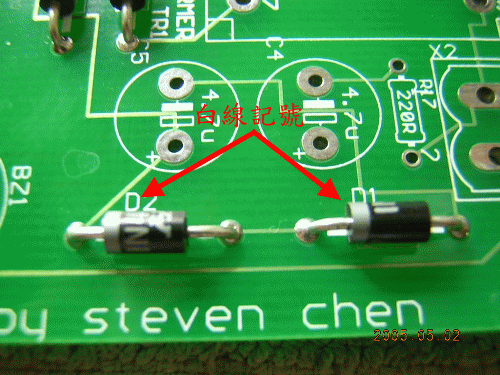

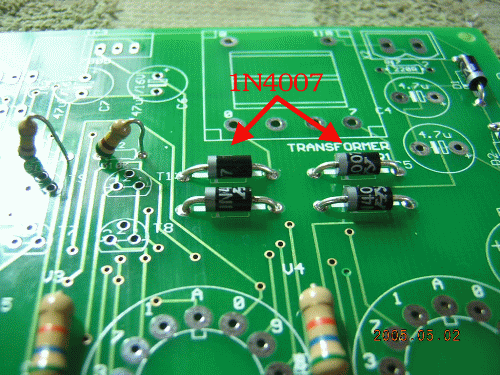

  • 首先,將1N4007裝上,注意二極體的記號位置,必須對準PCB上所印刷的白線


  • 圖說:不懂?看圖就知道啦~^_^~


  • 圖說:焊好二極體後接下來將電阻焊上

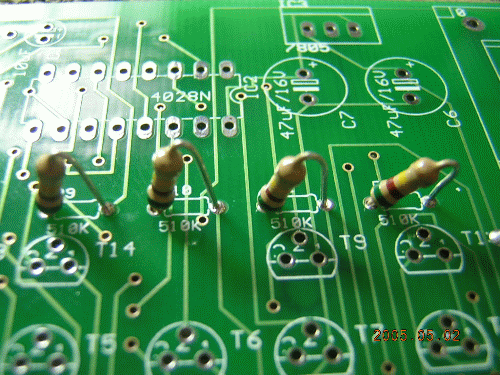

  • 圖說:510K的電阻共有四個,利用直立的方式焊上

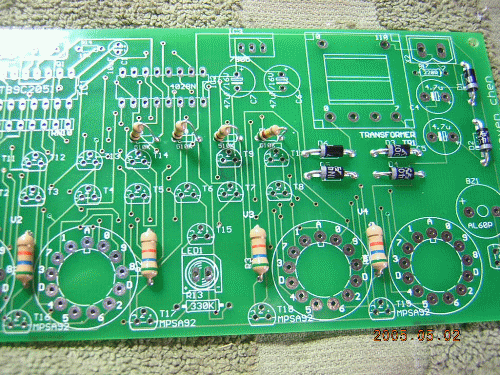

  • 圖說,焊好之後的樣子,電阻零件可以說是很少

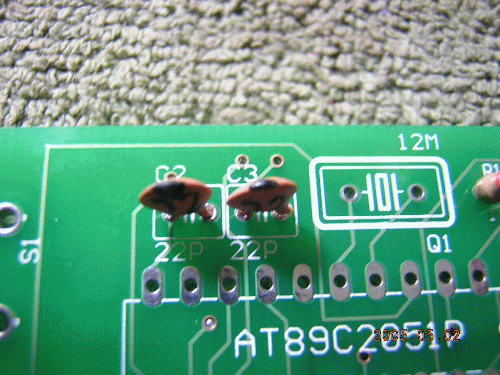

  • 圖說:焊上22Pf的電容(C2和C3),不用分方向性


  • 圖說:再來是輪到點晶體登場,電晶體共有二種,MPSA42和MPSA92,記得與PCB板的印刷面相反焊接

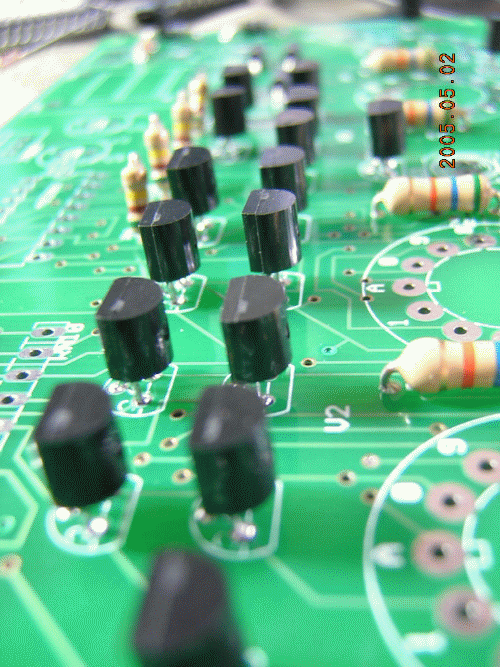

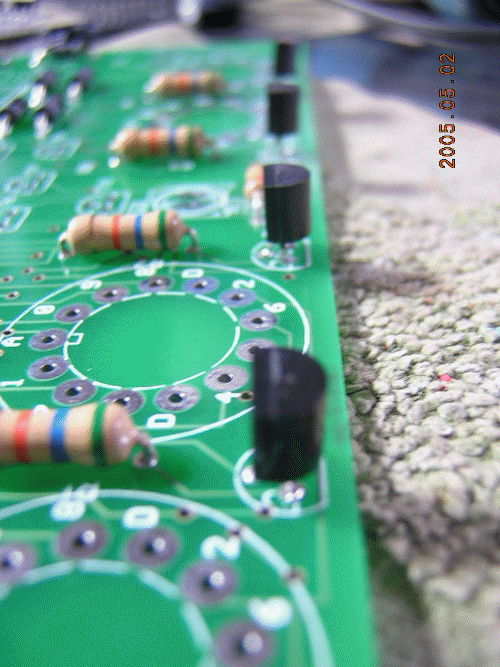

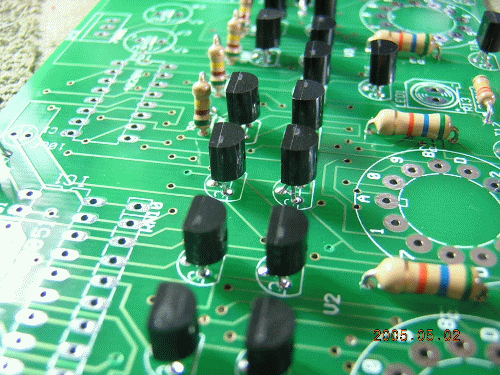

  • 圖說:排排站的電晶體,PCB板上的印刷面與電晶體的印刷面相反安裝

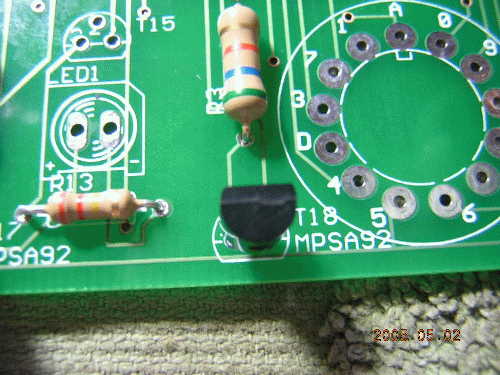

  • 圖說:4個MPSA92安裝方式,一樣是與PCB的印刷相反


  • 圖說:完成了晶體的安裝,在安裝晶體的時候,請記得不要讓烙鐵接觸晶體過久,以免燙壞晶體

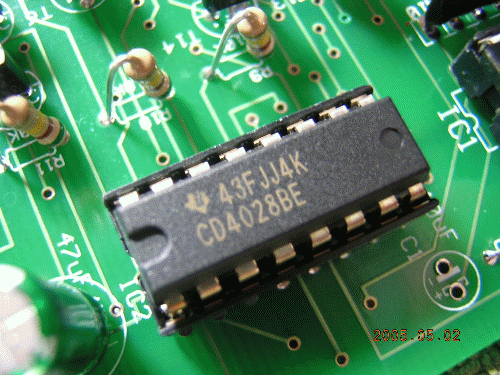

  • 再來是安裝IC座,先固定IC座在PCB上,焊好後插上IC,請注意缺口必須與PCB上的印刷一致

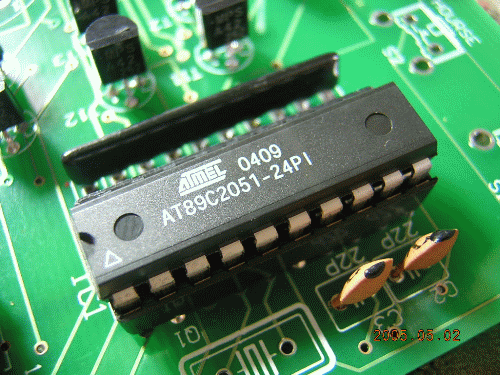

  • 圖說:安裝了89C8051單晶片IC,先將IC座焊好在PCB上後再插上IC,一樣請注意缺口方向,在8051旁的是排阻,先焊上也沒問題


  • 圖說,焊好後利用零件包中所附的OK線將跳線補上


  • 圖說,IC的跳線也別忘記喔~

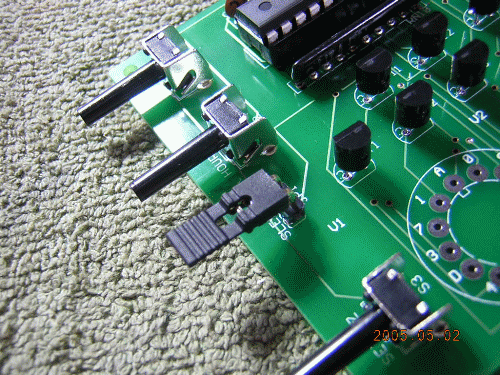

  • 圖說:將開關及JUMP一併安裝上去,JUMP的功能是取決是否要啟動休眠Option

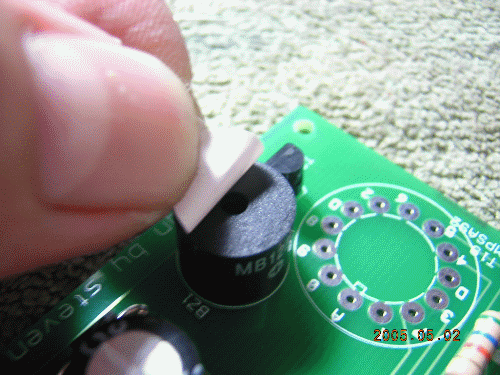

  • 圖說:蜂鳴器的上面膠紙記得撕掉

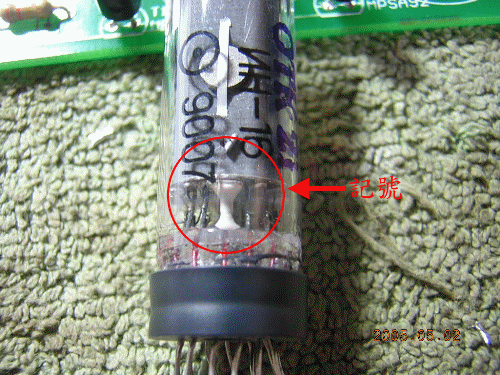

  • 圖說.真空管第一腳的記號處,必須對著PCB板上的"A"地方

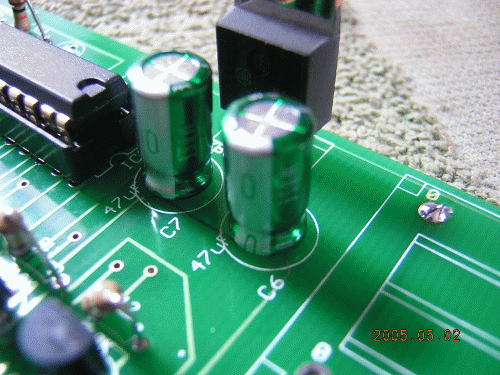

  • 圖說:安裝較高的電容,上圖是小弟自己加上的Nichicon MUSE音響級電容,不知從何時開始,裝套件若不來這麼一下,好像與"發燒"這二字溝不上邊~

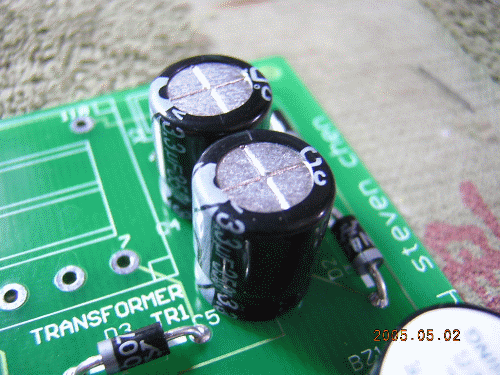

  • 圖說:安裝3.3uf的濾波電容,再來將插板式變壓器安裝上就大功告成~


  • 至此,相信大家可以享受到真空管時鐘的發亮威力,隨著氖燈的一明一滅,諸位看官有無體驗到自己親手打造滿足感^_^~

  • 後記:

  • DS真空管時鐘是一套非常簡單的真空管時鐘套件,正確的設計架構,簡單易做的零件配置,加上鬧玲功能,讓此套件在一推出就受到熱列的回響,DS此次將套件備料130套
  • 另外截至目前為止,備管也正在運送過程當中,讓許多用家可以無後顧之憂(雖然這管子不太會壞,套件的原形機工作了半年之久,目前還正常的使用當中.)

  • 我們所希望的,是讓各位不必經過冗長的等待過程,就可以馬上滿足自己動手的慾望,也就是說,DS將面臨的是龐大庫存壓力,但看到每套順利裝起來工作的時鐘,以及大家肯定的聲音,這一切將會值得

  • 來吧!!打造屬於自己發亮的時間,就趁現在!!
