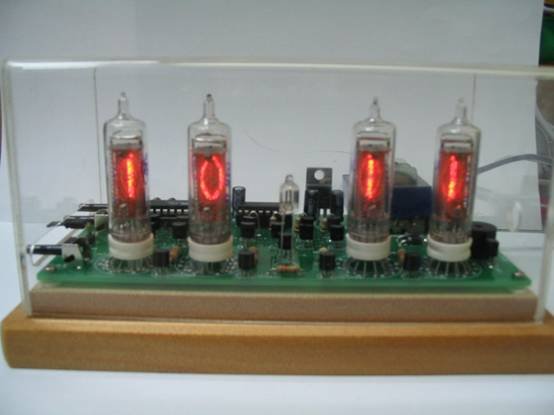

再現nixie數字管的光輝
by Steven Chen |
|
|
|

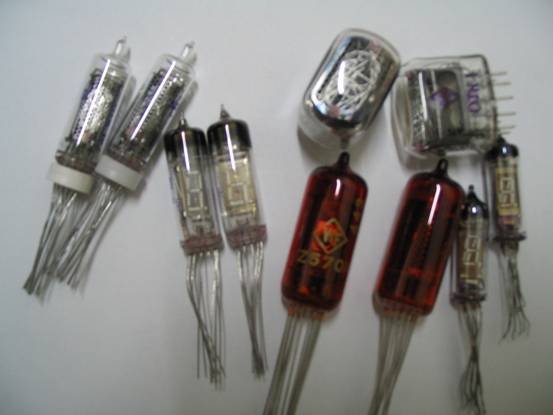

- 好早之前在ebay上閒晃時,就已發現NIXIE管的魅力,但都一直無法提起興致來製作,直到友站推出NIXIE管時鐘的套件,才發現還是有很多同好喜歡NIXIE管.

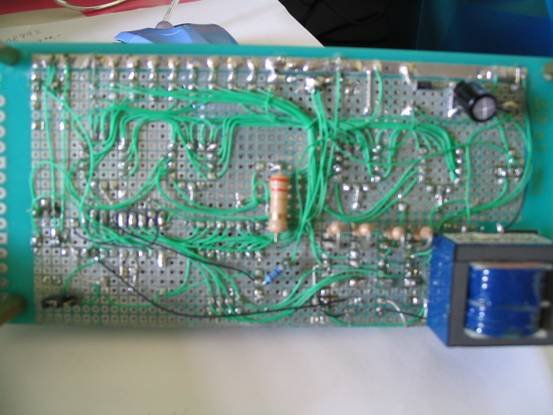

但由於友站的套件採用標準的TTL IC等組合邏輯,來設計.不但顯示線路複雜(推動晶體多)且焊接過程更是一件極耗費眼力的工作.(小弟也裝了一套).
|
|
- 在一次聚會中的閒聊,小弟自告奮勇的告訴站長大大,想設計一套較簡潔且功能較多的NIXIE管時鐘套件, 預計使用單晶片控制,採用循序掃描方式來簡化線路及降低裝機的難度.但前提是不能趕時間.因為平日工作也較為繁忙.
這個NIXIE管鐘的套件計畫.(從提出計畫到套件出生,總共費了近半年的時間)耗費了不少時間,從電路的構思,程式的撰寫,除錯.電路板到外觀機殼的試製等等,只希望能有最佳的成品呈現.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 工作原理:

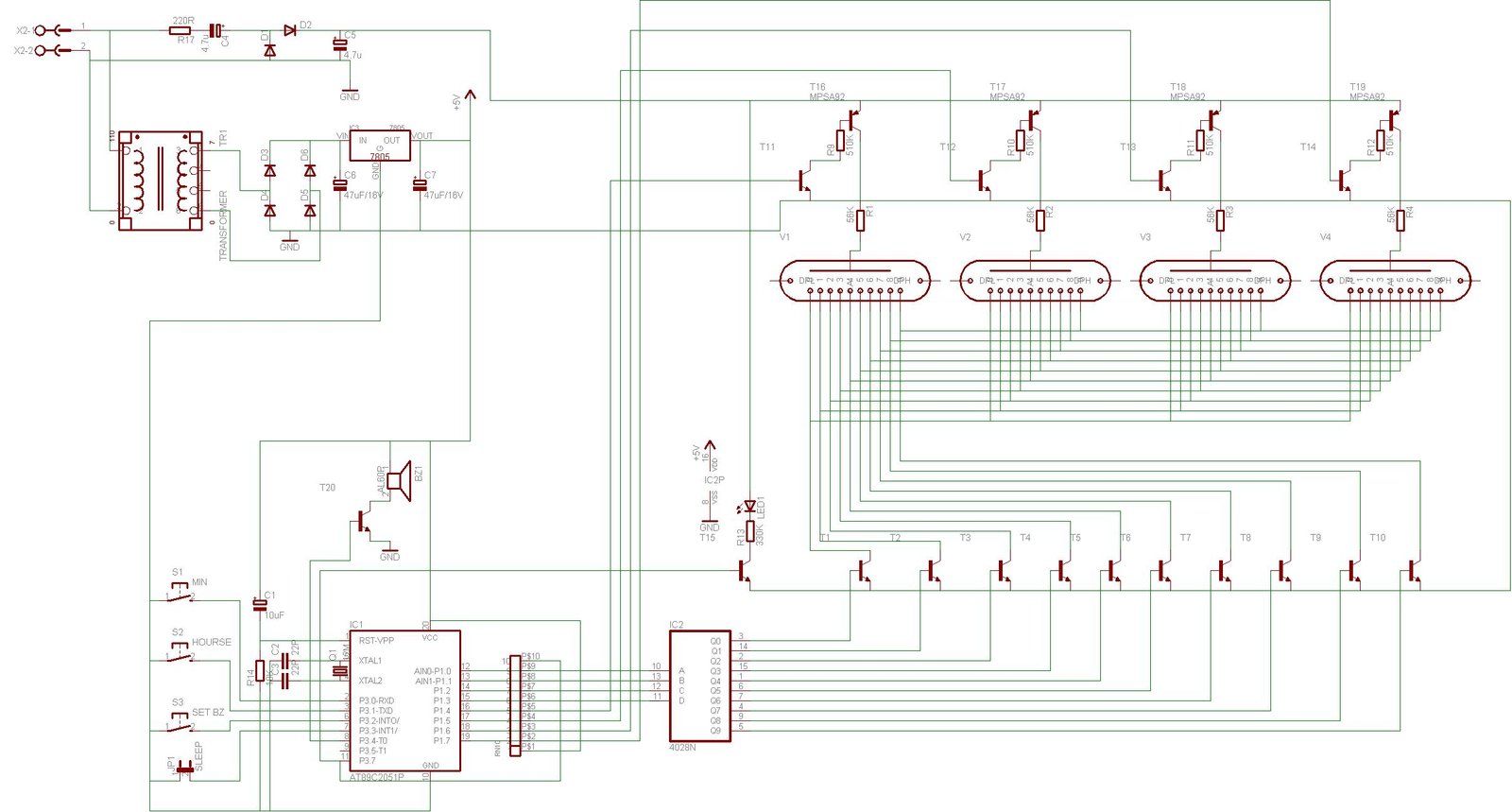

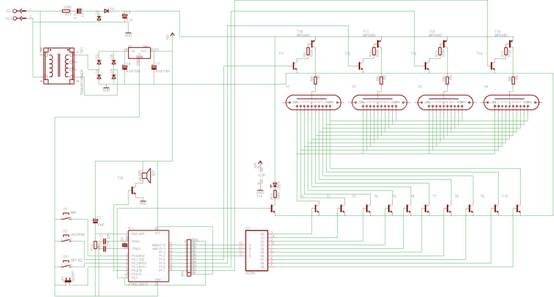

本NIXIE管時鐘,採用單晶片(89c2051)經解碼IC(4028)推動晶體(MPSA42)經由循序掃描的方式點亮NIXIE管來顯示
時:分 ,較傳統方式更能簡化線路,減少裝機時間,並可以透過修改程式來擴充其他功能
- 功能:
本機計時方式採用24小時制計時,並設有鬧鈴時間,及休眠JUMP選擇等功能.
|
|
|
|
|
|
- 裝機步驟:

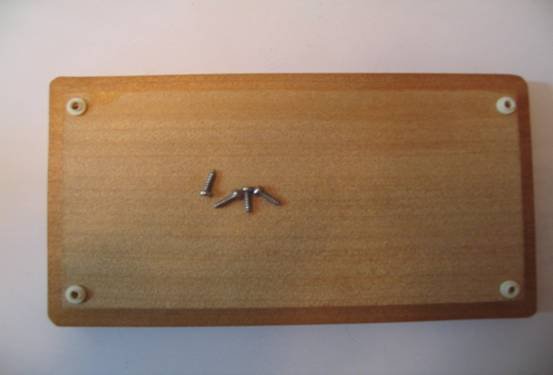

- step1:先將PCB固定在木製底板上,鑽出定位孔,方便最後時的組裝
|
|
|
|
- step2:由較低的零件先組裝,二極體請注意極性.
|
|
|
|

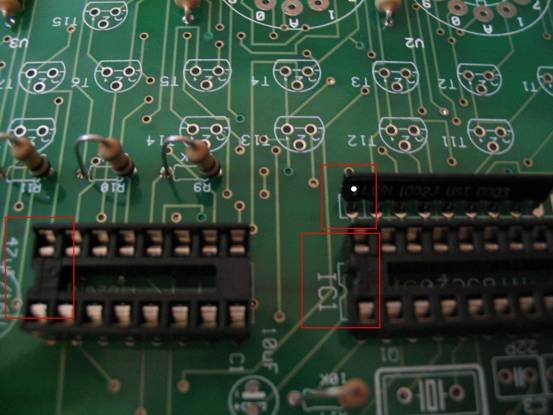

- step3:依序焊接IC座,及排阻(請注意方向)IC做的缺口要和PCB板上的一向,排阻的第一PIN(白點處),要與PCB標示一致.
|
|
|
|

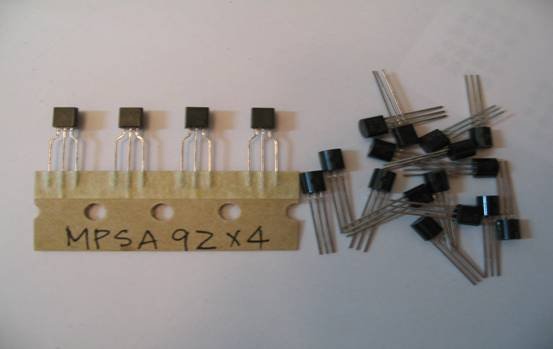

- Step4:焊接電晶體請注意電晶體編號,MPSA92(紙帶包裝) PCB板上有注明,無標明編號的電晶體都是MPSA42(共16只)
|
|
|
|

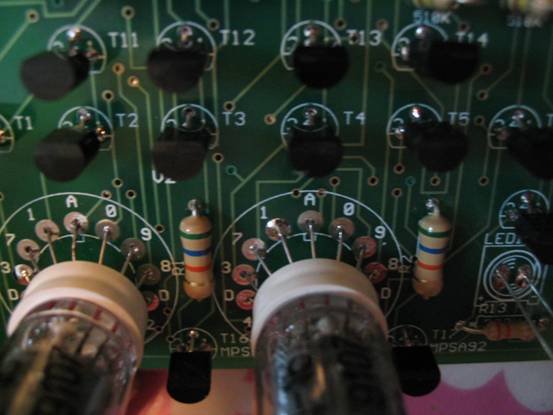

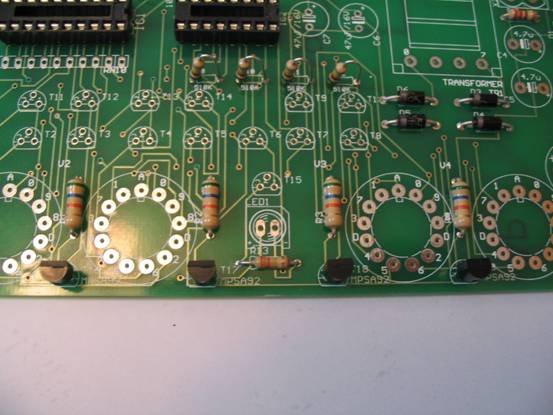

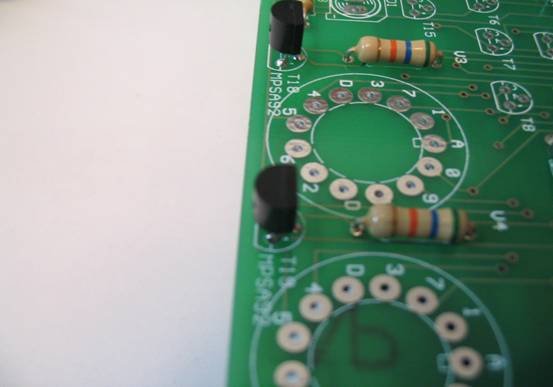

- 圖說:NIXIE管旁為MPSA92晶體,共4只(電晶體標示符號與實際晶體相反)平面向上
|
|
|
|
- 圖說:MPSA92電晶體近照,注意全部PCB上標示電晶體的方向與實際裝機時是相反的
|
|
|
|
- 圖說:MPSA42電晶體近照電晶體標示符號與實際晶體相反)即平面向右
|
|
|
|

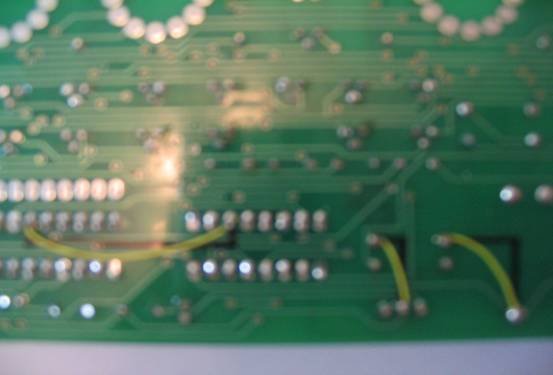

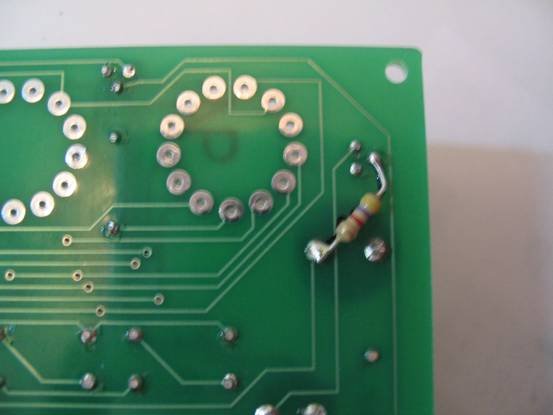

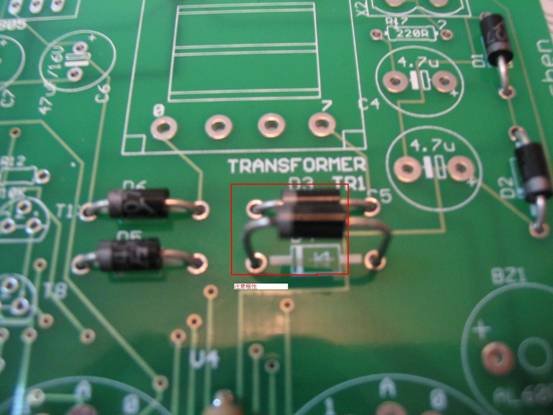

- step5:因layout時的疏忽,PCB必須補3條跳線,及1只4k7電阻(出貨時PCB板已用黑色簽字筆標示出來,並附上一小捲OK線),電解電容焊接時請注意極性(長腳為正極)
|
|
|
|
|
|
|
|
|
|
|
|

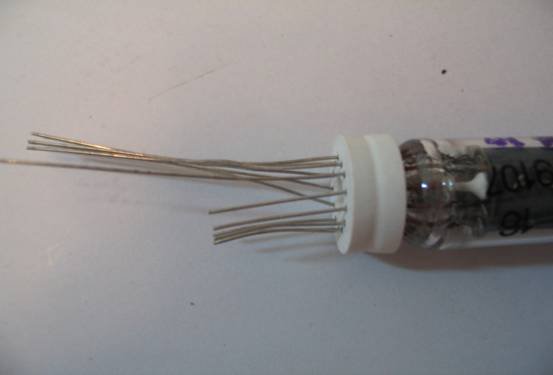

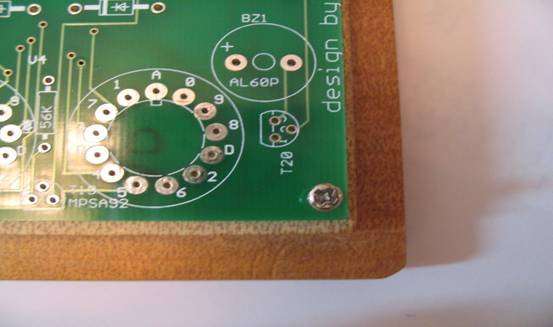

- step6:NIXIE管的焊接,NIXIE管有一白點記號,這點是NIXIE管的陽極(A),需焊接於PCB板的A點處.
|
|
|
|
|
|
|
|

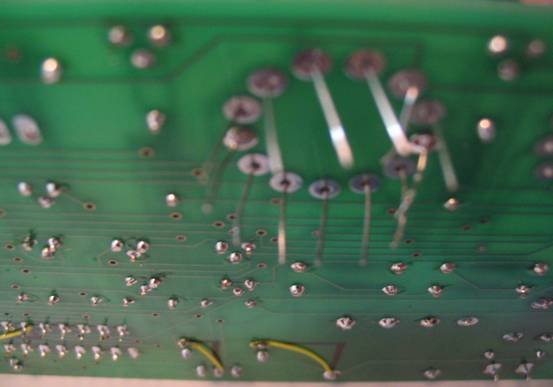

- 圖說:先焊好兩個接點,調整好位置後在焊接全部的接點.
|
|
|
|
- 圖說:全部NIXIE管焊接完畢後,再依最佳位置焊接計秒的霓虹燈泡.
|
|
|
|
- Step7:組裝外殼,將內附小白豆,放置於木製底座上,並將焊接完成的PCB板固定於底座上
|
|
|
|

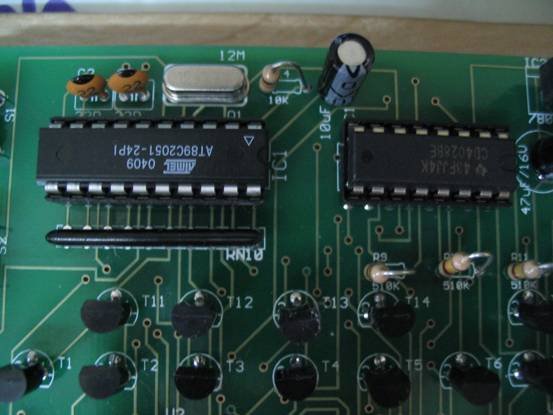

- step8:裝上89c2051及4028,注意IC的接腳.圖說:IC的接腳必須正確.
|
|
 |
|

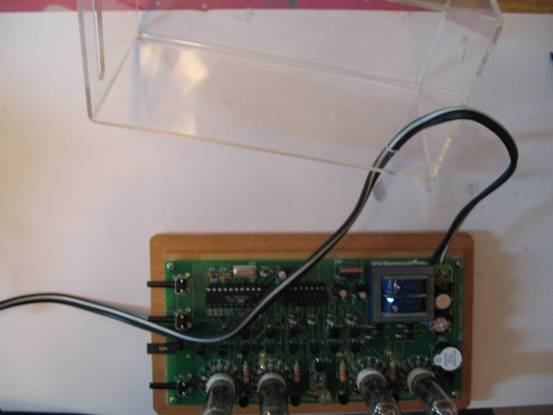

- Step9:接上電源線前,必須先將電源線穿過壓克力罩的電源線孔
|
|
|
|

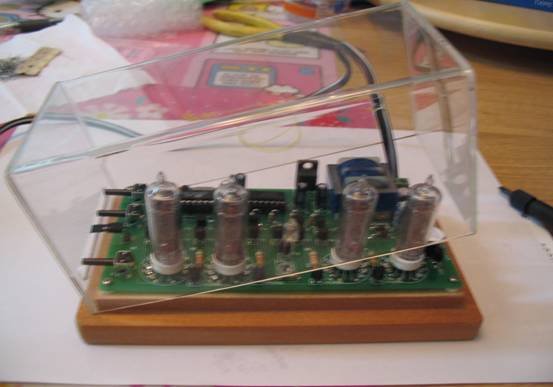

- step10:裝置壓克力罩需先由左端調整按鈕處蓋上後,再一面拉出電源線一面蓋上壓克力罩
|
|
|
|

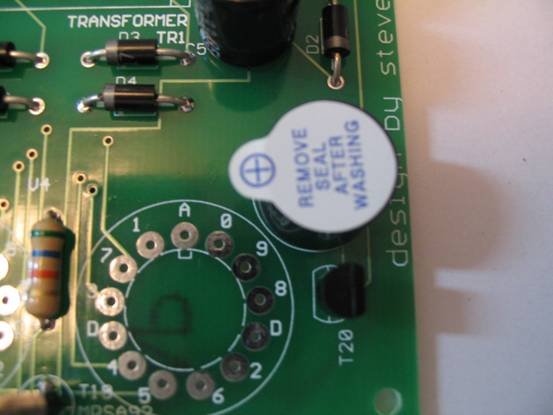

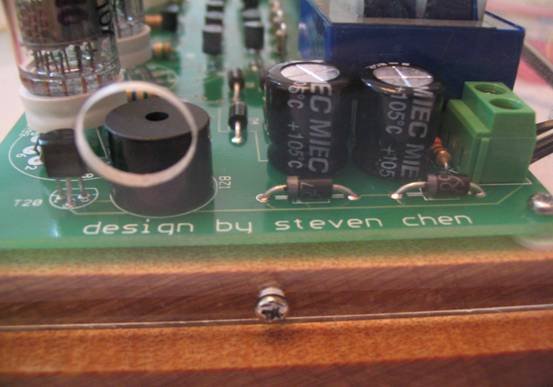

- 圖說:鎖上壓克力罩固定螺絲,注意必須先將壓電式蜂鳴器的保護紙撕開.
|
 |
|
|
- 使用說明:
本NIXIE管時鐘,採 24時制時間顯示
功能計有
- 1. 休眠/常亮JUMP功能選擇(JP2)
- JP2 ON 時,常亮功能,NIXIE管常亮
- JP2 OFF時,休眠功能,NIXIE管,點亮計時5分鐘後(程式控制,USER不可調),自動熄滅,可延長NIXIE管壽命,此時僅有計秒的霓虹燈泡,隨秒計明滅,但正點及鬧鈴鈴響及時間調整(按任意鍵)時,自動點亮.5分鐘後再度自動進入休眠.
- 2. 一組鬧鈴時間(S3)
按住S3進入鬧鈴時間調整模式中,同時按住S3及S1(分)或S2(時)即可調整鬧鈴時間,鬧鈴動作時,可再按一次S3鍵,即可暫時關閉鬧鈴鈴響(下一個鬧鈴計時依然繼續),將鬧鈴時間設定在24:00時,可永久解除鬧鈴功能!!!!
- 3. 時間調整
按S1(分)或S2(時)可調整NIXIE管時鐘現在時間,按一次累加一次時,分.
|
|
|
|
|
|
真空管時鐘於4/28日開始上架.每套2600元,只備料130套,售完即不再供應 |
|
|
