OP隔離罩實測報告

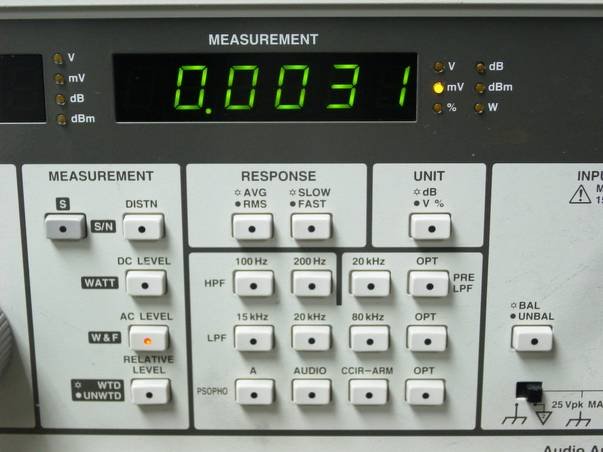

	Permalloy OPAMP金鐘罩 先前受不良朋友人陷害,拿到了一個 Permalloy 合金的罩子,說要拿來做隔離音響的材料,要我試試,於是我就順手拿了回家玩,隔幾天那位不良友人,問我使用如何,我告訴他滿好用的,很不錯的隔離罩,沒想到那不良的xx居然要我幫他寫一份測試報告,真的是交友不慎,尤其還是從小學就開始認識,上輩子欠他的這輩子還債…=.=. 首先我選用了公司的儀器校正室的 PANASONIC 7723B,它具備了失真儀 、信號產生器、交流雜訊計、直流電壓計….等多項功能,他本身儀器雜訊很低,如下附圖1,那是將雜訊計的輸入端短路,所量測出來的數據,只有0.0031 mV. 附圖一:

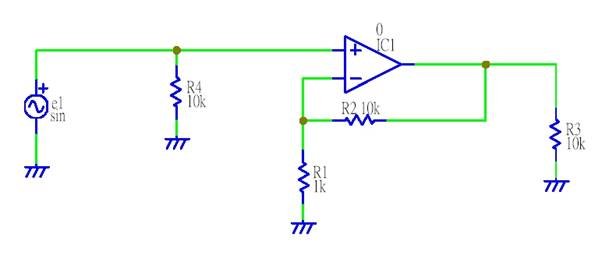

	因只要測試其金鐘罩的效果,我自己做了一個簡單的十倍放大線路線路(如附圖二).,我胡亂兜的電路板(附圖三).

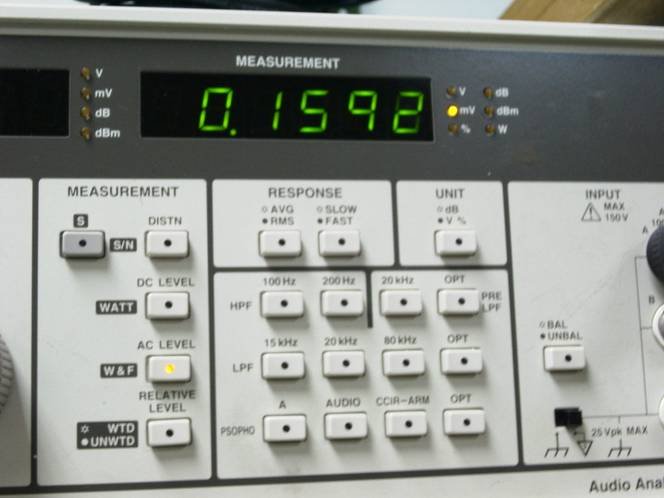

	我選用了BB的OPA 27GP來當放大,然後把輸出接上10K負載,輸入端短路,量測出來數據為0.1592mV(附圖四),

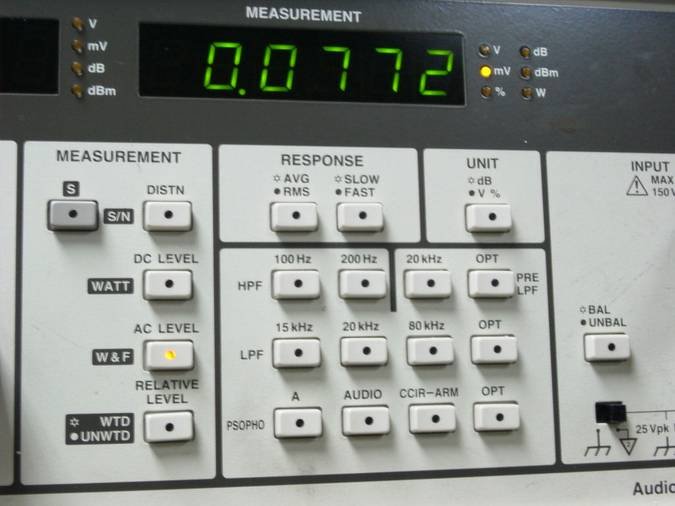

	然後我是了兩種隔離方式,一種是像貼銅箔膠帶的方法,一種是用合金隔離罩完全罩住,沒想到測試結果頗令人意外………… 首先先試貼銅箔膠帶的方法,但是是用Permalloy合金來貼,像穿鐵布杉一樣(附圖五),雜訊量測出來約0.1290mV , 比原來的0.1592mV 低了約0.0302mV左右 , 大約降低了19%,顯示出鐵布衫的穿法是有其用處. 再來試合金隔離罩(附圖六),一樣是輸入端短路,輸出端接10K負載,測試條件不變,結果很令人驚訝的,儀器量測出來只有0.0772mV , 唉….呀….!不信邪,再測試一次,0.0771mV(附圖七,八)….比原來的0.1592mV 差了0.0821mV ,降低了快ㄧ半,沒想到小小的ㄧ個罩子,居然有效果,雖然價格不便宜,但是還滿值得一試的!

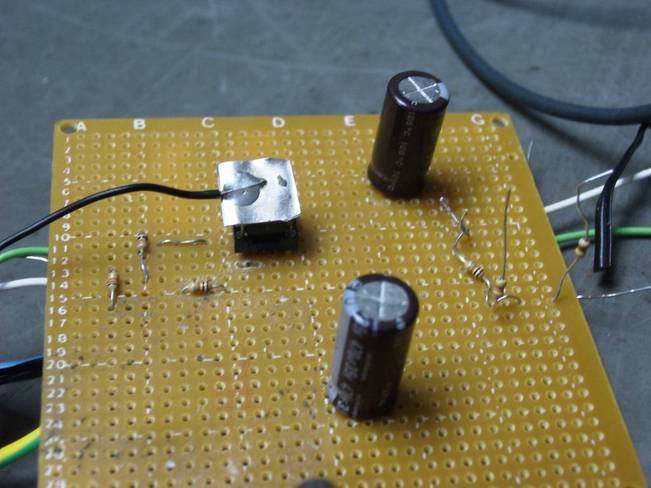

	附圖六用Permalloy合金來貼

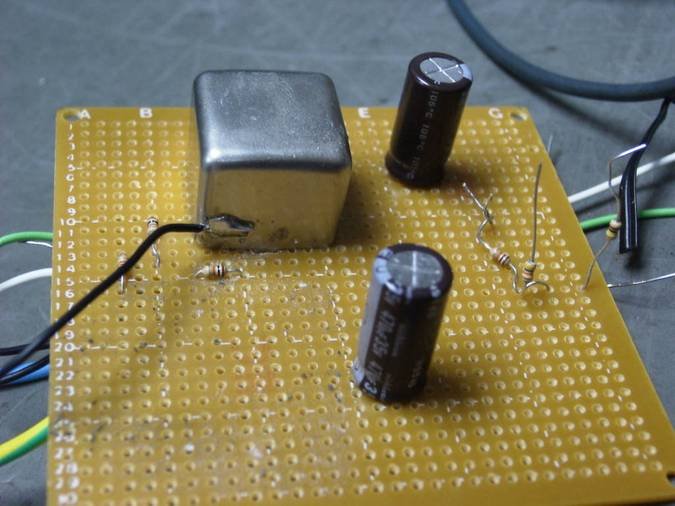

	附圖七合金隔離罩

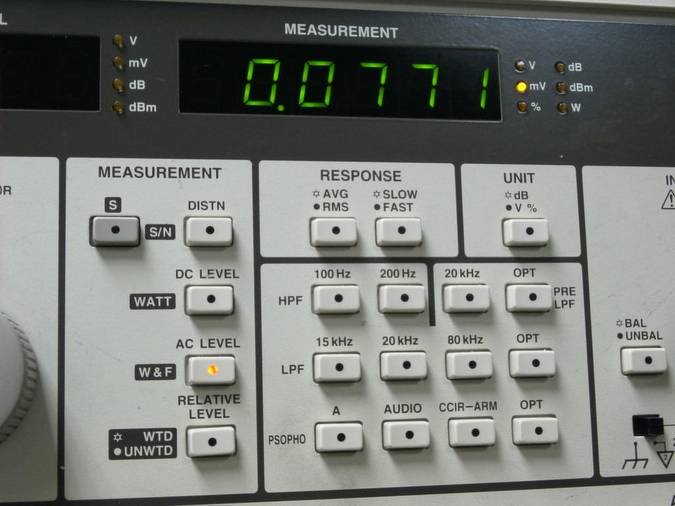

	附圖八比原來的0.1592mV 差了0.0821mV ,降低了快ㄧ半
