Pure
Clock裝機報告 By 台東人
-
不知是否太閒，閒到被人抓來寫裝機報告，呵呵~~~~！
不過！說真的，這玩意兒還真是讓小弟等了足足年餘呢！
記得小弟在網路上第一次知道Reclocked這玩意兒時，曾手工以最小塊的洞洞板做了一份，當時在DiyAudio所討論的XO2，改裝在一部不知名的國產CD Player上。改好後，所發出的音色，著實讓小弟驚訝不已！整個音色變非常凝聚，完全沒有原本鬆散浮散，背景變深也變黑，尤其形體變得更明顯、更漂亮了！
-
可惜過沒多久，被一位遠住台中的“長者”，來台東遊玩時，給高價A走，帶回台中去了！
後來也曾再製作DiyAudio上所討論的XO3，及PRBS戴兄所發表的Reclocked電路，也在年後搬家時，不知去向了，可能於整理物件時給丟了。
-
言歸正傳！由於這是小弟的第一次寫裝機報告，若有不足之處，,且照片照得不是很漂亮，稍有模糊，還請見諒囉！
-
這次小郭兄請阿仁幫忙LAYOUT的PCB，還真是漂亮，而且幫大家所準備的板上零件，也相當發燒呢！感謝小郭兄的辛勞，謝謝！
-

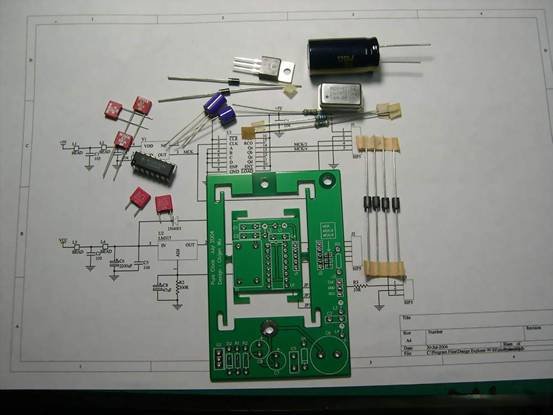

收到PCB及板上零件時，請先下載印列一份電路圖，檢查一下是否有缺件，若有！記得，請不要找小弟，請找小郭兄！
-
另圖片中的XO，並不在這次小郭兄所幫忙準備的板上零件，且這次團的TCXO，也不包括11.2896Mhz這顆XO，所以這是小弟另外找來的國產50PPM TQG CLOCK X。
-

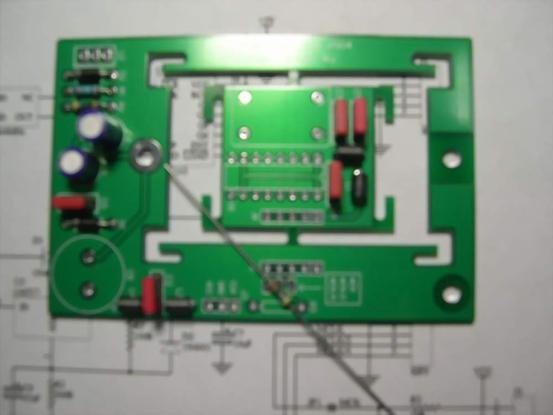

接下來，一樣比照一些DIY網站的做法，先將最低的零件先組裝完成，但需注意的是R3這顆電阻，請先不要裝上。由於計算除頻的分接點，LOYOUT的有點過寬，且剛好在R3及連結線的中央，為免最後要焊接除頻線路時的不方便，所以麻煩R3先不要先裝上，除非焊裝能力過人的高手，不然~~~~~~！
-
組裝到這裡，請稍停！
-
請先裝上連結線，並以斜口鉗將PCB中間的小PCB剪下，再以銼刀小心的修飾。
-

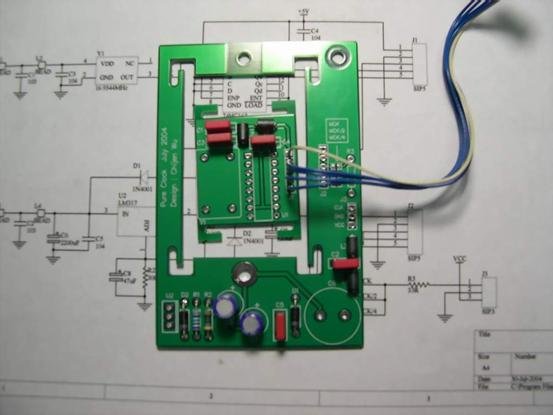

繼續組裝完IC、XO及2200uf的電容之後。
-
依自己想要改裝的CD Player頻率焊裝除頻點。
-

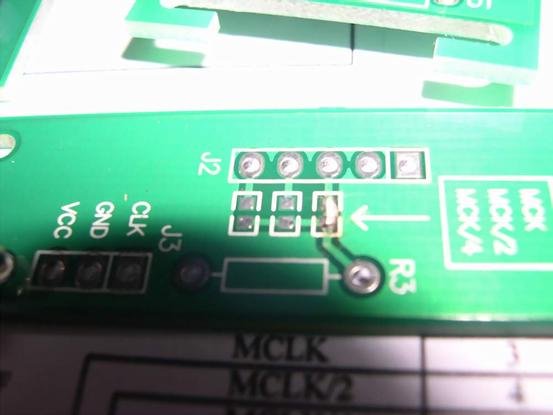

圖上的除頻點，由右至左，依次是MCK(XO不除頻)、MCK/2(XO頻率/2)及MCK/4(XO頻率/4)。

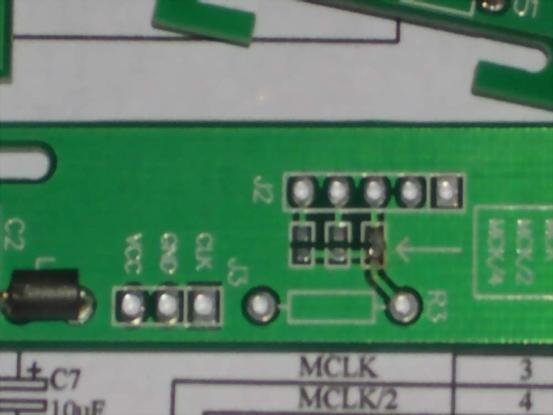

由於小弟要改裝的是11.2896Mhz，且XO的頻率是11.2896Mhz，所以焊接在MCK這個焊接點
-
焊接時，請在烙鐵上沾上較多一些的焊錫，在焊接點上多接觸幾秒，焊接完成後，可能會在焊接點留下略多的焊錫，可使用斜口鉗稍微修整一下，再以電表檢測一下，焊接點是否有導通！
-
亦可於焊接時，以未焊裝的電阻，將電阻腳跨接在焊接點上焊接，焊接完成後再將電阻剪除即可。
-

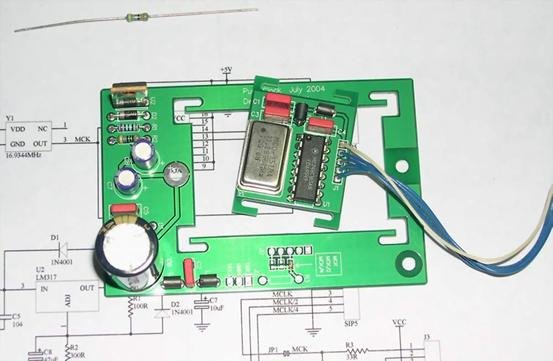

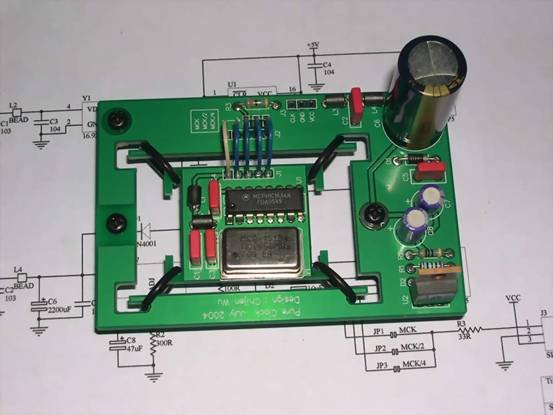

最後，將R3電阻裝上，連結線也依次裝上，再將那4條“ㄡ令”給裝上後，大功告成！
簡單吧！所有的裝機時間約可在1個小時內完成。 -
至於實際裝上CD Player，請稍等幾天，小弟會另外寫一份報告，提給大家參考。

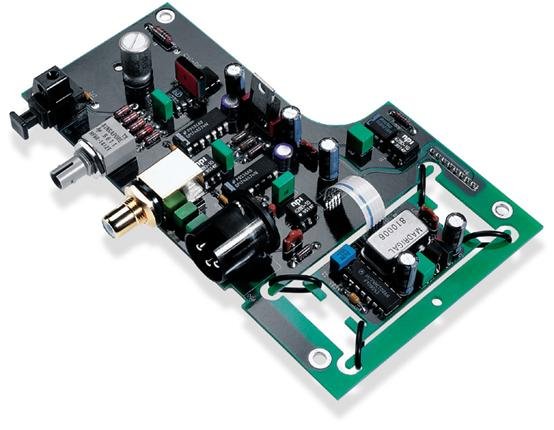

附上2張高檔CD Player的reclock圖片：
