攜帶式壓力計裝機報告 by rack
	好久沒有裝機器了，覺得好似已經有點脫離DIY這個圈子…..；雖然還是每晚聽著喜愛的音樂,但是工作的忙碌、生活的壓迫總總原因讓我始終動不起來。看看始終熱忱的站長李兄、博學多聞的飛船老師、還有許許多多依然堅持的DIY的各位，心中實在感動萬分！今天小弟提供一非關音響的DIY裝機報告：攜帶式壓力計，提醒各位只要肯動手做，何必只侷限在音響上，任何想動手的地方，值得改進的地方都會有我們DIY的影子，畢竟Diy，Song啦!
	半完成品的攜帶型壓力計
	同事工作上需要一台方便攜帶的可量測負壓的壓力計，小弟秉持熱心助人的待度（其實是手養），二話不說就接下這個案子，以下是使用者所提出的需求清單： 1、負壓範圍-1Bar~0Bar，準確度小於1%。 2、可使用AC110V市電或電池供電。 3、電池供電需超過半小時。 4、可攜帶。 5、自動選擇電源（不插市電電源自動由內部電池供應） 6、有過充保護功能
	首先上網搜尋相關資訊，發現符合要求的的攜帶型負壓量測器市價都不便宜，個別購買SENSOR及DISPLAY自行組裝必較符合成本，哈！正合我意，申請了經費馬上動工！

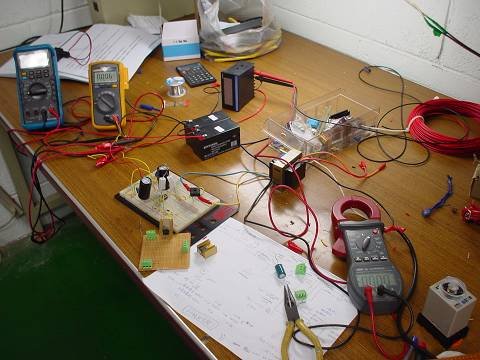

	雜亂的工作桌
	使用電池供電當然需要先知道負載耗電，方能計算供電時間是否符合要求。但是所購買的Sensor及Display都沒有標示消耗功率，所以只能實際測試得知；簡當的將充飽的電池接上負載持續觀察，發現兩顆DC12 1.2AH串聯可連續供應該負載超過4小時………..符合使用者要求。

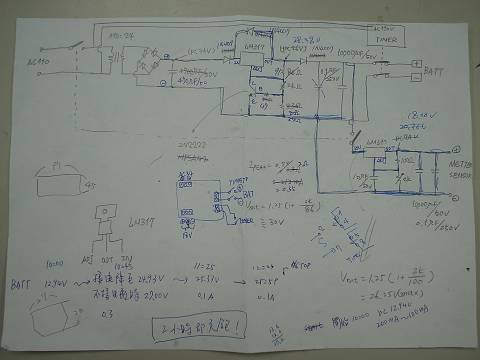

	手繪的電路圖
	基於簡單輕巧及手邊現有零件的考量，決定選用大家熟知的LM317為主體元件進行設計，線路上完全參考LM317 DataSheet的Current Limited 6V Charger範例，再由另一顆LM317負責提供穩定電壓送至負載。
	因為所使用的電池為DC12V串聯成DC24V，必要的修改了一些地方，如IPEAK、電阻及保護用的二極體….等。

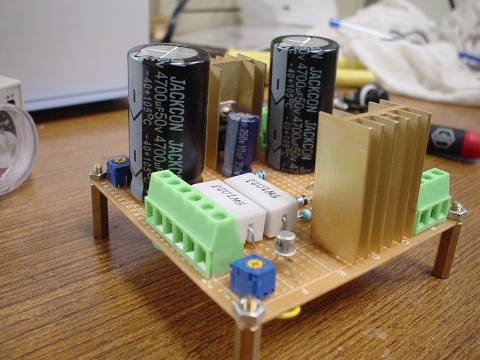

	純手工打造電路板
	看了看電路實在簡單的可以，索性不洗板子了！直接在動動板上作連接工作，雖然說是醜了點，但畢竟只製作一台而已，沒必要製造環境污染嘛。動動板上接線需要有相當的專心及耐心，時常會因為上廁所就遺漏一條線，或是喝口水就忘記焊到哪一條線，最好是一口氣施工，憋一會忍一會很容易就會完成了!（說說而已，老人家可別輕易嘗試！）
	悍的一團亂的動動板背面
	左下角是壓力檢測器，右方大盒子是顯示器
	避免使用者充電過久忘記拔插頭所增設的計時器
	大家都知道整個DIY過程最讓人頭痛是機箱加工，還好公司有個機工室，裡頭有著一大堆我叫不出名字的機械加工設備，最重要的是機工室裡有個好心的同事，拜託一下沒兩三下工夫就完成機箱加工了，在此由衷中的佩服所有會使用機械加工設備的操作人，沒有你們，我們DIY的夢只能完成一半。

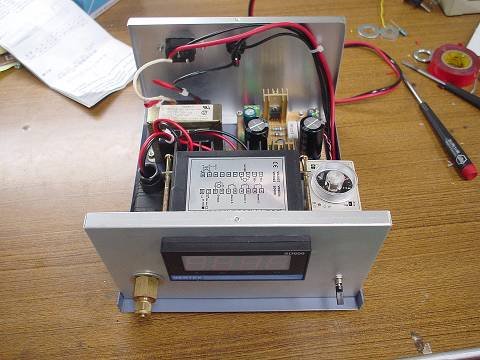

	半成品

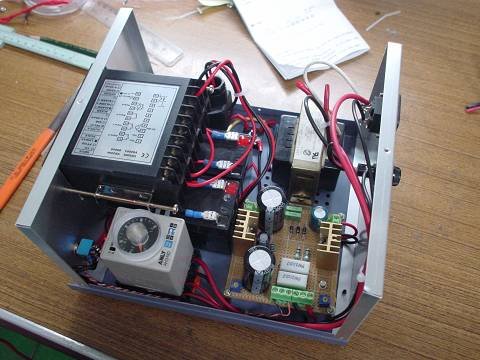

	擁擠的LayOut

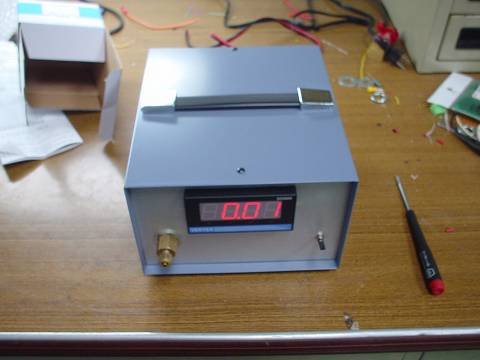

	完成圖
	安裝完畢當然要測試一下，送上AC110V市電後經過所設定間後聽到”搭”的一聲，計時器跳脫；拔掉插頭由電池供電，不錯，顯示器一切正常。再來就要送到”校正實驗室”去校正一下，符合允收標準才能正式上場工作！
	整個過程算起來還算簡單，一天之內就完工了，沒遇上什麼大問題，該成品也不曉得能帶給使用者多大的幫助，但是卻達到”止癢”的目的，哈！各位同好，加油吧！李兄，加油吧！
