	收音機的超級改裝術 by 金維中
	幾年真空管音響在網際網路的盛行之下，愛好者透過網路交換訊息、心得以及尋求協助，說不上是復古風還是那一種挽回逝去歲月的惜福心情、溫潤美妙的聲音；抑或者是稀有性以及典雅，到底哪一樣是切確會再度引起矚目的原因？但是，我強烈的感覺，對於真空管的喜好，其中很大的部分是一種對於現在流行3C產品的抗拒心情。
	數位像機今天買了明天跌價、筆記電腦先買先後悔，可能明天的價格會更好；任何的家電用品，保固期限變成幾乎是物品的壽命期限，行動電話的電池一過保固差不多立刻就壞；中國夾著生產成本低廉的優勢，產品用力擠進任一行業的市場；高價固守著作權的DVD播放機被廉價決不挑片的機型羞辱、、、生活變成只能咬牙的向前走，任何的決定像是賭博；嬴了，換得使用優良產品的得心應手，輸了，只能一邊幹一邊認了。
	30、40年前就已經被電晶體所取代的電子元件：「真空管」也就在這一大堆複雜情緒下，除了「重出江湖」，更可以用「野火燎原」、等來形容席捲音響市場的迅速狀態，雖然有些誇張，但是看到蘇聯原本的真空管工廠恢復生產、中國更成立全新的生產線；不得不相信真的有一種「全球化」的消費趨勢來推動這一波風潮；而更特別的是，只要利用關鍵字搜尋，就可以發現幾乎大部分國家都有真空管相關網站，而且各國所推出的真空管擴大機還風格不同、造型迥異在各不同的國家更形成各種不同「管機文化」。
	因應電晶體所產製的原件，多數並不能適合真空管音響所用；例如說是電容器，因為真空管線路之中使用有：A+（燈絲）、B+（高壓）、C+、三種電源，A+燈絲電壓小，電流大；B+高壓電流小電壓大（屏極電源），甚至有高達一千多伏特Volt的高壓電，所以以往為電晶體所設計的規格都不適用，至少都需要高達450 Volt D.C 的耐壓；所以，除了工廠產製新的因應真空管音響的原件之外，而同時也產生了一種翻箱尋寶的風潮。
	恰好，許多官方設備封存年限解除，可以拍賣或拋棄、除帳；其中尤其是軍方的設備，大批大批的廢棄軍用設施因此進入市場，這一種被一般人視為笨重、不合時宜的老舊設施，卻是管迷矚目的超級明星。
	這幾年的鋼鐵價格飆漲，許多老舊船隻鋼鐵價值超越航運價值，紛紛逃不過拆解的命運；這一些船齡將近40多年的老船，船上的電子設施很多都還是真空管的裝置，加上備品船艙備料，倉庫堆滿了塵封數十年的設施是比比皆是，尤其是豪華的越洋郵輪，攜帶一整個船倉的備用真空管也是常有的
	拆船以及報廢設備的來源、加上新工廠產製品的推出；這樣老舊兼備，新舊適宜，加上網路集合全世界的網友進行經驗交流、創意交換，促使了真空管這一個市場多樣化的發展；玩不了大批大批貨品的個體戶，也開始思考搶搭這一批風潮跟一下流行，於是翻箱搜尋而來，或是早就老朽的舊貨開始也從垃圾堆之中爬出來，徹底整修就又回到市場創造經濟了。

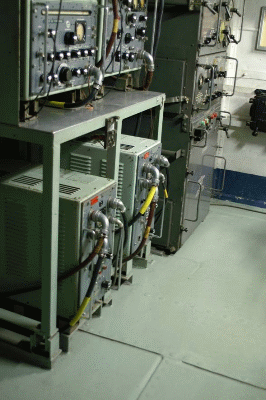

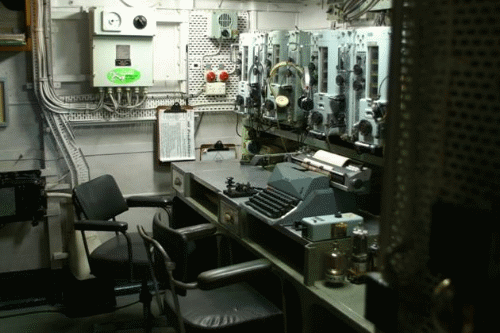

	上面三張相片是歷經千山萬水，好不容易找到還保持完整的無線電通訊室；這是一艘二次世界大戰的軍艦，歷經多年征戰仍然被完整的保存下來，雖然在台灣仍然有許多同年紀的軍艦還在，但是艦內設備早就拆換成為現代化的裝備；注意看右下角的特寫相片，有心保存這一艘軍艦的擁有者刻意將庫存管挑幾支漂亮的管子擺在無線電鍵旁邊；彰顯他的無線電裝備是使用真空管的，不過可惜的是全船的真空管只有留下這一些，他們說不知道愈簡單的管子在今天是越貴的，他們不確定是不是；但是Triod是電源部分使用的，也就是說當年2A3以及其他直熱三極管都是數量相當多的管子但是是用來穩壓以及整流（我聽到眼珠差一些掉出來！他們居然是喜歡構造複雜的管子），相片是我拍的，可惜沒辦法拆開這一些機器來拍，無線電通訊間門口用鐵柵格起來，所以只能隔著柵欄的縫拍一些照片、、、、。
	廢話以及牢騷一堆，接著就是要利用大量的「圖說」來報告小弟我之前遇到的有趣的事情，故事就直接開始了：
	有一位同業看見我利用空檔在畫跟真空管有關的圖，他就很興奮的告訴我，他曾經在上一次到上海出差的時候，跑到一條專門賣舊貨的街上買到了一部真空管收音機；聽到這一種訊息當然，我就很緊張的問他說：「還能不能聽？」「還可以呀！只不過是利用220伏特的大陸電，有一些麻煩」「那它是幾根管子的？」「我不知道說！很多根呀」「他用哪幾根管子作檢波？哪幾根管子作強放？是不是管整流的」「你媽媽賣的炸雞排很好吃喇！林背我阿知？」、、、、、；一陣雞同鴨講誰也搞不懂誰說的；於是我們就約好了一天，要帶來給我「鑑定」，我雖然是初學、半門外漢，不過跟他比起來；我覺得我足夠當他的英雄，加上看看老機器那是當然有興趣的！於是就約好一天到我家來看他的那一部大陸德國老雞雞 ~ 對不起！是說老收音機；最近因為禽流感大家都說雞雞、雞雞的，都說習慣了（記住！沒事不要亂摸小鳥也不要亂摸雞雞，由其是野生的，不但別亂摸連分泌物更別碰；這是防止禽流感擴散最重要的一點注意事項。）
	這就開始這一段記事：

	就是這一部收音機，深棕色的電木機殼，右邊是指針以及頻率視窗，左邊是喇叭的外罩，緩緩弧形的線條加上仿木雕的外殼飾條，電木特有的溫潤光滑，真的就是古味十足；捧著這一部老機器遙想著自己出生前；只有從電影之中才看得到的那一個年代，還真有一些感動。

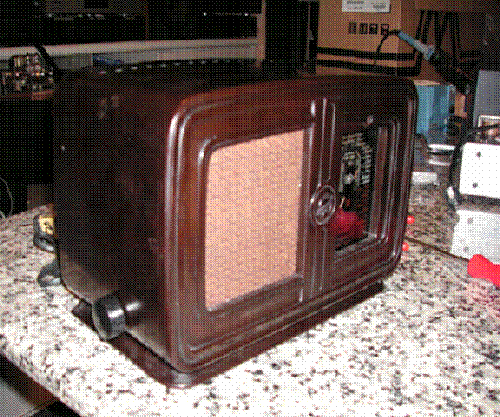

	這是從另一個角度的相片，這一部機器的外觀是「對稱加上不對稱」的設計，也就是外型依中央畫為左右二等份的對稱圖形，但是左右的內容卻不相同；這一邊是喇叭的位置，外頭側面的旋鈕是音量大小的控制；它是一個「雙用開關」當時很流行的具有「電源」以及「音量大小」控制（Power on and volume control）；當然另一面也有同樣的一顆旋鈕，那一棵旋鈕就跟那一面的功能：「波段、頻率視窗」是作為選台調整，（不好意思這一張相片失焦了，傻瓜數位相機是不老實的工具，會偷看別的地方）。

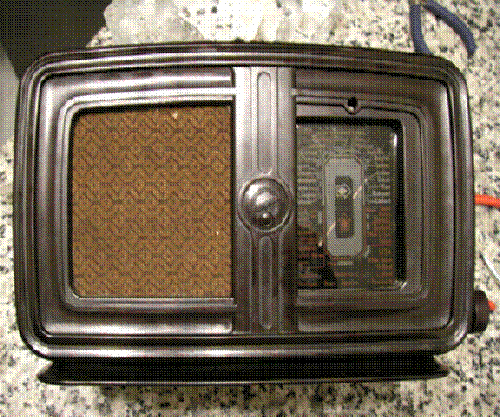

	從這一個角度就很容易看出來我所說的外觀的設計，從中間直的一劃下來，分兩邊而左右的線條是對稱的、但是卻又內容不同；右邊是正中央有一根指針，可以轉圈利用右側面的旋鈕來調整所需要的頻道；左邊就是喇叭，看到菱紋是喇叭外蒙布。

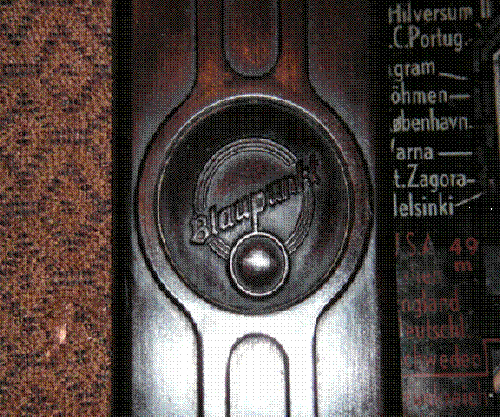

	這是正中間出廠公司的標誌「BLAUPUNKT」是「Blue Point」的德文，也就是藍點的意思；這是一家很老的德國音響公司，他的產品在臺灣比較有名的是汽車音響，許多德國車：Mercedes BENZ、BMW、Volks Wagon 都採用或曾經採用它的產品。

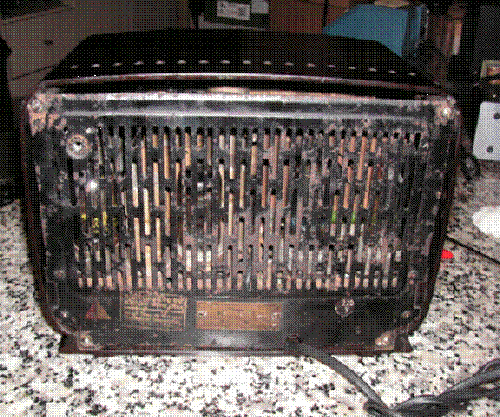

	這就是背面，鐵皮利用沖床加工的背版；長條型圓角的開孔是非常典型的設計，當時可不是為了看的見真空管的美觀，而是電木沒有辦法開那麼密集的孔所以才採用鐵板，開孔的目的是為了通風；從這一種長方形交錯像似磚塊紋的開孔方式可以感受到簡單典雅的線條是很容易在每一個時代被接受的。

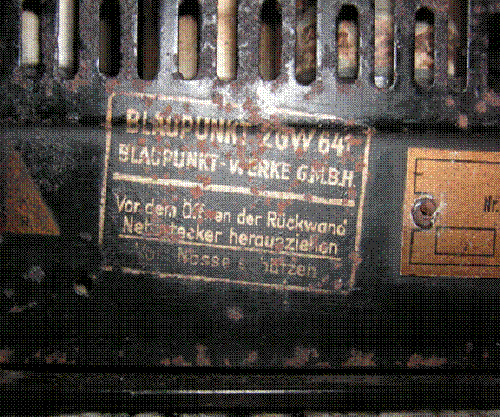

	這是背板下方利用漆印上的銘板，第一行大字：BLAUPUNKT ZGW 641就是藍點牌 ZGW 641 是機形，第二行就是出廠公司的意思，下面我就看不懂了；但是第一行就提供重要的訊息，將廠牌以及機形利用 GOOGLE 來搜尋，可以找到專門提供老收音機線路以及服務的網站，但是好像是收費的，會員加入的方式沒搞懂，乾脆就擱一邊，等需要實在說好了。

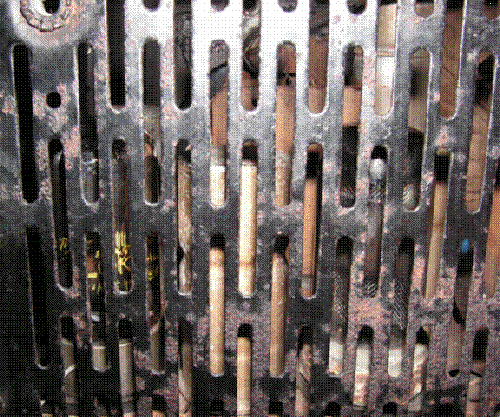

	靠近一些，從縫隙之中可以看見左邊是一根「鐵座」鮮黃字體的管子很像是歐洲的老管子，嗯~ Philco那一種的，中間銀色長滿鏽包的典型老的Philips 電解電容的樣子，中間一條凹下的腰帶是他的特色，再來就好像是一顆網屏的管子，長很像是EF-86。

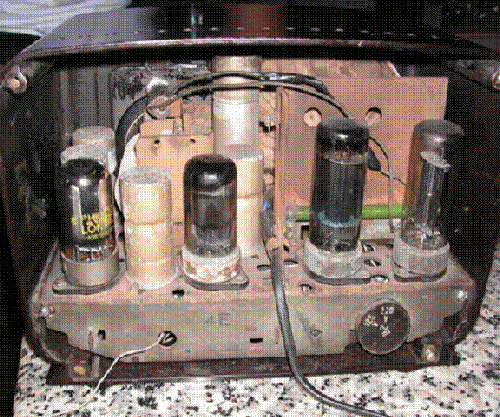

	嘿嘿！打開了唷~ 這就像似是長套裝背後的拉鍊被拉下來的那一瞬間，不同的是老收音機令人驚艷的都是在背面；猜一下吧！從左至右，前面並在一起的是電解電容、真空管、電解電容（廢話！）；最右邊兩支鐵座瘦瘦高高的管子樣子有一些像似EL34、6AC7，但是裡頭的結構簡單又加上在電源選擇旋鈕的附近，實在很像是整流管（下面那一個有125V以及220V加上箭頭的就是輸入電壓選擇鈕）；但是就在喇叭的後方，兩根並在一起，以及有豎立的鐵板遮罩，實在也很像是出力管（功率管、強放管，就是推喇叭的那一隻管子喇）；但是整流管之後應該會緊接著是作為濾波的電解電容，可是電容都集中在左邊，那一隻PHILCO加上前後兩隻一模一樣的銀色金屬管子實在也像是整流管加上一組π形濾波所使用的電解電容。

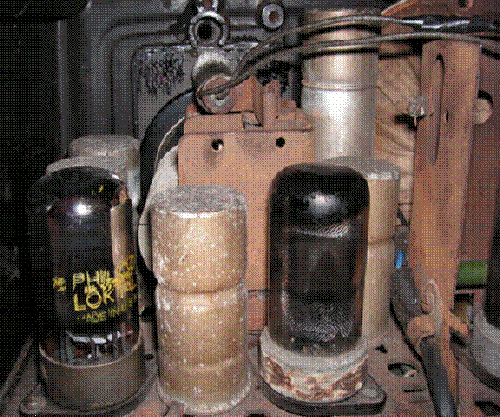

	就是這一個部分呀！π形濾波是一般最常用的線路，他的結構是：整流之後的電－＞進入第一個電解電容（capacitor）－＞正極進入作為濾波用的電阻（resister）或是扼流圈（choke）－＞最後進入另一個電解電容；這樣說好複雜，簡單說就是就像他的名字一樣，π字形有兩根腳，兩根腳代表兩隻電解電容朝上是正極，兩腳之間架著的那一根橫樑就是橫置的電阻或是線圈，接著兩隻電容，因為是長著這個樣子所以才叫做『π形濾波』；因為通常兩隻大的電解電容並在一起，就是作為電流濾波的作用，所以我才會猜這一隻管子是作為整流管，另一隻管子的裡頭是空氣可變電容，所以這一隻有著漂亮網狀屏極的就很有可能是作為檢波使用。

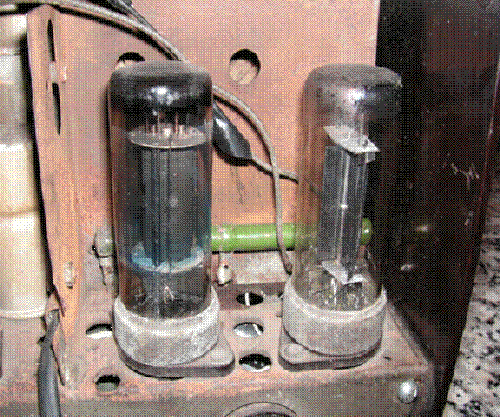

	這兩隻站衛兵又加上後面被一塊鐵皮遮住的兩隻管子，實在像極了作為推動喇叭用的出力管，許多的真空管收音擴大機他的功率管都是裝置在背面的最後面，同時也會有著這樣的一張鐵皮遮著；這一張一方面是隔熱另一方面是用來隔除會造成干擾的電磁波。但是從管子的結構以及位置實在也很像是整流管，尤其是右邊的那一隻；因為整流管就是二極管，都是長的這樣一個樣子、簡單的結構，而雙邊結構對稱的是全波整流。

	這是從另一個方向來看整部的收音機，說實話整部都是鏽斑，實在看不出有如擁有這一部收音機的主人所說的聲音很乾淨好聽，不過喇叭的後方罩著一塊布這一點我比較有興趣，因為台灣實在是太髒了，不管在哪裡只要日子一久就總會一層灰，實在是應該在我的寶貝喇叭後面罩一塊這樣的布，那一個部分是最不容易清理同時也是最容易藏污納垢的在圖中間下方有一片一片結構的就是用來調整接收頻率的空氣可變電容（Air Variable capacitor），仔細看；緊靠著可變電容的邊緣有一道黑黑的有兩道白色線條的就是繞著白色線的轉輪，通常空氣可變電容由於結構上的限制，可以轉的角度最大只有約250到270而不是，這根用來調節聲音的可變電阻是一樣的；但是音量控制很容易在這個不及一個圓圈的範圍來得到我們想要的控制，但是收音機每一個電台之間通常只差幾個pf所以那麼多頻道要區分，使用線以及轉輪可以讓可變電容的圓周變成比較大的圓圈而容易區分頻道間隔。

	上面那一張圖說之中解釋的轉輪，他的另一面就是朝向前面的這一個顯示表，正中間有一隻指針上面是紅色下面是白色，上面的數值以及文字就是每一個電台，因為間隔很小，所以每一個標示在靠近中心時都會有一條延伸的導引線來引導，因為指針是以中心繞圈的所以電台的標示也都是以中心放射線線延伸出去的。

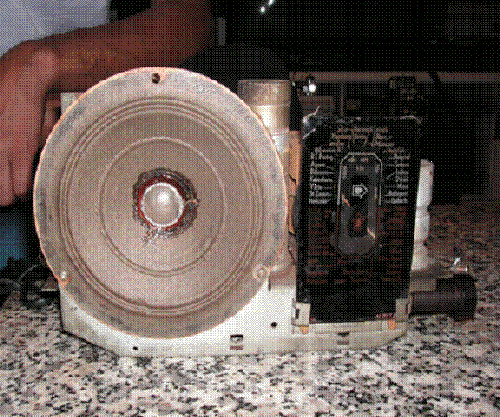

	喇叭中間防塵罩是鋁箔的，?啥會滲油？不過喇叭跟其他的電子元件不同，滲油滲膠是無所謂的，Altec Lansing 著名的劇院之聲一系列的單體，懸邊就是因為有乾不了黏糊糊的不乾膠，讓他有獨特的音色。（網友有誰知道哪裡買到不乾膠？ ~ 弄一些來玩玩吧！）

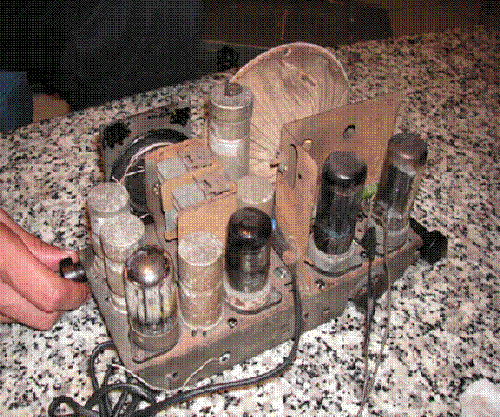

	這是一張從後上方的全景回顧，左下方那一隻手指頭就是正在旋轉作為頻道調整的旋鈕，這一顆很明顯是後來做的，材質是木頭利用車床車製而成，我懷疑他是利用棕色（咖啡色）加上一些黑色兩種顏色的鞋油調出的顏色，最後再加上透明漆，讓全部看起來是一體；厲害吧！這一招我學起來了，有機會一定要使用一下。

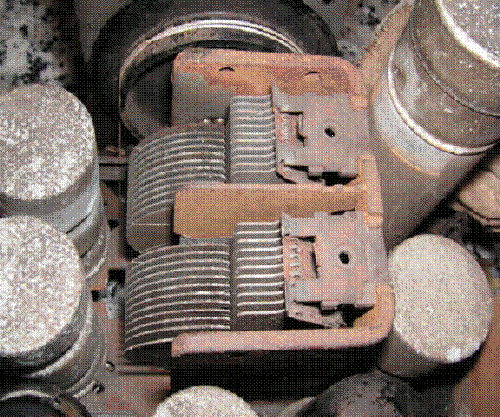

	這一張相片怎麼會放在這一邊呢？大概當初排相片時搞錯了！這就是老收音機的特徵也是關鍵零件，這一顆是雙連的空氣可變電容（Air Space Capacitor / Air Variable Capacitor）一般FM收音機需要的規格約在450pf，我看到這一顆可變電容器的時候實在有一些懷疑，不光是鐵框架部份全都鏽掉了；連可動部份的鋁葉片也是鏽包加灰塵，到底這一種狀況對檢波究竟有沒有影響？實在很懷疑！中間上方就是連接上面那一張圖的旋紐，他是利用白色的細線連到上方的黑色圓盤，這是利用旋紐跟圓盤之間圓周的不同，將旋紐的動作變成可變電容微小的動作，讓調整頻率的工作變成更細、間隔更小。

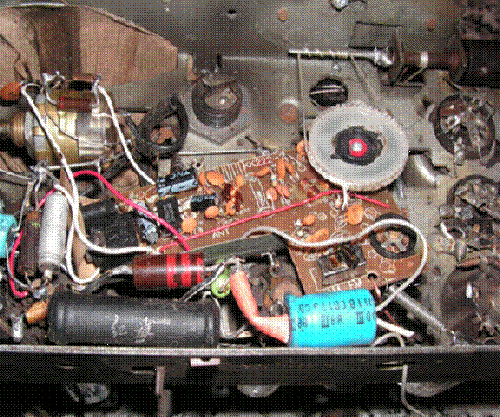

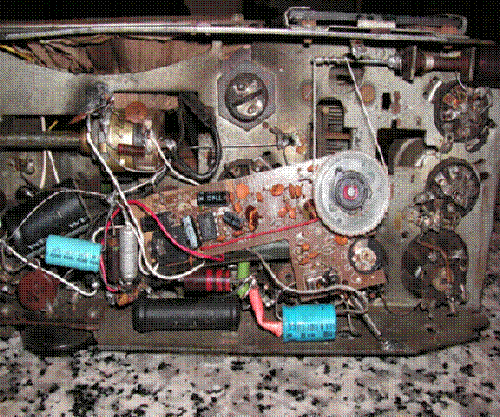

	上面的疑問到了這一張相片立刻有了重大突破！這是收音機翻過來的相片，剛看到的時候沒被嚇到，但是心中充滿疑惑；那個年代哪來的PCB線路板？明明是德國貨?啥會有紅旗牌的繞線電阻？一連串的疑惑突然瞬間頓悟、、、這是「作手」（台語說是贗品、假貨的意思）的喇！仔細觀察一下唷！右邊直列一排三個就是圓形的管座，管座的接線全部都被剪斷了！剩下沒被剪斷的電線，我想應該就是燈絲的接頭了；也就是說，這一部收音機真空管只是裝飾品；「只是在通電的時候燈絲發亮，假裝是真空管正在工作之中！」所以剛才的那一些猜測都是沒有意義的，如果真空管只是用來「亮燈絲」假裝工作的話，那只要管座可以插的進去自然是隨便管都可用上去了

	三個一排的管座上方，調頻旋紐的內側，也就是這一張相片最右上方的地方，圓的旋紐接著一段生鏽的圓鐵棍，棍子上有一圈白色的線，那就是前面有一張相片，仔細敘述的連接黑色圓盤、以及空氣可變電容的地方；接著有一段是銀色的像是鐵絲樣子的延長桿；仔細看一下，他與前方生鏽鐵棍的部分兩段交接的地方，還有可能是利用銲錫連接起來的痕跡；這一段應該就是加工的部分這一段加工加上去的地方還纏繞著白色的線這個線也就緊接著一個白色的轉盤我想這轉盤的下方應該就是真正工作的可變電容而這一片真正發出收音機聲音的電路板為啥是長的這一種L形狀呢我想應該是使用兩顆三號聽電池的隨身聽而凹下去的那個部分恰好就是兩顆三號電池所在的位置

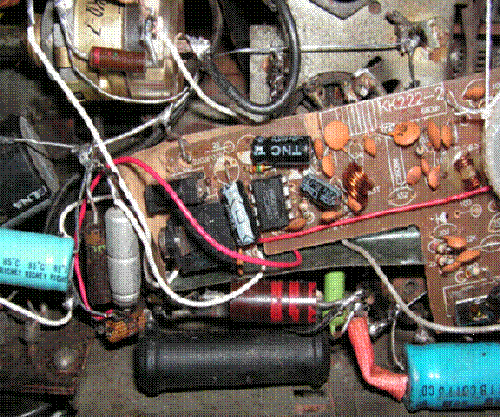

	這一張相片就是非常特寫的部分注意看一下線路板下方耳機插座還留在線路板上面而大部分這一部隨身廳的零件也都好好的長在沒有被去除左邊上方的就是帶開關的音量控制VR這在今天就比較少見了因為規格都是老收音機才會用到的通常這一種可變電阻的電源開關市在最後一段所以他後面接到電路板上面的這一條白線就是提供線路板的電源而另外一條從上方繞過來的白線就是控制聲音的部分
	這就是這一張線路板的特寫相片，很明顯的有白色零件位置的印刷以及L型終端的地方，就是在圖片中央位置的地方，有一條紅色繞成S型電線的下方，有一個方形黑色塑膠、以及一個較小長方形也是黑色的物件，方形的就是一個耳機插座，應該是3.5mm 的 Mini Phone-Jack 就是一般小耳機的插座，另一個就是電源輸入，用來插電源供應器（Power Adapter，電源變壓整流器）Mini DC mount ；所以不用懷疑了，這就是一個收音機隨身聽（也可以說是口袋收音機）的主機板了。�
	這一個就是音量調整用的可變電阻，比較特別這一顆是帶電源開關雙用的，拉柄的另一方白色半透明的部份就是電源開關的部份，當然靠近拉柄的部份就是音量控制的VR部分；這是那一個時期非常流行的雙用開關，最初的考量可能就是為了節省經費以及減少操作程序（可以減少一個電源開關以及相關的加工程序、此外，少一個開關會覺得操作簡單），使用這一種開關的感覺我自己蠻喜歡的，就是音量漸漸變小之後關機；比較符合「類比」的感覺，現在的機器一關機就會有一種 Shut-down感覺，週遭瞬間寂靜，音樂一下子就都沒的感覺很「空」、很不人性，不知不覺之中我自己每一次關機都會習慣的仿效已往老機器的方法，先將音量關小之後再關機，當然訊源是最後再關掉，讓關機的最後一刻還是依稀有著似有似無的音樂；不過使用真空管擴大機之後，傳統的類比線路關掉電源之後，還有殘存在電容器以及管子之間的電，然後聲音是隨著燈絲漸暗漸漸變小然後消失在不經意之間（這也是我喜歡管機的另一個原因，只不過有時我在想，這樣對機器到底有沒有壞處呢？）。�
	這一種開關電子材料行之中還有著不少的數量，大部分也都是使用在類似的裝置上面，大部分都是單音Mono的，但是電源線路必然就會與訊號線靠的非常的近，當然就會有著訊號被電源干擾的可能，如果要採用這一種開關，線路佈局應該是要注意一下。
	從遇上這一部收音機到拆開以及拍照，到現在這樣的一篇報告（不是裝機報告唷！這可是一篇拆機報告）；中間好幾次都是寫寫停停，一方面相片拍的不好一邊看就一邊不爽，隨便、推、拖、拉、耍賴又搞掉了好幾個月；但是還是把它完成，雖然還有其他寫到一半的報告，但是這一篇可以提供一些訊息；我就想到，可以來裝一部利用一般市售的小收音機隨身聽，加上真空管來當作聲音擴大的部份；作一部「前晶後管」的混合體（Hybrid），應該會是有趣又實用的點子；不過那就是下一篇報告想要寫的題材。
