萬用小機箱的改造計畫（二）by 龜毛金
	當一切都覺得前置作業都搞定了的時候，機絲頭子、傢伙帶一帶，用原來的紙箱打包好，就可以出們了，因為我家是住在工業區裡頭，所以前後左右鄰居機器設備都很齊全；但是我還是覺得到我的公司去比較有感覺；不過還是要利用只有值班人員的下班時候比較理想囉。
	要帶哪一些東西呢?以及要找哪一些設備呢?
	我的建議是只要找有鑽床的地方，這是很普遍的機械，很好找；重點是人家肯不肯讓你使用，畢竟機械的東西是有作業上的危險，一般廠家都不太願意讓你碰，所以「備有鑽床的朋友」是一件很重要的事情 如果閣下是住在台北，願意到南港來，時間許可的話，小弟應該也都可以幫上忙，如果您是在彰化方圓數公里的地方，積極的建議，直接跟DS的站長約，他的地方實在是溫馨迷人離醫院又近；怕施工危險還可以先去隔壁的廟裡頭燒香拜拜。(編註:原來住在醫院和廟之間的好處還真不少~)
	我的建議是：最好，「鐵心類」元件都要帶齊，「鐵心類」元件就是很重的那一些東西，最大顆一堆五顏六色的線腳的「電源變壓器」俗稱、簡稱 PT （Power Transformer），「輸出變壓器」簡稱、簡稱 OPT （Output Transformer）；因為我選用的是友站DZ的6BM8套件，是沒有使用餓留圈（Choke），所以就少了這一部分，如果不想帶那麼多，有一些工作就必須事先完成。

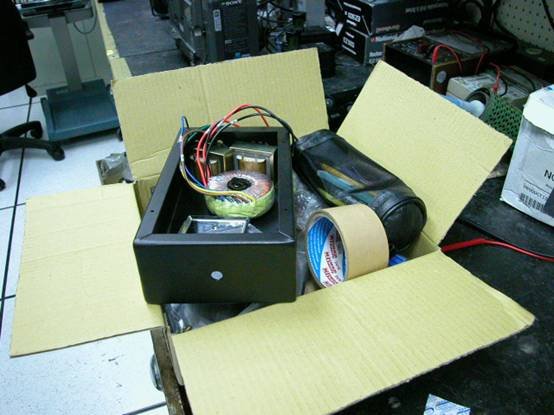

	圖一：利用原來紙箱把需要的東西帶齊全
	不論是事先或是到作業地點，這一些工作都是必須先作的，就是大型元件、鐵心類元件，位置的安排。
	我是把算把OPT（輸出變壓器）安裝在下方底層的部分，電源安裝在上層小包廂的地方，所以就先把OPT擺下去，查看一下尺寸；注意唷，後方開好的方孔是電源插座的孔，所以會有接線以及需要一些空間，另一邊是原本用來作為RCA端子頭的位置，如果要改為喇叭輸出孔，同時也需要留接腳、接線的空間；所以就把機箱翻過來，把小包廂的屋頂蓋上（記得要施工前先貼上牛皮紙膠帶），沿著線邊劃一條線，這就是鑽孔之後會被包廂屋頂遮住的最邊緣，OPT最邊端就裝在這一條線前面

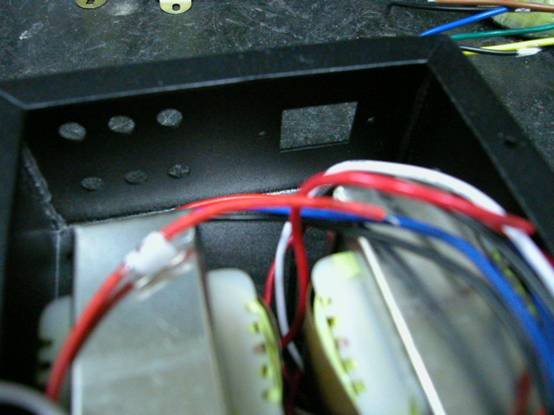

	圖二：兩顆輸出變壓器恰好塞的下，但是要留好電源以及輸出孔的距離
	因為鑽的孔是穿透的，同時也是兩邊左右對稱的，所以OPT就直接在機箱上方標畫出施工的孔位，一般裝置OPT是利用4mm的螺絲，所以也選用這個尺寸的鑽頭；說到這裡，岔一個題外話，站長是致力於推廣手工搭棚的基本教義派人士，應該要編撰一份：「真空管擴大機手工搭棚常用規格技術手冊」，然後裡頭就要有一個表，像是這樣子的：
	零件名稱 使用場合及規格 螺 絲 3mmF（3毫米細牙）MT 9P 管座固定用、銅柱螺絲、晶體固定散熱片用   4mmF（4毫米細牙）大4腳管座固定用、OPT固定用、 真空管 燙到手用的、可以烤麵包

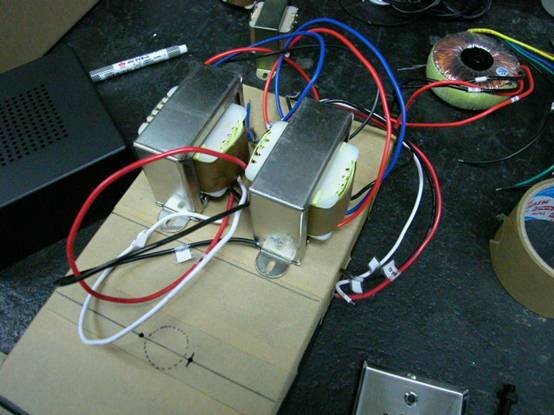

	圖三：因為螺絲孔是穿透的，所以直接在上方畫位置施工
	看到上圖，應該就可以清楚的知道，大概的位置以及定位了，事實上管機相關知識粗淺的我，一直希望OPT是應該要固定成為鐵心往左右而不是鐵心往前後，因為鐵心往左右的時候，接線就剛好分前後，這樣才可使輸入輸出分開，一前一後，互不吵架；但是兩個鐵心的磁力線會不會吵架，這個，我就不知道了。
	因為在這裡像上圖這樣子放是比較好的，（不然你把小叮噹找來用縮小燈照一下，隨便你要怎樣擺都可以）量好尺寸就可以準備待會兒一起施工了。（兩個不要靠太緊，中間留一點空間方便施工），這一看就知道是 DZ 的 E10，因為覺得買套件比較划算，一起買省下東跑西跑；這樣可以省下亂買東西的壞習慣。
	從下圖開始就哈拉一些比較基本的東西，希望網友不要見怪，有些人真的見到鑽床還不知怎麼操作呢。
	圖四就是我上班公司「工程部錄影組」的維修器材的地方，這可是我希望能夠擁有一個類似的地方，工作桌的設置很理想，又簡單；只不過地板是我覺得不可能達到的，這個地板我不會說，他是一塊一塊很像是鑄鋁的材質，架高，然後底板下面的空間都是用來放線材以及各式零件的地方，所以工作桌上最右邊的零件櫃才會那麼少東西(編:那是高架地板)，中間大抽屜是放置工具，桌墊是橡膠，桌面是實木，很多東西我們都是直接在上面敲起來；左下方式螺絲櫃，一隔一隔的，我們有許多壞掉的東西要報廢前，都會將螺絲拆下來，細小特殊規格放在右上方的小零件格子中，一般的就直接放在下面這個格子裡，例如報廢的3.5吋光碟機，上面就會有一堆東西可以拆下來用。我的建議是，既然有志當一個自己搞東搞西的人，那一定要有留存一些零件的習慣（不過這樣的行為會被形容成為松鼠）。

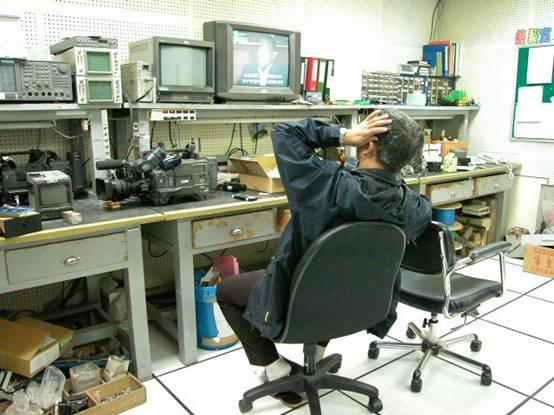

	圖四：這就是我上班公司器材維修的地方
	在圖四沒出現的地方就是最左邊的角落，圖五就是放置鑽床、虎鉗的地方；鑽床後方那一顆小小的紅燈，一方面是用來提醒線路之中是有電的，另一方面也是提醒鑽床以及虎鉗會帶來的施工危險；最右下角是一根方型的木棒，上面坑坑疤疤的就是用來墊在工件下方的用來防止工件變形的。

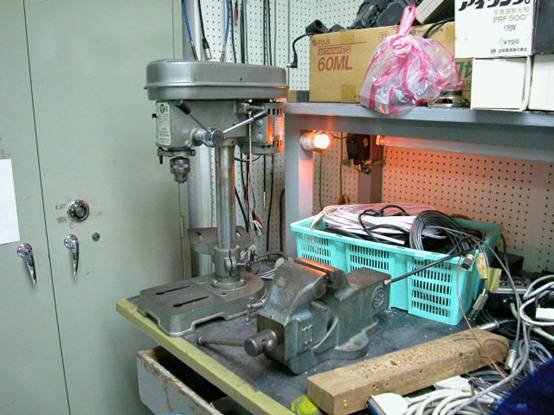

	圖五：這就是立式鑽床
	立式鑽床最上方圓鼓鼓的圓箱型是皮帶輪，後方傳動軸朝上的馬達就是利用兩個皮帶輪以及皮帶交換扭力，並且傳達力量到鑽頭，這一台是一般會放到桌上的最大型，而是落地型之中的最小型；夾頭是10mm的，也就是說最大可以用到最大的鑽頭的尺寸；三段變速的機型，所以這一台的規格是：10mm三速型

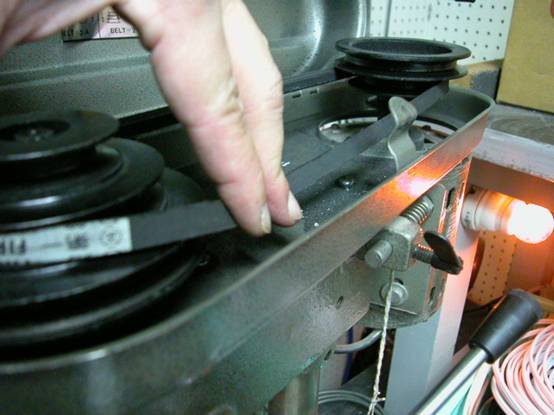

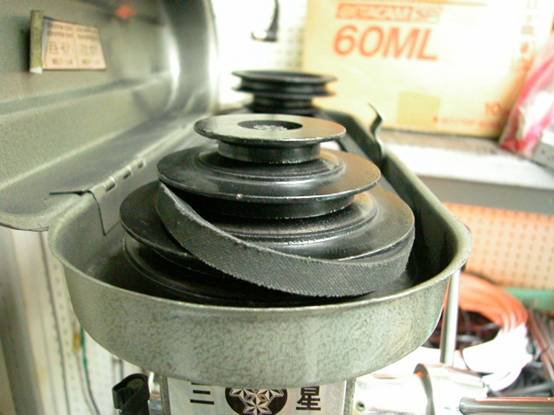

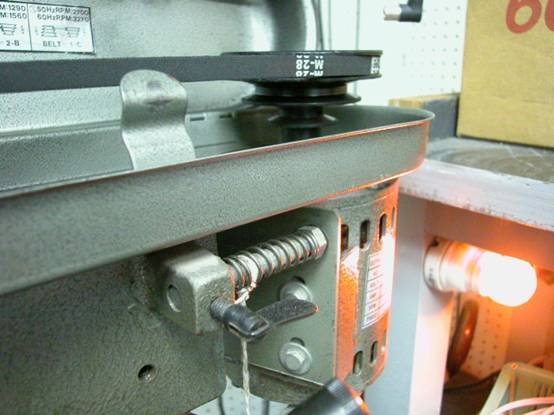

	圖六：皮帶輪外罩打開可以看到皮帶輪，中間一圈彈簧是調皮帶鬆緊的裝置
	圖七：馬達最大圈，鑽頭最小圈，這是轉速最高的組合

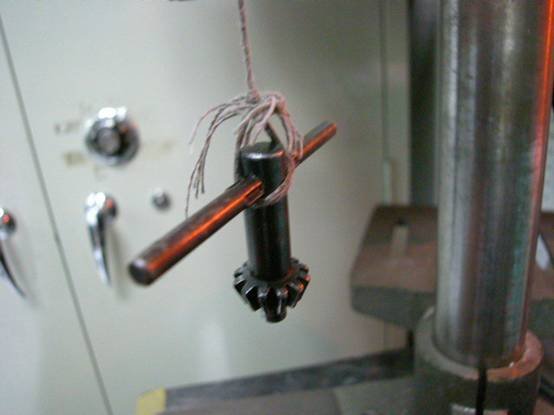

	圖八：這是鑽床夾頭調鬆緊的板手(編插話:俗稱:"含豆魯",乃日本發音,與方向盤的台語同音)
	圖九：夾頭版手就是這樣用的，順緊逆鬆

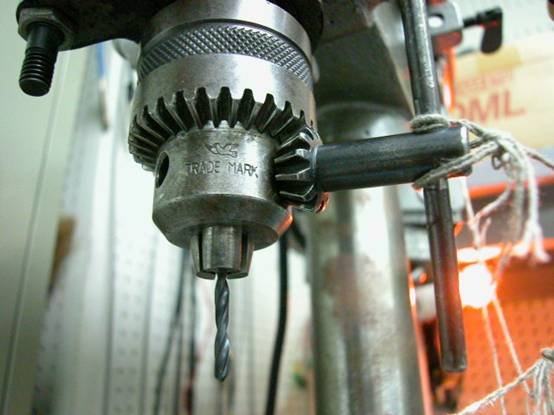

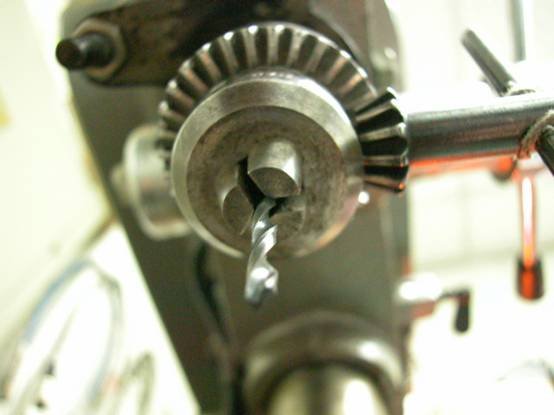

	圖十：這是10mm三爪夾頭，鑽頭一定要裝在中間
	工作之前首先調整好轉速，一般說來，都是先鑽小孔在鑽大孔，所以先依尺寸設好鑽台面的高低；裝置鑽頭以及調好轉速，小孔以轉速高為原則，大孔需要較大的紐力，所以需要較小的轉速。
	因為先前就有利用描圖紙上繪製的中心點，利用中心衝定好孔位，所以很快就可以完成施工。 鑽孔的時候，一定要有經驗的人教導一遍，最好要帶護目鏡，以免碎屑捲出造成傷害，鑽床作業不可蓄長髮（如果是已經蓄長髮的那個人(編:指我嗎?)，一定要綁起來）不可穿著寬鬆的衣服，以及不可「戴手套」，鑽床施工意外之中最多的就是鑽削的鐵屑將手套捲起來。

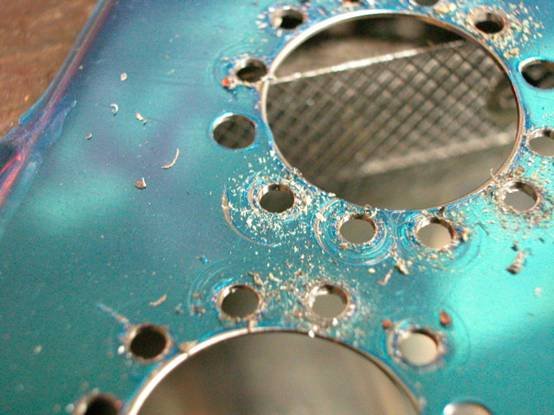

	圖十一：鑽好孔，但是免不了的鑽屑會傷到工件表面，這就是留著膠模的原因
	圖十二：背面孔穿透時會留下的毛邊，這時候可以利用銼刀銼除，或者是利用更大尺寸的鑽頭輕輕將毛邊鑽除
	圖十三：3mm鑽頭將全部的孔都鑽一次，換4mm鑽頭之後就開始鑽原本就是要鑽4mm的螺絲孔
	最後換上鑽大孔的這個鑽頭有個專有名詞，一時之間想不起來；所以就含混帶過(編:圓穴鋸吧?)，因為手上只有24mm的所以只有鑽這樣，但是這一部分極力建議要更大尺寸，這個可以容後再說。
	圖十四：鬆動螺絲，調皮帶、換轉速
	圖十五：換皮帶輪，馬達最小圈，鑽頭最大圈就是扭力最大的組合

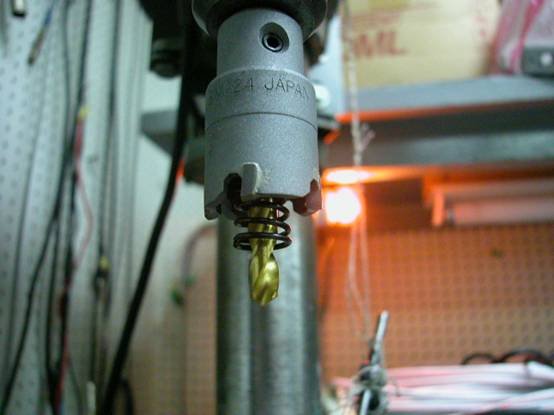

	圖十五：這就是24mm的板金開孔鑽頭

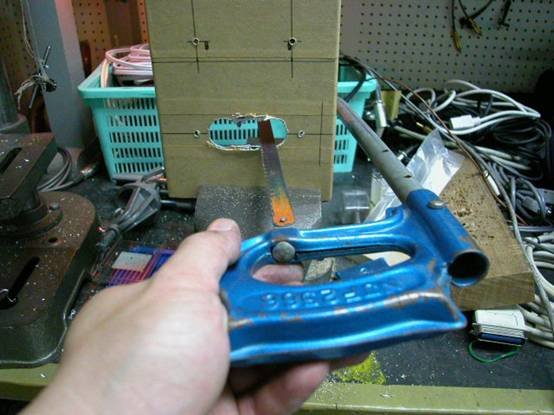

	圖十六：鋸開兩洞成為一大孔

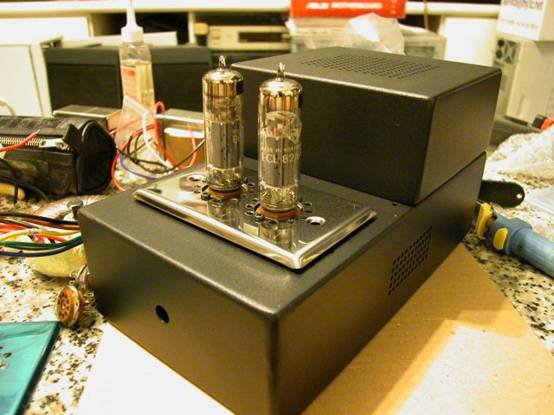

	圖十七：這就是搞出來的樣子

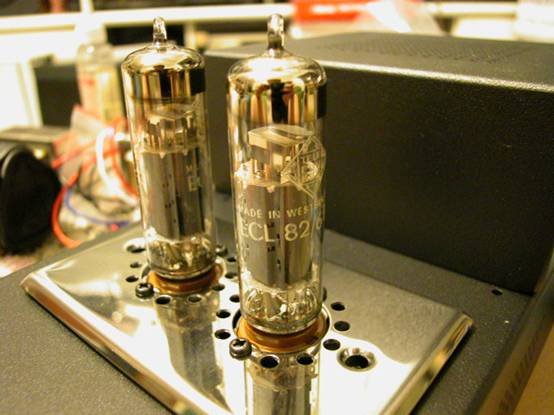

	圖十八：猜一猜，我比較喜歡哪一樣
	很快的就搞定了這一部分的工作，我在想是不是應該再繼續寫第三部分，計畫之中第三部分我想將這一次施工作一個檢討，提一些改進，以及寫一下我將 DZ 6BM8 從PCB的套件改成手工搭棚的「獨門、很土」的做法，這個還是希望前輩多多指導囉.
