DS SIB OTL耳擴裝機報告(中) by hn702906

  • 在我們很快的完成SIB耳擴PCB後，接下來我們要開始裝箱及配線，請照接下來的步驟一步步的完成.

  • 請取出機箱的底板，底板本身並沒有方向性，底板正面與反面的安裝將取決於真空管在右邊或是左邊，若要裝成真空管PCB在右邊的,請將變壓器安裝在左邊，若要裝成真空管PCB在左邊的，請將變壓器安裝在右邊，主要的差異是，將底板反過來裝就可以決定，這是SIB耳擴裝機的彈性.

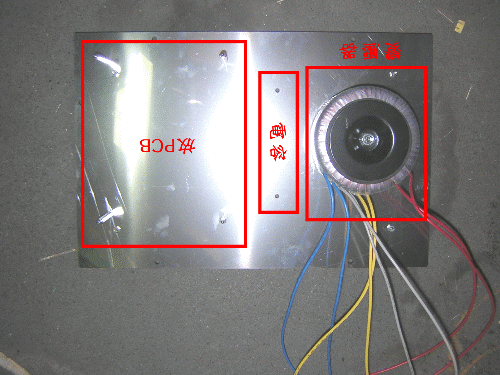

  • 上圖:我們將裝成真空管在左邊的SIB耳擴，所以變壓器將安裝在右邊

  • 先固定變壓器，穿入變壓器的固定螺絲，放上變壓器的軟墊片，再安裝上變壓器，將螺絲固定於變壓器圓型鐵蓋上即可

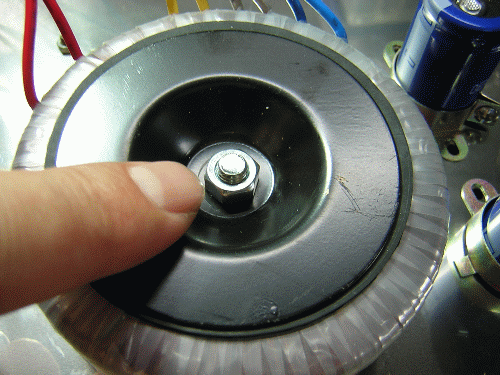

  • 上圖:鎖上變壓器固定螺絲，就可緊緊的將變壓器固定於機箱底蓋

  • 要先記得，螺旋先旋上，然後調整變壓器的出線順序，等一切都覺得滿意後再鎖緊

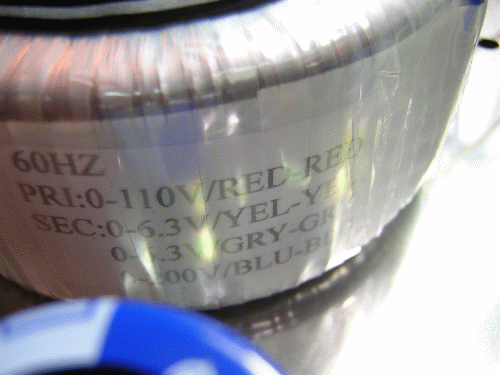

  • 上圖:變壓器都會標示各顏色所代表的出線次級，請注意不要搞錯

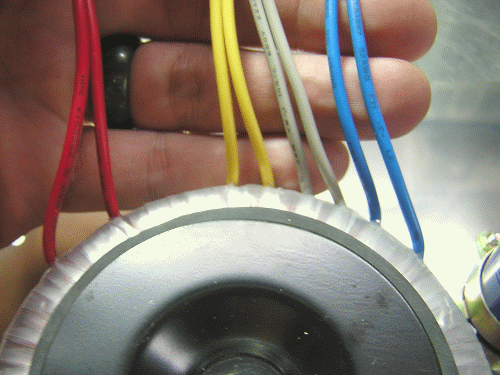

  • 讓我們看看所有的線所代表的電壓


  • 上圖:共有四種顏色，紅色的是110V，也就是接來自市電的110V交流電

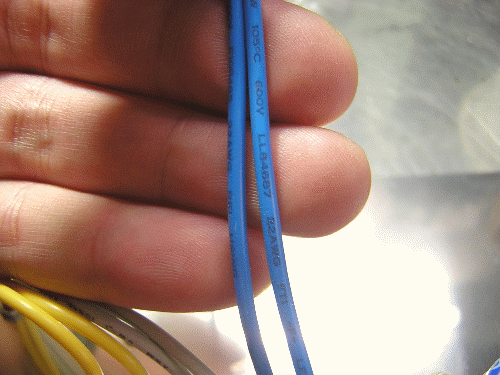

  • 上圖:而藍色的是200V交流AC高壓，也就是我們將要整流的一組電壓(這點我們後面會提到)

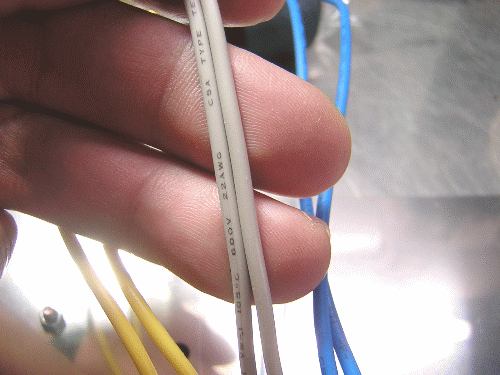

  • 上圖:灰色是6.3V交流，也就是要給真空管的燈絲使用

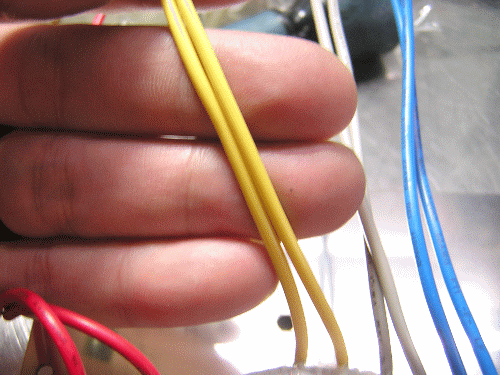

  • 上圖:黃色是另一組6.3V交流電壓，同樣的要給另一組真空管的燈絲電壓

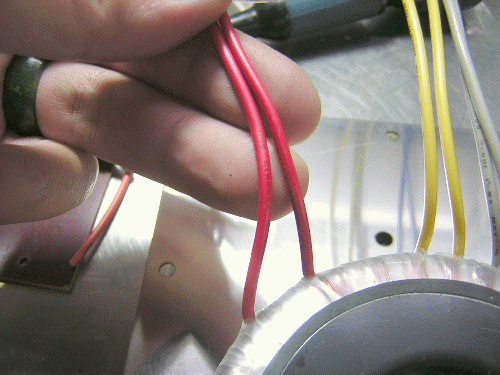

  • 上圖:紅色，初級110V，就是市電110V將要進入這組線.

  • 安裝好變壓器後，我們就要開始搭一組CRC濾波網路，也就是俗稱的Pi型濾波，這組濾波是由2個電容及一個電阻所組成，讓我們找出2個濾波電容及25mm電容固定架(在這篇報告當中，我們的濾波電容與套件所附的日立電容並不一樣)，然後我們會安裝在下圖手指處的4個洞上.

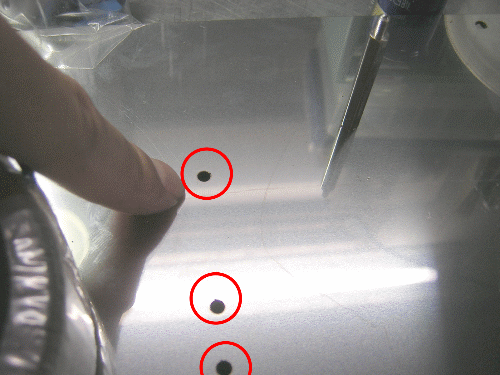

  • 上圖:接下來我們會透過電容固定架將電容固定在紅圈處的螺絲孔

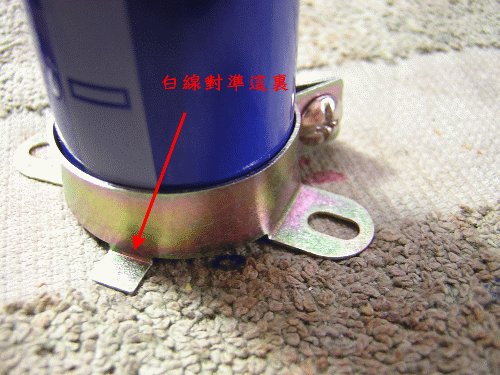

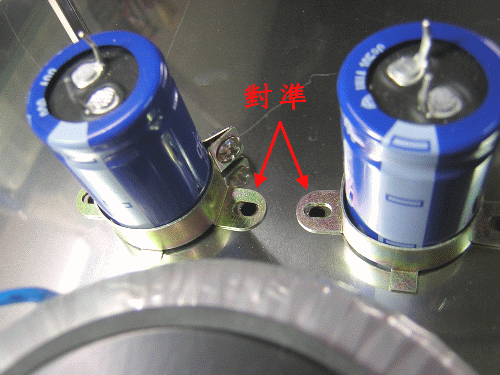

  • 上圖:在將電容固定架與電容結合的同時，請將白線對準固定架上的突起鐵片處，這步驟有助於我們安裝濾波網路的方向

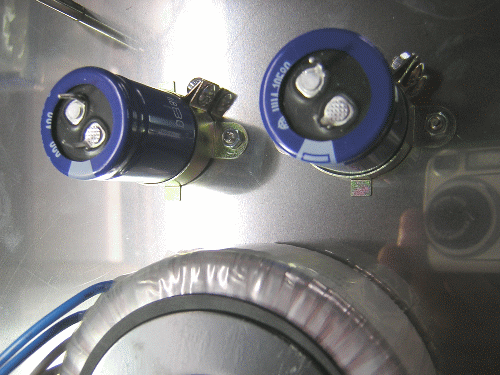

  • 上圖:看到沒?這樣白線(電容負極)都會在同一邊

  • 好!!完成電容與固定架的接合作業後，讓我們將螺絲鎖上底板，準備固定電容


  • 上圖:將螺絲由底板背面伸入螺絲孔


  • 上圖:放上固定電容架

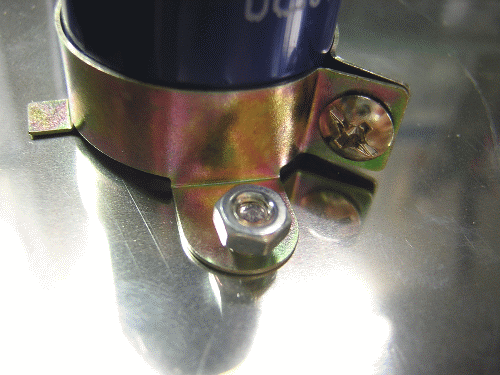

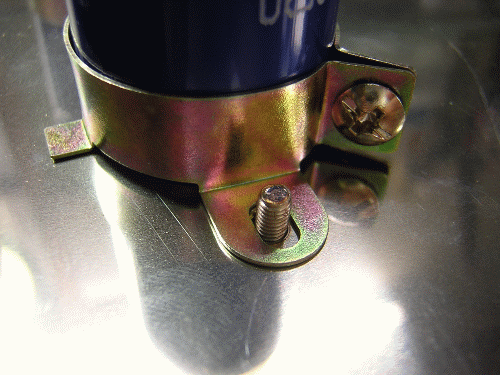

  • 上圖:套入螺絲帽，旋緊並調整電容的位置

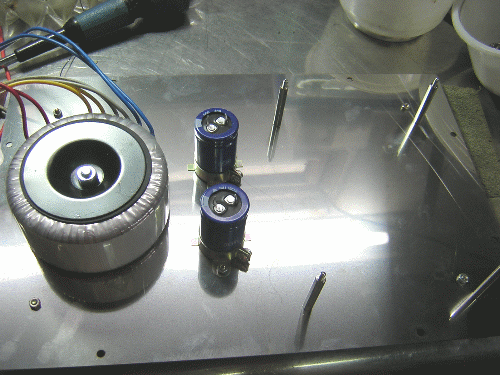

  • 上圖:照圖上的位置固定好2個電容，共有四組螺絲

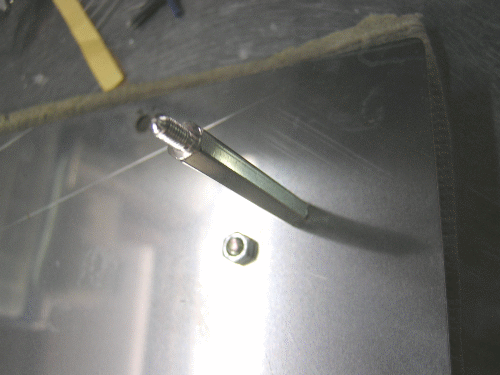

  • 上圖:完成!!接下來拿出四根35mm長銅柱，鎖上!!!


  • 上圖:鎖上銅柱，這就是要鎖SIB耳擴PCB的4根支稱銅柱，當然，若想不要把SIB耳擴的真空管外露，可以取出另外的短銅柱(套件中的零件包也有附上)，在此我們並不贅述.


  • 上圖:完成終了!!

  • 接下來取出橋式整流子，安裝在變壓器的前面固定螺絲孔上


  • 上圖:橋整固定在變壓器前面的螺絲孔，並鎖緊

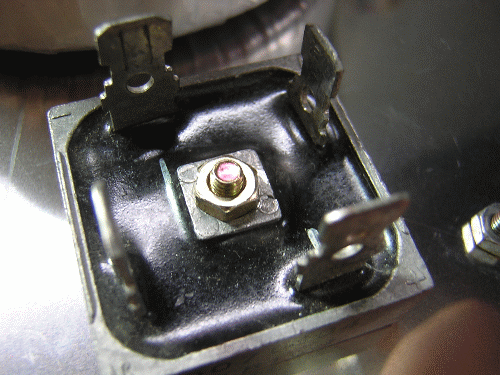

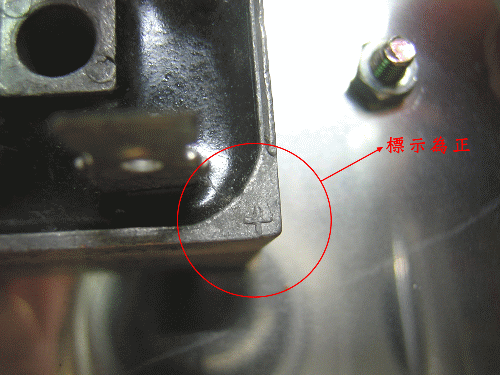

  • 上圖:在橋整的角落有標示正負及AC的字樣，這要請大家注意!!不可接錯，讓我們看看圖中的細部特寫

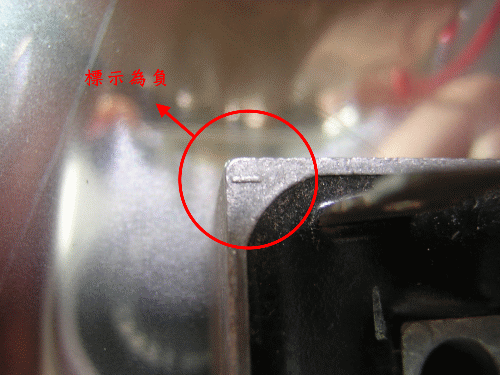

  • 上圖:在正端的對角，就是負，用一個減號標示之

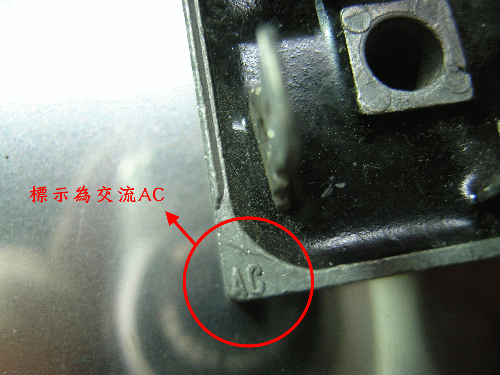

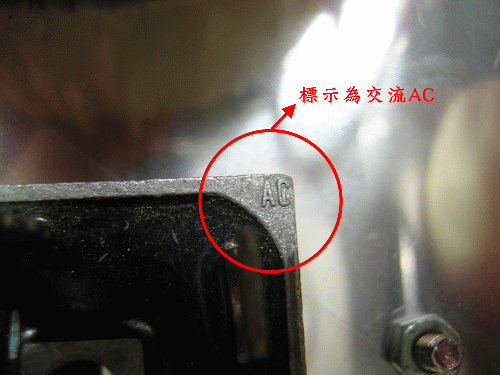

  • 上圖:交流AC電壓進入端，有AC字樣


  • 上圖:同樣的AC端有二個，都是位在對角處

  • 原理很簡單，從市電進入的110V交流電壓經過變壓器勝壓成200V交流，經過橋整後變成脈動直流，再經濾波網路變成直流，(就是我們要使用的DC電壓)，再供給真空管的屏極.

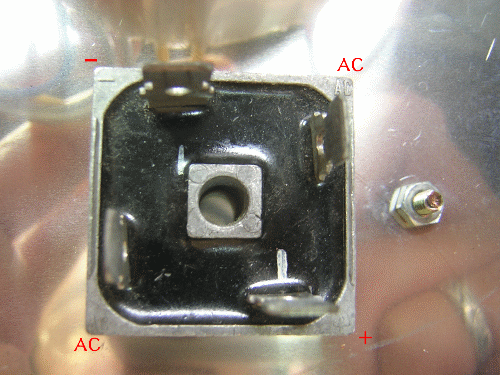

  • 上圖:橋整的各部標示，這樣清楚多了吧?

  • 固定好之後，就是要將變壓器的0-200V(藍色)這2條線接往橋整，我是使用快速接頭以方便使用，用焊接的也可以，請參照下圖的所有步驟:

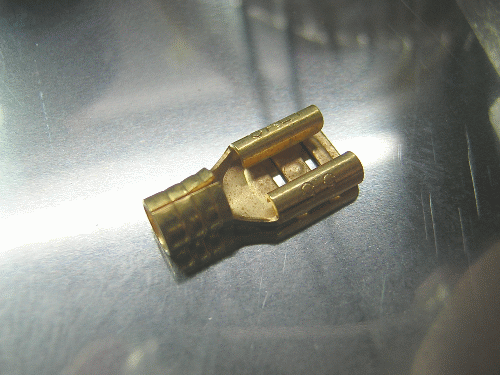

  • 上圖:這個就是快速接頭，將要用在變壓器與橋整的連接上

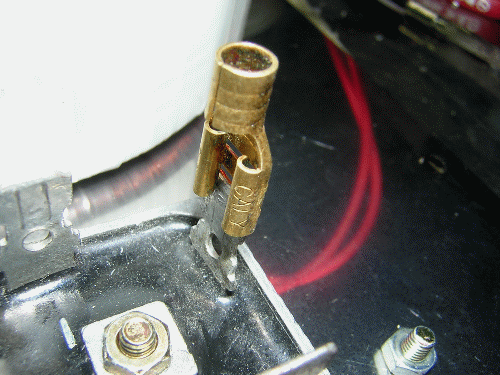

  • 上圖:先看看合體的狀況

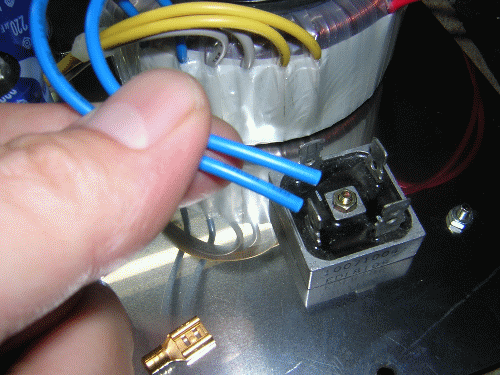

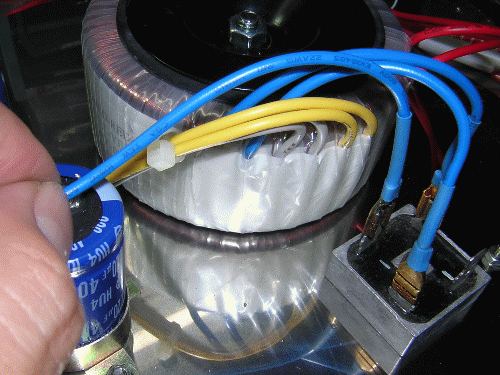

  • 上圖:我們就是要將這2條高壓接往橋整的AC處，將線取適合裝入橋整長度

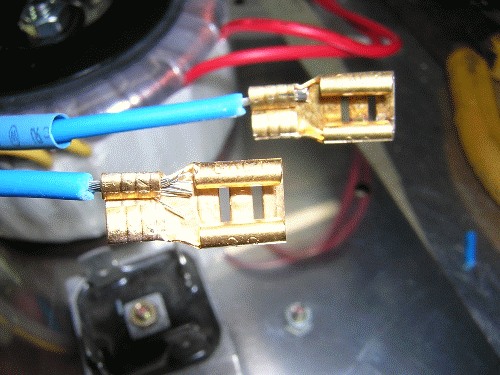

  • 上圖:剝去外皮後先套入熱縮套，夾入快速接頭

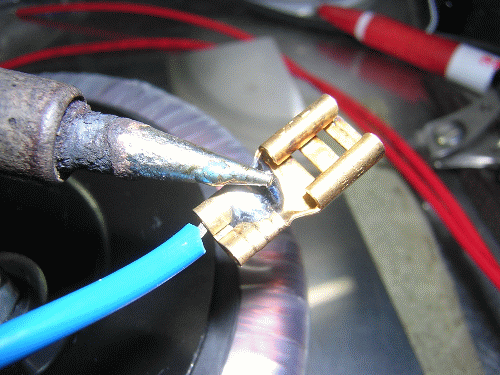

  • 上圖:為求穩固使用焊錫焊接

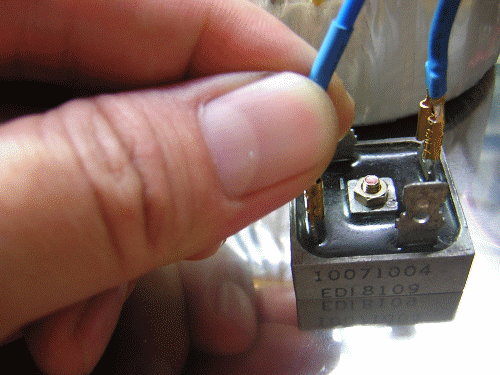

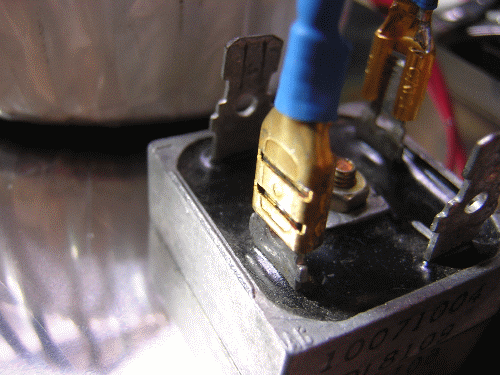

  • 上圖:完成後插入橋整的AC端


  • 上圖:OK完成了AC端連接步驟!!

  • 將這2條完成後再來是要將輸出的負極(也就是橋整標示為負-)的部份接往濾波電容的負極腳，如下圖解:


  • 上圖:將橋整的負端拉往濾波電容的白線負端，一樣先取適合線材長度然後剪斷

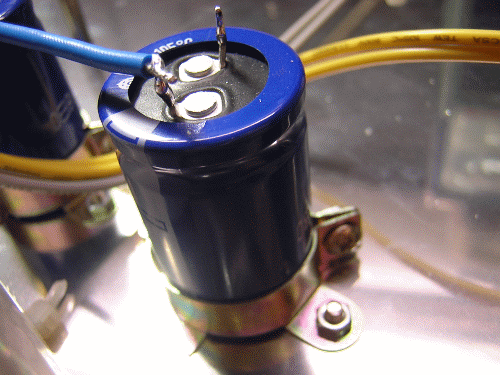

  • 上圖:撥去外皮後將線芯繞在電容負端，然後上錫固定


  • 上圖:上錫完成

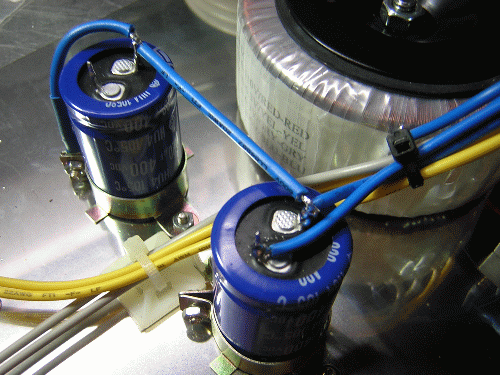

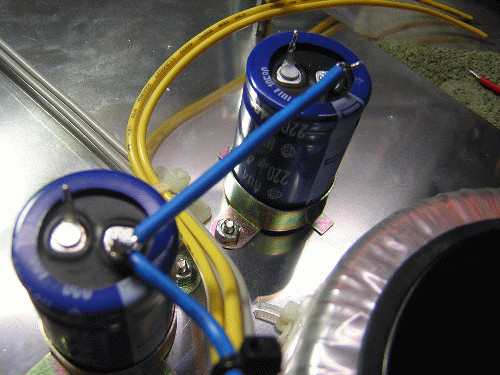

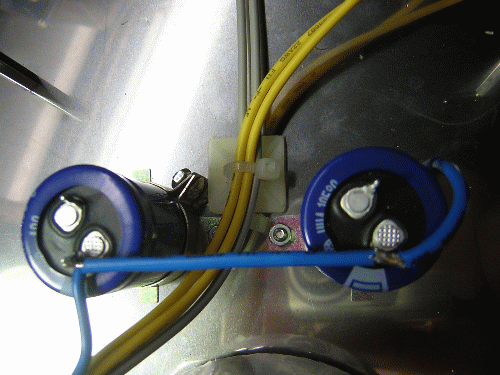

  • 上圖:再拉一條橫的將2個電容的負極相接，順便一提，後面的黃色和灰色的是燈絲電壓的變壓器電線

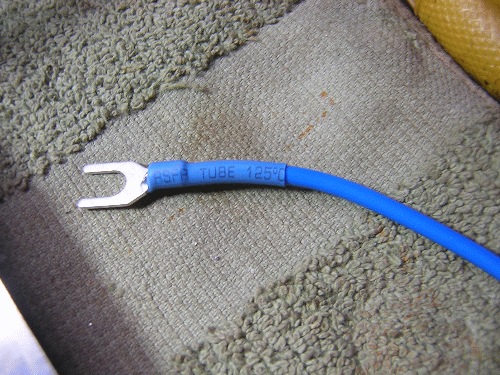

  • 上圖:當我們將2個電容的負極相接之後，做一條適合長度的電線，準備下地，在這個例子當中，我是使用Y型端子

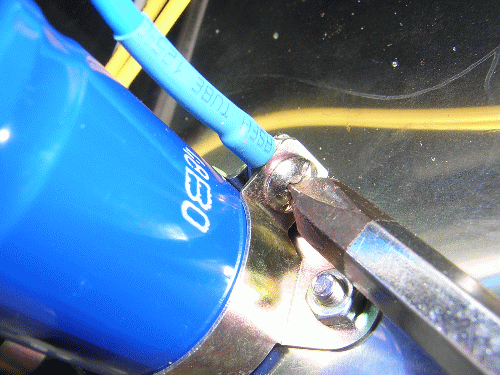

  • 上圖:剛好插在電容架上，再用螺絲鎖緊

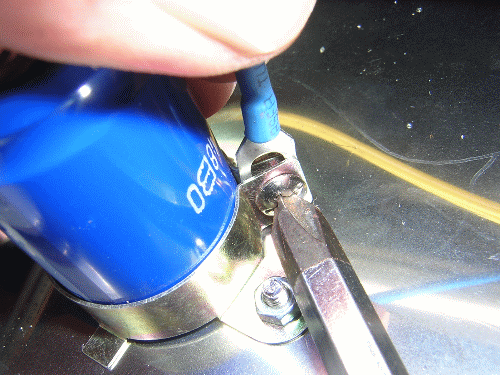

  • 上圖:鎖緊

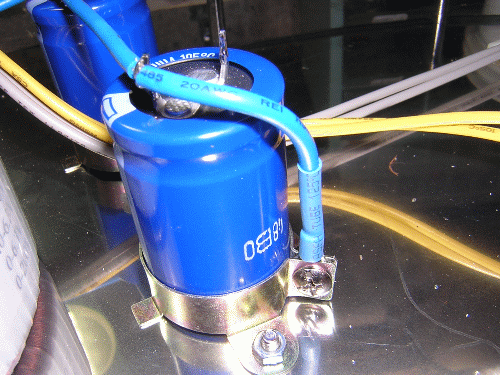

  • 上圖:將另一端焊在電容的負極上，完成下地


  • 上圖:從電容的上面角度看，這樣比較容易了解

  • 當我們完成這步驟後，接下來就是將橋整的正極輸出接到第一個電容的正端，讓我們看看以下的圖:

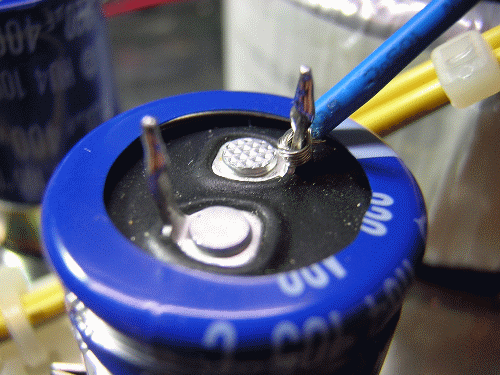

  • 上圖:從橋整的正端輸出接到電容的正端，一樣取適合長度電線綑緊電容正端後上錫

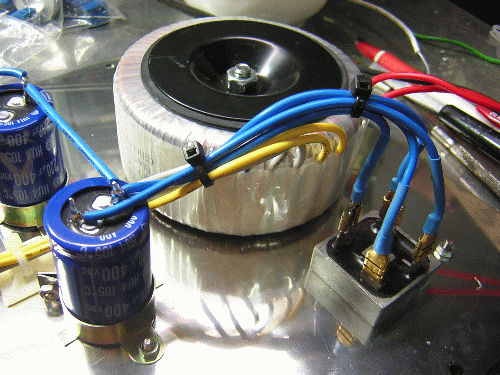

  • 上圖:完成後全貌，並以束線帶將線整理後束緊，以求美觀

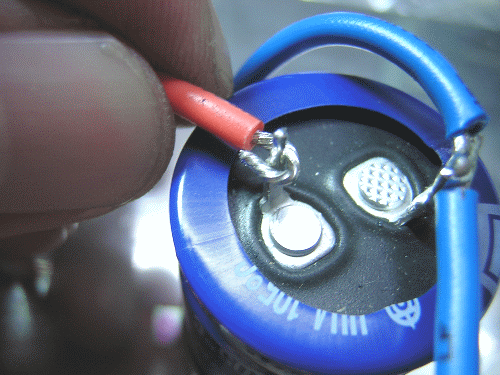

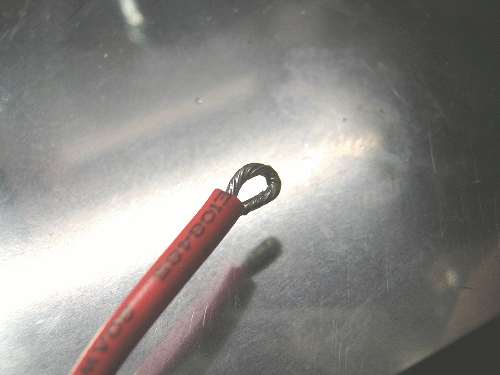

  • 上圖:再來取一段合適長度的線，剝皮後繞成一小圈，準備接在第2個電容的正極輸出端，也就是B+電源輸出


  • 上圖:接在第二個電容的輸出，這是要接往PCB的B+處

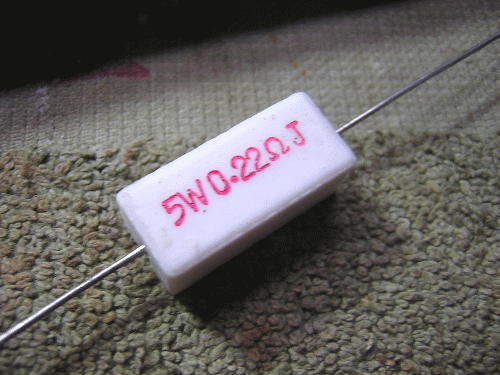

  • 上圖:等這些都完成後，再來取出0.22R/5W的電阻，我們要完成Pi型濾波中的R，而這個電阻可以換成100R，或是用Choke代替，也就是C-R-C濾波，也可以做C-L-C濾波

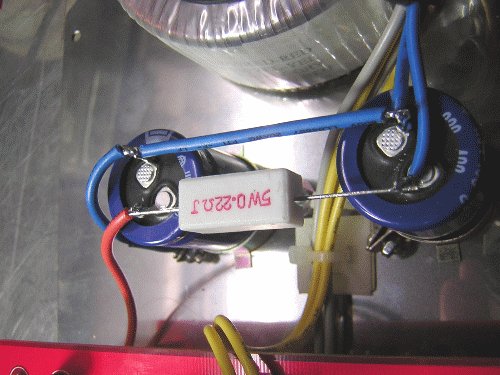

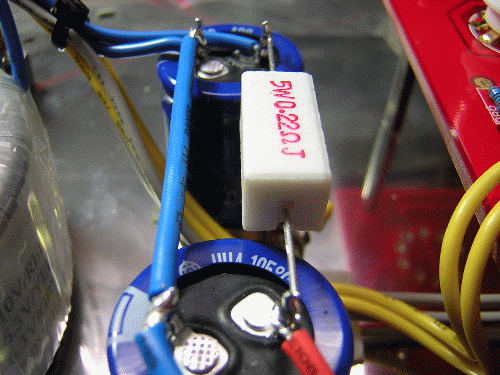

  • 上圖:將這個電阻跨在第一個電容和第二個電容的正端，並上錫焊好


  • 上圖:完成了C-R-C濾波!!而圖中的紅線為B+輸出，接往PCB的標示B+處

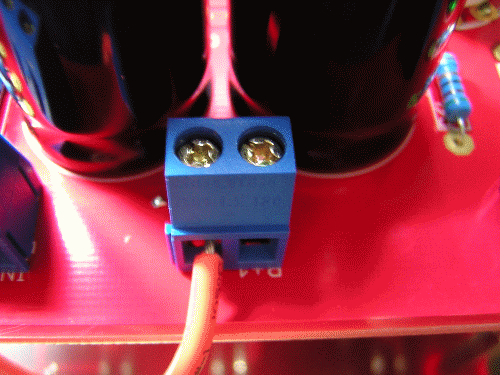

  • 上圖:B+輸出接到PCB上的B+端子台


  • 上圖:為求安全，我習慣再多加一個洩放電阻，目的是在關機時藉由這個電阻將電容中多餘的電消耗掉，這樣在往後改機時會比較安全，減少被電擊的危險


  • 上圖:配好的線全貌，另外將燈絲接上PCB，燈絲的作法如下:


  • 上圖:這是用黏的理線座，黏在二個電容的中央


  • 上圖:將2組燈絲(黃和灰)跨在理線座上

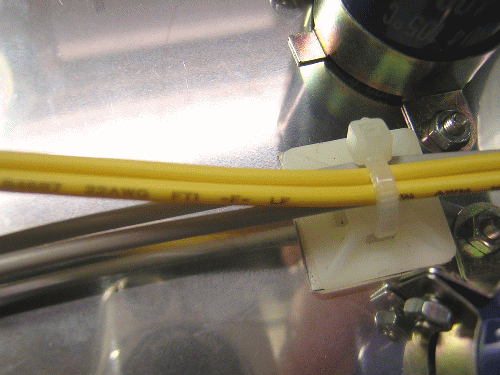

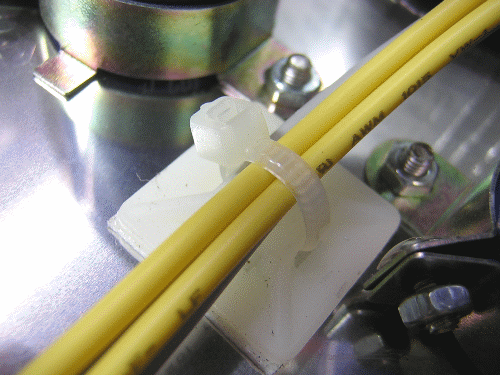

  • 上圖:然後用束線帶將電線束緊

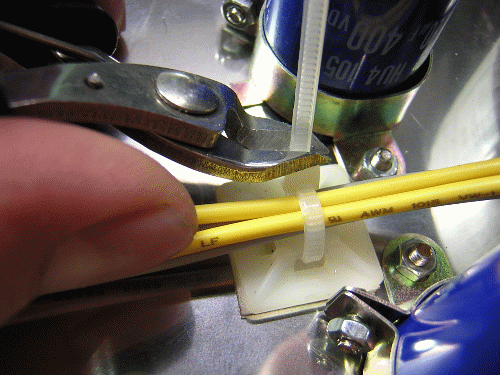

  • 上圖:利用斜口鉗將多餘的束線帶線頭剪掉!!


  • 上圖:完成!!


  • 上圖:因為一次是固定2組，將各自燈絲線分開，分別接往PCB的左右二邊端子台，並鎖緊

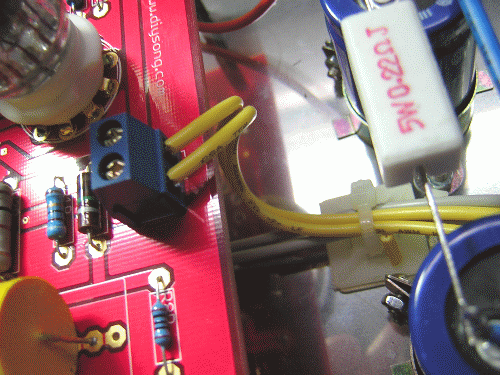

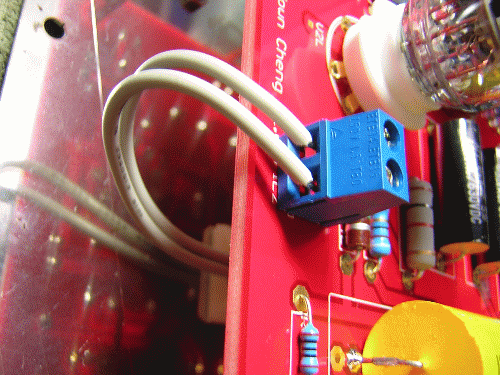

  • 上圖:接往PCB的一邊燈絲


  • 上圖:另一邊燈絲

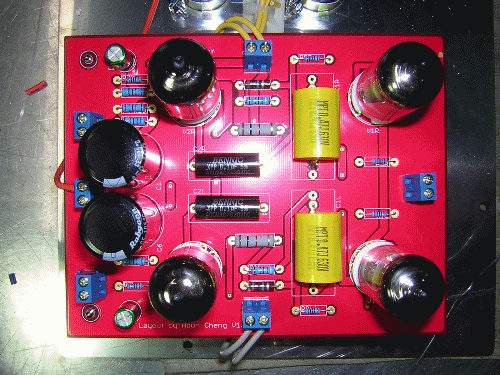

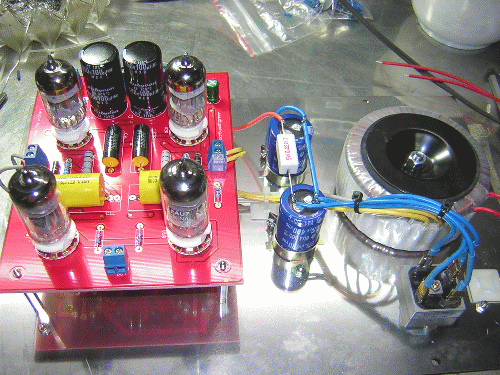

  • 上圖:從上方看PCB的燈絲及B+電壓接法

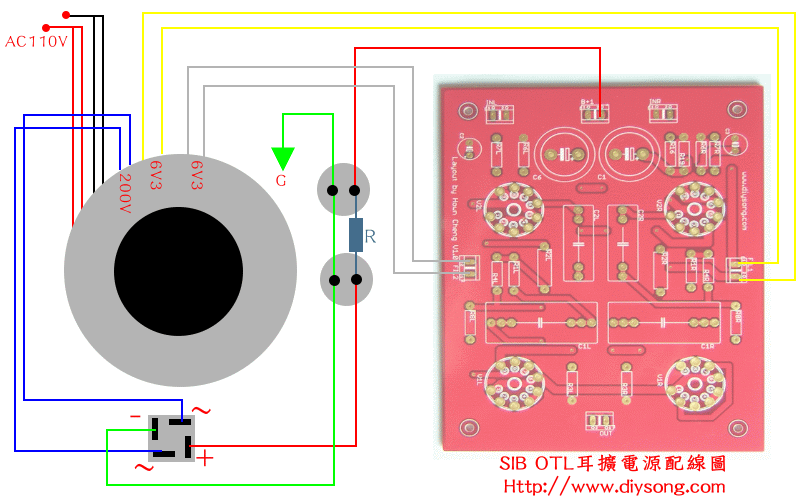

  • 上圖:綜合以上所有的步驟，我們來對照這張電源配置圖，更可以了解到SIB耳擴的電力配線方式.

  • 在下一篇我們會專文提到SIB耳擴的訊號線路配置方式，因為訊號的配置有許多彈性及技巧，所以我們希望以專文的方式來為各位報告，不過以這篇電源的配線來說，是不是大家也在很輕鬆的方式下學會了電源搭棚?

  • 沒錯!!就是這樣的簡單，若我們將橋整換成整流管，再加上一組整流管的燈絲，就便成不折不扣的管整流版SIB耳擴/前級，這簡單的SIB機器，相信會為大家帶來許多裝機的樂趣!!
