DS SIB OTL耳擴裝機報告(下) by hn702906

  • 接下來我們要開始進行AC電源及訊號線的配置，在這之前，請先取出後板，並鎖上AC電源座和RCA端子.

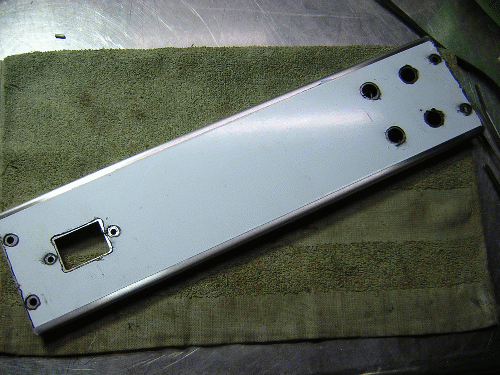

  • 上圖:後板的配置，左邊是3P電源孔，右邊是4個RCA座孔

  • 請注意!!四個RCA孔都要裝上RCA頭，但若是用耳擴其實只會用到2個RCA，前級是要用到4個RCA(一組進一組出)

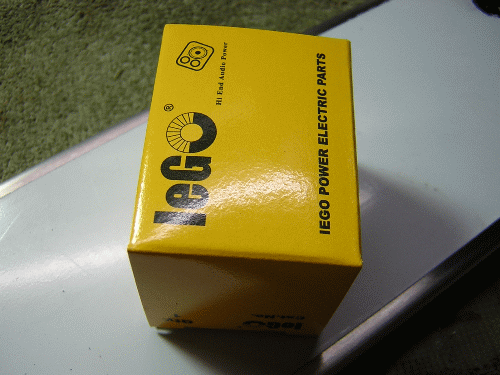

  • 上圖:取出所附上的IeGO的3Pin鍍金電源插座，並準備安裝

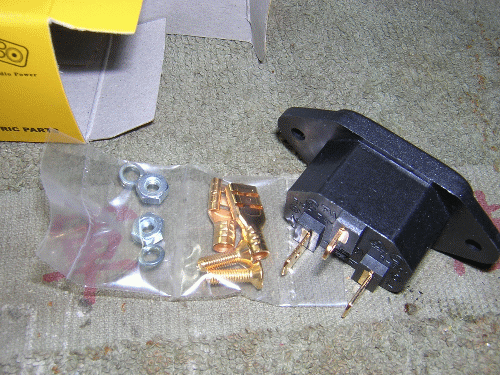

  • 上圖:我們可以看到會有一個3Pin電源插座本體，螺絲及彈簧華司，及2個鍍金快速接頭

  • 再來是確定背板的方向，一般3P電源插座都是裝在變壓器這邊，也就是若變壓器是裝左邊，那背板的3Pin電源插座也是要裝在左邊，反之則然，3Pin電源插座的二個斜角都是朝上方，(這是個人習慣的問題，不過朝上會讓電源線較順手)

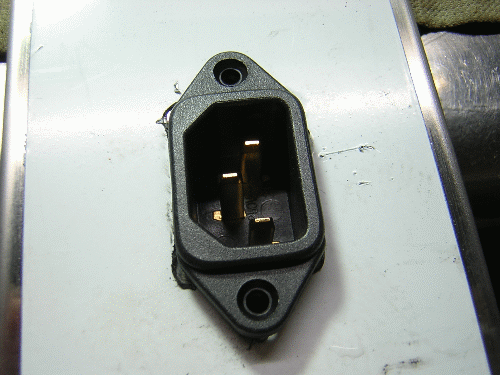

  • 上圖:請先將背板的護膜撕下少許，然後裝上3Pin電源插座


  • 上圖:將螺絲置入

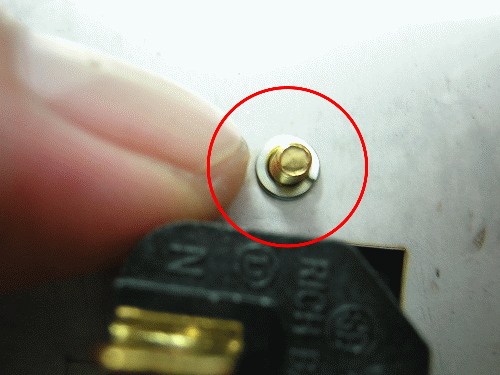

  • 上圖:為確保螺絲鎖緊，請將彈簧華司先放入螺絲，再鎖上螺帽

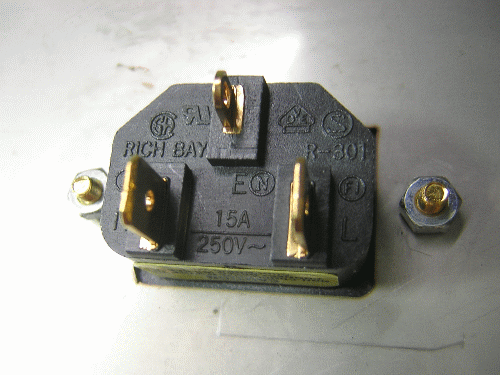

  • 上圖:鎖上螺帽

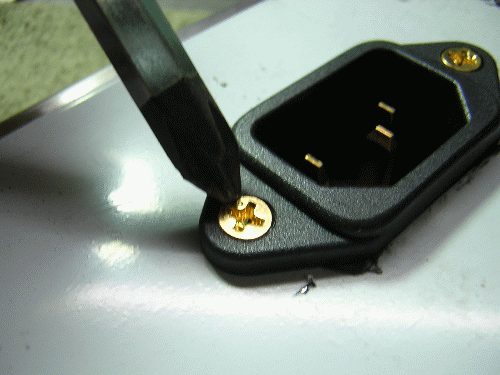

  • 上圖:然後用螺絲起子將螺絲旋緊，另一邊螺帽請用板手固定住，為確保用電安全，請確實鎖緊!!

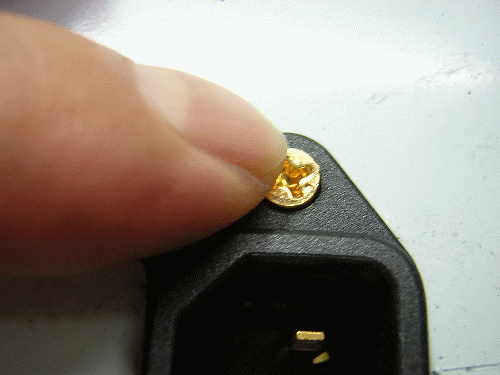

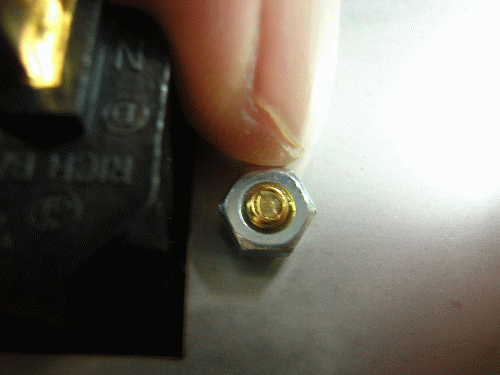

  • 上圖:完成!!這時用手旋轉螺帽必須是紋風不動的程度，若用手還可以旋開，就代表還不夠緊，請再加強一下.

  • 在這裡與大家分享一件經驗，在小弟幫朋友改機或是除錯時，發現大部份的端子都是只有用手就可以旋開的，為了以後的安全問題，請確實將所有端子旋緊，別為了一時的方便，造成用電或是線材插拔的大問題.

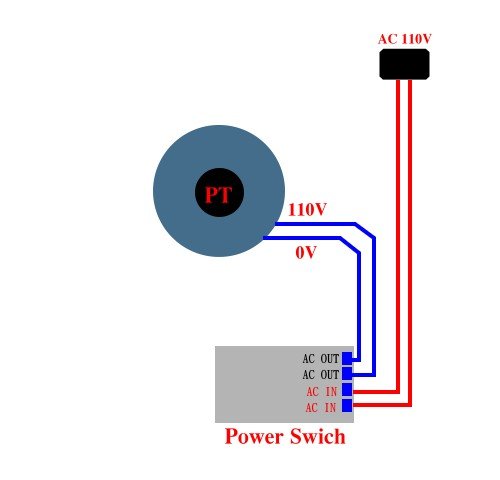

  • 上圖:電源配置圖，電源的AC110V接入旋轉式電源開關的AC IN，而變壓器的0-110V接到旋轉試電源開關的AC-OUT

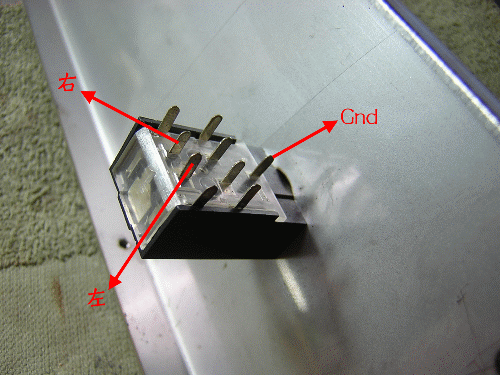

  • 上圖:再來請取出前面板，並將耳擴插座鎖上，腳位朝上會比較好焊接(腳位如圖所示)

  • 看到這麼多腳不必害怕，其中我們只用到3支腳，最後面的中央二支，以及最前面的一支，最後方的二支腳取中間二之分別是左聲道與右聲道，最前面的一支腳為Gnd接地腳.

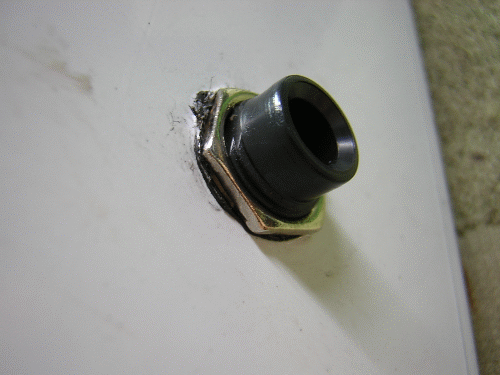

  • 上圖:撥開保護膜並鎖上螺帽，請確實旋緊

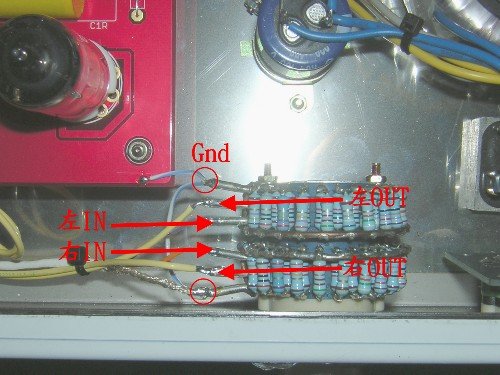

  • 上圖:鎖上級進式的VR控制器，請看圖示中的VR腳位，接腳分別從內至外為IN-OUT-Gnd

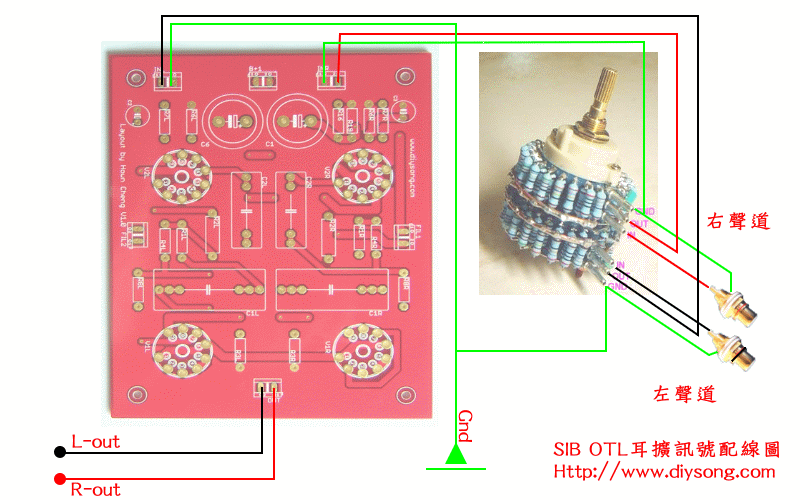

  • 上圖:訊號配線，請照上圖所示

  • 接線分別從RCA接入--->經過VR--->接入PCB，而輸出請直接接到耳擴接頭

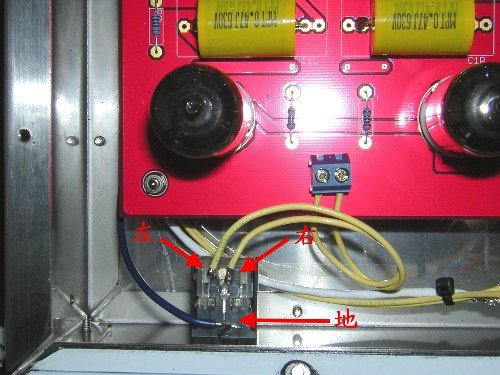

  • 上圖:耳擴接頭的接線配置，其中上圖藍線的地是從濾波電容中點接入，不是從PCB的Gnd接入，請注意!!

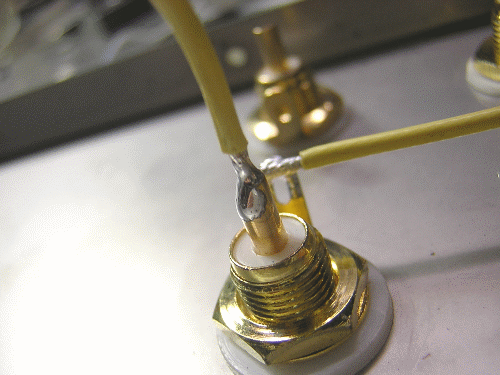

  • 上圖:為求方便，我們將輸入的Gnd相連，接到VR

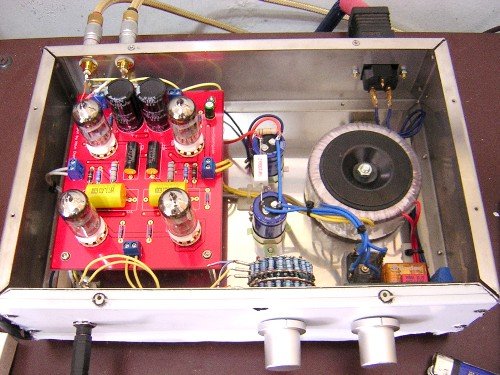

  • 上圖:完成了SIB耳擴/前級，這是所謂的左駕板，我覺得比較符合使用習慣

  • 完成這台SIB簡單耳擴，若覺得耳機的低頻要再加多一點，可以調整交連電容，至於要加多大?可視個人習慣，最大可加到22uf，至於耐壓建議選擇較高的PP電容，不要用電解電容.

  • 接成前級只要更改輸出端串接一個電阻衰減就可以(100K, 220K, 1/2W 1%)的都可以!!
  2006/10/02補述

  • 我們一直希望能夠將所有套件中的裝機報告儘量寫的非常詳細，事實上，DS在所有套件開發上，針對於任何可能影響於套件上的變數都能加以控制，但我們會針對套件上架後若有更好的裝機方式，都將會在裝機報告中加註，以求更加完美

  • 這台SIB耳擴原本在樣品試做中使用的變壓器次級是只有一組的，若您手邊只有一組次級(6.3V)，請直接將二組燈絲聯在一起即可，(FIL1和FIL2連在一起，只送一組燈絲)，但若是變壓器次級有2組6.3V的次級，請直接將FIL1和FIL2分開接，但要將浮壓連到V2.


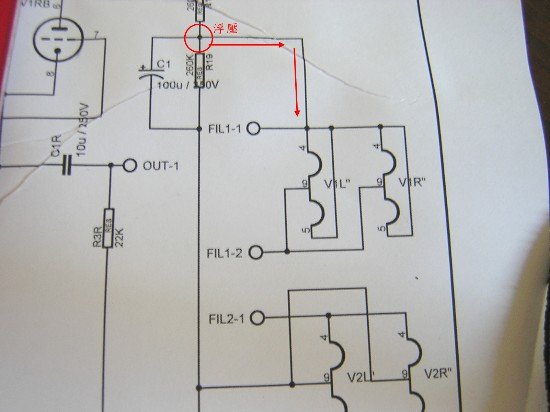

  • 上圖:圖中藍色箭頭所指的就是從B+經過R16(260K)壓降後給燈絲的浮壓，在線路圖上，這電是介於R16和R19的中間，也可視為C1的正端

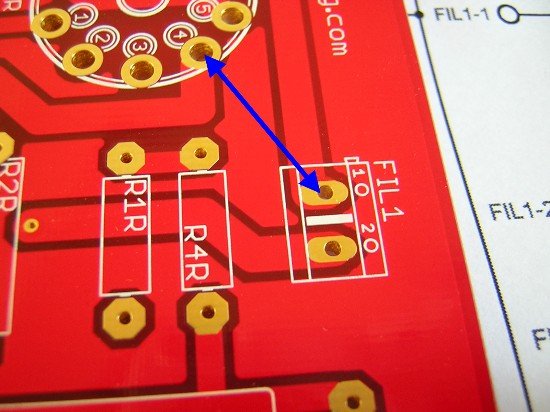

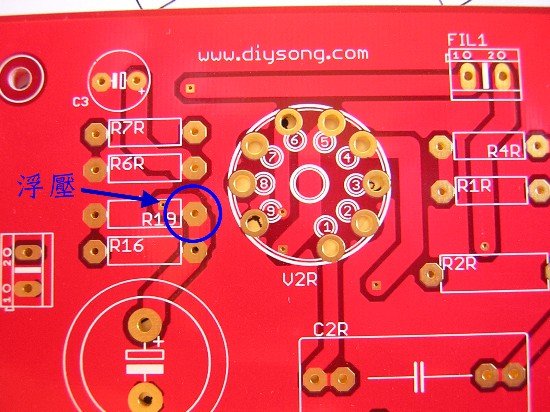

  • 上圖:這在PCB板上的位置在此，就是R19和R16的連接處，這點是會接到FIL1上的10處

  • 上圖:讓我們再看看浮壓的行徑方向，這電壓從R16壓降後會連到第一組燈絲，也就是FIL1

  • 這原來不會有問題，若是變壓器的次級只有一組，這浮壓會從第一組燈絲接到第二組燈絲，所以V1和V2都會有這個電壓，但若是變壓器次級是2組，就會變成只有V1有浮壓，V2就沒有了，這時我們只要將有浮壓的那點接到V2即可


  • 上圖:我們只要接上將浮壓導到V2的第四腳，就可以避免真空管中燈絲電位差所引起的哼聲
