SIB 耳擴裝機記錄 by Magus
  • 當初是為了買 Passion 15 MKII 的替用 MOS看到 DIYsong推出的 SIB 耳擴，
    樣品照很漂亮，於是我也買了一套玩玩。

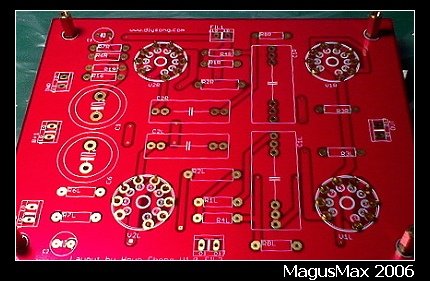

  • 加厚鍍金的火紅 PCB 版，就是被這精心製作的 PCB 吸引了。
  • SIB 是 Simple Is Bset 的縮寫，用的是很簡單的雙真空管電路（每聲道），以輸出交聯電容來增加調音的變化，簡單的 CRC 高壓直流穩壓，燈絲以 AC 點燈，整個套件講求的是「簡單就是美的精神」。

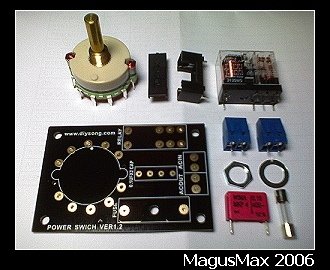

  • 套件裡附的旋轉式電源開關模組，整個 PCB 設計與 DZ (Diyzone) 是一模一樣的，
    但 PCB 的質感比 DZ 好，甚至連 Fuse 都附加了。
  • 裝好零件的主電路版。
    原本站長的裝機說明誤把真空管座安裝在 PCB 背面（有印刷文字的是正面），我裝好之後才發現真空管都沒有點亮，還好沒有傷到任何零件。其實也要怪自己當初覺得有異時沒有小心求證，花了額外的時間拆換管座。
  • 編按:我們緊急在討論區中更新裝機報告中的刊誤消息，也謝謝提醒我們這個錯誤的眾網兄

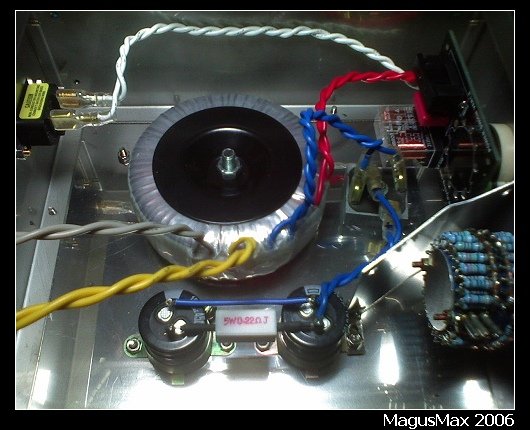

  • 整個電源配線不複雜，市電先拉到旋轉式開關模組再拉到變壓器。
  • 高壓輸出的部分先經過橋式整流，然後進入 CRC 濾波；變壓器拉出的兩個 6.3V AC 電源就直接拿來點燈絲。
  • 我把電源（特別是 AC 部分）集中在機箱的一邊，希望跟主電路有區隔減少一點干擾。
    因為面版開孔的緣故使得級進式 VR 必須跟電源靠近，我用了一小塊接地的鋁板隔開，多少有點心理作用吧。
  • 這個級進式 VR 是完成品，不用自己焊接，真方便

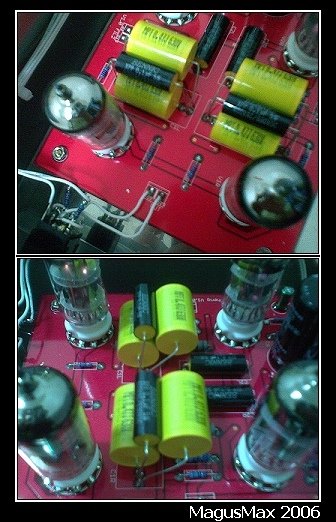

  • 套件原本的輸出交聯電容設定在 0.47uF（黃色的），但我覺得聲音太尖銳，低頻跑不太出來，聽起來頗為吃力。
  • 站長說也有人加到 10uF 的大小，但要耐壓 200V 以上 10uF 的容值，又要非電解的電容，恐怕要併聯很多小電容才行，花費、空間安裝都是問題。我把之前購買的電容加了一些上去，現在每聲道的輸出交聯電容值各是：0.47uF x 2 + 0.1uF = 1.04uF基本上我覺得 1uF 左右的容值就增強了點低音，考慮到 SIB 是要搭配 TB 小喇叭播放輕音樂使用，不太強的低頻反倒合適，就沒有繼續增加電容了。

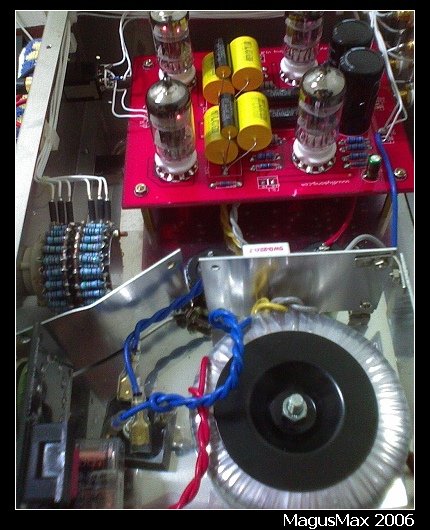

  • 整個系統的配線∼∼
    電源區用小鋁板擋著，增加點心理作用，（哈）訊號線是用 1mm 的單芯銅線，用隔離線太麻煩了，不符合 SIB 的精神（其實是自己懶 ><）。
  • 雖然訊號的路徑有點長（特別是輸入源到 VR 的往返與當前級用時的輸出路徑），
    有點擔心雜訊的干擾。
  • 當耳擴試聽，在音量大於七點鐘方位後有「嗯∼嗯∼」的雜音，（十二點鐘方向音量最小）音量全開時又沒有。
    不過此時耳機的音量已經很大了，平時不會用到，而且雜音也不明顯。
  • 當前級試聽，不管音量轉大或轉小，「嗯∼嗯∼」的雜音一直都有，但離喇叭超過 30cm 就聽不到，後來在輸出各串上 100K 的電阻衰減 SIB 當前級時的增益後，的雜音就減少很多，幾乎要靠在喇叭上才聽的到。因為未來搭配的是 6C45 後級而不是現在的 0dB Passion 15 MKII，
    損失的增益就由後級來補足吧。
  • SIB 完成照！機箱在兩側的不銹鋼板上留有開孔，讓我直覺想到一些廠機常用的護木裝飾。
  • 於是到 B＆Q 買到現成寬度 8.5cm 的木板（頂端也削圓處理過了喔！），請 B&Q 切割成長度 20.5 CM 左右，快速、漂亮又免費！
  • 稍微打磨後再用「天然護木油」處理一下，整體的感覺還不錯。本來是想塗成鮮豔的色彩（純黃或地中海藍）來展現一下有現代感的配色，不過工具、材料的準備不便宜（為了兩塊小木板買一組？？），以及未來的使用者（SIB 是要送人的喔!）比較喜歡木材的原色，就打消了念頭。
    果然又符合了 SIB 的精神！（><）

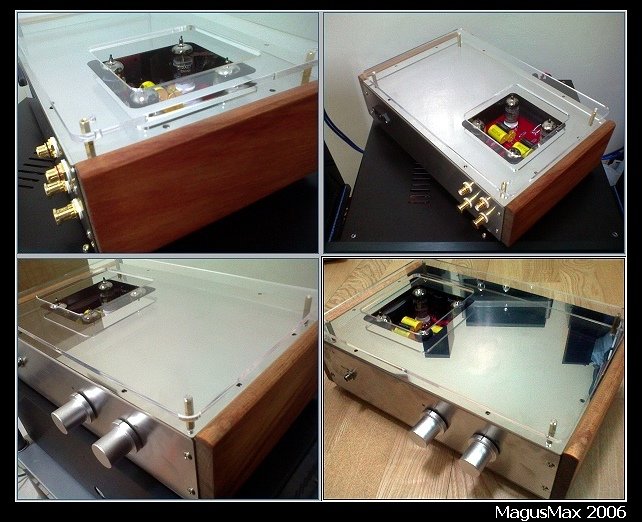

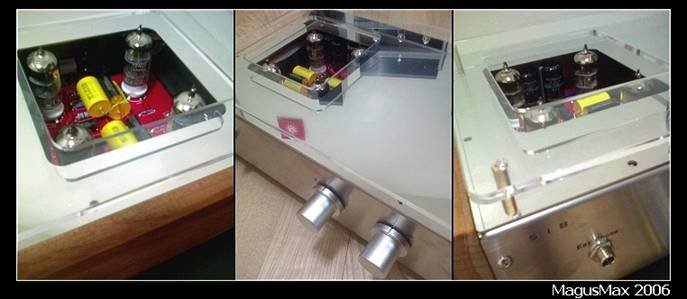

  • 來看幾張完成照吧∼∼
