新享樂主義--DS全音域書架型喇叭完全套件組裝說明 by hn702906
- 收到套件後請清點數量是否有誤,沒問題後就可以開始施工.
- 在施工前請先準備以下工具:
- 1.鐵鎚(若有木鎚或膠鎚更好)
- 2.抹布一張
- 3.烙鐵一把(建議40W以上),焊錫少許
- 4.阻尼噴劑,(也就是汽車用底盤隔音膠),若無也可
- 5.快樂的心情
- 先清點數量:

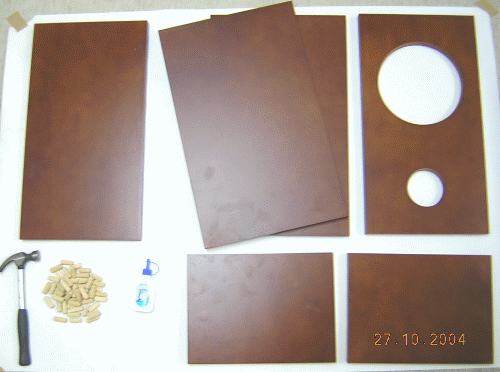

- 上圖:每個箱子共有6片,包括上下,左右,及前後,並附上一罐木工用白膠,及木製榫頭

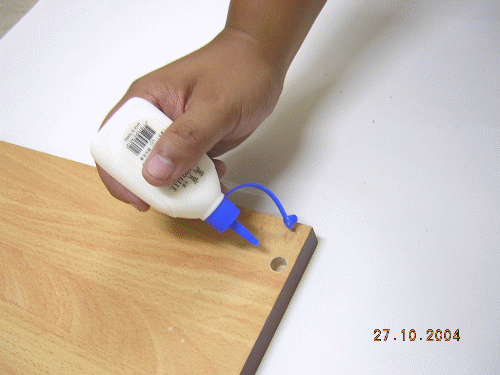

- 上圖:先找出側板(左右板都可以),將白膠灌入定位孔中少許即可

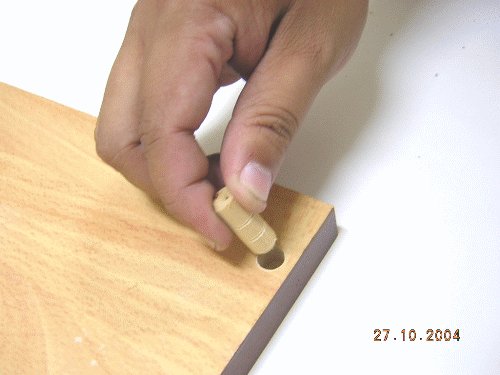

- 上圖:再將木製榫頭塞入孔中

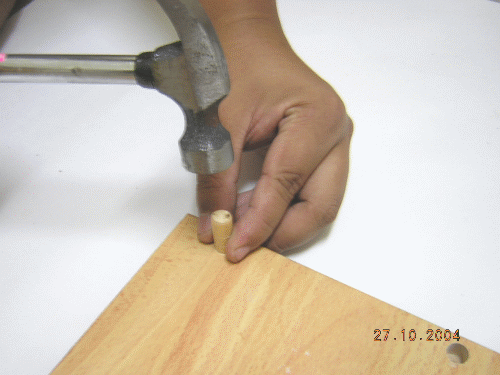

- 上圖:利用鐵鎚輕輕敲入,讓木製榫頭固定

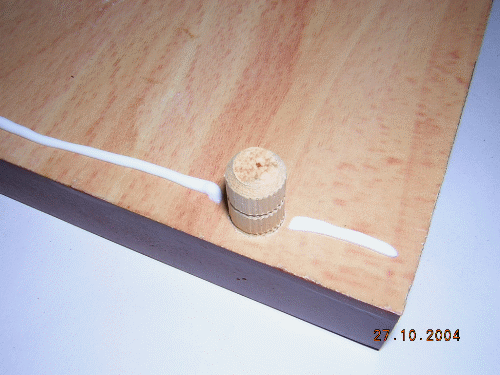

- 上圖:等將全部榫頭都敲入完成後,將白膠塗抹在接合上下板的邊緣

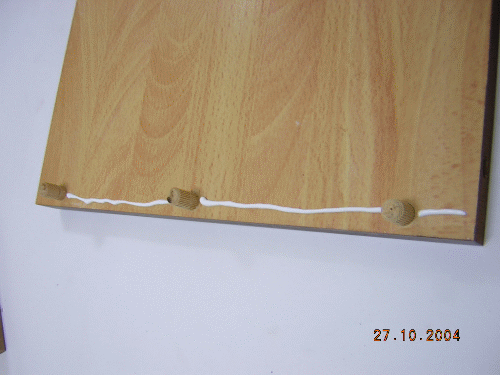

- 上圖:塗抹完成貌

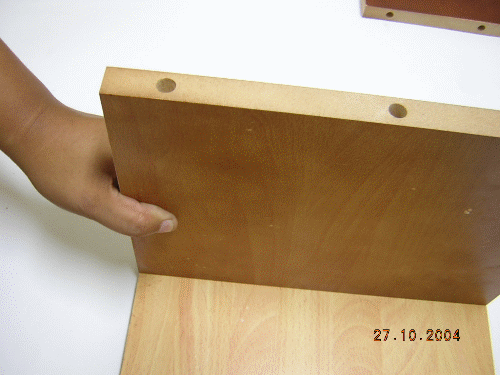

- 上圖:將上板(或下板)與剛剛的側板接合,因為有定位榫頭的關係,必須稍稍用力才能裝下

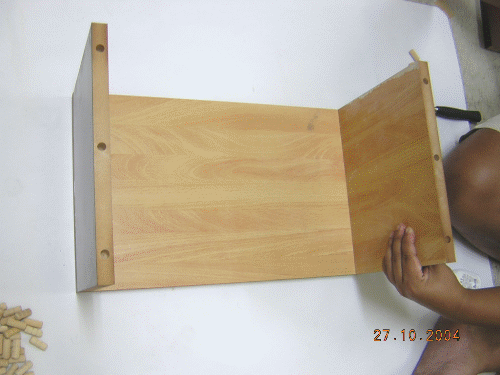

- 上圖:將二邊(上下板)都裝好

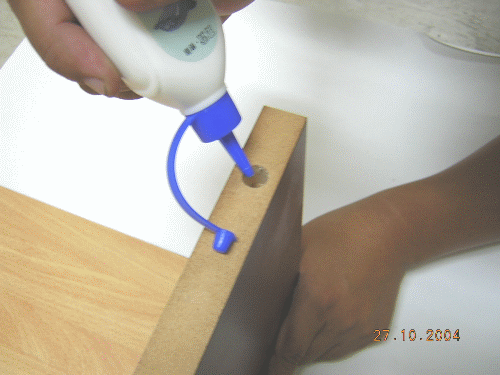

- 上圖:一樣的將白膠注入孔位中少許,準備接合另一側板

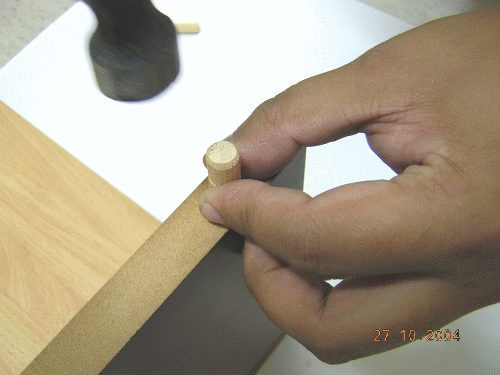

- 上圖:上完白膠後打入定位錐

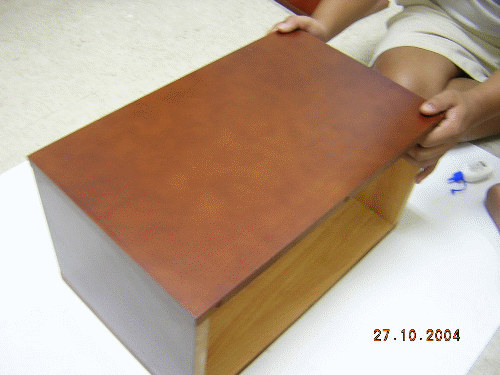

- 上圖:將剩下的一片側板蓋上.

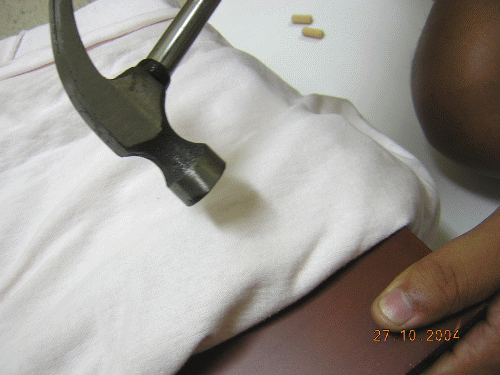

- 上圖:,並鋪上抹布使用鐵鎚敲緊,正常的敲緊後應無縫係(下圖)

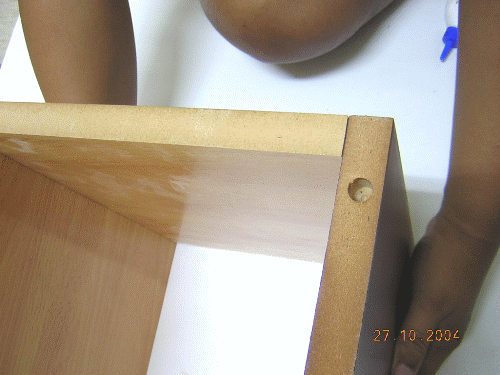

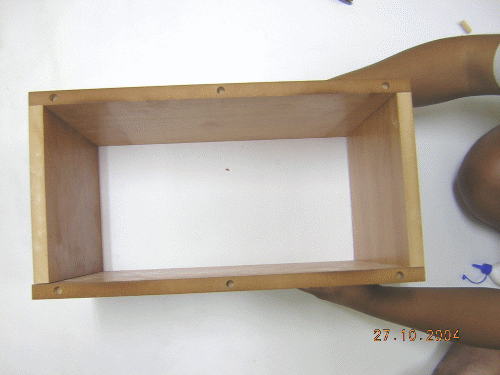

- 上圖:完成上下左右接合,是一個完美的長方型框框

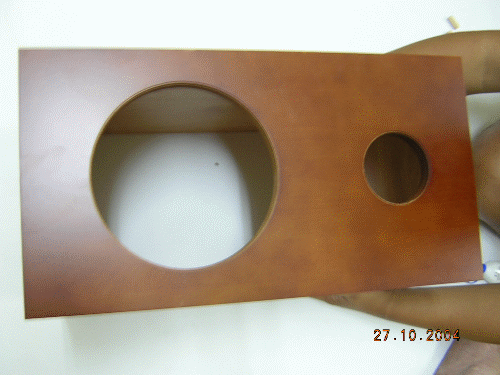

- 上圖:前面板的安裝,一樣先灌入少許白膠及打入榫頭後即可安裝上去
- 至此,可以考慮施加阻尼劑或是用熱溶膠將箱體內面接合處再行補強或惡搞一番,隨各人喜好,再來將喇叭端子鎖上及完成單體的連接即可開聲試聽
- Ps:以上圖片如果有細心的網友會發現:疑?怎麼單體的螺絲孔不見了?
- 別擔心,這是因為單體的螺絲孔位還未告知工廠,在打樣時效上無法即刻完成,但在正式出貨的時候,固定單體的方式是採用埋入銅柱及鎖螺絲的方式.
- 這種固定方式可說是目前最可靠的,除了考慮到單體拆裝方便,也有降低日後木板滑牙的可能,可說是一兼數得!!也只有在DS所推出的喇叭套件中可尋其身影!!
- 單體的安裝將在下一篇文章中介紹,若是有裝過單體的朋友,應該都會覺得很簡單吧~
- 讓大家先睹為快,這次使用的單體:

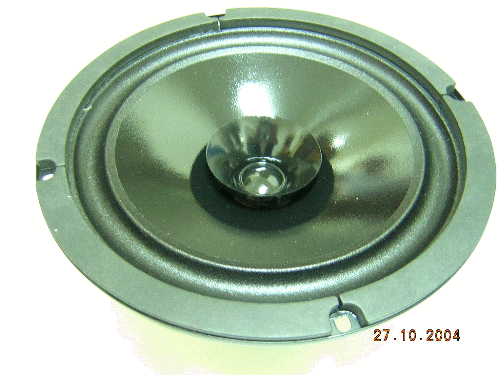

- 上圖:Panasonic全音域8吋,92db高效率單體,茫茫"叭"海中的一塊樸玉

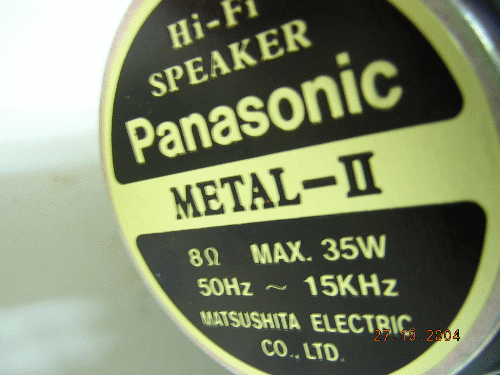

- 上圖:清楚標示的原廠規格,最大可達35W!!全音域喇叭與微瓦管機的最佳瓦數搭配!!

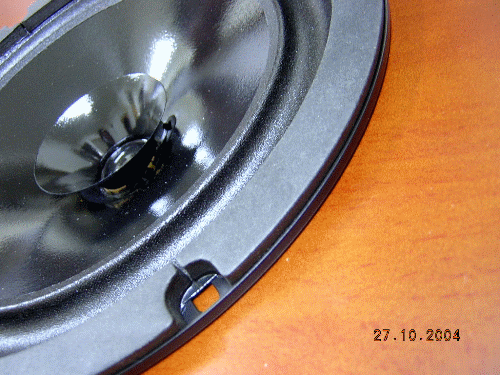

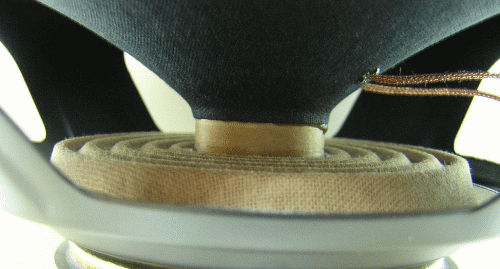

- 上圖:彈波及紙盆近照
- 上圖:與DS重量級書架木箱結合的情況
- 上圖:嗯!!C/P值超高的喇叭套件
