音箱換裝計畫(上)
by Kazmia83
- 在材料的選用上，改用1.5MM厚的密迪板（MDF）是一定要的，尺寸就大致依照原因箱的尺寸下去製作。
- 在這次的製作因為材料與工具的齊全，只花了大概5~6天的工作時間(已滿八小時算一天，大部分都不滿)。
- 在使用密迪板的部分，有幾點務必要注意：
- 1. 盡量不要讓板子碰到水(一丁點沒關西)，因為密迪板碰到水後會發脹。
- 2. 可以的話盡量不要用釘子（板子很容易裂開），要釘的話就用氣動的釘槍（F系列的釘子），或者用夾具固定住，等白膠乾。
- 3. 在需要鎖螺絲的地方盡量用埋銅柱(5MM)的方式，如果真的沒辦法的話，就先鑽個洞在把螺絲旋進去，在鎖的時候也盡量不要用電動的螺絲起子，電動螺絲起子的扭力太強，容易滑牙，要用也盡量用小電壓的或者把扭力調到最低。
- 4. 在螺絲的選用上，盡量用細一點的木螺絲，可以的話再套個墊片，讓螺絲的力量分散，可以鎖的比較緊。
- 5. 越靠近邊邊，鑽洞的速度就要越慢，不然板子也很容易就會裂開
- 上圖是拆下來的單體，由圖中可以看出單體的固定勢必一定要從內部，不然從外面固定的話一定是超級難看，而且為了日後維護上的方便，後板或前板勢必要採用活動式的。
- 圖中的小電路板是分音器，這也是讓我一直搞不懂的地方，為什麼三個單體卻只用兩音路的分音器。

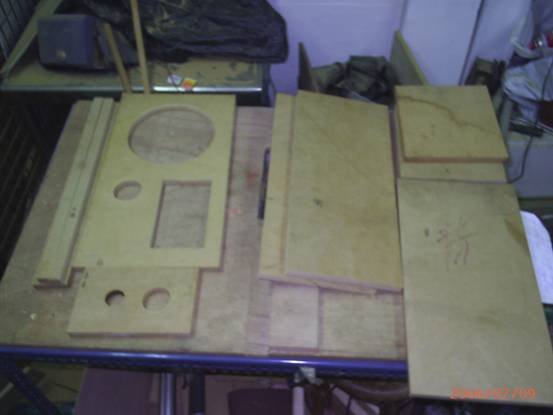

- 上圖是這組音箱全部所用到的板子，另外還有固定低音單體用的圓環沒有照進去，前板的洞都是盡量依照原來的音箱下去挖的，另外最左邊的是固定活動板的木條。
- 首先是前板、後板和單體固定的加工：
單體固定方面的加工

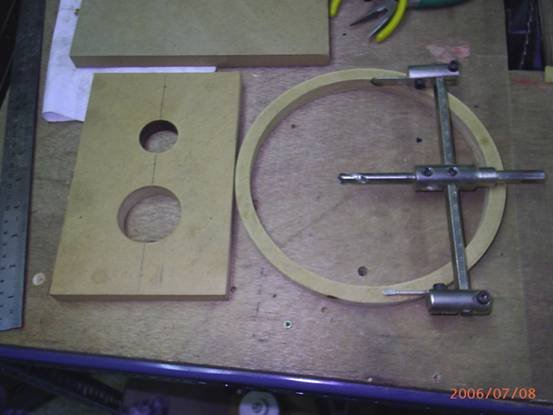

- 上圖右邊是固定低音單體的圓環，左邊是固定兩顆高音單體的板子，壓在圓環上的是自由錐，這玩意可好用了，用它挖出來的圓洞一等一的漂亮(可是尺寸就有點%&*)。
- 左邊板子上最小的那個洞是用圓鑿鋸挖出來的
- 圓環的加工

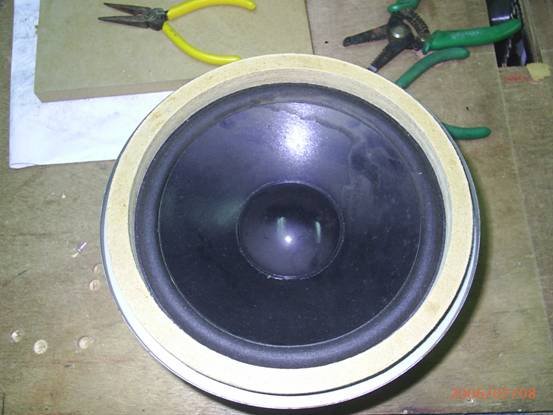

- 先將圓環放上低音單體合一合。

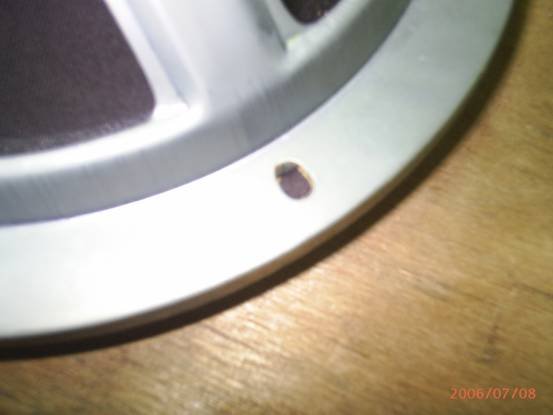

- 反過來，在要鑽洞的地方做個記號。

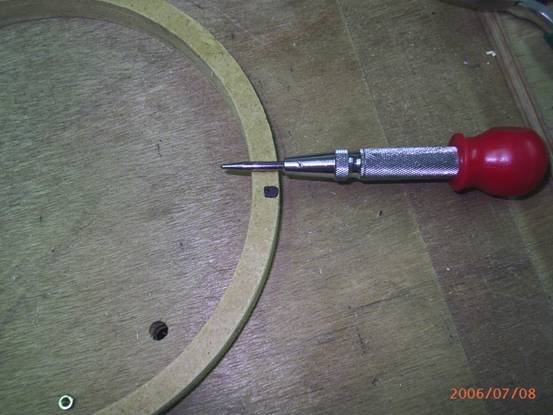

- 四個洞記號都作好後，用中心衝定個位（可定可不定），目的是為了不要讓鑽頭亂跑。

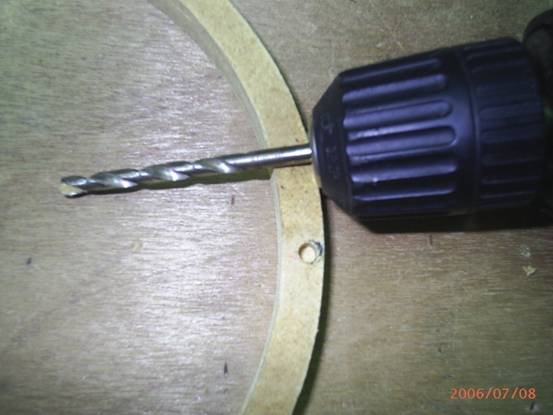

- 用5MM的鑽頭挖個大約6MM深的洞，必須要在銅柱和木頭中間留個縫，不然白膠會全部被擠出來，就沒有固定的效果了。
- 再用10MM的鑽頭修個邊，修邊後再用砂紙打磨一下。
擠入白膠後再把銅柱打進去，訣竅在下面會介紹。
- 小單體固定板的加工
- 高音單體的部分也像低音單體的木環部分加工。

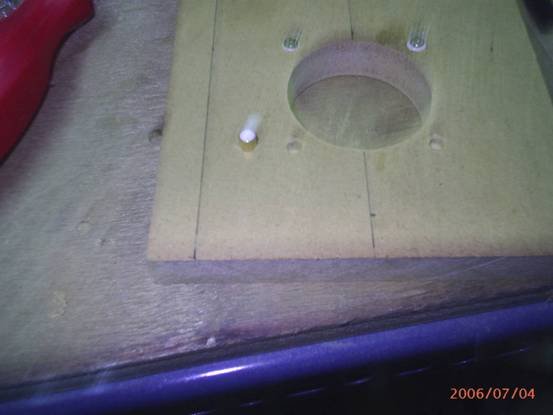

- 在銅柱上擠一點白膠後把銅柱打進去鑽好的洞裡。

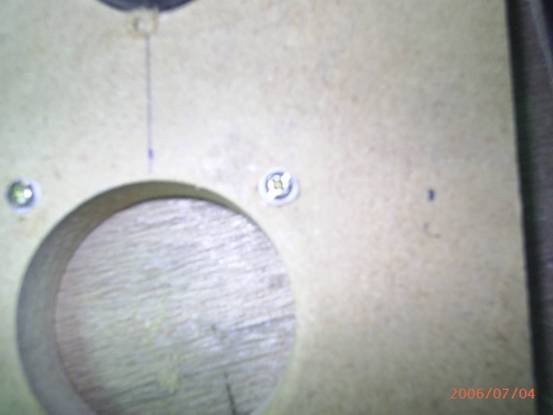

- 銅柱打進去後，因為白膠會跑進銅柱中間的洞裡去，所以要再鎖顆螺絲進去，把跑到銅柱中間洞裡的白膠擠出來

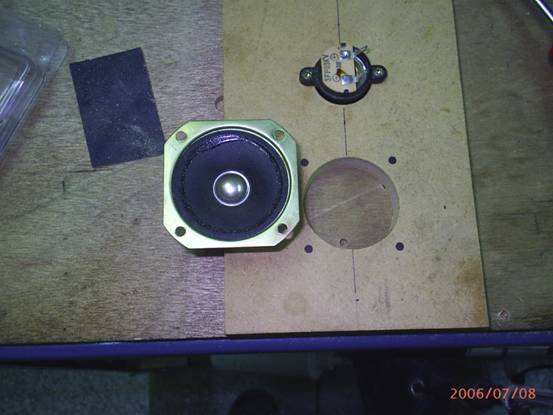

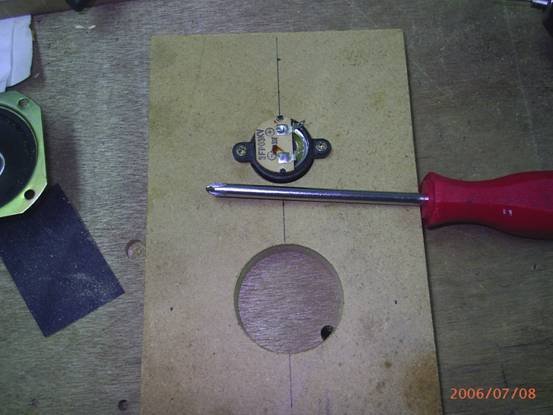

- 把超高音單體的螺絲孔先標出來。

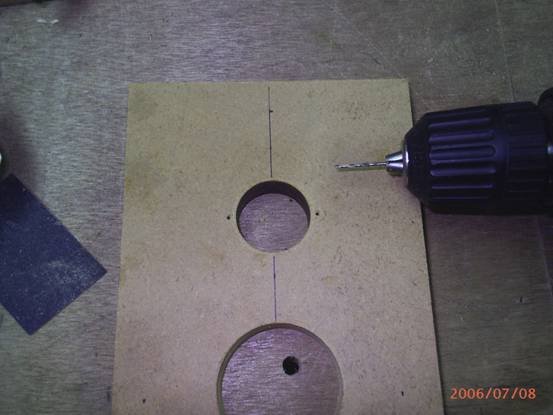

- 用2~3MM的鑽頭鑽個洞，鑽完後要記得用砂紙磨一磨。

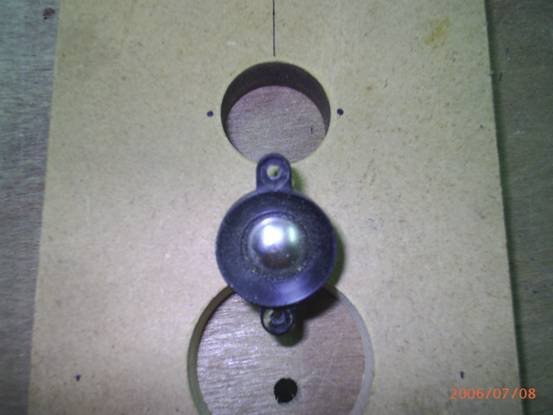

- 再把超高音單體放上去用木螺絲試鎖一下。
- 嗯∼∼∼∼完美。
- 後板的加工
- 在後板，先把要放端子座的地方畫好。

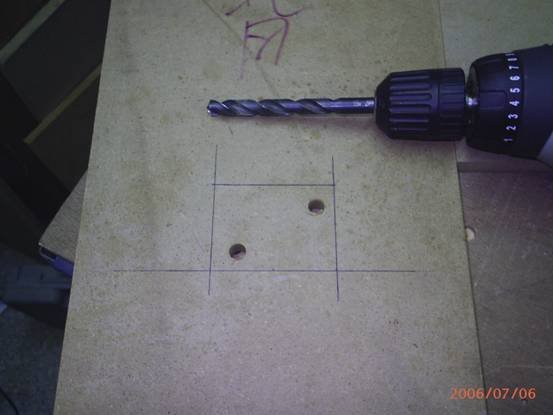

- 用10MM的鑽頭在要挖的部分裡對角鑽兩個洞。

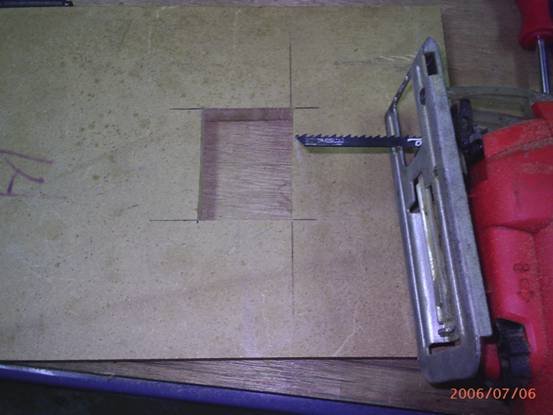

- 再用線鋸下去挖，前板的方形洞也一樣，洞挖完後要記得用砂紙磨一下。
之後再把端子做放進去合一下並且做螺絲孔的加工。
- 待續!~~
