TDA7294裝機報告 By 蘇文瑞
	因為工作的原因搬到了彰化鹿港小鎮公司宿舍，對於每晚都習慣聽聽音樂的我而言，安頓下來的第一件事便是建立一套音響系統；出門在外一切已簡為第一考量，再加上宿舍空間有限不適合使用高功率音響系統，所以便鎖定DZ的半免費TDA7294。

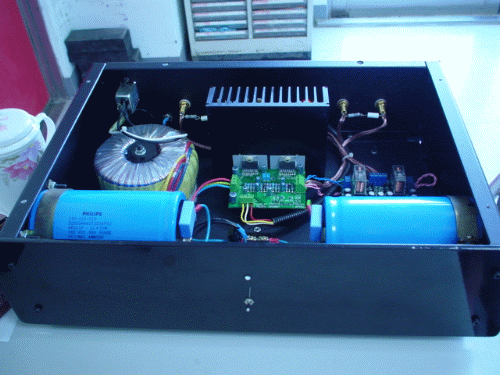

	完成後的DZ TDA7294後級放大器
	本身是設備維護工程師，平日主要工作就是維修廠區實驗室各項儀器設備，自認為是個老手，所以買齊料件後只隨便看了看原廠資料就動手了；看到這個位一定會認為我會遇到困難，沒錯！狀況一大推。 狀況一：靜音MUTE接錯！ 這不能怪DZ的PCB標示不明，是我犯了重大錯誤：沒有核對PCB與線路圖。一般音響DIY的PCB都非常的大，很少有雙層版或多層版的出現，所以只要稍微用心即可與線路圖核對，這樣做不是畫蛇添足，凡事小心才是正確之道。

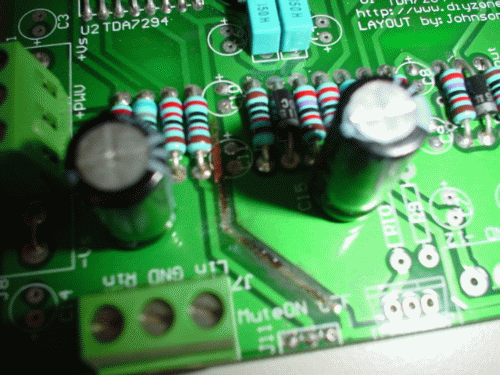

	狀況一所產生的後果：PCB上銅鉑受不了短路的電流而烤焦斷裂！
	狀況二：變壓器故障！ 上述事項發生後急速的又買了DZ TDA7294兩顆（為了免費的PCB），在一次確認PCB接線元件焊點等檢查點，用一般AC20-0-20變壓器送電後檢查濾波電壓及輸出直流一切OK，高興的換上DZ T270變壓器27-0-27又檢查了一遍，沒問題！剛好尿急，心想上個廁所再回來量量散熱片溫度，誰知上完廁所後看到一顆TDA 7294已經粉身碎骨！趕緊切斷電源重新檢查一次，檢查半天也檢查不出什麼錯誤，心煩之際，想到應該是更換變壓器所產生的，回頭檢查濾波電壓發現換上T270後電壓不穩，負電壓降至-56V（我有使用紀錄器作即時電壓紀錄）！

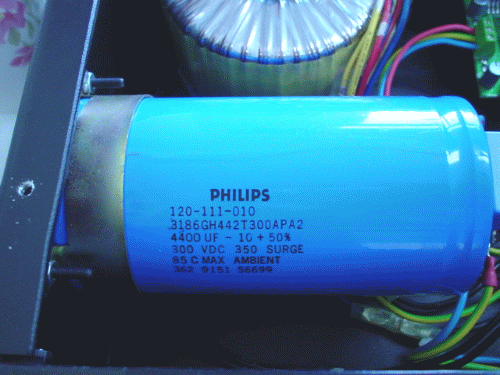

	拆船貨PHILIPS電容
	當然後來又買了一次TDA 7294及T270，向佑昇買了PCB上的電容（容量大致依DZ所標示）和RCA端子共NT$450，電阻用本身庫存RS 1/2W，濾波電容到拆船貨店買PHILIPS 4400μF/300v兩顆含電容座NT$500，機殼到站長（李兄）家取貨兼泡茶，再加上其他瑣碎的料件算一算大概NT$4000就完成了。 當然再扣除多買兩次的TDA 7294及料件，相信各位一定可以只花NT$3000就擁有一台不錯的純後級。

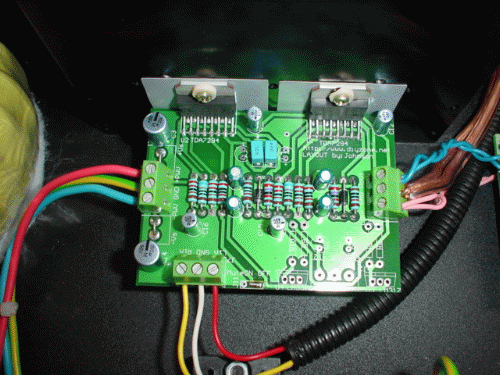

	一波三折的TDA 7294。

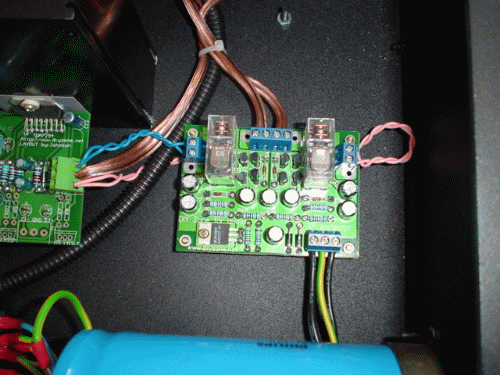

	DZ的喇叭保護器

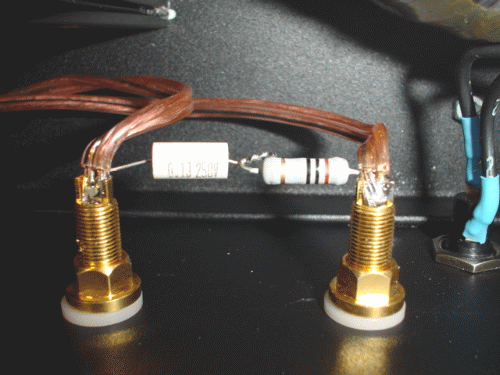

	使用UCC電容的喇叭補償電路

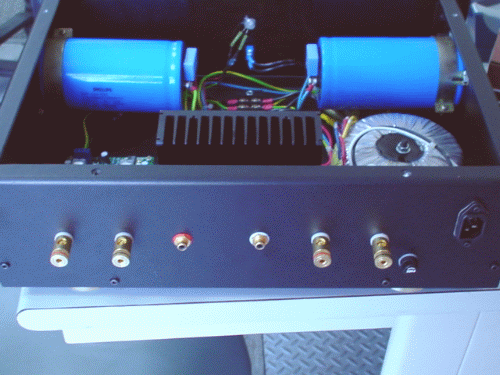

	TDA 7294後級後面版。

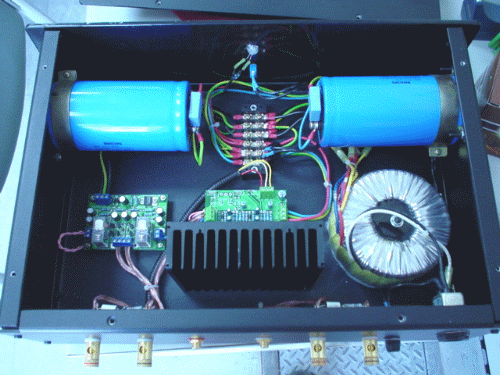

	TDA 7294後級上視圖
	一切的DIY都是為了能聽到預期想聽的聲音，先前狀況二發生後待料期間使用了T270的20-0-20次級，一原廠資料輸出約可達50W，在我狹小的空間內已經足夠，換上新T270的24-0-24次級輸出功率約80W，雖然聽起來比50W好，但仍然不能與家中原系統相提並論，高音沒有，低頻糊糊。 喇叭不好又是CD直入，喇叭線用公司的廢線，最主要的是空間不同了一切就不能相比較。 整體而言仍有很大的改善空間，這並不是什麼羞恥的事，而是告訴我DIY的路還很漫長。
