好用儀器系列之Heath
Kit真空管電壓供應器上集 by hn702906
- 從來沒有一個Kit會像Heath Kit一樣，在DIY的歷史上寫下經典的一頁..
- 這家名為Heath Aeroplane Company從1900年Edward Bayard創辦，在他之後，由Htath先生在1926年創造了以套件形式的輕航機----“遮陽傘”(連飛機也有Kit)，然而在二次大戰後，由霍華德•安東尼在 1935年購買了HeathCompany，安東尼先生根據了他的想法，發展了一款美金39.5元的示波器套件，並成功的在郵購上銷售，這款套件不需要有多少技術知識或技能，都能簡單的裝配，只要有一些簡單的工具以及基本知識就可搞定，成為目前Diy音響套件的典範.
- 至1954年，由Daystrom, Inc.買下了Heath Company，發展出11個系列的產品，包括了300多個套件，而我們手上拿到的，是一部名為IP-17的真空管電源供應器

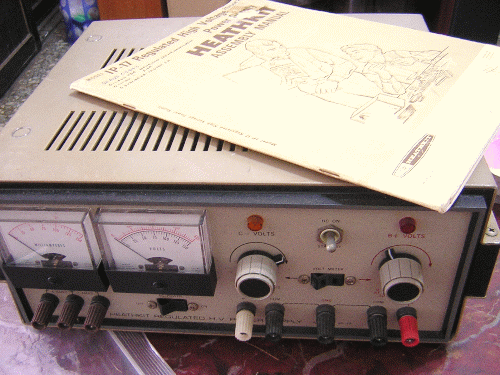

- 上圖:名為IP-17的真空管電源供應器
- 這款電源供應器是從E-Bay取得，讓我們訝異的是，除了螺絲有點繡斑以外，功能都可正常工作，也讓我們相信，這款電源供應器可以好好的工作10幾年而不會損壞.
- 這款電源供應器規格如下:
- 1. B+高壓從0V~400V(最大150mA),我們會修改至250mA
- 2. 燈絲電壓0-6.3V(4A)-12.6V(2A)
- 3. 負偏壓C-可從0V~100V

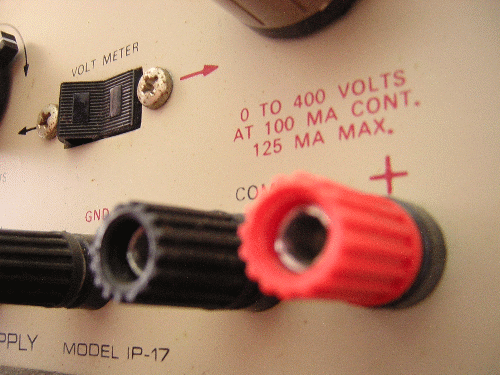

- 上圖:高壓B+電壓從0V~400V(最大150mA)(我們會修改至250mA)
- 上圖:燈絲電壓0V~6.3V(4A)~12.6V(2A)我們會增加5V及2.5V

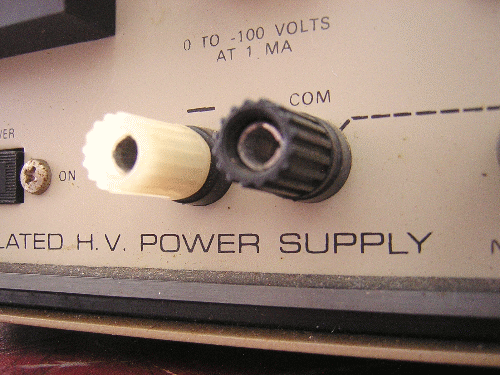

- 上圖:負偏壓至100V(1mA)
- 當然，以目前廣大Diyer的需求來說，上面規格似乎不夠用了，但若是將燈絲電壓加成0V-2.5V-5V，高壓B+電流可到250mA，那就太完美了，為此，我們仔細評估了這款儀器套件的銷售可能，我們發現只要稍做修改，就可以讓這部適合常常Diy管機的朋友，享受到便利取得電源.
- 好!!讓我們回想一下，若您在網路的大海中找到一張似乎不錯的線路圖，尤其是那種”銘機經典複刻版”，心中都會有一個小小的聲音---“作作看吧，應該是不錯聽”，那時隨即開始備料，從變壓器開始，翻箱倒櫃，只求找到一個電壓相近的變壓器，找不到?那訂做一個吧~但!!去那裏找人訂作?品質如何?價格一個都要價千把元，心中不僅浮出許多問號~~若是機器做好不好聽怎麼辦?若是要提高工作點怎麼辦?若是想改固定偏壓怎麼辦?

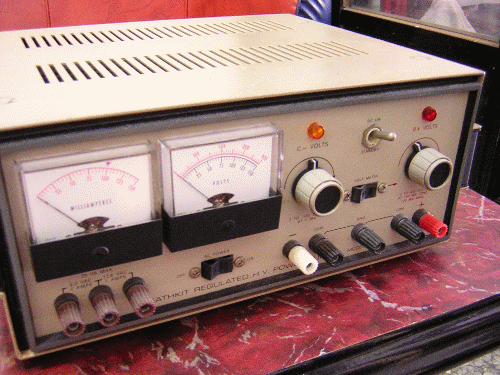

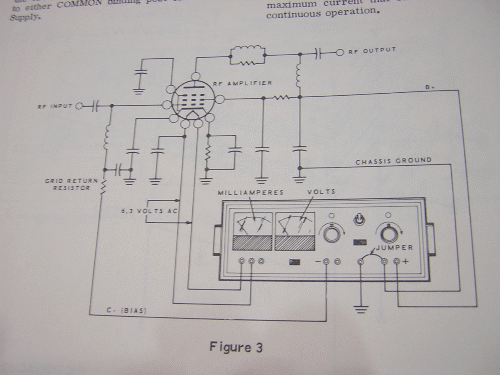

- 上圖:IP-17電源供應器與真空管線路供給電壓,真是方便

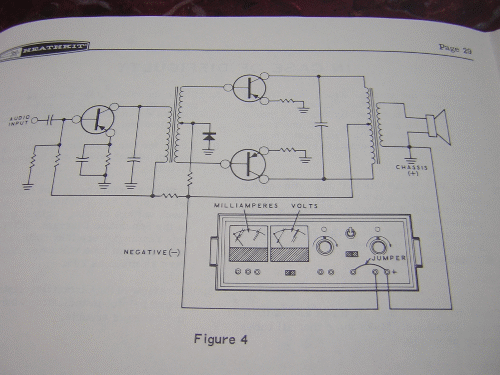

- 上圖:晶體電路也可以用喔~~
- 最後結果一定是”慢慢的找吧!!說不定有一天會找到一個變壓器剛好適合我用，而且一個只要100元”，這一拖三年五載是很正常的，(小弟一台6L6傳家寶計劃已經2年多了，才買了二個油質電容而已，300B就好一點，買了一對300B放著，其他還沒著落@_@)，這時若有一部電源供應器，可調整到您需要的電壓，體積也不大，放在桌上只要搭個線路，送上電源就可以試試，這是多麼美好的事情呀~讓我們看看IP-17有何能耐?

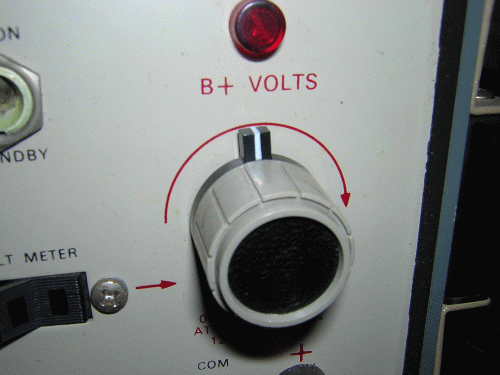

- 上圖:IP-17的B+調整旋鈕,0V~400V

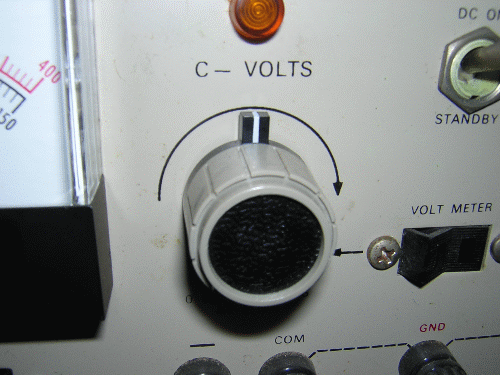

- 上圖:IP-17的負偏壓調整旋鈕,0V~負100V
- 上圖:電壓表,可顯示正電壓B+與負偏壓C-

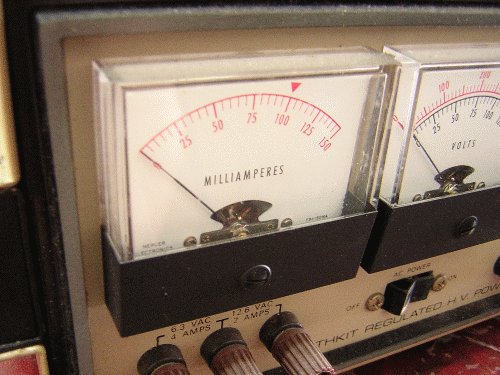

- 上圖:電流表(mA),一目瞭然看看您的線路共消耗多少電流吧~
- 上圖:2個表頭同時顯示
- 相較於自藕變壓器，這款電源供應器的體積無疑是小了許多，尤其又多加了燈絲及負偏壓，絕對滿足許多線路的要求，而這部儀器，就和3用電錶一樣，是管機製作的不可或缺標準配備之一，再加上以有的示波器，訊號產生器，要做線路實證及分析，可說是最佳選擇.

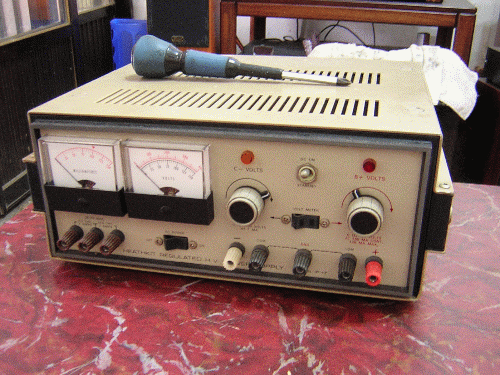

- 上圖:體積不大的IP-17電源供應器

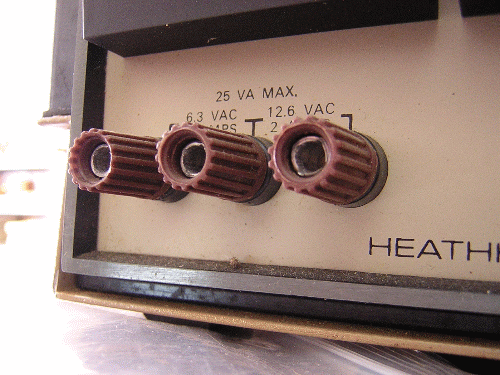

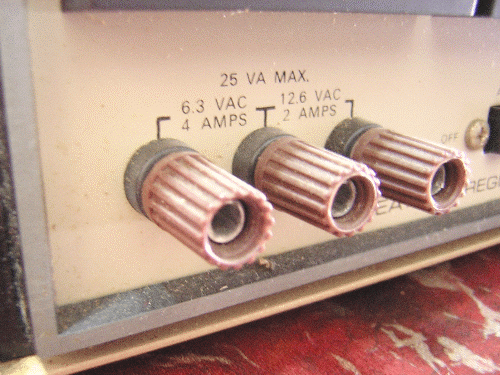

- 上圖:燈絲電壓供應接頭,若使用鍍金端子看起來一定會更發燒(實際上也是會用)
- 接下來我們會與大家分享拆解這款電源供應器的過程，以及原來說明書的圖片，待續請稍候~
